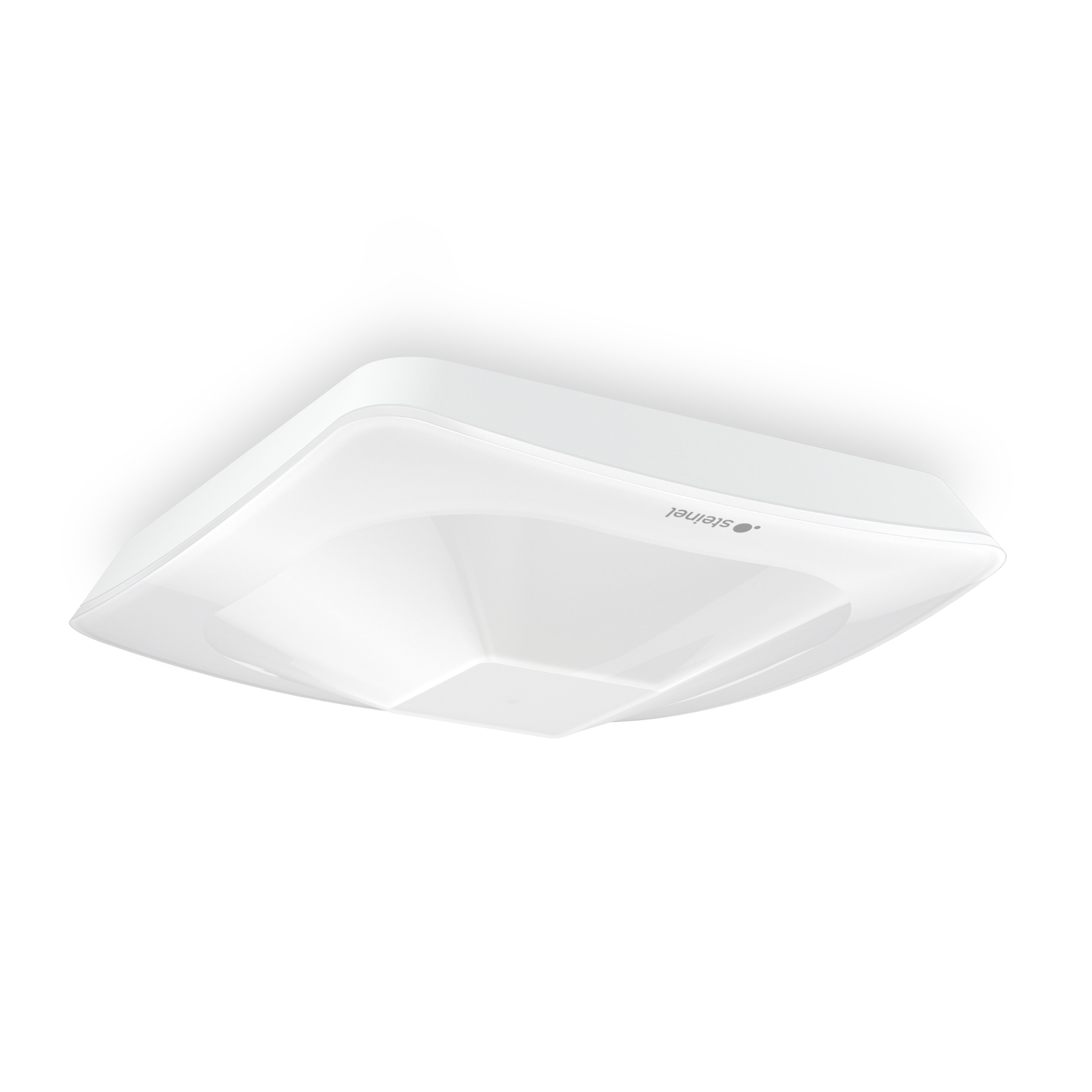

Steinel HF 360-2 DALI-2 APC - Unterputz

Steinel HF 360-2 DALI-2 APC - Unterputz

EAN-Nr. 4007841064266 · ELDAS®-Nr 064266

Steinel Bluetooth Mesh

Steinel HF 360-2 DALI-2 APC - Unterputz

EAN-Nr. 4007841064266

ELDAS®-Nr 064266

Preis: Bitte einloggen, um Preise zu sehen

Montageart

Unterputz Aufputz Deckeneinbau

Als Weiterentwicklung des HF 360 ist der HF 360-2 das erste Produkt unserer neuen Control PRO 2 Serie, die über die Lichtschaltung hinaus auch digitale Daten liefert. So misst der intelligente Sensor HF 360-2 in den BUS-Schnittstellen KNX, IP und DALI-2 Input Device zusätzlich die Informationen Temperatur sowie Luftfeuchte. Das weiterentwickelte Design des Sensors orientiert sich noch stärker an der modernen Optik der STEINEL True Presence-Sensoren. Der bequem per Bluetooth vernetzbare und einstellbare HF 360-2 bietet die Schnittstellen COM1, COM2, DALI-2 APC, DALI-2 IPD, KNX sowie IP und ist auch als BT IPD (Slave) Ausführung erhältlich. Der dezente Überwachungsspezialist bietet eine zuverlässige 360° HF-Erfassung, die auch Holz, Glas und Leichtbauwände durchdringt und weist eine Reichweite von bis zu 12 m auf. Geeignet für Montagehöhen bis 4 m.

Identifikation

Ausführung Präsenzmelder
Hersteller Steinel
E-Nummer 535937808

Varianten

Ausfuehrung DALI-2 Application Controller
Montageart Unterputz

Abmessungen

Abmessungen L × B × H 61 x 103 x 103 mm
VPE1 Nettogewicht 0.1680

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz
Versorgungsspannung Detail max. 64 Teilnehmer
Steuerausgang DALI Broadcast 64 EVG´s / Adressable

Sensorik

Montagehöhe max. 4,00 m
Sensortechnologie Hochfrequenz
Sendeleistung < 1 mW
HF-Technik 5,8 GHz
Mit Bewegungsmelder Ja
Erfassung ggf. durch Glas, Holz und Leichtbauwände
Erfassungswinkel 360 °
Öffnungswinkel 140 °
Unterkriechschutz Ja
Segmentweise Ausblendung Nein
Elektronische Skalierbarkeit Ja
Mechanische Skalierbarkeit Nein
Reichweite Detail Zur Raumanpassung lassen sich 1 oder 2 Erfassungsrichtungen per Aufkleber ausblenden
Reichweite radial Ø 12 m (113 m²)
Reichweite tangential Ø 12 m (113 m²)
Montagehöhe 2,50 – 4,00 m
Optimale Montagehöhe 2,8 m
Nevalux Sensortechnologie DALI 2

Vernetzung

Vernetzung Ja
Art der Vernetzung Master/Slave
Vernetzung via Bluetooth DALI-Bus
Anzahl DALI-Teilnehmer 64.0000

Lichttechnik

Softlichtstart Ja
Dauerlicht schaltbar
Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja
Dämmerungseinstellung 2 – 2000 lx
Zeiteinstellung 10 s – 60 Min.
Grundlichtfunktion Ja
Grundlichtfunktion Zeit 1-60 Min., ganze Nacht
Hauptlicht einstellbar 50 - 100 %
Funktionen Halb- / Vollautomatik Konstantlichtregelung Lichtszene Master/Slave Übersteuerung Nachbargruppenfunktion TouchDIM-Funktion Aufruf von programmierten Lichtszenen Konstantlichtregelung ON-OFF Manuell ON / ON-OFF Normal- / Testbetrieb
Einstellungen via Bluetooth
Mit Fernbedienung Nein
Dämmerungseinstellung Teach Ja
Grundlichtfunktion in Prozent 3 – 90 %
Grundlichtfunktion Prozent von 3.0000
Grundlichtfunktion Prozent bis 90.0000

Gehäuse & Material

Schutzart IP20
Umgebungstemperatur von -25 bis 50 °C
Montageort Decke
Anwendung Ort Innenbereich
Montageart Unterputz
Werkstoff Kunststoff
Anwendung Raum Funktionsraum / Nebenraum Teeküche Treppenhaus WC / Waschraum Innenbereich
Farbe Weiss
Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre
Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

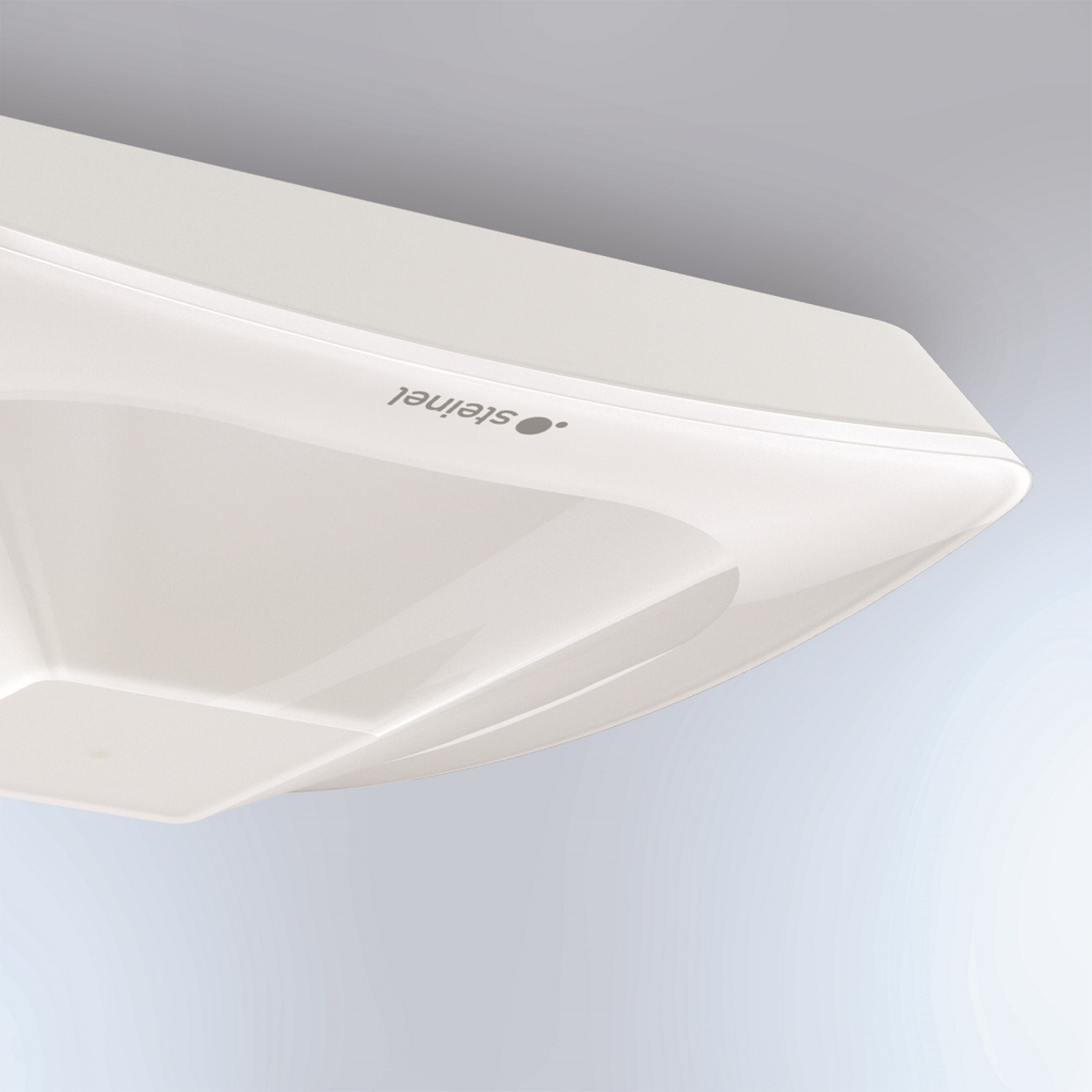

UV-beständiger Kunststoff

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Master-Slave Vernetzung
