Steinel IR Quattro HD 24m DALI plus Deckeneinbau

Steinel IR Quattro HD 24m DALI plus Deckeneinbau

EAN-Nr. 4007841035204 · ELDAS®-Nr 035204

Steinel

Steinel IR Quattro HD 24m DALI plus Deckeneinbau

EAN-Nr. 4007841035204

ELDAS®-Nr 035204

Preis: Bitte einloggen, um Preise zu sehen

Montageart

Aufputz Decken-Einbau

Ob Klassenzimmer, Grossraumbüro der Einzelbüro. Unser Präsenzmelder IR Quattro HD DALI plus funktioniert einfach und effektiv. Das im Lastteil bereits verbaute Lichtsteuerungsmodul macht die Installation ebenso einfach wie schnell. Mit der Smart Remote Fernbedienung steuern Sie per App bis zu 64 Leuchten über 3 Lichtkanäle (DALI adressable) an. Ausserdem besitzt er ein zusätzliches, potentialfreies Relais für z.B. HLK, Stand by Minimierung oder geschaltete Leuchtengruppen. 4.800 Schaltzonen und quadratische Erfassung mit einem echten Präsenzbereich von 64 m² lassen keinerlei Raum für Fehlschaltungen und tote Winkel. Einzigartig: Der Präsenzbereich ist ohne die geringsten Qualitätsverluste mechanisch skalierbar und mit einer Montagehöhe von 2 bis 10 Metern ist er zudem universell einsetzbar. Mit seinen erweiterten Komfortfunktionen wie Nachbarfunktion, Grundlicht und ECO-ON Betrieb ist er die optimale Lösung für alle, die intelligentes Licht mit wenigen Komponenten planen und installieren möchten.

Identifikation

Ausführung Präsenzmelder
Hersteller Steinel
E-Nummer 535933406

Varianten

Montageart Decken-Einbau

Abmessungen

Abmessungen L × B × H 120 x 120 x 119 mm
VPE1 Nettogewicht 0.3640

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz
Eigenverbrauch 0,5 W
Steuerausgang DALI Broadcast 64 EVG´s / Adressable
Einschaltstrom maximal 10 A

Sensorik

Montagehöhe max. 10,00 m
Sensortechnologie Passiv Infrarot
Mit Bewegungsmelder Ja
Erfassungswinkel 360 °
Öffnungswinkel 160 °
Unterkriechschutz Ja
Segmentweise Ausblendung Nein
Elektronische Skalierbarkeit Nein
Mechanische Skalierbarkeit Ja
Reichweite radial 8 x 8 m (64 m²)
Reichweite tangential 20 x 20 m (400 m²)
Schaltzonen 4800 Schaltzonen
Montagehöhe 2,50 – 10,00 m
Reichweite Präsenz 8 x 8 m (64 m²)
Optimale Montagehöhe 2,8 m
Nevalux Sensortechnologie DALI 2

Vernetzung

Vernetzung Ja
Art der Vernetzung Master/Master Master/Slave
Vernetzung via Kabel DALI-Bus

Lichttechnik

Softlichtstart Ja
Dauerlicht schaltbar
Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja
Dämmerungseinstellung 10 – 1000 lx
Zeiteinstellung 5 s – 60 Min.
Grundlichtfunktion Ja
Grundlichtfunktion Zeit 1-60 Min., ganze Nacht
Hauptlicht einstellbar 50 - 100 %
Funktionen 4 Eingänge für handelsübliche Taster Halb- / Vollautomatik Konstantlichtregelung ON-OFF Master/Slave Übersteuerung Nachbargruppenfunktion Normal- / Testbetrieb TouchDIM-Funktion
Einstellungen via Fernbedienung Smart Remote
Mit Fernbedienung Nein
Dämmerungseinstellung Teach Ja
Grundlichtfunktion in Prozent 10 – 60 %
Grundlichtfunktion Prozent von 10.0000
Grundlichtfunktion Prozent bis 60.0000

Gehäuse & Material

Schutzart IP20
Umgebungstemperatur von 0 bis 40 °C
Montageort Decke
Anwendung Ort Innenbereich
Montageart Deckeneinbau
Werkstoff Kunststoff
Anwendung Raum Klassenzimmer Hörsaal Grossraumbüro Hochregallager Produktionsbereich Konferenzraum / Besprechungsraum Dienstzimmer Aufenthaltsraum Umkleide Sporthalle Rezeption / Lobby Parkhaus / Tiefgarage Innenbereich
Farbe Weiss
Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre
Inkl. Eckwandhalter Nein

Medien & Dateien

Schaltplan 3 Text Schaltplan Master mit geschalteter Leuchte
Schaltplan 4 Text Schaltplan Master-Slave und Master-Master Vernetzung

Zertifikate & EPREL

Ausweise/Zertifikate VDE DALI-2

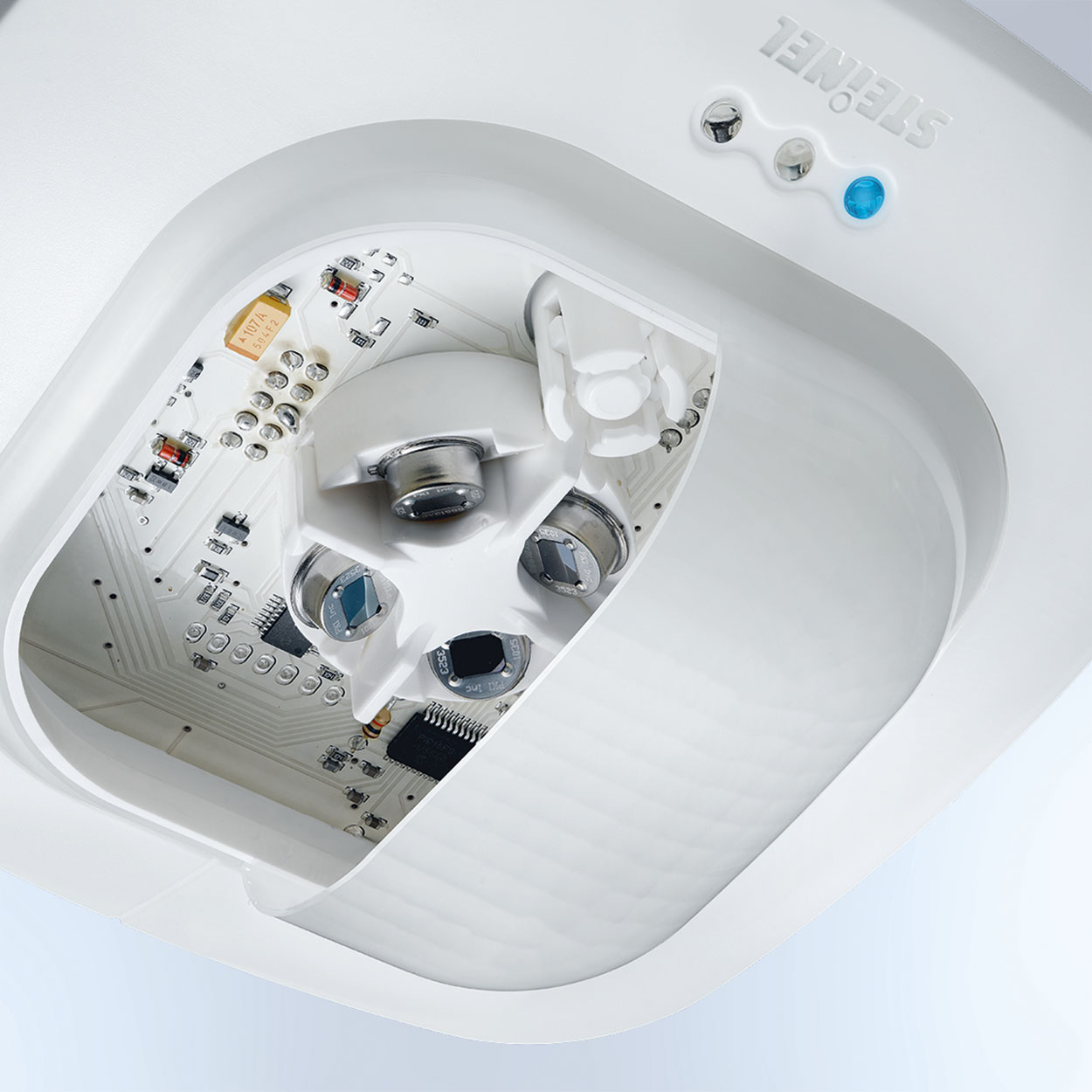

4 Pyros mit DSP (Digital Signal Processing)

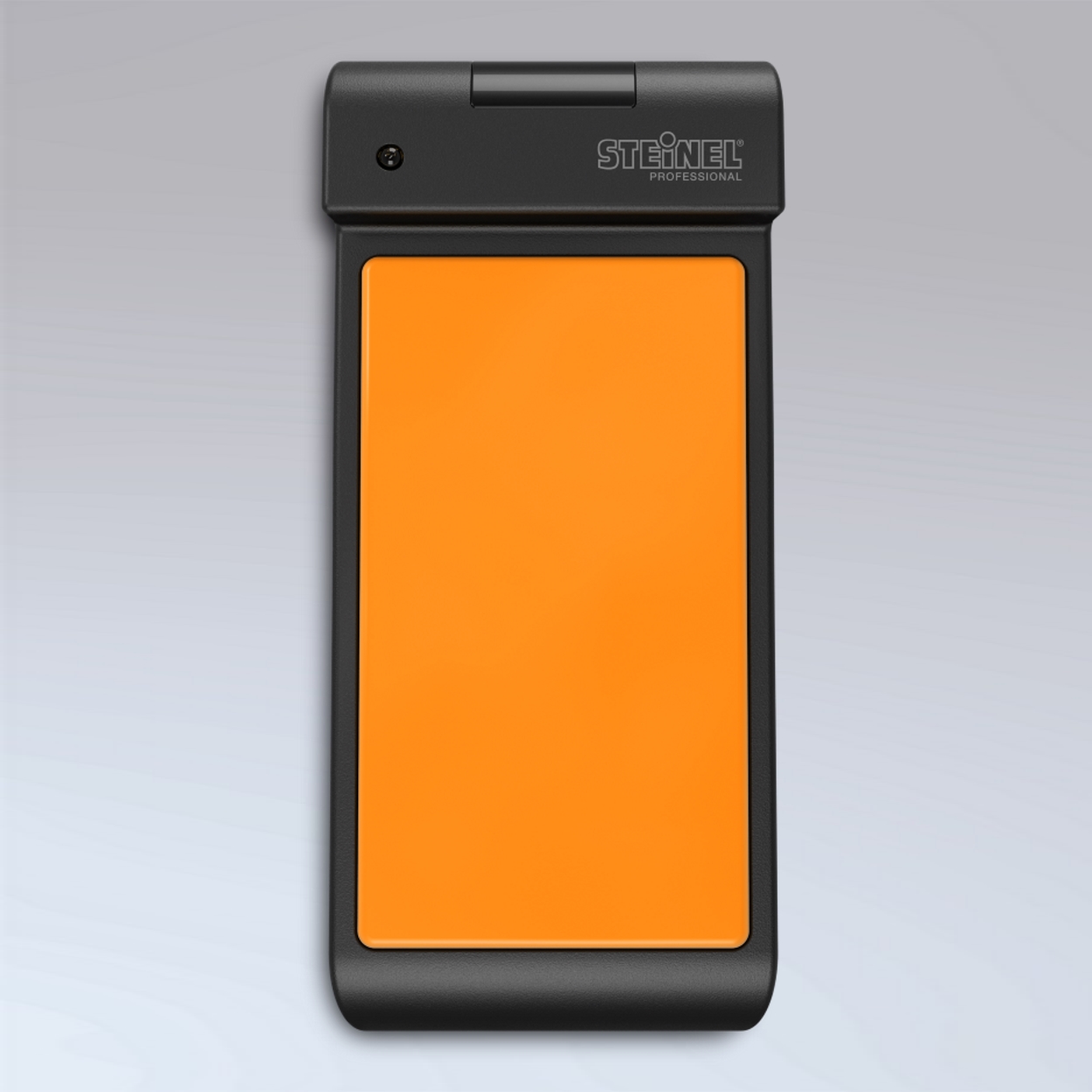

Fernbedienung Smart Remote optional

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Master mit EVG aus
