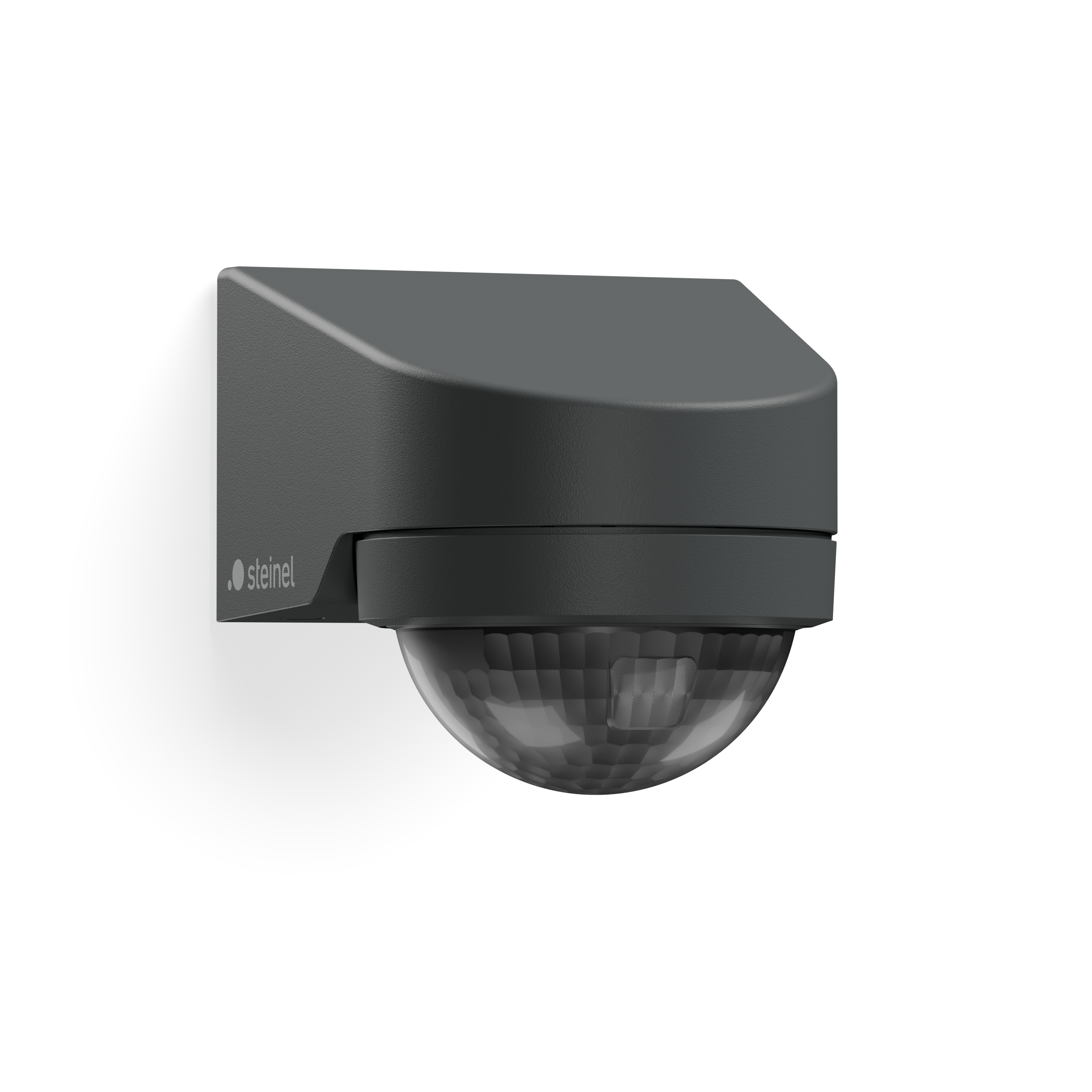

Steinel MD IR N270 COM1 - Aufputz anthrazit

Steinel MD IR N270 COM1 - Aufputz anthrazit

EAN-Nr. 4007841079796 · ELDAS®-Nr 079796

Steinel Bluetooth Mesh

Steinel MD IR N270 COM1 - Aufputz anthrazit

EAN-Nr. 4007841079796

ELDAS®-Nr 079796

Preis: Bitte einloggen, um Preise zu sehen

Ausführung

Phasendimmung COM1 (on/off)

Farbe

Weiss Anthrazit

Montageart

Aufputz Deckeneinbau

Erfassungsbereich

360° 270° 130°

Unsere nexx.IS PRO Serie wurde speziell für zuverlässige Erfassungseinsätze im Aussenbereich entwickelt und präsentiert sich als ideale Lösung für Hauseingänge und Fassaden. Dank innovativer Eagle Eye“ Technologie kann ein bestimmter Erfassungsbereich bei frontaler Gehrichtung auf den Sensor zu um 200 Prozent verbessert werden. So lassen sich etwa Zugangsbereiche noch genauer im Blick behalten. Möglich wird dies durch ein kleines, individuell positionierbares Fenster in der Linse. Die Sensoren der nexx.IS PRO Serie sind per Bluetooth Mesh vernetzbar und bieten sämtliche Connect-Funktionalitäten. So können zum Beispiel über Bluetooth Mesh verbundene Aussenleuchten angesteuert, Zeitschaltprogramme definiert und Funktaster angebunden werden. Die innovative Sensor-Familie deckt drei unterschiedliche Erfassungsbereiche ab. Für die Wandmontage gibt es eine Aufputz-Variante mit einem Erfassungsbereich von 130° bzw. 270°. Für die Decke ist eine 360°-Lösung verfügbar, die wahlweise als Aufputz- oder Einbau-Version erhältlich ist. Alle Modelle sind jeweils in den Farben weiss und anthrazit verfügbar. Die nexx.IS PRO Serie ist erhältlich in den Schnittstellen COM1 sowie uDIM (Phasenan- und -abschnittsdimmung). Mit uDIM sind Softlichtstart und Grundlicht jetzt auch bei konventionellen Leuchten nutzbar. Voraussetzung: das Leuchtmittel ist dimmbar.

  • Zugangsbereiche noch genauer im Blick: ideale Lösung für Hauseingänge und Fassaden
  • Eagle Eye Technologie erweitert individuellen Erfassungsbereich bei frontaler Gehrichtung auf den Sensor zu
  • Rückfeldüberwachung beim MD IR N270 möglich
  • Leistung max. 600 W (LED-ready)
  • Sensor-Familie mit drei Erfassungsbereichen: Wandmontage 130° bzw. 270° und Deckenmontage mit 360°, wahlweise als Aufputz- oder Einbau-Version
  • Inbetriebnahme, Einstellungen und Vernetzung via Bluetooth Mesh
  • Umfängliche Connect-Funktionalitäten, wie Ansteuerung verbundener Aussenleuchten, Definition von Zeitschaltprogrammen und Einbindung von Funktastern
  • Eckwandhalter inklusive

Identifikation

Ausführung Bewegungsmelder
Hersteller Steinel
E-Nummer 535903089

Varianten

Ausfuehrung COM1 (on/off)
Farbe Anthrazit
Montageart Aufputz
Erfassungsbereich 270°

Abmessungen

Abmessungen L × B × H 87 x 82 x 98 mm
VPE1 Nettogewicht 0.1700

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz
Leistung 0,5 W
Schaltausgang 1 ohmsch 2000 W
Eigenverbrauch 0,3 W
Schaltausgang 1 Anzahl LED/Leuchtstofflampen 10.0000

Sensorik

Montagehöhe max. 6,00 m
Sensortechnologie Passiv Infrarot
Mit Bewegungsmelder Ja
Erfassungswinkel 270 °
Unterkriechschutz Ja
Segmentweise Ausblendung Ja
Elektronische Skalierbarkeit Ja
Mechanische Skalierbarkeit Nein
Reichweite radial r = 2.7 m (17 m²)
Reichweite tangential r = 12.5 m (368 m²)
Schaltzonen 442 Schaltzonen
Montagehöhe 1,80 – 6,00 m
Optimale Montagehöhe 2 m
Nevalux Sensortechnologie BT SIG Mesh, Ein / Aus

Vernetzung

Vernetzung Ja
Vernetzung via Bluetooth Mesh

Lichttechnik

Softlichtstart Nein
Dauerlicht schaltbar
Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja
Dämmerungseinstellung 2 – 2000 lx
Zeiteinstellung 5 s – 60 Min.
Grundlichtfunktion Nein
Hauptlicht einstellbar Nein
Funktionen Lichtsensor Bewegungssensor Relais Ausgang Daten-Monitoring
Einstellungen via Bluetooth Smartphone Tablet
Mit Fernbedienung Nein
Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP54
Schutzklasse II
Umgebungstemperatur von -20 bis 40 °C
Werkstoff des Gehäuses Kunststoff
Abdeckmaterial Lieferumfang Abdeckschalen
Montageort Ecke Wand
Anwendung Ort Aussenbereich Innenbereich
Montageart Aufputz
Werkstoff Kunststoff
Anwendung Raum Terrasse / Balkon Rund ums Haus Parkhaus / Tiefgarage Hof & Einfahrt Aussenbereich Innenbereich Hauseingang
Farbe Anthrazit
Farbe RAL 7016

Lieferumfang & Garantie

Herstellergarantie 5 Jahre
Inkl. Eckwandhalter Ja

Technische Zeichnung

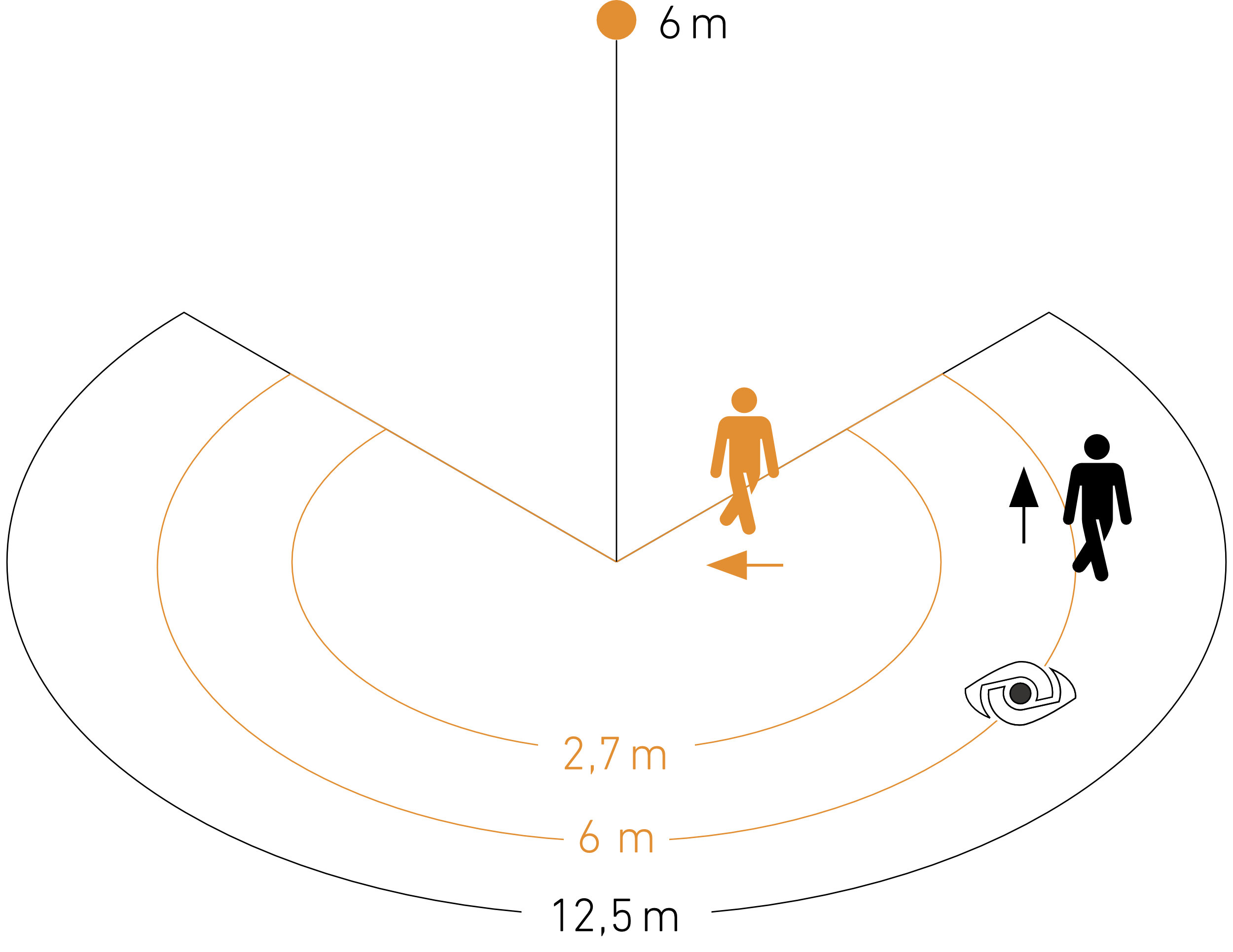

Sensorerfassungsbereich

Schaltplan 1

Schaltplan 3-Draht-Verkabelung

Relais REL5A-Bluetooth

Relais REL5A-Bluetooth

Art.-Nr. 067335

Tasterkoppler PC4-Bluetooth

Tasterkoppler PC4-Bluetooth

Art.-Nr. 067342
