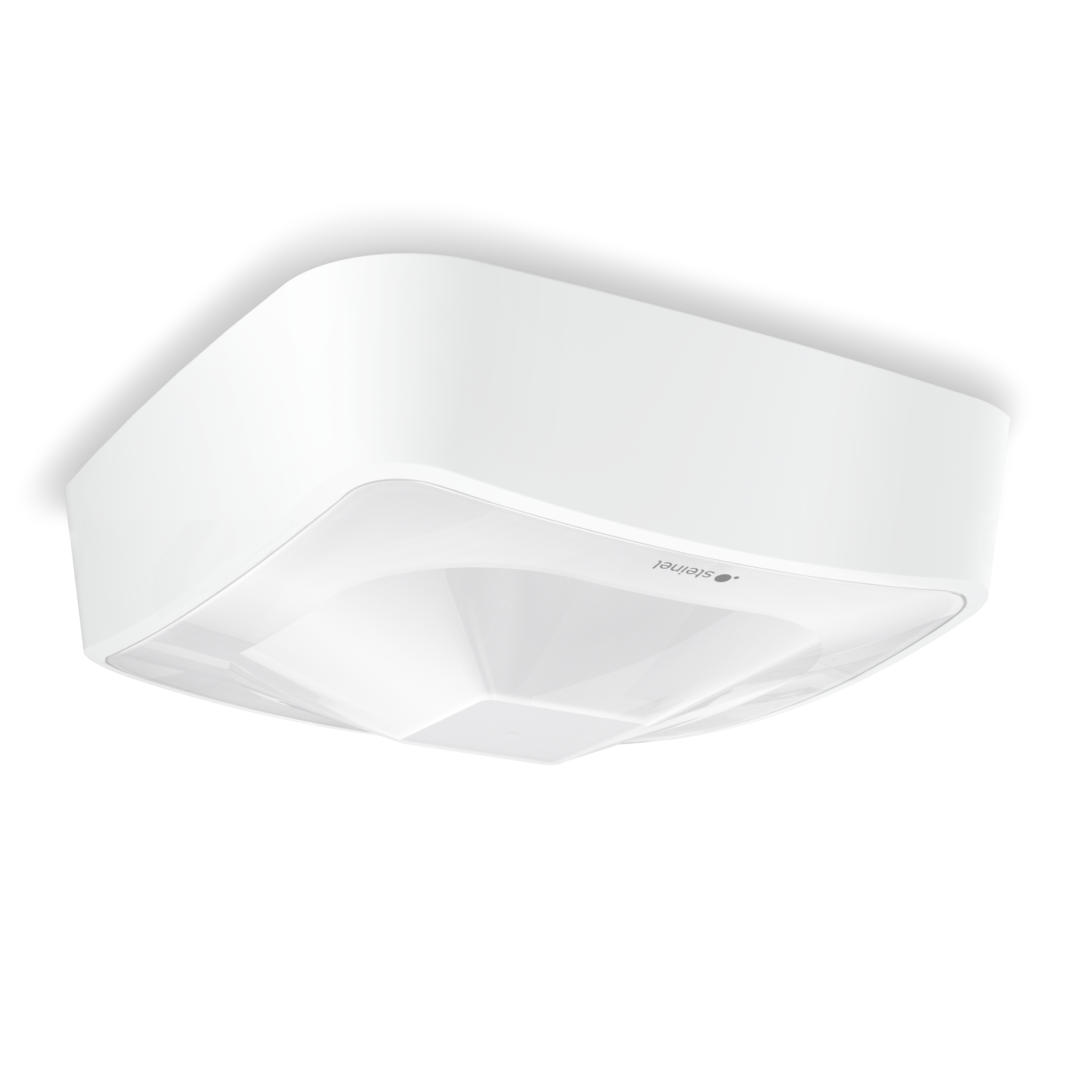

Steinel HF 360-2 DALI-2 Input Device - en saillie

Steinel HF 360-2 DALI-2 Input Device - en saillie

EAN-N° 4007841064297 · N° ELDAS® 064297

Steinel Bluetooth Mesh

Steinel HF 360-2 DALI-2 Input Device - en saillie

EAN-N° 4007841064297

N° ELDAS® 064297

Prix : Veuillez vous connecter pour voir les prix

Type de montage

Le modèle HF 360-2, qui succède au modèle HF 360, est la version améliorée de notre nouvelle série Control PRO 2 qui fournit également des données numériques en plus de l’enclenchement de la lumière. Le détecteur intelligent HF 360-2 équipé des interfaces BUS KNX, IP et DALI-2 Input Device mesure ainsi en plus la température et l’humidité de l’air. Le design relooké du détecteur s’inscrit encore mieux dans la lignée moderne des détecteurs True Presence STEINEL. Le modèle HF 360-2 à mise en réseau et au réglage pratiques par Bluetooth est équipé des interfaces COM1, COM2, DALI-2 APC, DALI-2 IPD, KNX et IP et est également disponible en version BT IPD (esclave) . Le spécialiste discret de la surveillance se distingue par sa détection HF fiable de 360° qui traverse le verre, le bois et les cloisons fines et a une portée pouvant atteindre 12 m. Parfait pour les hauteurs d’installation jusqu’à 4 m.

Identification

Modèle Détecteur de présence
Fabricant Steinel
Numéro E 535932308

Variantes

Version DALI-2 Input-Device
Type de montage En saillie

Dimensions

Dimensions L × l × H 57 x 123 x 123 mm
UE1 poids net 0.2500

Électricité

Raccordement secteur 12.5 – 22 V
Détail tension d'alimentation Bus DALI
Sortie de commande DALI Adressable/Esclave
Consommation de courant max. selon IEC 62386-101 84 mA
Consommation de courant typique à 16 V de tension d'entrée 21 mA
Consommation de courant max. à 10 V de tension d'entrée en fonctionnement normal 38 mA

Technologie de détection

Hauteur de montage max. 4,00 m
Technologie de capteur Hyper fréquence
Puissance d'émission < 1 mW
Technologie HF 5,8 GHz
Avec détecteur de mouvement Oui
Détection le cas échéant à travers le verre, le bois et les cloisons fines
Angle de détection 360 °
Angle d'ouverture 140 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Détail de la portée Pour l'adaptation à la pièce, il est possible de masquer 1 ou 2 directions de détection par autocollant
Portée radiale Ø 12 m (113 m²)
Portée tangentielle Ø 12 m (113 m²)
Hauteur de montage 2,50 – 4,00 m
Hauteur de montage optimale 2,8 m
Nevalux technologie de capteur DALI 2

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave
Mise en réseau via Bluetooth Bus DALI
Avec coupleur de bus Oui

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 2000 lx
Fonction lumière de base Non
Lumière principale réglable Non
Réglages via Bluetooth Bus
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Indice de protection IP20
Température ambiante de -25 jusqu'à 50 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage En saillie
Matériau Matière plastique
Application pièce espace fonctionnel / local annexe kitchenette cage d'escalier WC / salle d'eau Intérieur
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

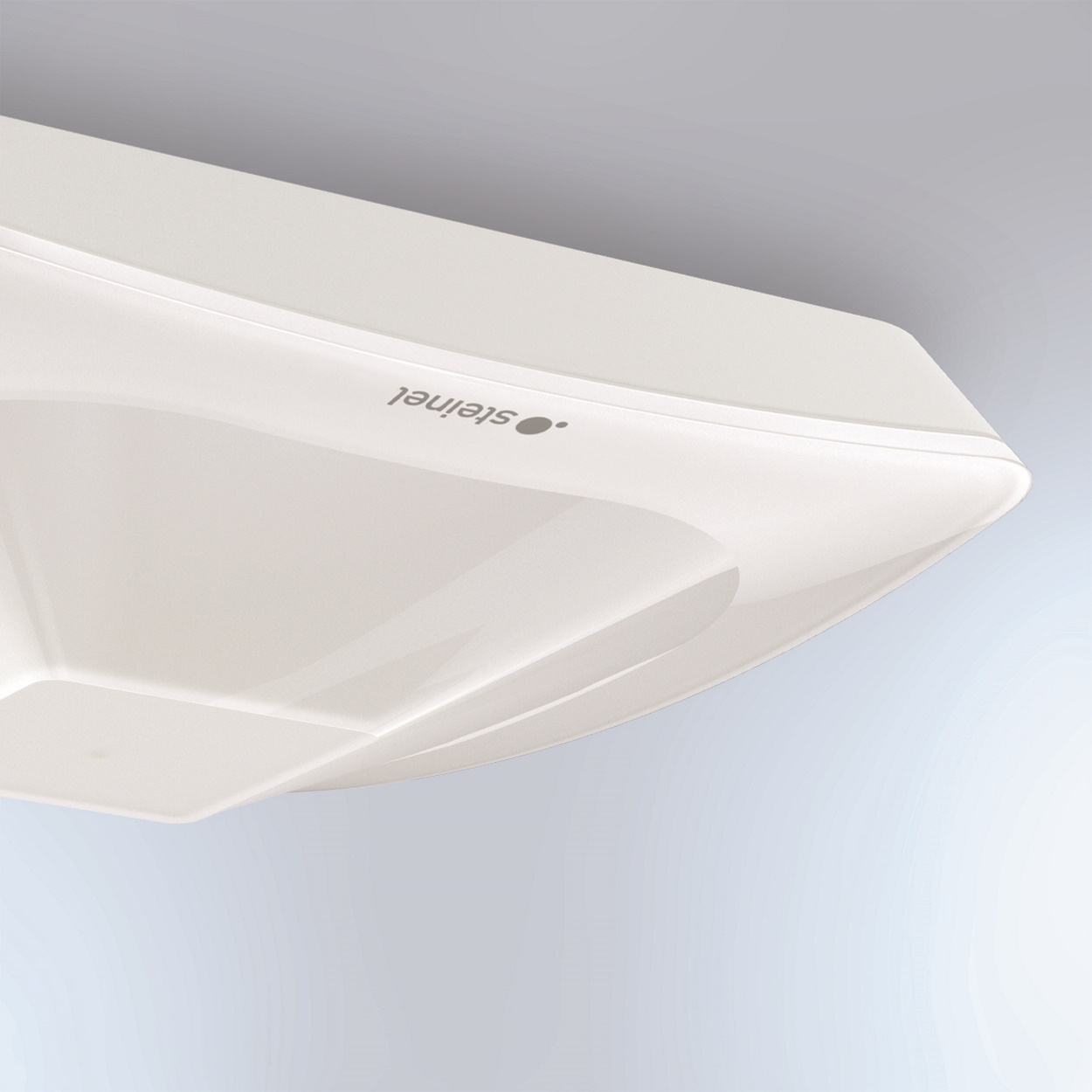

Plastique résistant aux UV

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit
