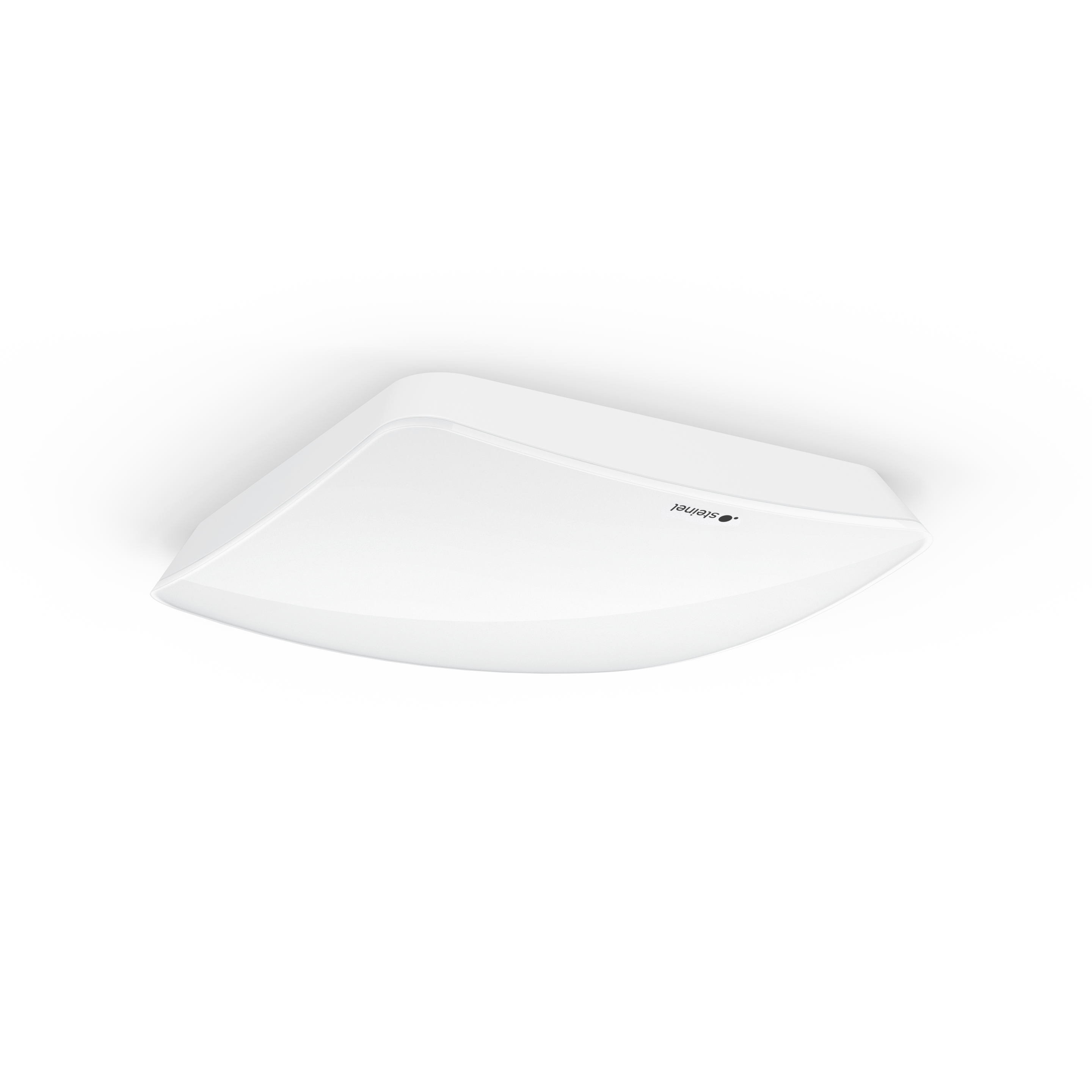

Steinel True Presence DALI-2 APC - encastré

EAN-N° 4007841057961

N° ELDAS® 057961

Prix : Veuillez vous connecter pour voir les prix

Version

DALI-2 Application Controller 230V COM1 KNX IP (REST API, MQTT, BacNet) 230V COM2 Bluetooth Input-Device

Couleur

Blanc Noir

Type de montage

Encastré En saillie Encastré au plafond

Notre regard n'est pas seulement tourné vers l'avant, mais désormais vers le haut. Le True Presence® est le premier véritable détecteur de présence au monde. Il signale de manière fiable si une personne se trouve ou non dans la pièce. C'est la première fois qu'une détection de l'absence fiable est possible. Ces informations permettent d'éviter des temporisations, des allumages de la lumière et des dépenses d'électricité inutiles. Ses connaissances sur les absences et présences réelles permettent de réaliser en outre d'autres applications qui sont capitales pour la domotique. Il pose ainsi de nouveaux jalons dans l'immotique moderne.

Identification

Modèle Détecteur de présence
Fabricant Steinel
Numéro E 535936202

Variantes

Version DALI-2 Application Controller
Couleur Blanc
Type de montage Encastré

Dimensions

Dimensions L × l × H 50 x 103 x 103 mm
UE1 poids net 0.1710

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Consommation propre 1 W
Sortie de commande DALI Broadcast 64 ballasts électroniques / Adressable

Technologie de détection

Hauteur de montage max. 12,00 m
Technologie de capteur Hyper fréquence
Puissance d'émission < 1 mW
Technologie HF 7,2 GHz
Avec détecteur de mouvement Oui
Détection le cas échéant à travers le verre, le bois et les cloisons fines
Angle de détection 360 °
Angle d'ouverture 160 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale Ø 15 m (177 m²)
Portée tangentielle Ø 15 m (177 m²)
Hauteur de montage 2,00 – 12,00 m
Portée présence Ø 15 m (177 m²)
Portée True Presence Ø 9 m (64 m²)
Hauteur de montage optimale 2,8 m
Hauteur de montage max. détection True Presence 4,00 m
Nevalux technologie de capteur BT Open Mesh, DALI 2

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave
Mise en réseau via Bluetooth Bus DALI

Technique d'éclairage

Démarrage progressif Oui
Éclairage permanent commutable
Régulation de l'éclairage constant Oui

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 2000 lx
Réglage du temps 20 s – 60 Min.
Fonction lumière de base Oui
Durée fonction lumière de base 1-60 min, toute la nuit
Lumière principale réglable 10 - 100 %
Fonctions Sélection des scénarios d'éclairage programmés Semi-automatique / Automatique Maintien d'un éclairage constant ON-OFF Scénario d'éclairage Manuel ON / ON-OFF Fonction de groupe voisin Mode normal / mode test Fonction TouchDIM
Réglages via Bluetooth
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP20
Température ambiante de -20 jusqu'à 50 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce salle de classe salle de cours bureau individuel bureau grande surface entrepôt de stockage haut zone de production salle de conférences / salle de réunion chambre d’hôtel chambre médicalisée salle du personnel soignant salle commune réfectoire / cantine vestiaires kitchenette gymnase réception / hall WC / salle d'eau entrepôt Intérieur
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

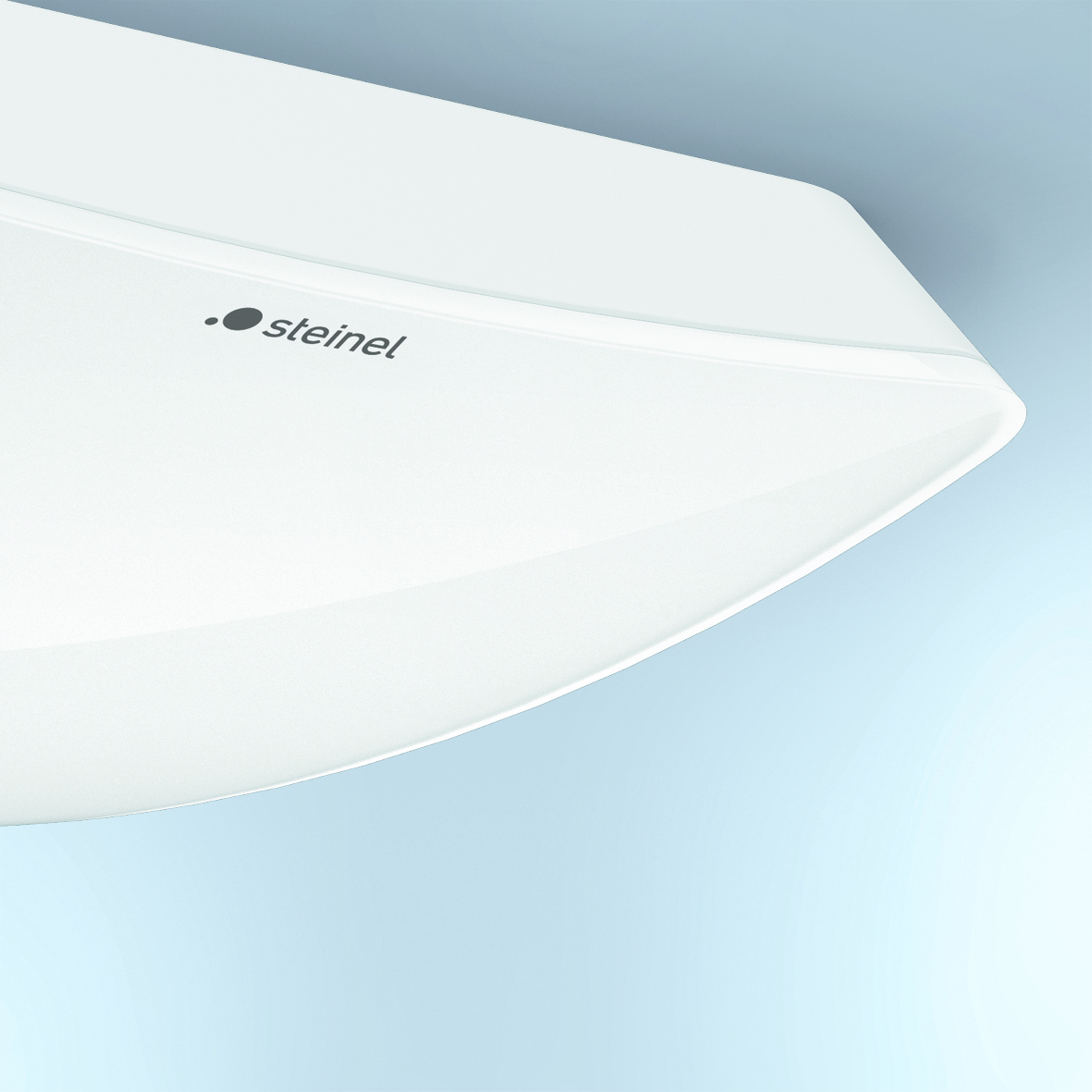

Plastique résistant aux UV

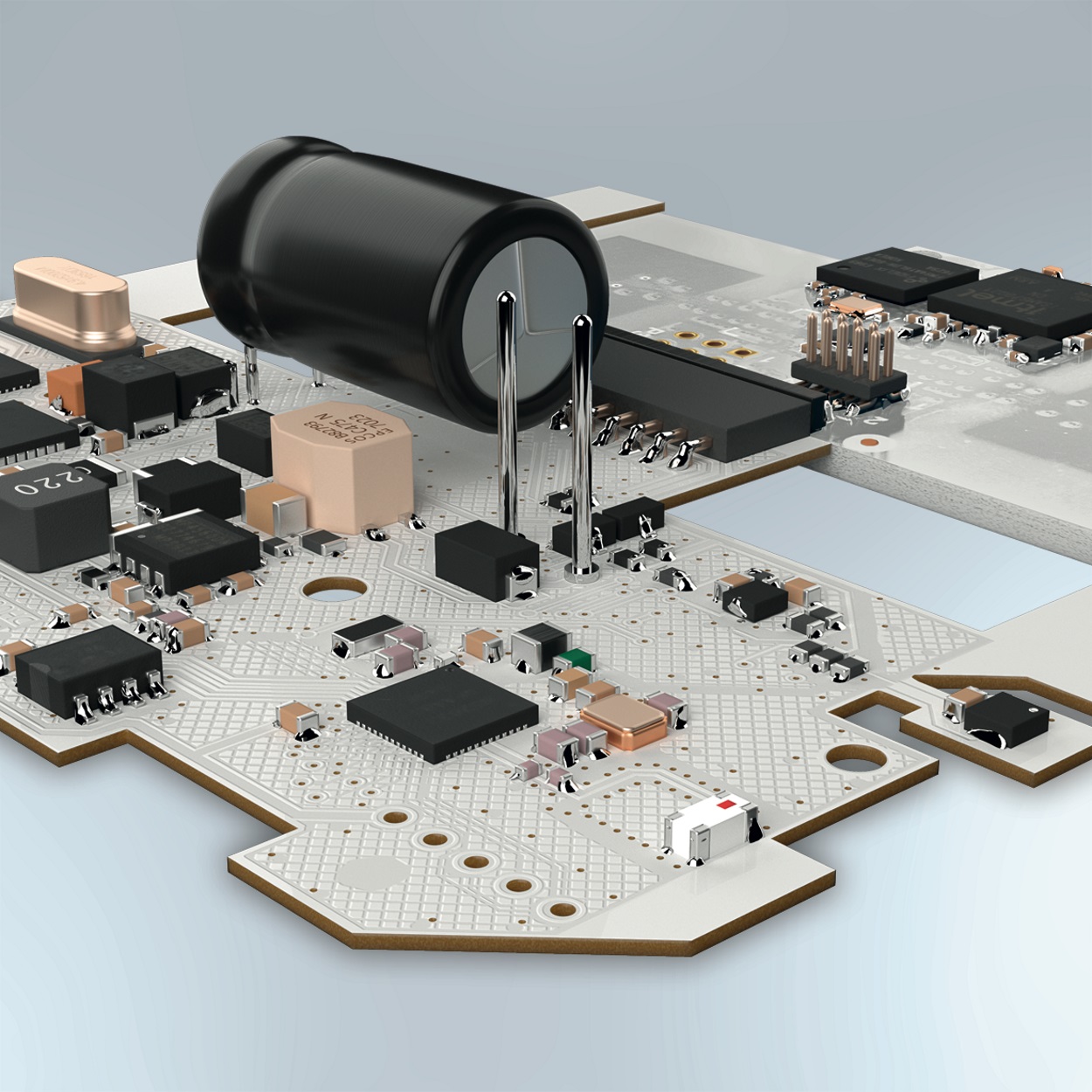

Détection hyperfréquence numérique

Dessin technique

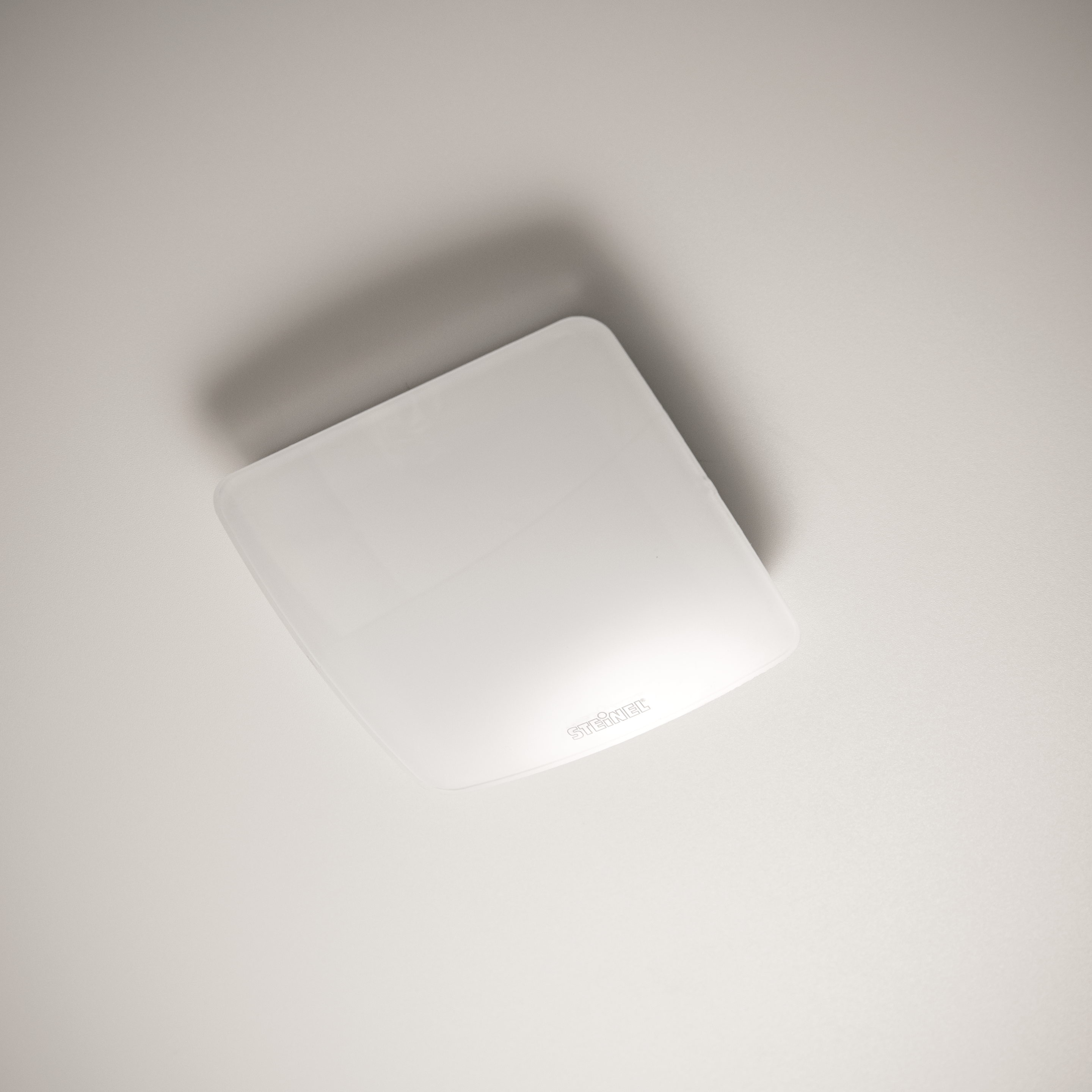

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal

Schéma de câblage 2

Schéma du circuit d´interconnexion maître/esclave
