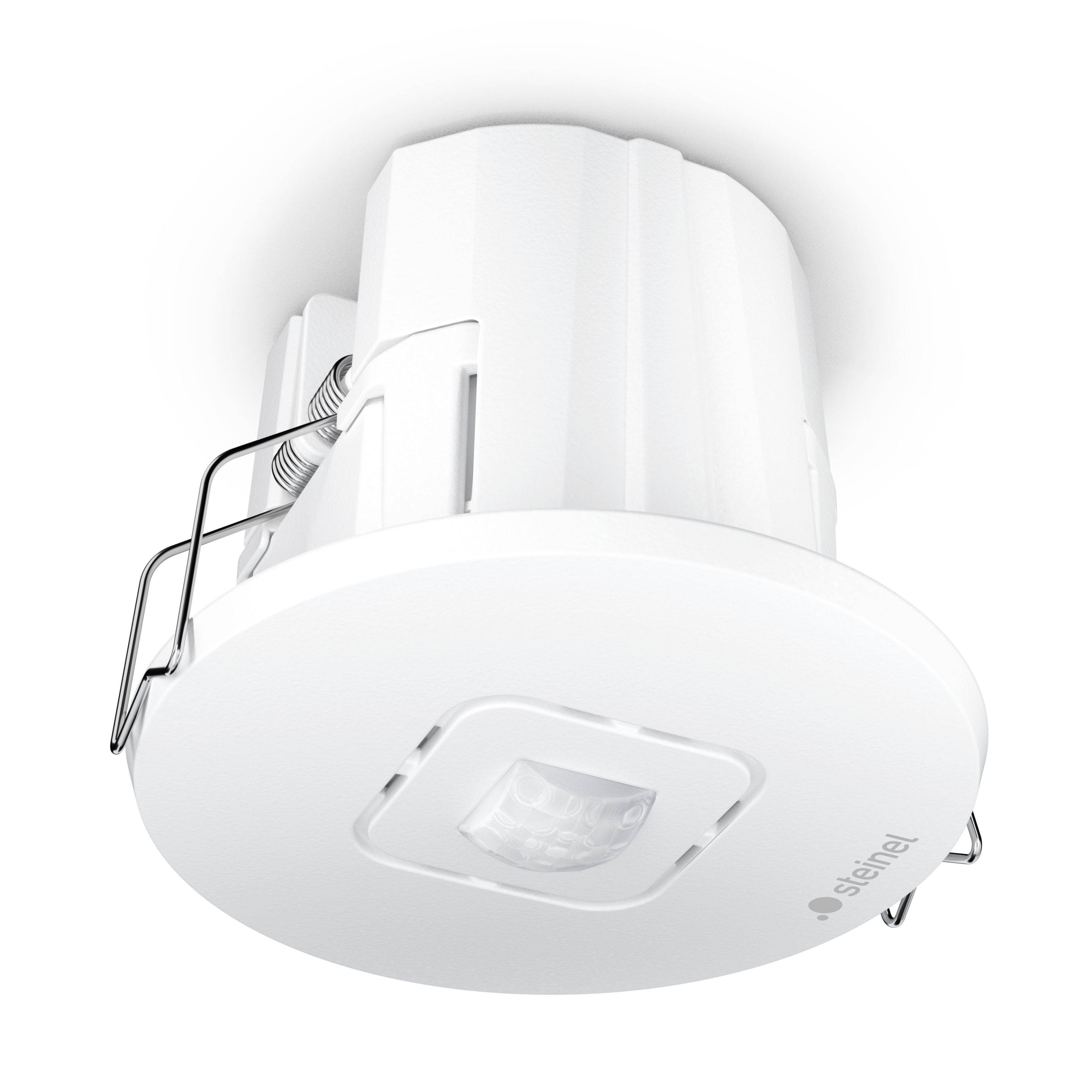

Steinel IR Micro Office 6m DALI-2 APC - incasso a soffitto

EAN-N. 4007841067144

N. ELDAS® 067144

Prezzo: Accedi per vedere i prezzi

Tipo di montaggio

Da incasso A sporgere Incasso a soffitto

Richiesto da architetti e progettisti, realizzato da STEINEL. La lente di micro-precisione misura solo 15 x 15 mm. Il rilevatore di presenza a infrarossi a 360° copre 36 m². Come controller di applicazione DALI-2 single master, controlla fino a 20 dispositivi DALI in modalità broadcast. Offre quindi una gestione ottimale della luce per soluzioni individuali, compreso il controllo della luce costante. Le impostazioni e il collegamento in rete sono facilmente realizzabili tramite Bluetooth Mesh. Questo è il nostro sensore nell'APC DALI per una semplice gestione della luce in piccoli uffici individuali. Ci siamo concentrati sulle funzioni standard e offriamo un prodotto senza fronzoli. L'IR Micro Office DALI APC è la perfetta introduzione alla gestione della luce DALI.

  • Perfettamente adatto a stanze piccole come uffici individuali
  • Gestione della luce, ad esempio controllo della luce costante, scene di luce, controllo semi- o completamente automatico
  • Controllo broadcast di fino a 20 apparecchi DALI dimmerabili
  • Tappi di copertura per la limitazione del rilevamento semplicemente a scatto, inclusi
  • Messa in funzione e impostazione tramite l'app STEINEL Connect

Identificazione

Versione Rilevatore di presenza
Produttore Steinel
Numero E 535900023

Varianti

Tipo di montaggio Incasso a soffitto

Dimensioni

Dimensioni Ø × A 85 x 69 mm
UI1 peso netto 0.0790

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz
Uscita di controllo DALI broadcast 1x20 ballast elettronici
Corrente d'inserzione massima 10 A

Tecnologia dei sensori

Altezza di montaggio max. 5,00 m
Tecnologia del sensore Infrarossi passivi
Con sensore di movimento Sì
Angolo di rilevamento 360 °
Angolo di apertura 90 °
Protezione anti-intrusione Sì
Mascheramento per segmenti Sì
Scalabilità elettronica No
Scalabilità meccanica Sì
Portata radiale 4 x 4 m (16 m²)
Portata tangenziale 6 x 6 m (36 m²)
Zone di commutazione 168 zone di commutazione
Altezza di montaggio 2 – 5 m
Portata presenza 4 x 4 m (16 m²)
Altezza di montaggio ottimale 2,8 m
Nevalux tecnologia del sensore BT SIG Mesh, DALI 2

Connettività

Collegamento in rete Sì
Collegamento in rete tramite Bluetooth Mesh
Numero di partecipanti DALI 20.0000
Con accoppiatore bus No

Tecnica dell'illuminazione

Avvio luce dolce Sì
Luce permanente commutabile
Regolazione luce costante Sì

Impostazioni

Interruttore crepuscolare Sì
Regolazione crepuscolare 2 – 1000 lx
Impostazione del tempo 5 s – 60 Min.
Funzione luce di base Sì
Durata funzione luce di base 10s-60 min Tutta la notte Controllo della luminosità SPENTO
Luce principale regolabile 0 - 100 %
Funzioni Modo semiautomatico/automatico Scenario luminoso Manuale ON / ON-OFF Modalità normale / modalità test Funzione di gruppo vicino Funzione TouchDIM Sensore di movimento Regolazione per mantenere luce costante Sensore di luce Tempo di dissolvenza regolabile quando si accende e si spegne Regolazione della luce constante ON-OFF Funzione presenza Logica del rilevatore di presenza
Impostazioni tramite Bluetooth
Con telecomando No
Regolazione crepuscolare Teach Sì
Funzione luce di base in percentuale 0 – 100 %
Funzione luce di base percentuale da 0.0000
Funzione luce di base percentuale fino a 100.0000

Alloggiamento e materiale

Grado di protezione IP20
Temperatura ambiente da -25 fino a 55 °C
Materiale dell'alloggiamento Plastica
Materiale della copertura senza copertura
Materiale di copertura (in dotazione) calotte di copertura
Luogo di montaggio soffitto
Luogo di applicazione Interni
Tipo di montaggio Incasso a soffitto
Materiale Plastica
Applicazione ambiente Interni ufficio singolo locale multiuso / di servizio sala conferenze / sale riunioni camere di servizio aree di soggiorno cucinette
Colore bianco
Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni
Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

Cross-selling / Up-selling

Accessori 27098,27099
Up-selling 27098,27099

Disegno tecnico

Aree di rilevamento del sensore

Schema elettrico 1

Schema elettrico
