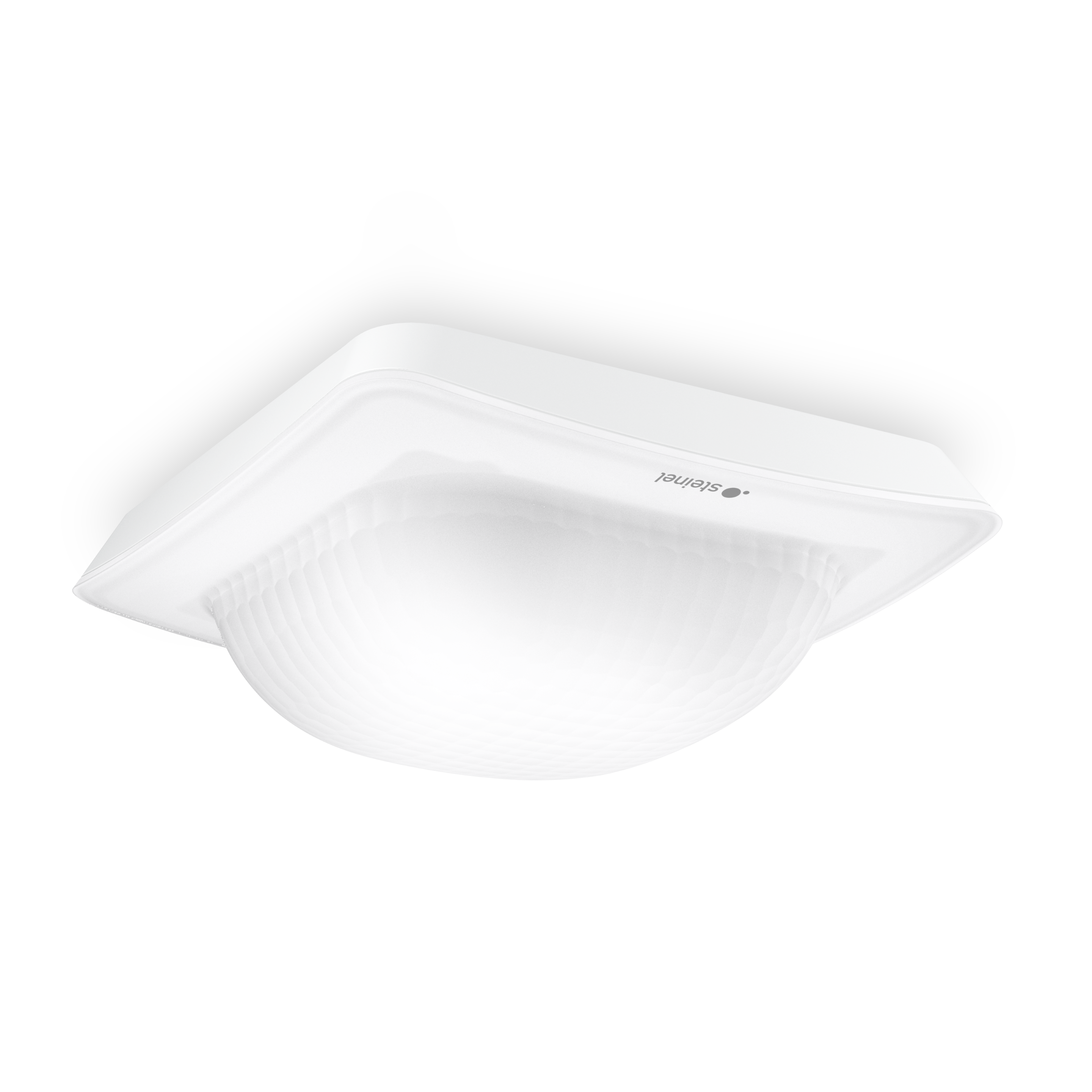

Steinel IR Quattro HD-2 24m COM2 - incassato

EAN-N. 4007841064334

N. ELDAS® 064334

Versione

DALI-2 Application Controller 230V COM1 KNX IP (REST API, MQTT, BacNet) 230V COM2 DALI-2 Input-Device Bluetooth Input-Device

Tipo di montaggio

Da incasso A sporgere Incasso a soffitto

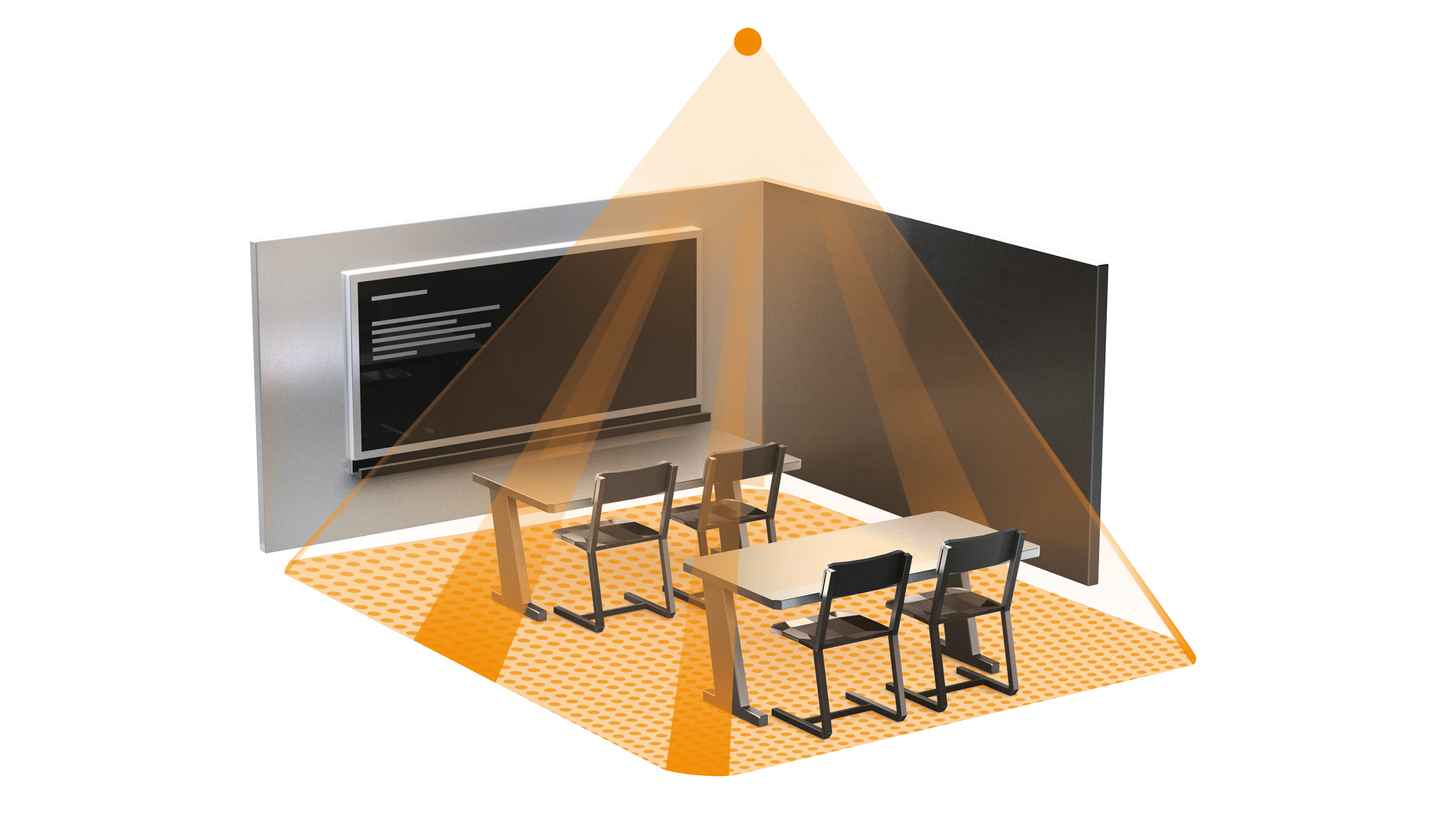

Il rilevatore di presenza a raggi infrarossi IR Quattro HD-2 offre un rilevamento a 360° e può essere impostato digitalmente e collegato in rete wireless tramite Bluetooth. I quattro sensori pirotecnici incorporati possono essere selezionati e deselezionati individualmente. Il rilevatore di presenza dell'ultima generazione è disponibile come variante incassata e come variante in superficie per le interfacce COM1, COM2, DALI-2 IPD, KNX V3.5, IP e BT IPD nonché come versione a soffitto per le interfacce COM1 e KNX V3.5. Oltre alla funzione presenza e alla luminosità, sulla base di IP, KNX e DALI-2 IPD, si possono in aggiunta anche misurare la temperatura e l'umidità dell'aria. Il rilevatore di presenza in piacevole si presta per altezze di montaggio comprese tra 2,50 m e 10 m e offre 5.200 zone d'intervento. Il raggio d'azione radiale massimo è di 81 m2 (9 x 9 m), quello tangenziale è pari a 576 m2 (24 x 24 m).

Rilevatore passivo di presenza a infrarossi con rilevamento quadrato a 360°
5.200 zone di commutazione per un rilevamento ottimale
Offre il più ampio campo di rilevamento della nostra gamma IR
4 sensori pirotecnici attivabili/disattivabili individualmente
Sensibilità regolabile digitalmente
Misura la presenza e la luminosità
Misura di temperatura e umidità con IP, KNX e DALI-2 IPD
Impostazione e collegamento in rete tramite Bluetooth

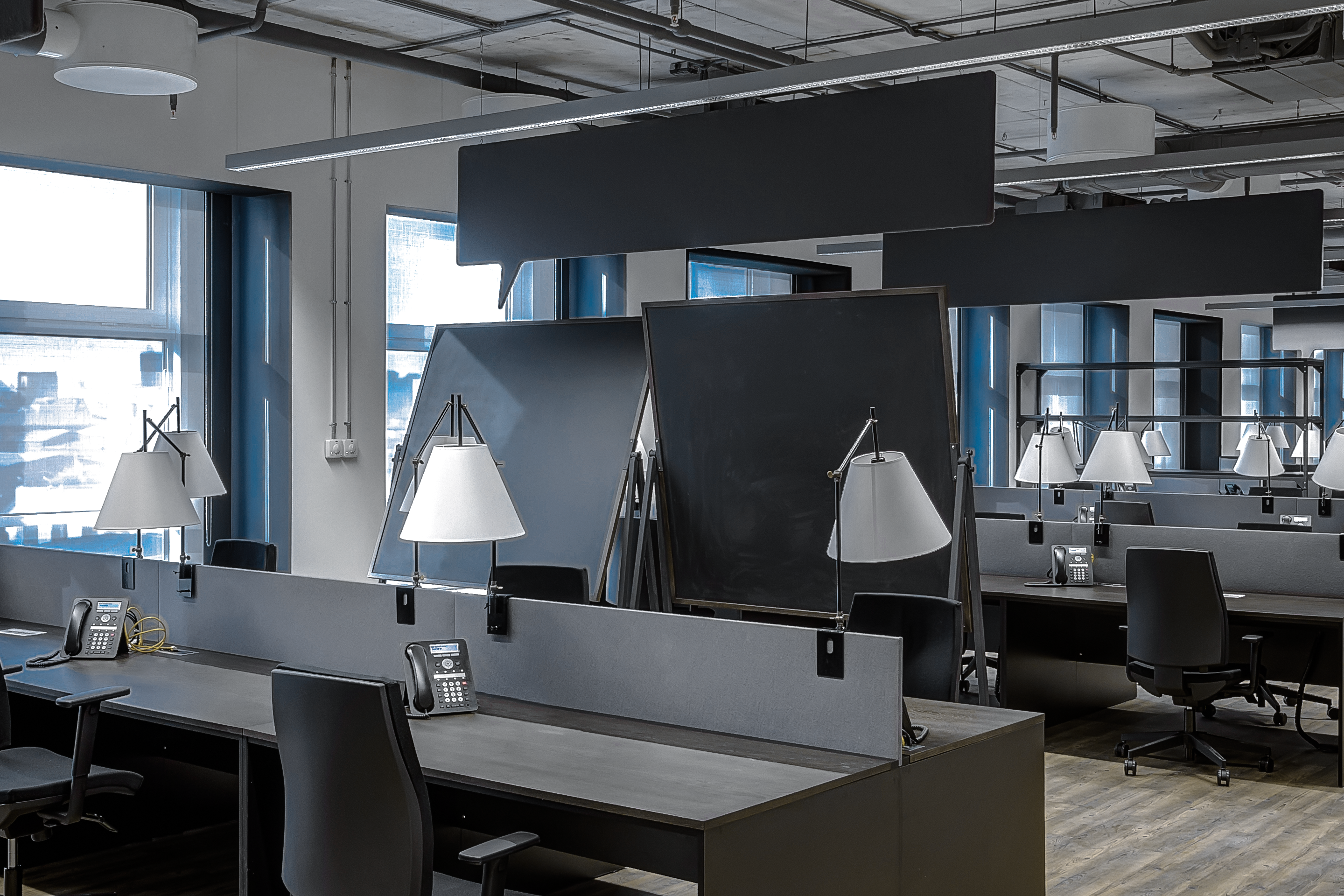

Ideale per uffici e aule open space

Identificazione

Versione Rilevatore di presenza

Produttore Steinel

Numero E 535939600

Varianti

Versione 230V COM2

Tipo di montaggio Da incasso

Dimensioni

Dimensioni L × P × A 69 x 103 x 103 mm

UI1 peso netto 0.1730

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz

Uscita di commutazione 1 ohmica 2000 W

Lampade fluorescenti reattore elettronico 1500 W

Lampade fluorescenti non compensate 1000 VA

Lampade fluorescenti compensate in serie 400 VA

Lampade fluorescenti compensate in parallelo 1000 VA

Uscita di commutazione 1 lampade alogene a bassa tensione 2000 VA

Lampade LED < 2 W 100 W

Lampade LED > 2 W < 8 W 300 W

Lampade LED > 8 W 600 W

Carico capacitivo in µF 176 µF

Autoconsumo 0,3 W

Uscita di commutazione 1 numero lampade LED/fluorescenti 8.0000

Uscita di commutazione 1 a potenziale zero No

Uscita di commutazione 2 ohmica 230 W

Uscita di commutazione 2 a potenziale zero Sì

Corrente d'inserzione massima 800 A

Tecnologia dei sensori

Altezza di montaggio max. 10,00 m

Tecnologia del sensore Infrarossi passivi

Angolo di rilevamento 360 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica Sì

Scalabilità meccanica Sì

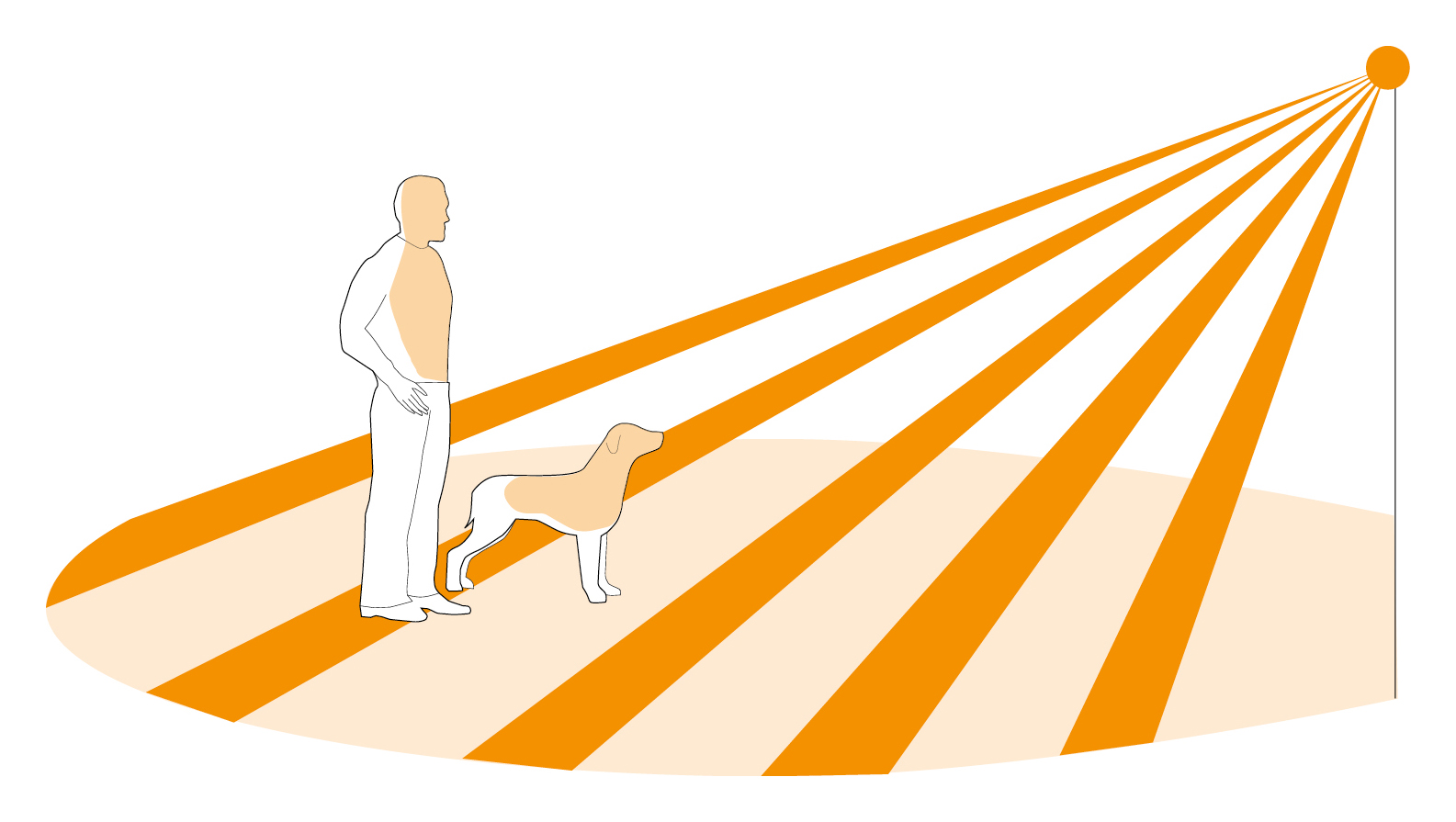

Portata radiale 9 x 9 m (81 m²)

Portata tangenziale 24 x 24 m (576 m²)

Zone di commutazione 5200 zone di commutazione

Altezza di montaggio 2,50 – 10,00 m

Portata presenza 9 x 9 m (81 m²)

Altezza di montaggio ottimale 2,8 m

Nevalux tecnologia del sensore BT SIG Mesh, Acceso / Spento

Connettività

Collegamento in rete Sì

Collegamento in rete tramite Bluetooth Mesh

Tecnica dell'illuminazione

Avvio luce dolce No

Luce permanente commutabile

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 2000 lx

Impostazione del tempo 5 s – 60 Min.

Funzione luce di base No

Luce principale regolabile No

Funzioni Parametrizzazione di gruppi Modo semiautomatico/automatico Scenario luminoso Manuale ON / ON-OFF Funzione di gruppo vicino Modalità normale / modalità test

Impostazioni tramite Bluetooth Mesh App Potenziometri Smartphone

Con telecomando No

Regolazione crepuscolare Teach Sì

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente da -20 fino a 50 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incassato

Materiale Plastica

Applicazione ambiente auditorium aula ufficio open space magazzino verticale aree di produzione sala conferenze / sale riunioni camere di servizio aree di soggiorno spogliatoi reception / hall palestra parcheggi coperti / garage sotterranei sale pranzo / mense Interni

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Plastica resistente ai raggi ultravioletti

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Scheda tecnica Manuale d'uso Dichiarazione di conformità Brochure del prodotto
