La soluzione ideale per il monitoraggio di superfici fino a 200 m². Questo apparecchio non soltanto si distingue per l'eccellente tecnica a sensori, ma soddisfa anche l'occhio per il moderno design che si integra straordinariamente, nell'immagine complessiva, nell'architettura più all'avanguardia. Anche qui: adattamento flessibile del raggio d'azione e dell'angolo di rilevamento.
Identificazione
Versione
Rilevatori di movimento
Produttore
Steinel
Numero E
535949200
Varianti
Colore
Bianco
Dimensioni
Dimensioni L × P × A
55 x 78 x 120 mm
UI1 peso netto
0.1710
Elettrico
Allacciamento alla rete
230 – 240 V / 50 Hz
Potenza
2000 W
Uscita di commutazione 1 ohmica
2000 W
Lampade fluorescenti reattore elettronico
350 W
Lampade fluorescenti non compensate
500 VA
Lampade fluorescenti compensate in serie
900 VA
Lampade fluorescenti compensate in parallelo
500 VA
Uscita di commutazione 1 lampade alogene a bassa tensione
1000 VA
Lampade LED < 2 W
100 W
Lampade LED > 2 W < 8 W
175 W
Lampade LED > 8 W
350 W
Carico capacitivo in µF
132 µF
Corrente d'inserzione massima
110 A
Tecnologia dei sensori
Altezza di montaggio max.
4,00 m
Tecnologia del sensore
Infrarossi passivi
Angolo di rilevamento
180 °
Angolo di apertura
90 °
Protezione anti-intrusione
Sì
Mascheramento per segmenti
Sì
Scalabilità elettronica
No
Scalabilità meccanica
No
Portata radiale
r = 1.5 m (4 m²) / r = 3 m (14 m²)
Portata tangenziale
r = 5 m (39 m²) / r = 12 m (226 m²)
Livelli di rilevamento
10
Zone di commutazione
504 zone di commutazione
Altezza di montaggio
1,8 – 4 m
Altezza di montaggio ottimale
2 m
Nevalux tecnologia del sensore
Acceso / Spento
Connettività
Collegamento in rete
Sì
Tipo di collegamento in rete
master/master
Collegamento in rete tramite
Cavo
Tecnica dell'illuminazione
Avvio luce dolce
No
Luce permanente
commutabile
Regolazione luce costante
No
Impostazioni
Interruttore crepuscolare
Sì
Regolazione crepuscolare
2 – 2000 lx
Impostazione del tempo
10 s – 15 Min.
Funzione luce di base
No
Luce principale regolabile
No
Impostazioni tramite
Potenziometri
Con telecomando
No
Regolazione crepuscolare Teach
No
Alloggiamento e materiale
Grado di protezione
IP54
Temperatura ambiente
da -20 fino a 50 °C
Luogo di montaggio
Parete
angolo
Luogo di applicazione
Esterno
Tipo di montaggio
Superficie
Materiale
Plastica
Applicazione ambiente
Esterno
ingressi di abitazioni
perimetro della casa
terrazzi / balconi
Cortili e passi carrai
Colore
bianco
Colore RAL
9010
Contenuto della fornitura e garanzia
Garanzia del produttore
5 anni
Supporto angolare incluso
No
Media e file
Schema di collegamento 3 testo
Allacciamento tramite un interruttore in serie per uso manuale e automatico
Schema di collegamento 4 testo
Allacciamento dell'accoppiatore a 4 pulsanti a DALI2 APC
Certificati ed EPREL
Certificati
VDE

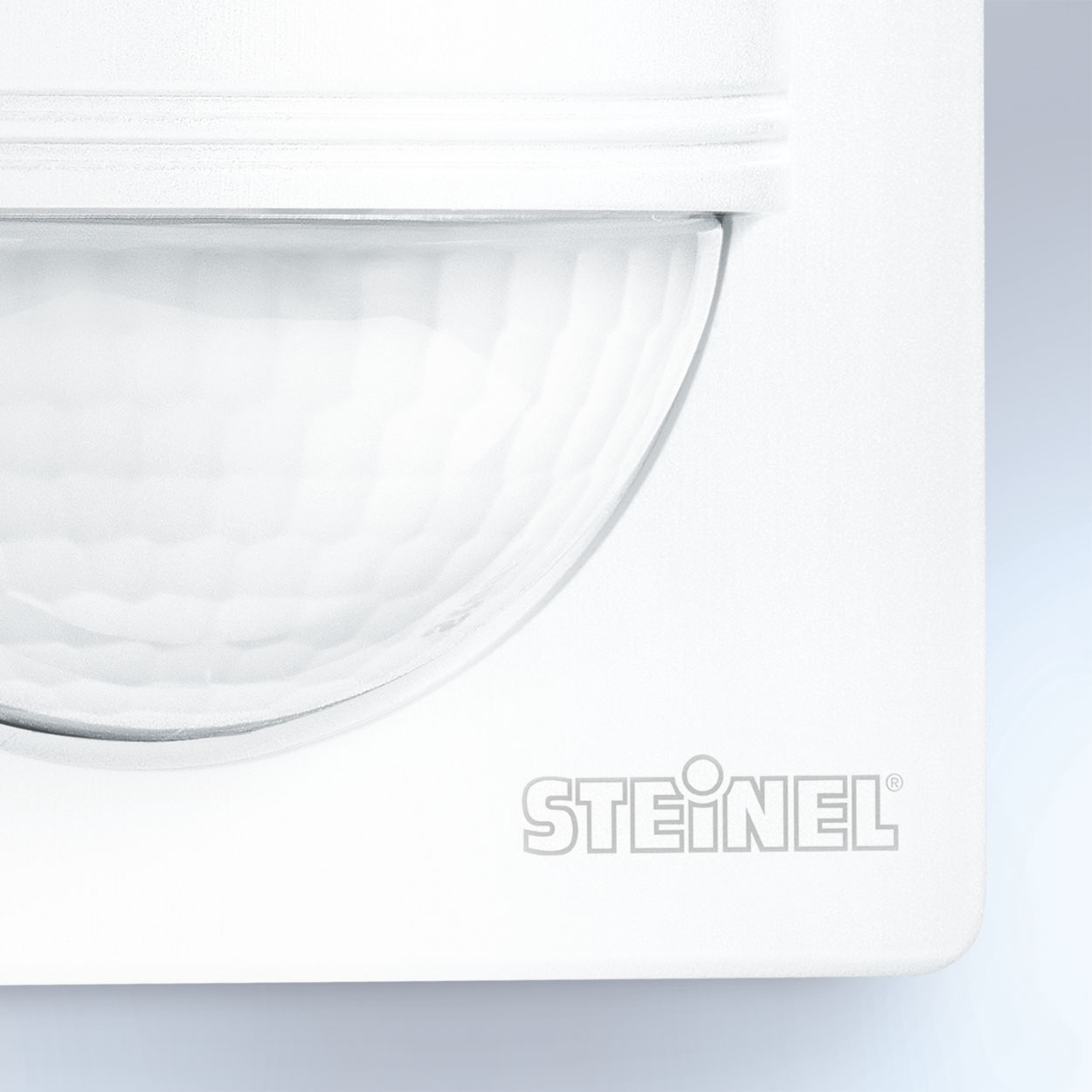

Plastica resistente ai raggi ultravioletti

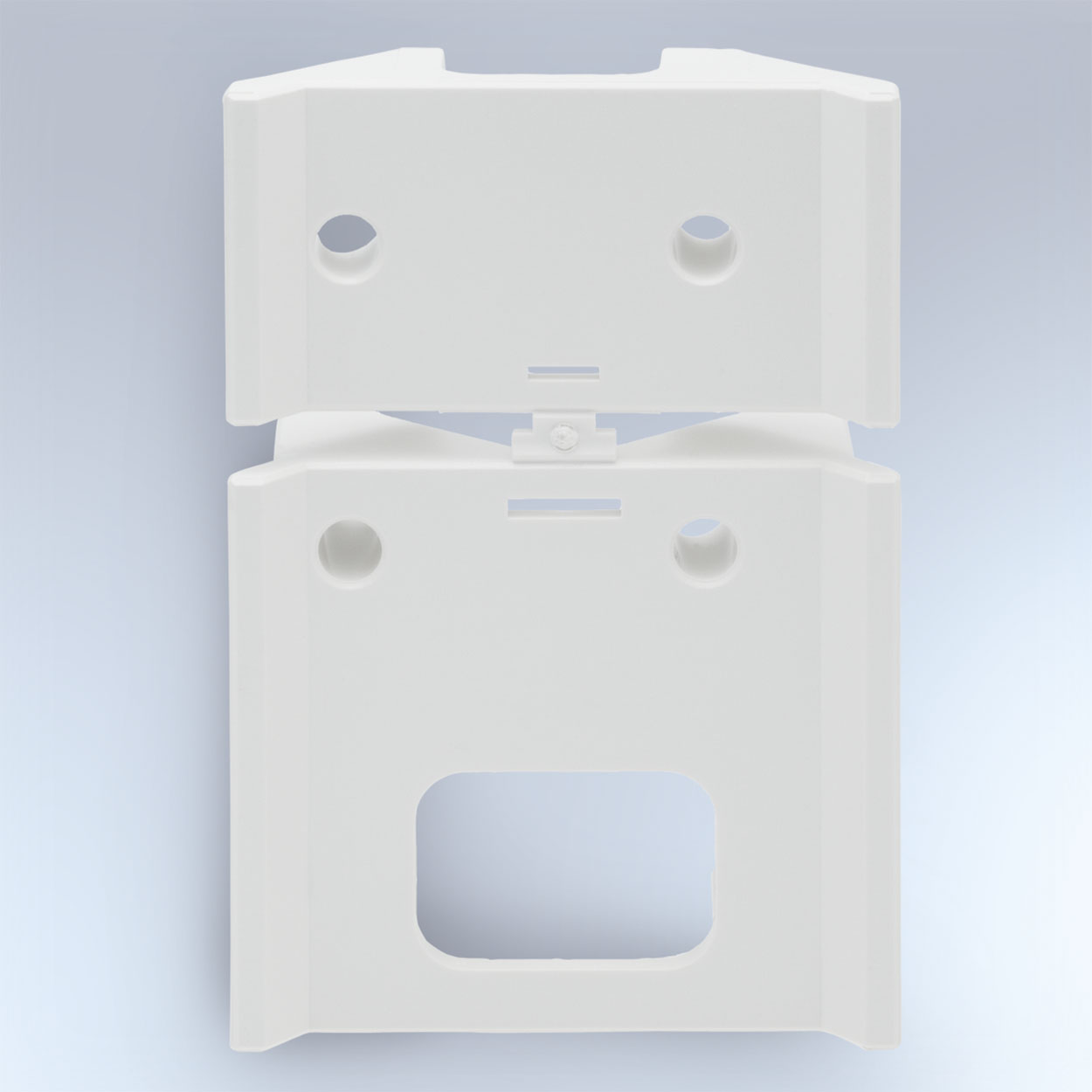

Supporto angolare a parete opzionale
Disegno tecnico
Area di rilevamento del sensore
Schema elettrico 1
Lampada senza filo neutro
Schema elettrico 2
Lampada con presenza di filo neutro
