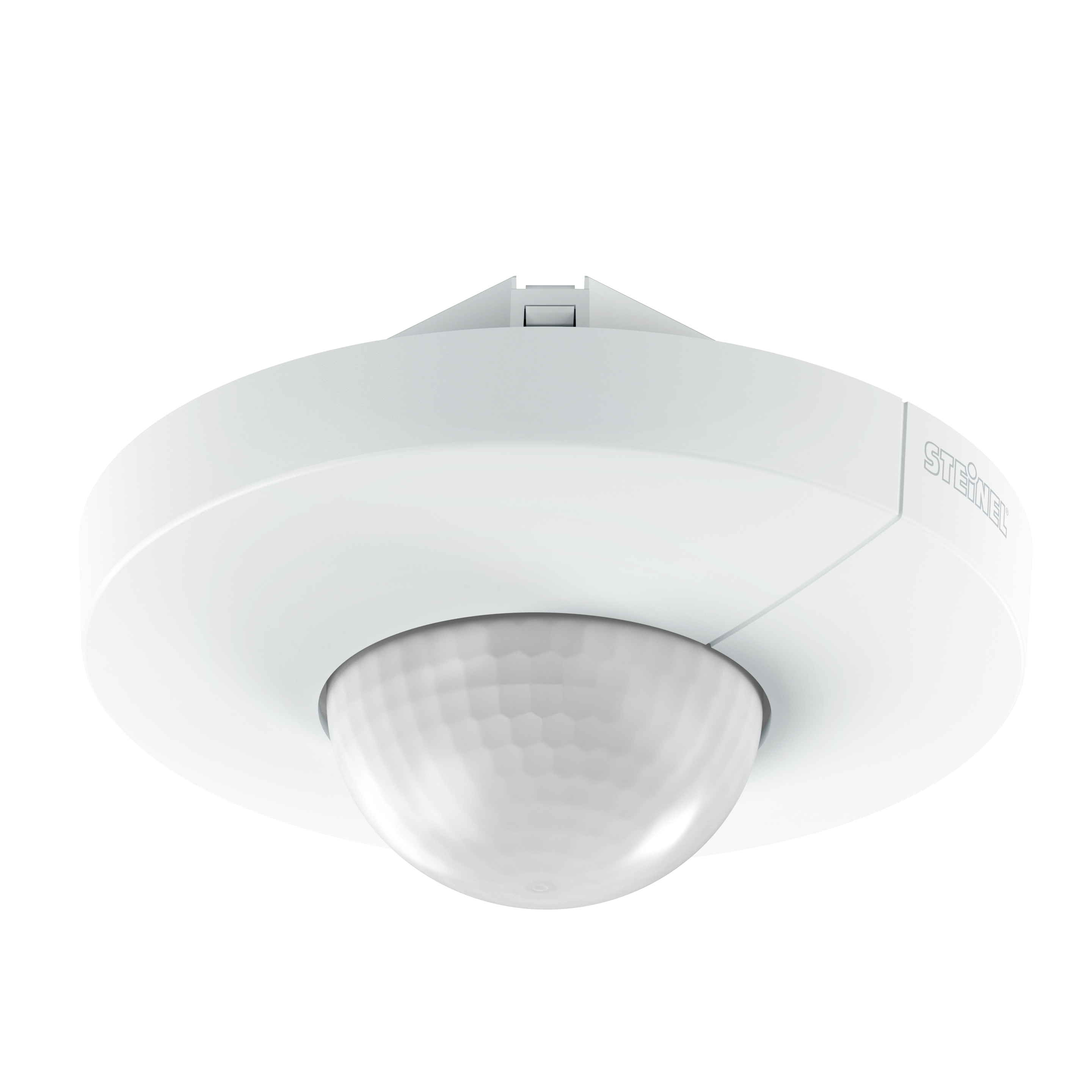

Steinel IS 3360 DALI-2 Input Device - tondo, inc.

EAN-N. 4007841057268

N. ELDAS® 057268

Prezzo: Accedi per vedere i prezzi

Produttore

Steinel Nevalux

Versione

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potenziale libero)

Colore

Bianco Nero

Altezza di montaggio

Altezza di montaggio da 2,5 a 4 metri Altezza di montaggio da 4 a 14 metri

Forma

Angolare Rotondo

Grandi ambienti, parcheggi e atri con soffitti alti fino a 4 m raramente offrono opportunità di montaggio in modo continuo. Per tale motivo, in questi ambienti è necessario disporre di rilevatori di presenza con ampio raggio d'azione. Come l'IS 3360. Questo dispositivo rileva in senso tangenziale qualsiasi movimento entro il raggio di 20 metri. E questo con altezze di montaggio fino a 4 metri. In sintesi: un IS 3360 copre superfici di oltre 1000 m2! La tecnologia ad infrarossi STEINEL mantiene ciò che promette.

Identificazione

Versione Rilevatore di movimento e di presenza

Produttore Steinel

Numero E 535946705

Varianti

Versione DALI-2 Input-Device

Colore Bianco

Forma Rotondo

Dimensioni

Dimensioni L × P × A 65 x 94 x 94 mm

Dimensioni Ø × A 124 x 65 mm

UI1 peso netto 0.1380

Elettrico

Allacciamento alla rete 12 – 22,5 V / 50 – 60 Hz

Dettaglio tensione di alimentazione Bus DALI

Uscita di commutazione 1 a potenziale zero No

Uscita di controllo DALI Adressable/Slave

Assorbimento di corrente max. secondo IEC 62386-101 24 mA

Assorbimento di corrente tipico a 16 V di tensione d'ingresso 5 mA

Assorbimento di corrente max. a 10 V di tensione d'ingresso in funzionamento normale 7 mA

Tecnologia dei sensori

Altezza di montaggio max. 4,00 m

Tecnologia del sensore Infrarossi passivi

Con sensore di movimento Sì

Angolo di rilevamento 360 °

Angolo di apertura 180 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica No

Scalabilità meccanica No

Portata radiale Ø 8 m (50 m²)

Portata tangenziale Ø 40 m (1257 m²)

Zone di commutazione 1416 zone di commutazione

Altezza di montaggio 2,5 – 4,00 m

Portata presenza Ø 3 m (7 m²)

Altezza di montaggio ottimale 2,8 m

Nevalux tecnologia del sensore DALI 2

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave

Collegamento in rete tramite bus DALI

Numero di partecipanti DALI 3.0000

Con accoppiatore bus Sì

Tecnica dell'illuminazione

Avvio luce dolce No

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 1000 lx

Funzione luce di base No

Luce principale regolabile No

Impostazioni tramite Bus

Con telecomando No

Regolazione crepuscolare Teach No

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente da -20 fino a 50 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incassato

Materiale Plastica

Applicazione ambiente aree di produzione aree di soggiorno spogliatoi locale multiuso / di servizio palestra reception / hall vano scala WC / docce parcheggi coperti / garage sotterranei magazzino Interni

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

Cross-selling / Up-selling

Accessori 12367,21696

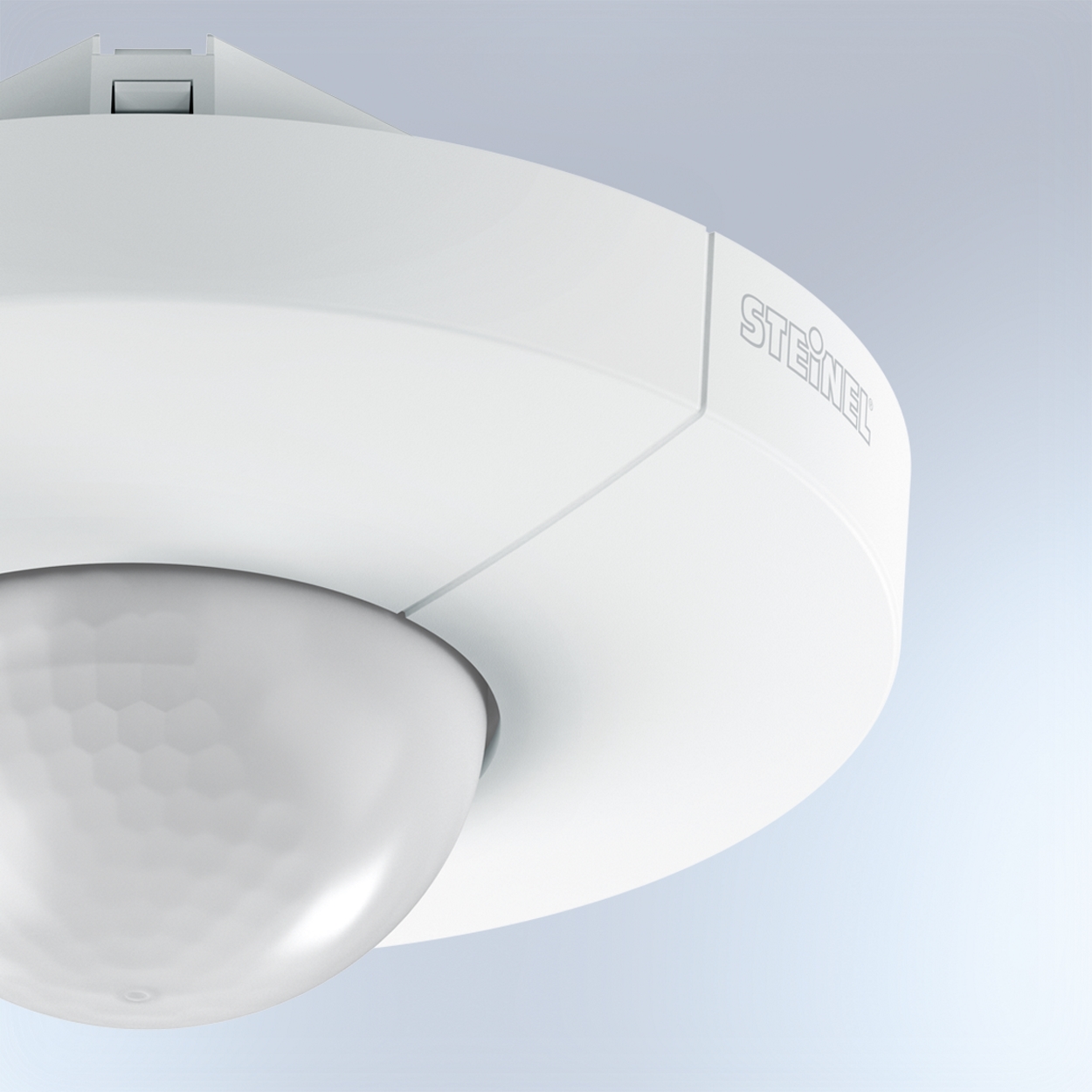

Plastica resistente ai raggi ultravioletti

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico

Scheda tecnica Dichiarazione di conformità
