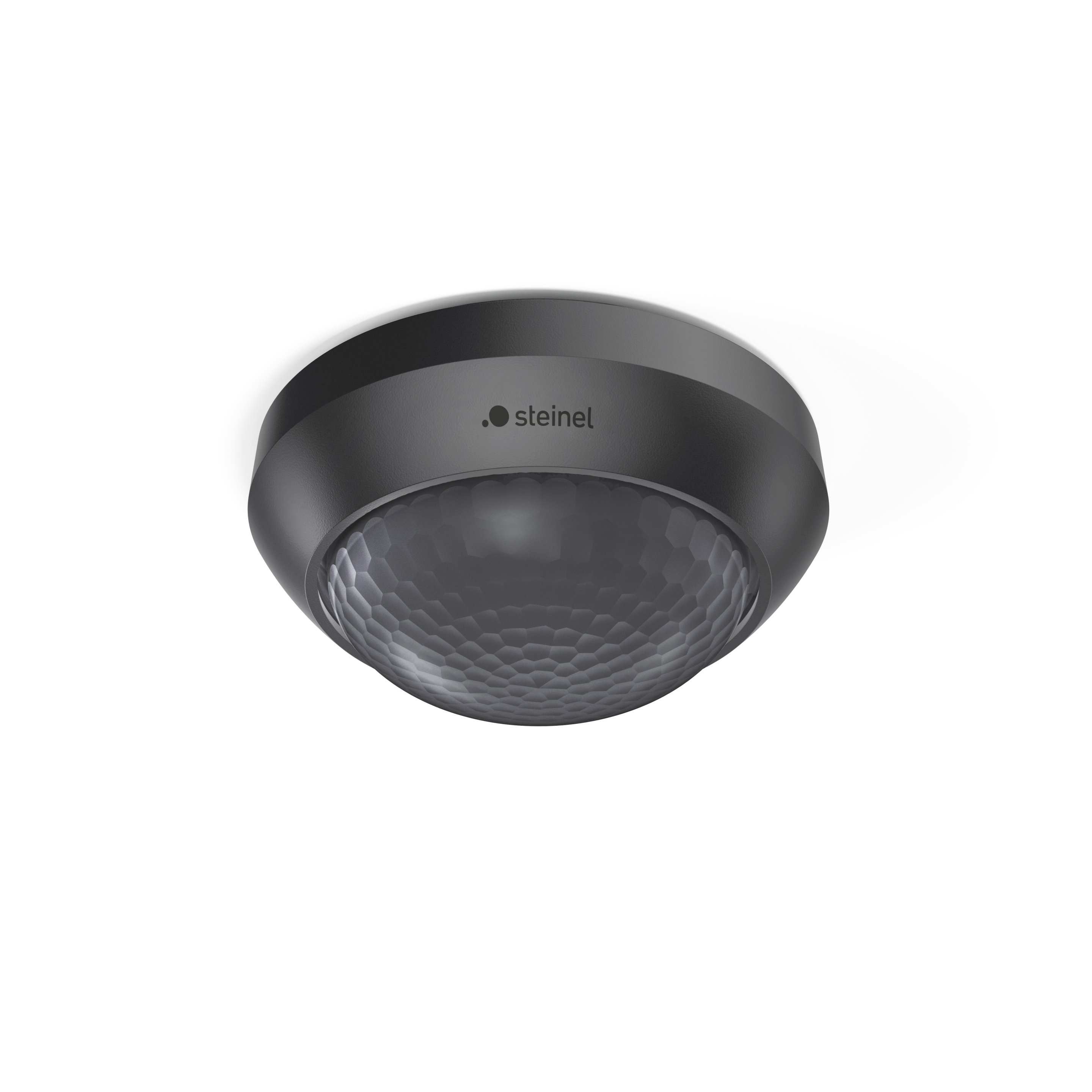

Il sensore a infrarosso per montaggio a soffitto soddisfa ogni esigenza ed è veramente facile da montare. Semplicemente geniale: efficiente tecnologia, è stata montata e regolata con poche operazioni tramite un modello d'installazione semplificato. Grazie ai suoi tre pirosensori il sensore ha un campo di rilevamento di ben 360° e ottiene così un raggio d'azione che raggiunge i 12 m. Con L'ausilio di calotte di copertura il campo di rilevamento può essere regolato in base alle proprie esigenze. L'IS 360-3 è disponibile nei colori nero e bianco.

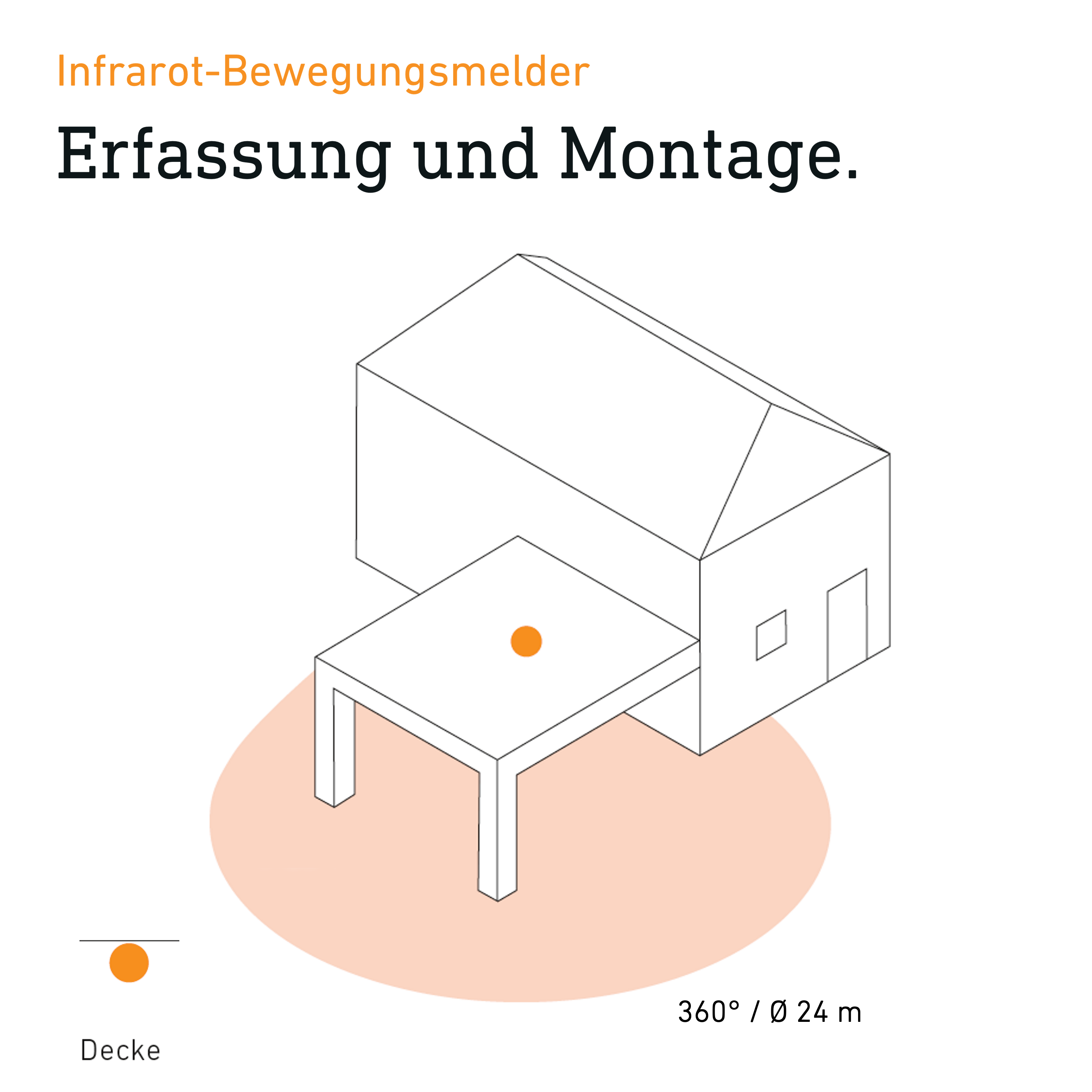

- Rilevatore di movimento a infrarossi con angolo di rilevamento di 360° e raggio di rilevamento fino a Ø 24 m
- Per il montaggio a soffitto in ambienti interni ed esterni (IP 54), ideale per il monitoraggio di grandi aree coperte fino a 6 m di altezza
- Design sofisticato: lente del sensore nel colore della custodia, in plastica resistente ai raggi UV per una lunga durata
- 4 sensori pirometrici integrati per il rilevamento senza interruzioni, incl. pannelli di copertura per la regolazione esatta del campo di rilevamento
- Regolazione continua del tempo (5 sec. - 15 min.) e della luminosità di accensione (2-1000 lux)
- Commuta in modo affidabile qualsiasi sorgente luminosa con un carico di commutazione totale di max. 2000 W (sorgenti luminose a LED max. 400 W/50 pz.)
- Accessori di montaggio inclusi - Confezione senza plastica
Identificazione
Versione
Rilevatori di movimento
Produttore
Steinel
Numero E
535942720
Dimensioni
Dimensioni Ø × A
121 x 57 mm
UI1 peso netto
0.1770
Elettrico
Allacciamento alla rete
220 – 240 V / 50 – 60 Hz
Potenza
2000 W
Uscita di commutazione 1 ohmica
2000 W
Lampade fluorescenti reattore elettronico
400 W
Lampade fluorescenti non compensate
500 VA
Lampade fluorescenti compensate in serie
900 VA
Lampade fluorescenti compensate in parallelo
400 VA
Uscita di commutazione 1 lampade alogene a bassa tensione
2000 VA
Lampade LED < 2 W
100 W
Lampade LED > 2 W < 8 W
200 W
Lampade LED > 8 W
400 W
Carico capacitivo in µF
176 µF
Corrente d'inserzione massima
200 A
Tecnologia dei sensori
Altezza di montaggio max.
6,00 m
Tecnologia del sensore
Infrarossi passivi
Angolo di rilevamento
360 °
Angolo di apertura
90 °
Protezione anti-intrusione
Sì
Mascheramento per segmenti
Sì
Scalabilità elettronica
No
Scalabilità meccanica
No
Portata radiale
Ø 6 m (28 m²)
Portata tangenziale
Ø 24 m (452 m²)
Zone di commutazione
972 zone di commutazione
Altezza di montaggio
2,50 – 6,00 m
Altezza di montaggio ottimale
2,8 m
Connettività
Collegamento in rete
Sì
Tipo di collegamento in rete
master/master
Collegamento in rete tramite
Cavo
Tecnica dell'illuminazione
Avvio luce dolce
No
Luce permanente
commutabile, 4 ore
Regolazione luce costante
No
Impostazioni
Interruttore crepuscolare
Sì
Regolazione crepuscolare
2 – 1000 lx
Impostazione del tempo
5 s – 15 Min.
Funzione luce di base
No
Luce principale regolabile
No
Impostazioni tramite
Potenziometri
Con telecomando
No
Regolazione crepuscolare Teach
No
Alloggiamento e materiale
Grado di protezione
IP54
Classe di protezione
II
Temperatura ambiente
da -20 fino a 50 °C
Luogo di montaggio
soffitto
Luogo di applicazione
Esterno
Interni
Tipo di montaggio
Superficie
Materiale
Plastica
Applicazione ambiente
Esterno
perimetro della casa
Interni
Colore
nero
Colore RAL
9005
Contenuto della fornitura e garanzia
Garanzia del produttore
3 anni
Supporto angolare incluso
No
Media e file
Schema di collegamento 3 testo
Allacciamento tramite un interruttore in serie per uso manuale e automatico
Schema di collegamento 4 testo
Schema elettrico Collegamento tramite un commutatore per il funzionamento continuo e automatico

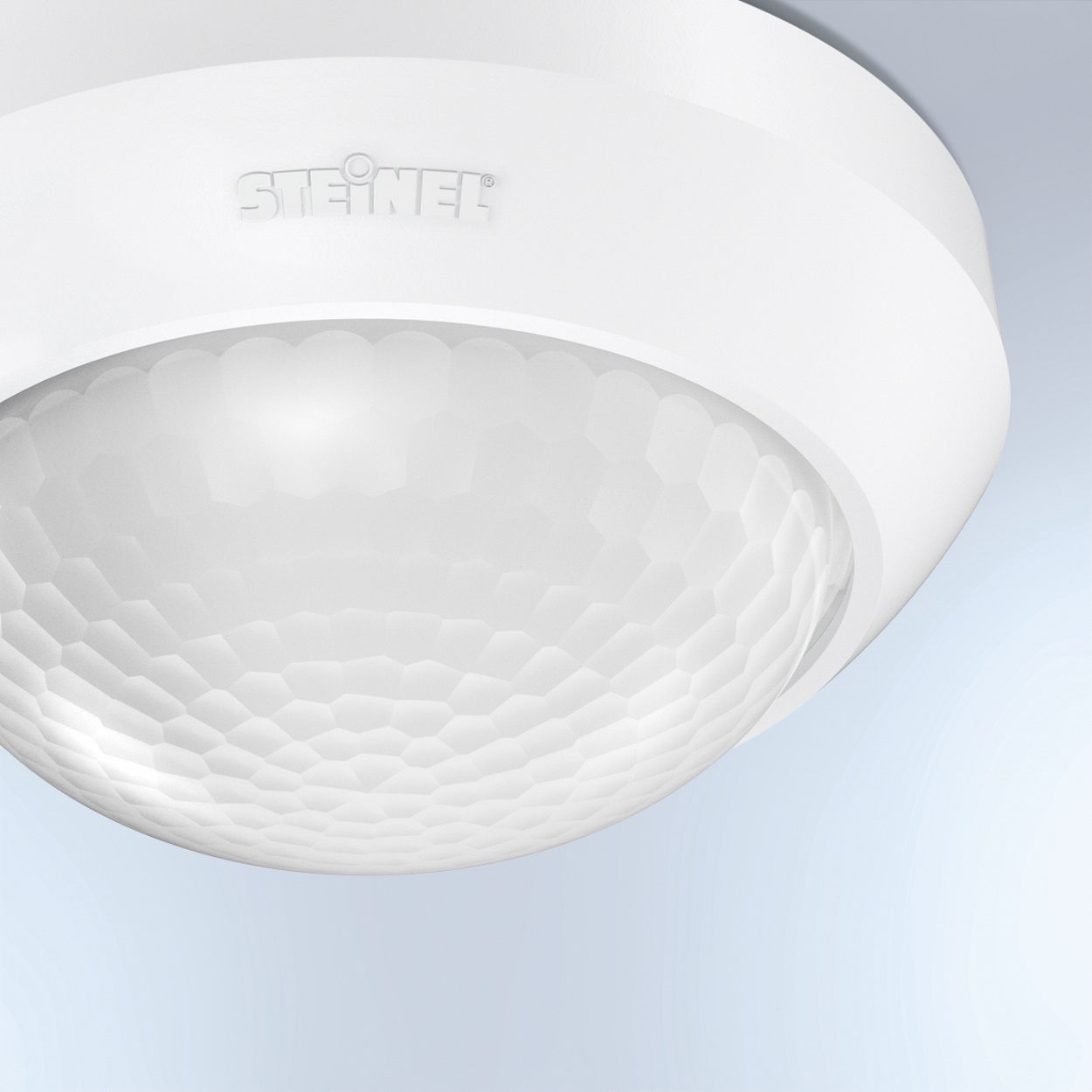

Plastica resistente ai raggi ultravioletti
Disegno tecnico

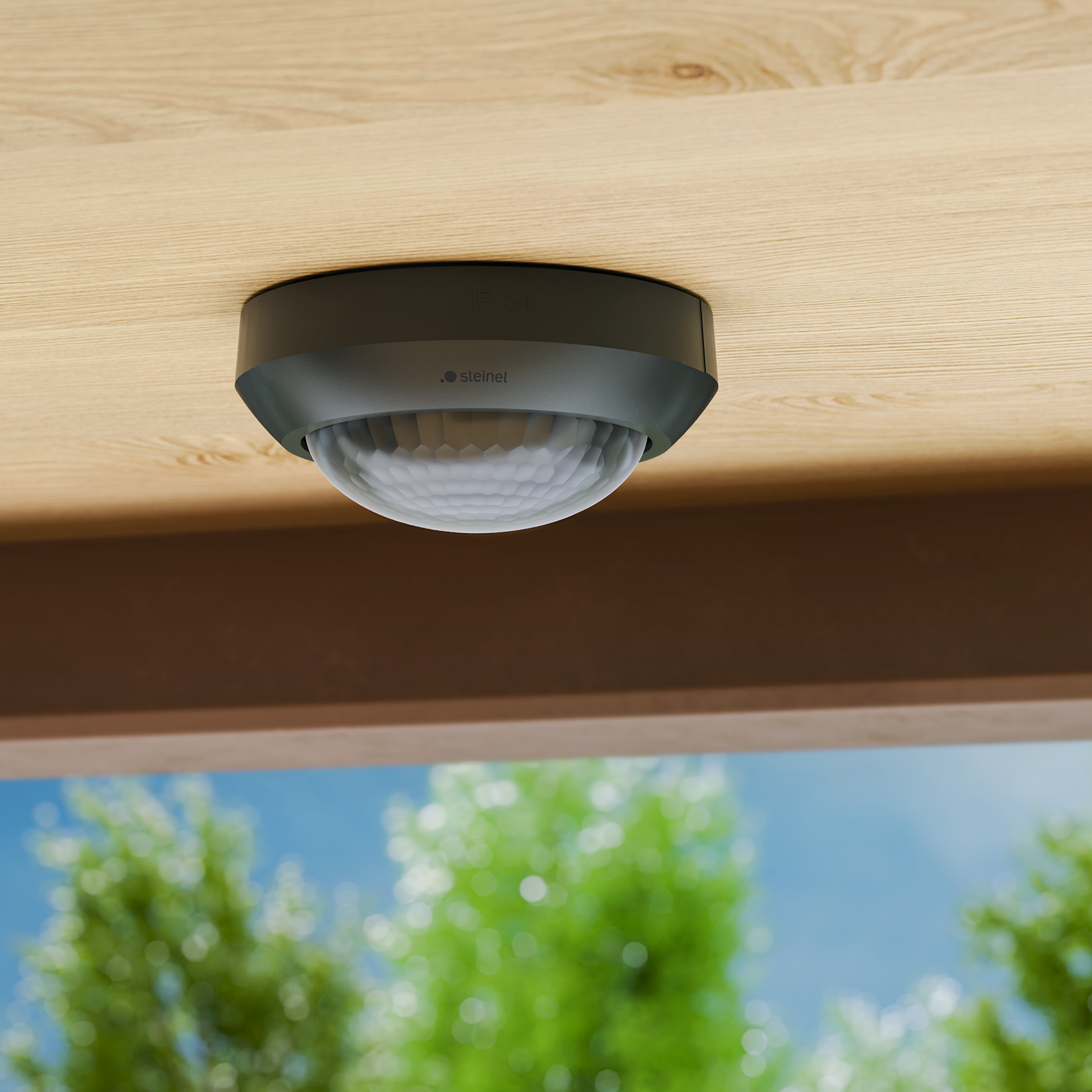

Area di rilevamento del sensore
Schema elettrico 1
Lampada senza filo neutro
Schema elettrico 2
Lampada con presenza di filo neutro
