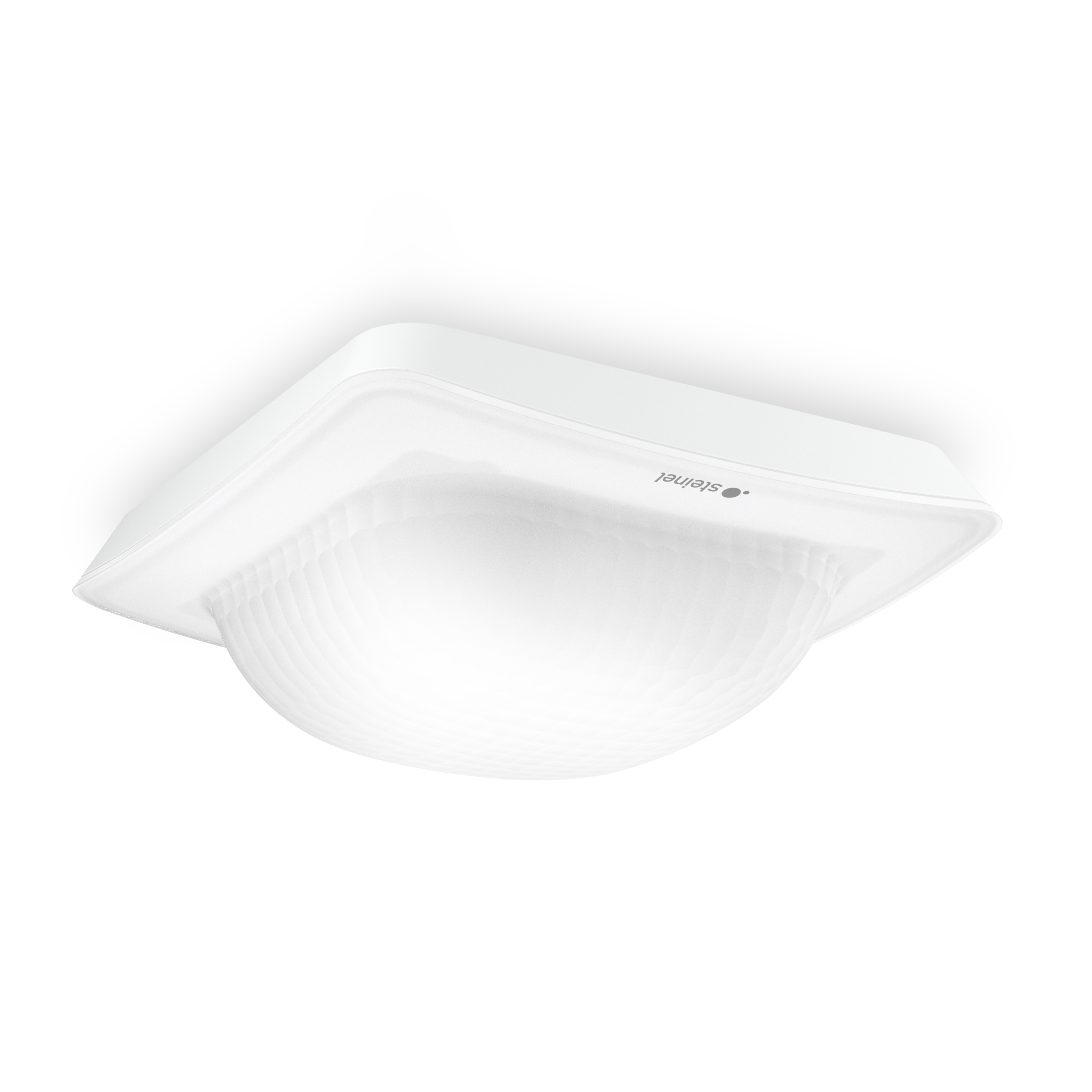

Steinel IR Quattro HD-2 24m DALI-2 Input Device - Unterputz

EAN-Nr. 4007841064372

ELDAS®-Nr 064372

Preis: Bitte einloggen, um Preise zu sehen

Ausführung

DALI-2 Application Controller 230V COM1 KNX IP (REST API, MQTT, BacNet) 230V COM2 DALI-2 Input-Device Bluetooth Input-Device

Montageart

Unterputz Aufputz Deckeneinbau

Der Infrarot-Präsenzmelder IR Quattro HD-2 bietet eine 360°-Erfassung und kann über Bluetooth kabellos digital eingestellt und vernetzt werden. Die vier verbauten Pyro-Sensoren sind einzeln an- und abwählbar. Erhältlich ist der Präsenzmelder der neuesten Generation als Unterputz- und Aufputz-Variante für die Schnittstellen COM1, COM2, DALI-2 IPD, KNX V3.5, IP und BT IPD sowie als Deckeneinbau-Version für die Schnittstellen COM1 und KNX V3.5. Neben Präsenzfunktion und Helligkeit lassen sich auf Basis von IP, KNX und DALI-2 IPD zusätzlich die Temperatur sowie die Luftfeuchte messen. Der Präsenzmelder eignet sich für Montagehöhen von 2,50 m bis 10 m und bietet 5.200 Schaltzonen. Die maximale radiale Reichweite liegt bei 81 m2 (9 x 9 m), die maximale tangentiale Reichweite beträgt 576 m2 (24 x 24 m).

Passivinfrarot-Präsenzmelder mit quadratischer 360° Erfassung

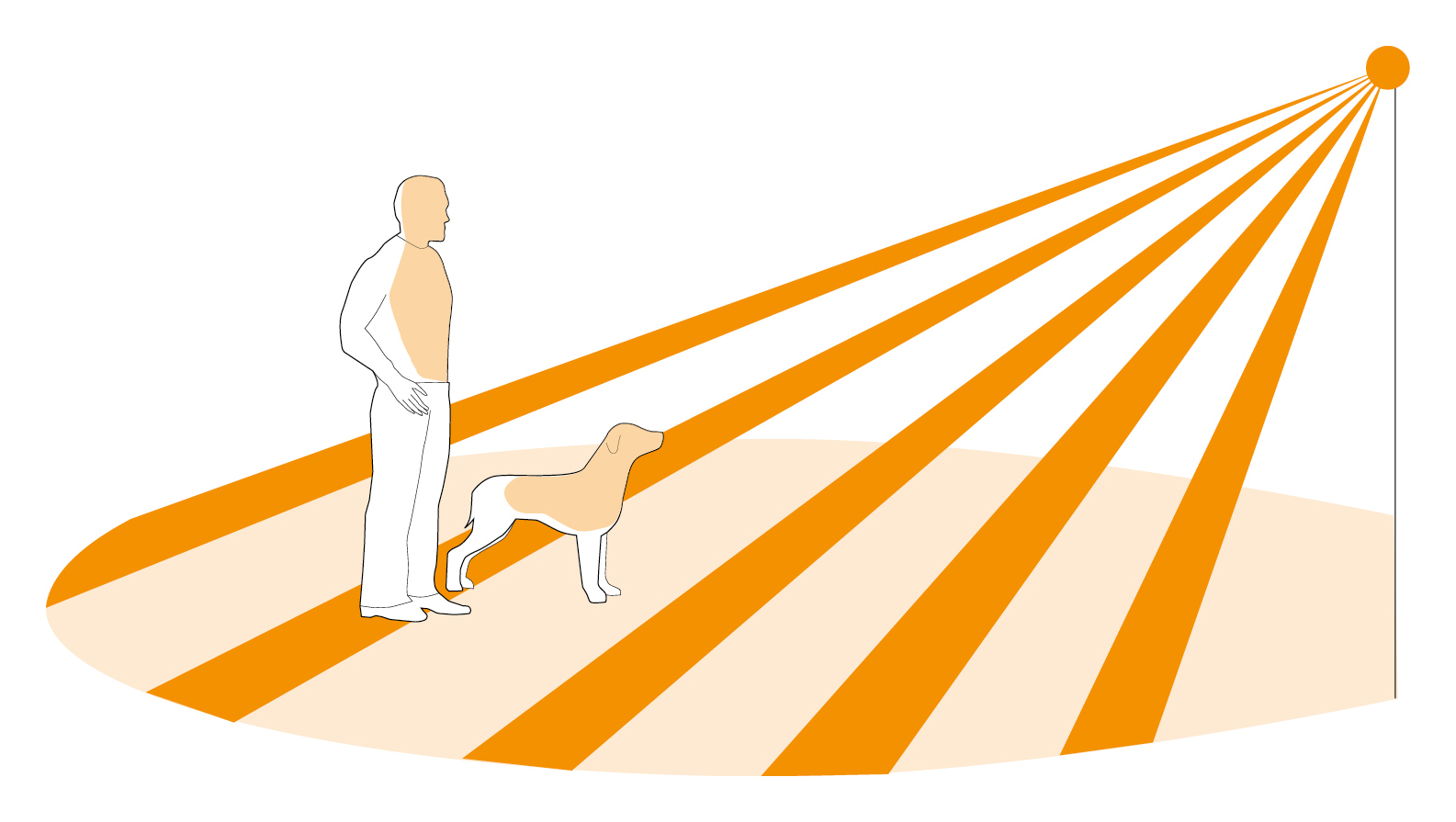

5.200 Schaltzonen für feinste Erkennung
Bietet den grössten Erfassungsbereich in unserem IR-Sortiment
4 Pyrosensoren einzeln de-/ aktivierbar
Sensitivität digital einstellbar
Messung von Präsenz und Helligkeit
Temperatur- und Luftfeuchtemessung bei IP, KNX und DALI-2 IPD
Einstellung und Vernetzung per Bluetooth
Ideal für Grossraumbüros und Klassenzimmer

Identifikation

Ausführung Präsenzmelder

Hersteller Steinel

E-Nummer 535900070

Varianten

Ausfuehrung DALI-2 Input-Device

Montageart Unterputz

Abmessungen

Abmessungen L × B × H 69 x 103 x 103 mm

VPE1 Nettogewicht 0.1400

Elektrik

Netzanschluss 12.5 – 22 V

Eigenverbrauch 0,3 W

Versorgungsspannung Detail Dali-Bus

Steuerausgang DALI Adressable/Slave

Livelink-Werte Bewegungserfassung Helligkeitswert Präsenzerfassung

Max. Stromaufnahme gemäss IEC 62386-101 84 mA

Typische Stromaufnahme bei 16 V Eingangsspannung 19 mA

Max. Stromaufnahme bei 10 V Eingangsspannung im regulären Betrieb 32 mA

Sensorik

Montagehöhe max. 10,00 m

Sensortechnologie Passiv Infrarot

Erfassungswinkel 360 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Ja

Reichweite radial 9 x 9 m (81 m²)

Reichweite tangential 24 x 24 m (576 m²)

Montagehöhe 2,50 – 10,00 m

Reichweite Präsenz 9 x 9 m (81 m²)

Optimale Montagehöhe 2,8 m

Nevalux Sensortechnologie BT SIG Mesh, DALI 2

Vernetzung

Vernetzung Ja

Vernetzung via DALI-Bus

Mit Busankopplung Ja

Lichttechnik

Softlichtstart Nein

Dauerlicht schaltbar

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 2000 lx

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Funktionen Bewegungssensor Präsenzfunktion Präsenzmelderlogik

Einstellungen via Bus Bluetooth Mesh App

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur von 0 bis 40 °C

Montageort Decke

Anwendung Ort Innenbereich

Montageart Unterputz

Werkstoff Kunststoff

Anwendung Raum Hörsaal Klassenzimmer Grossraumbüro Hochregallager Produktionsbereich Konferenzraum / Besprechungsraum Dienstzimmer Aufenthaltsraum Umkleide Rezeption / Lobby Sporthalle Parkhaus / Tiefgarage Speisesaal / Kantine Innenbereich

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

UV-beständiger Kunststoff

Technische Zeichnung

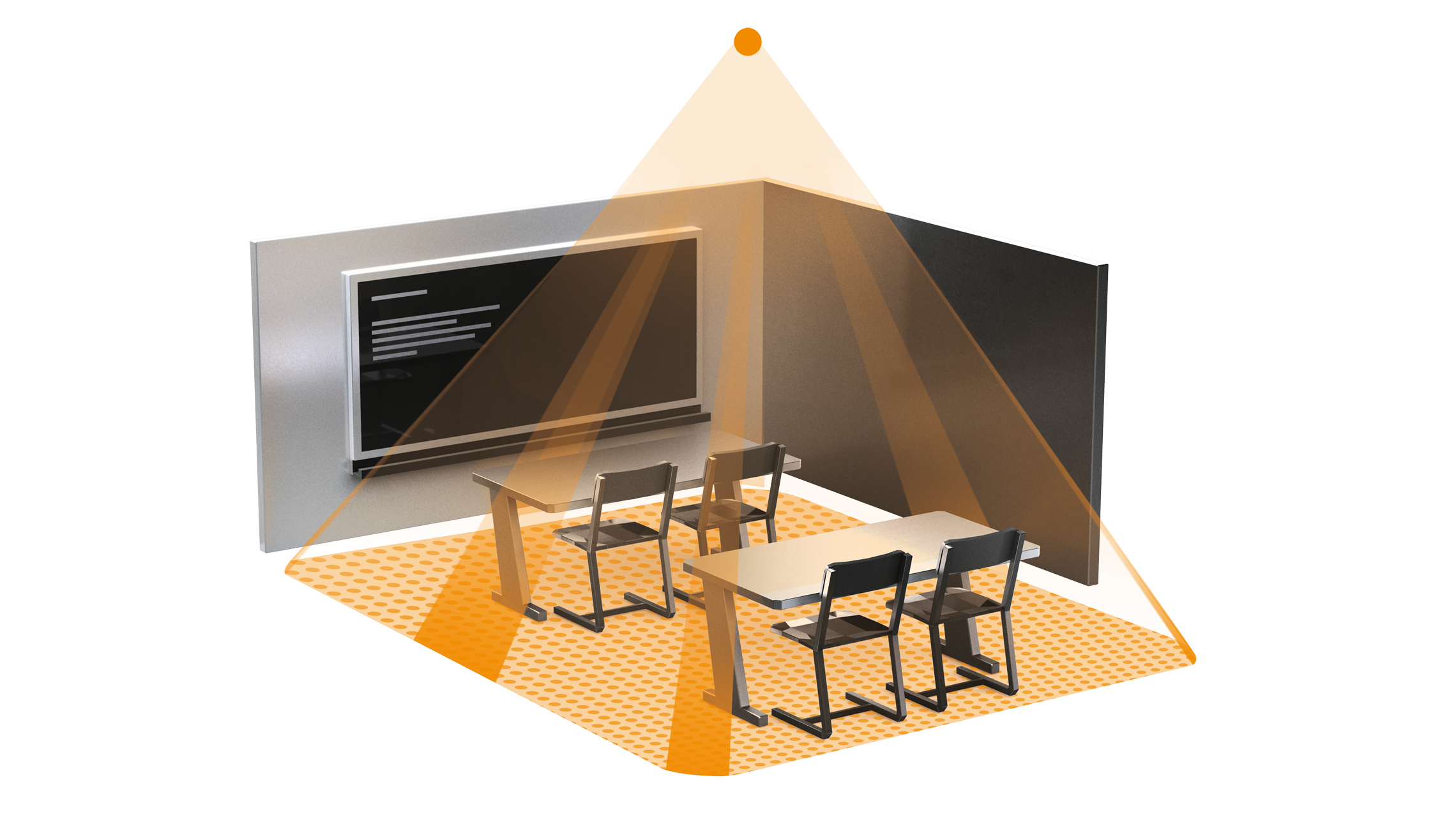

Sensorerfassungsbereiche

Schaltplan 1

Schaltplan Vernetzung DALI-2 APC mit DALI-2 IPD
