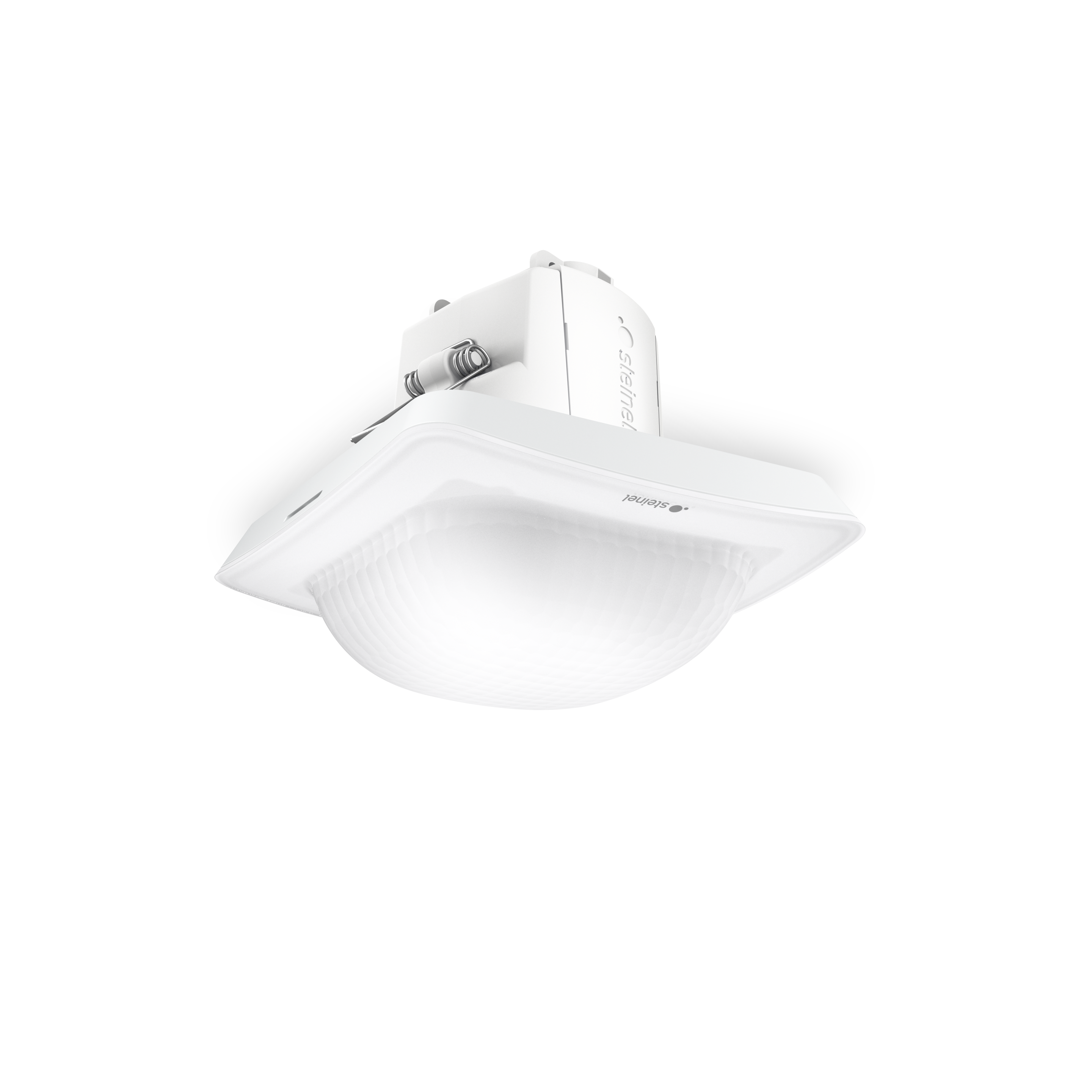

Steinel IR Quattro HD-2 24m KNX - Deckeneinbau weiss

EAN-Nr. 4007841079413

ELDAS®-Nr 079413

Preis: Bitte einloggen, um Preise zu sehen

Ausführung

DALI-2 Application Controller 230V COM1 KNX IP (REST API, MQTT, BacNet) 230V COM2 DALI-2 Input-Device Bluetooth Input-Device

Montageart

Unterputz Aufputz Deckeneinbau

Der Infrarot-Präsenzmelder IR Quattro HD-2 bietet eine 360°-Erfassung und kann über Bluetooth kabellos digital eingestellt und vernetzt werden. Die vier verbauten Pyro-Sensoren sind einzeln an- und abwählbar. Erhältlich ist der Präsenzmelder der neuesten Generation als Unterputz- und Aufputz-Variante für die Schnittstellen COM1, COM2, DALI-2 IPD, KNX V3.5, IP und BT IPD sowie als Deckeneinbau-Version für die Schnittstellen COM1 und KNX V3.5. Neben Präsenzfunktion und Helligkeit lassen sich auf Basis von IP, KNX und DALI-2 IPD zusätzlich die Temperatur sowie die Luftfeuchte messen. Der Präsenzmelder eignet sich für Montagehöhen von 2,50 m bis 10 m und bietet 5.200 Schaltzonen. Die maximale radiale Reichweite liegt bei 81 m2 (9 x 9 m), die maximale tangentiale Reichweite beträgt 576 m2 (24 x 24 m).

Passivinfrarot-Präsenzmelder mit quadratischer 360° Erfassung
5.200 Schaltzonen für feinste Erkennung
Bietet den grössten Erfassungsbereich in unserem IR-Sortiment
4 Pyrosensoren einzeln de-/ aktivierbar
Sensitivität digital einstellbar
Messung von Präsenz und Helligkeit
Temperatur- und Luftfeuchtemessung bei IP, KNX und DALI-2 IPD
Einstellung und Vernetzung per Bluetooth
Ideal für Grossraumbüros und Klassenzimmer

Identifikation

Ausführung Präsenzmelder

Hersteller Steinel

E-Nummer 535900060

Varianten

Ausfuehrung KNX

Montageart Deckeneinbau

Abmessungen

Abmessungen L × B × H 106 x 103 x 103 mm

VPE1 Nettogewicht 0.1800

Elektrik

Netzanschluss 30 V

Eigenverbrauch 0,3 W

Versorgungsspannung Detail KNX-Bus

Sensorik

Montagehöhe max. 10,00 m

Sensortechnologie Passiv Infrarot

Erfassungswinkel 360 °

Öffnungswinkel 160 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Ja

Reichweite radial 9 x 9 m (81 m²)

Reichweite tangential 24 x 24 m (576 m²)

Montagehöhe 2,50 – 10,00 m

Reichweite Präsenz 9 x 9 m (81 m²)

Optimale Montagehöhe 2,8 m

Nevalux Sensortechnologie BT SIG Mesh, KNX

Vernetzung

Vernetzung Ja

Vernetzung via KNX-Bus Bluetooth Mesh

KNX-Funktionen Behaglichkeit Dämmerungsschalter Einzelpyroauswertung Grundlichtfunktion Helligkeitswert HLK-Ausgang Konstantlichtregelung Lichtausgang 4x Luftfeuchte-Ausgang Präsenz-Ausgang Tag- / Nachtfunktion Taupunkt Temperatur-Ausgang Logikgatter

Mit Busankopplung Ja

Lichttechnik

Softlichtstart Ja

Dauerlicht schaltbar

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 2000 lx

Zeiteinstellung 10 s – 1092 Min.

Grundlichtfunktion Ja

Hauptlicht einstellbar 0 - 100 %

Einstellungen via Bus ETS-Software App Potis Bluetooth Mesh

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur von 0 bis 40 °C

Montageort Decke

Anwendung Ort Innenbereich

Montageart Deckeneinbau

Werkstoff Kunststoff

Anwendung Raum Hörsaal Klassenzimmer Grossraumbüro Hochregallager Produktionsbereich Konferenzraum / Besprechungsraum Dienstzimmer Aufenthaltsraum Umkleide Rezeption / Lobby Sporthalle Parkhaus / Tiefgarage Speisesaal / Kantine Innenbereich

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Texte & Marketing

KNX-Beschreibung https://pim.steinel.de/admin/ImageServer.php?ID=59320a250572@steinel&rand=57ba8587bf7267a0c7bd51a6d512acd1&lang=2&force=true&download=true&omitPreview=true

UV-beständiger Kunststoff

Technische Zeichnung

Sensorerfassungsbereich

Produktdatenblatt Bedienungsanleitung Konformitätserklärung Produktbroschüre
