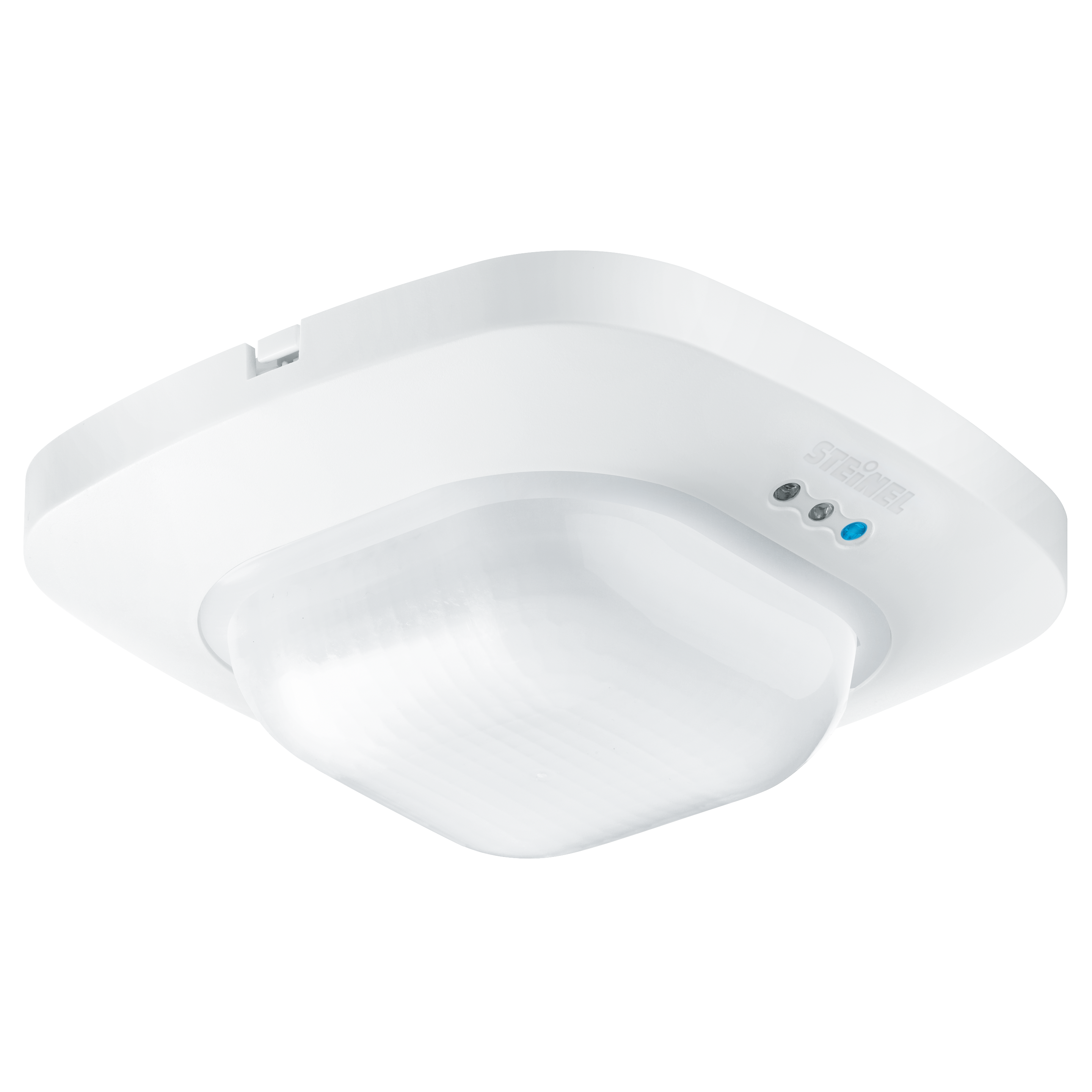

Steinel IR Quattro HD 24m DALI-2 Input Device

EAN-Nr. 4007841057497

ELDAS®-Nr 057497

Preis: Bitte einloggen, um Preise zu sehen

Ausführung

DALI-2 Application Controller KNX DALI-2 Input-Device 230V 1 Kanal 230V 2 Kanal

Farbe

Weiss schwarz

Montageart

Unterputz Aufputz

HD gibt es nicht nur beim Fernsehen, sondern ab sofort auch bei Präsenzmeldern. Denn Presence Control PRO IR Quattro HD steht für eine extrem hochauflösende Erfassung. 4.800 Schaltzonen und quadratische Erfassung mit einem echten Präsenzbereich von 64 m² lassen keinerlei Raum für Fehlschaltungen und tote Winkel. Einzigartig: Der Präsenzbereich ist ohne die geringsten Qualitätsverluste mechanisch skalierbar. Die Einsätze des IR Quattro HD in mittleren bis grossen Büros, Besprechungsräumen, Klassenräumen und Hörsälen sowie Sport- und Lagerhallen können so präzise geplant werden. Davon können andere nur träumen.

Identifikation

Ausführung Präsenzmelder

Hersteller Steinel

E-Nummer 535932300

Varianten

Ausfuehrung DALI-2 Input-Device

Farbe Weiss

Montageart Unterputz

Abmessungen

Abmessungen L × B × H 70 x 120 x 120 mm

VPE1 Nettogewicht 0.0920

Elektrik

Netzanschluss 12 – 22,5 V

Versorgungsspannung Detail Dali-Bus

Schaltausgang 2 potenzialfrei Nein

Steuerausgang DALI Adressable/Slave

Max. Stromaufnahme gemäss IEC 62386-101 42 mA

Typische Stromaufnahme bei 16 V Eingangsspannung 6 mA

Max. Stromaufnahme bei 10 V Eingangsspannung im regulären Betrieb 8 mA

Sensorik

Montagehöhe max. 10,00 m

Sensortechnologie Passiv Infrarot

Mit Bewegungsmelder Ja

Erfassungswinkel 360 °

Öffnungswinkel 160 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Ja

Reichweite radial 8 x 8 m (64 m²)

Reichweite tangential 20 x 20 m (400 m²)

Erfassungsebenen 13

Schaltzonen 4800 Schaltzonen

Montagehöhe 2,50 – 10 m

Reichweite Präsenz 8 x 8 m (64 m²)

Optimale Montagehöhe 2,8 m

Nevalux Sensortechnologie DALI 2

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Vernetzung via DALI-Bus

Anzahl DALI-Teilnehmer 4.0000

Mit Busankopplung Ja

Lichttechnik

Softlichtstart Nein

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 10 – 1000 lx

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Funktionen Präsenzfunktion

Einstellungen via Bus

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Nein

Gehäuse & Material

Umgebungstemperatur von -25 bis 50 °C

Montageort Decke

Anwendung Ort Innenbereich

Montageart Unterputz

Werkstoff Kunststoff

Anwendung Raum Klassenzimmer Hörsaal Grossraumbüro Hochregallager Produktionsbereich Konferenzraum / Besprechungsraum Dienstzimmer Aufenthaltsraum Umkleide Sporthalle Rezeption / Lobby Parkhaus / Tiefgarage Innenbereich

Farbe Weiss

Farbe RAL 9010
