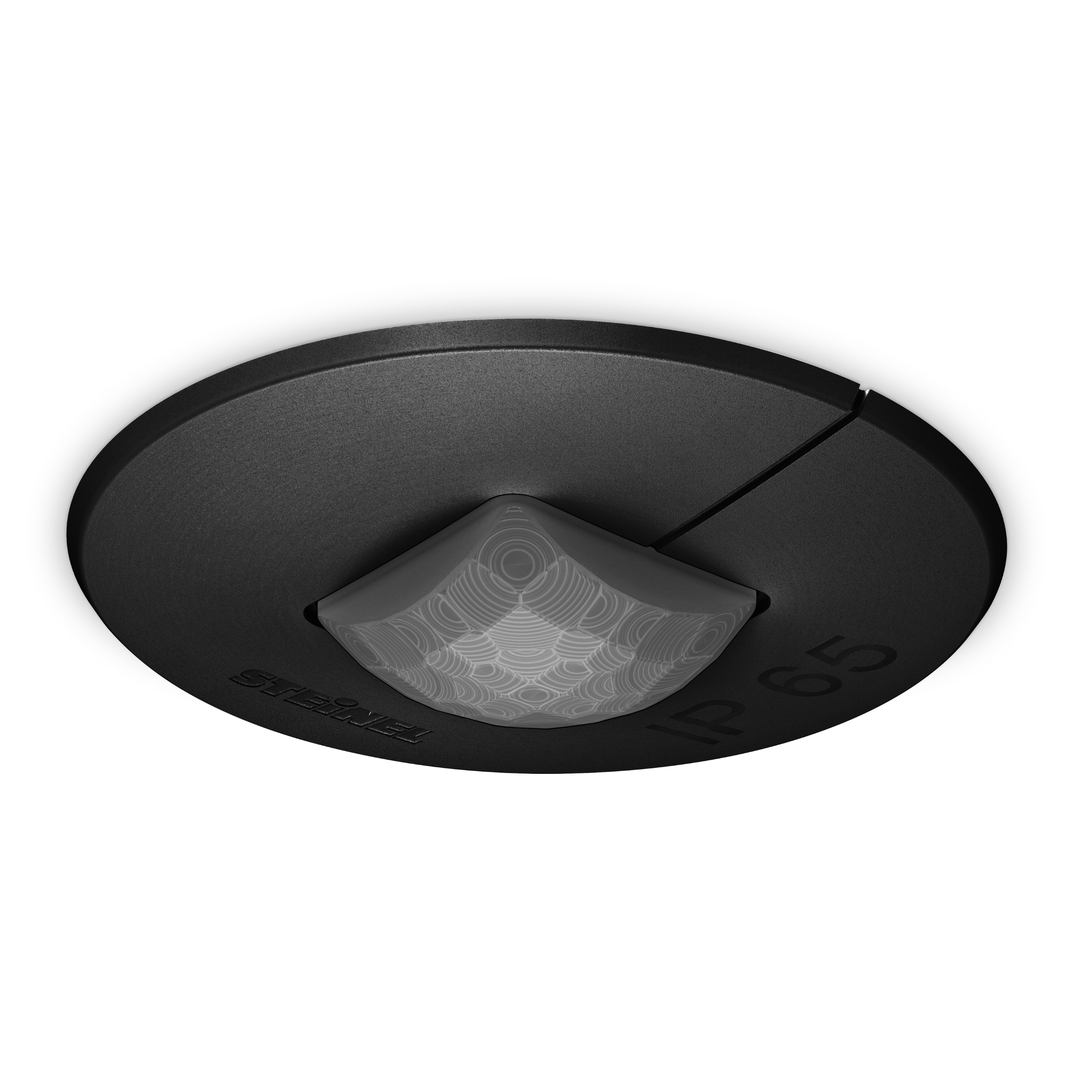

Steinel IR Quattro MICRO 6m COM1 - schwarz

EAN-Nr. 4007841068639

ELDAS®-Nr 068639

Preis: Bitte einloggen, um Preise zu sehen

Ausführung

KNX 230V 1 Kanal DALI-2

Farbe

Weiss schwarz

Von Architekten und Planern gefordert, von STEINEL gemacht. Der IR Quattro MICRO erfüllt viele Wünsche. Sein kleines Einbaumass und die geringe Aufbauhöhe machen ihn perfekt für Anwendungen, bei denen keine störenden Installationen an der Decke gewünscht sind. Die Mikro-Präzisionslinse misst gerade einmal 15 x 15 mm. Seine Leistung ist trotz der Grösse beeindruckend. Der 360° Infrarot-Präsenzmelder erfasst 36 m². Dank der IP65 Zertifizierung kann er auch in Feuchträumen eingesetzt werden. Der IR Quattro MICRO -unser Kleinster mit grossem Potential.

Identifikation

Ausführung Präsenzmelder

Hersteller Steinel

E-Nummer 535918125

Varianten

Ausfuehrung 230V 1 Kanal

Farbe schwarz

Abmessungen

Abmessungen Ø × H 43 x 75 mm

VPE1 Nettogewicht 0.2320

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz

Leistung 1000 W

Schaltausgang 1 ohmsch 1000 W

Leuchtstofflampen EVG 500 W

Leuchtstofflampen unkompensiert 400 VA

Leuchtstofflampen reihenkompensiert 400 VA

Leuchtstofflampen parallelkompensiert 400 VA

Schaltausgang 1 Niedervolt-Halogenlampen 1000 VA

LED-Lampen < 2 W 100 W

LED-Lampen > 2 W < 8 W 300 W

LED-Lampen > 8 W 600 W

Kapazitive Belastung in µF 176 µF

Eigenverbrauch 0,5 W

Schaltausgang 1 Anzahl LED/Leuchtstofflampen 8.0000

Schaltausgang 1 potenzialfrei Nein

Einschaltstrom maximal 10 A

Sensorik

Montagehöhe max. 5,00 m

Sensortechnologie Passiv Infrarot

Mit Bewegungsmelder Ja

Erfassungswinkel 360 °

Öffnungswinkel 90 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Nein

Reichweite radial 4 x 4 m (16 m²)

Reichweite tangential 6 x 6 m (36 m²)

Schaltzonen 168 Schaltzonen

Montagehöhe 2,00 – 5,00 m

Reichweite Präsenz 4 x 4 m (16 m²)

Optimale Montagehöhe 2,8 m

Nevalux Sensortechnologie Ein / Aus

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Master Master/Slave

Vernetzung via Kabel

Lichttechnik

Softlichtstart Nein

Dauerlicht schaltbar

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 1000 lx

Zeiteinstellung 5 s – 60 Min.

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Einstellungen via Fernbedienung Smart Remote

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP65

Umgebungstemperatur von -25 bis 55 °C

Werkstoff des Gehäuses Kunststoff

Werkstoff der Abdeckung Ohne Abdeckung

Montageort Decke

Anwendung Ort Innenbereich

Montageart Deckeneinbau

Werkstoff Kunststoff

Anwendung Raum Einzelbüro Hotelzimmer Pflegezimmer Funktionsraum / Nebenraum WC / Waschraum Innenbereich

Farbe Schwarz

Farbe RAL 9005

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Medien & Dateien

Schaltplan 3 Text Schaltplan Master-Slave Vernetzung

Cross-/Up-Selling

Zubehörteile 12367,13685,13686

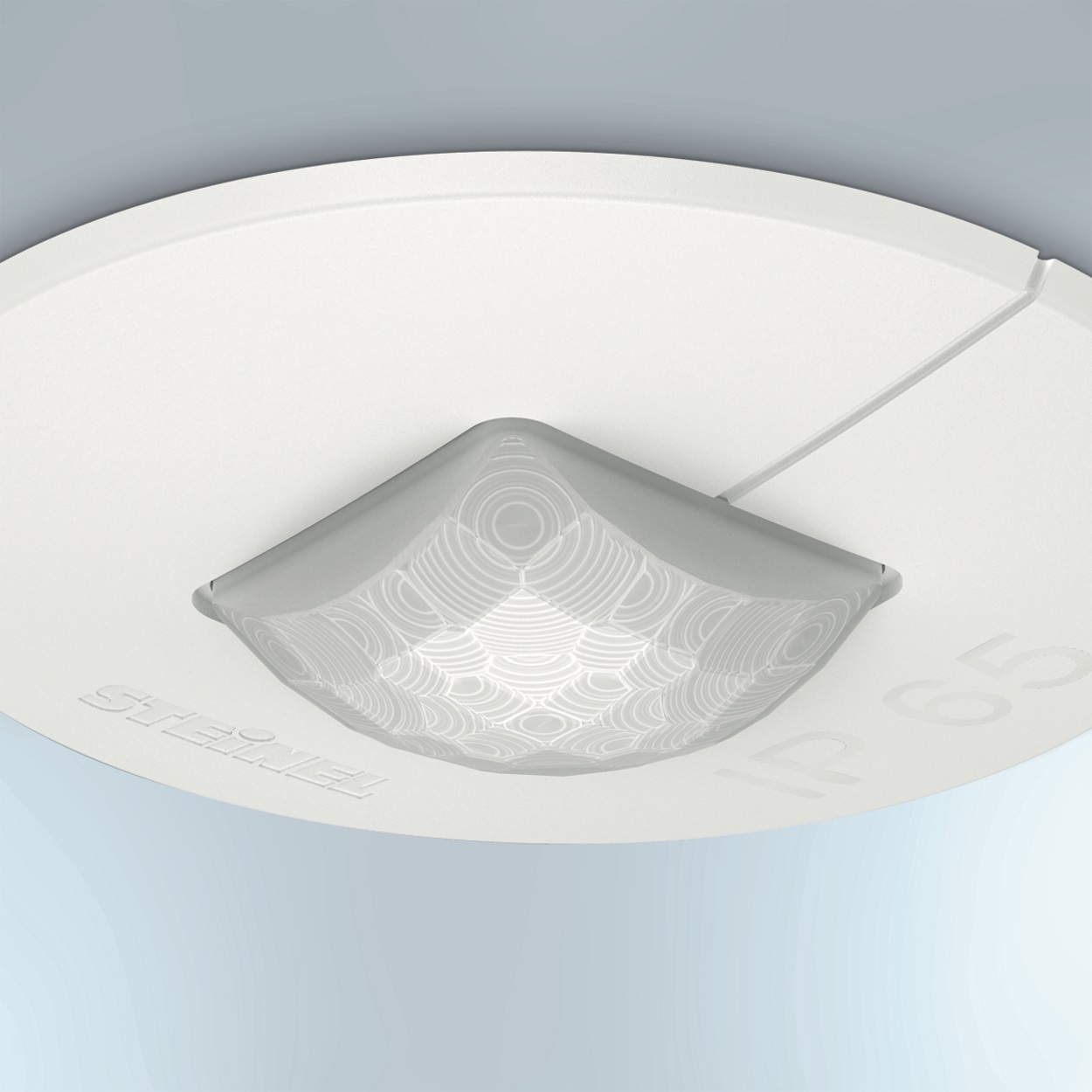

Infrarot-Präzisionslinse im Miniformat

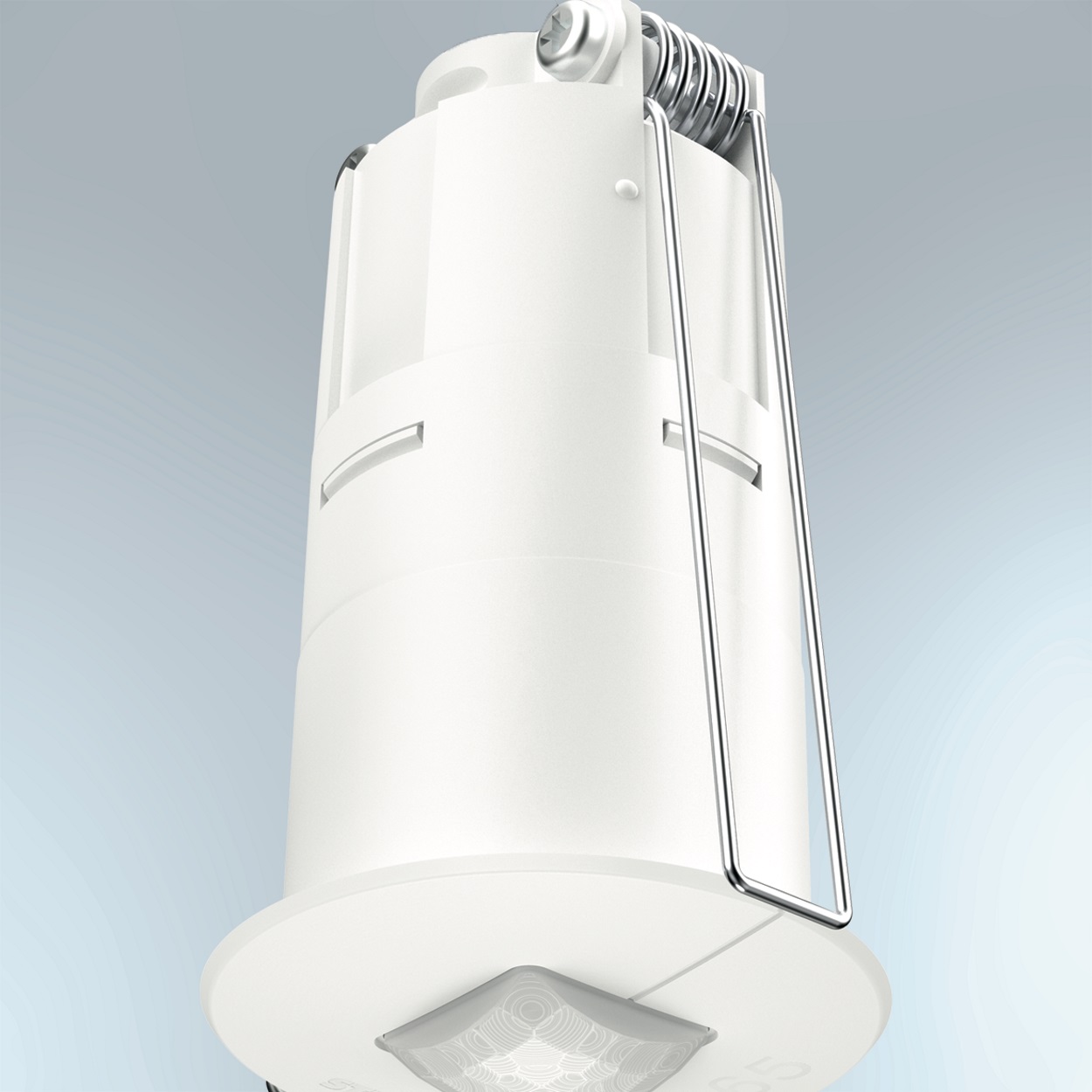

Mit Federklammern

Nur mit optionalen Fernbedienungen einstellbar

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Master-Master Vernetzung

Produktdatenblatt Bedienungsanleitung Konformitätserklärung Produktbroschüre
