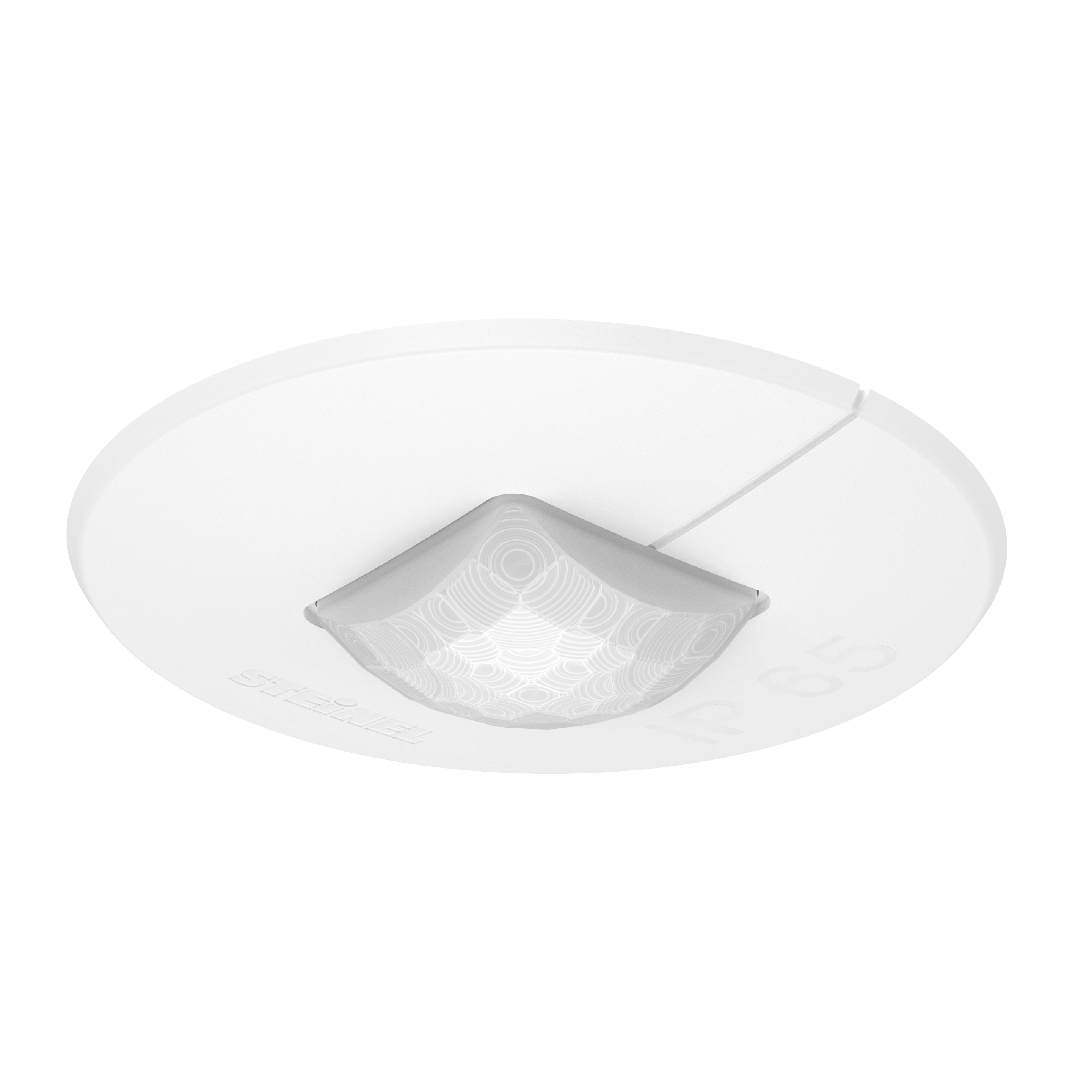

Steinel IR Quattro MICRO 6m DALI-2 Input Device - weiss

EAN-Nr. 4007841053871

ELDAS®-Nr 053871

Preis: Bitte einloggen, um Preise zu sehen

Ausführung

KNX 230V 1 Kanal DALI-2

Farbe

Weiss schwarz

Von Architekten und Planern gefordert, von STEINEL gemacht. Der IR Quattro MICRO erfüllt viele Wünsche. Sein kleines Einbaumass und die geringe Aufbauhöhe machen ihn perfekt für Anwendungen, bei denen keine störenden Installationen an der Decke gewünscht sind. Die Mikro-Präzisionslinse misst gerade einmal 15 x 15 mm. Seine Leistung ist trotz der Grösse beeindruckend. Der 360° Infrarot-Präsenzmelder erfasst 36 m². Dank der IP65 Zertifizierung kann er auch in Feuchträumen eingesetzt werden. Der IR Quattro MICRO -unser Kleinster mit grossem Potential.

Identifikation

Ausführung Präsenzmelder
Hersteller Steinel
E-Nummer 535933806

Varianten

Ausfuehrung DALI-2
Farbe Weiss

Abmessungen

Abmessungen L × B × H 75 x 43 x 43 mm
Abmessungen Ø × H 43 x 75 mm
VPE1 Nettogewicht 0.1320

Elektrik

Netzanschluss 12 – 22,5 V
Versorgungsspannung Detail Dali-Bus
Steuerausgang DALI Adressable/Slave
Einschaltstrom maximal 10 A
Max. Stromaufnahme gemäss IEC 62386-101 12 mA
Typische Stromaufnahme bei 16 V Eingangsspannung 4 mA
Max. Stromaufnahme bei 10 V Eingangsspannung im regulären Betrieb 5 mA

Sensorik

Montagehöhe max. 5,00 m
Sensortechnologie Passiv Infrarot
Mit Bewegungsmelder Ja
Erfassungswinkel 360 °
Öffnungswinkel 90 °
Unterkriechschutz Ja
Segmentweise Ausblendung Nein
Elektronische Skalierbarkeit Nein
Mechanische Skalierbarkeit Nein
Reichweite radial 4 x 4 m (16 m²)
Reichweite tangential 6 x 6 m (36 m²)
Schaltzonen 168 Schaltzonen
Montagehöhe 2,00 – 5,00 m
Reichweite Präsenz 4 x 4 m (16 m²)
Optimale Montagehöhe 2,8 m
Nevalux Sensortechnologie DALI 2

Vernetzung

Vernetzung Ja
Art der Vernetzung Master/Slave
Vernetzung via DALI-Bus
Anzahl DALI-Teilnehmer 2.0000
Mit Busankopplung Ja

Lichttechnik

Softlichtstart Nein
Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja
Dämmerungseinstellung 2 – 1000 lx
Grundlichtfunktion Nein
Hauptlicht einstellbar Nein
Einstellungen via Bus
Mit Fernbedienung Nein
Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP65
Umgebungstemperatur von -25 bis 55 °C
Werkstoff des Gehäuses Kunststoff
Werkstoff der Abdeckung Ohne Abdeckung
Montageort Decke
Anwendung Ort Innenbereich
Montageart Deckeneinbau
Werkstoff Kunststoff
Anwendung Raum Einzelbüro Hotelzimmer Pflegezimmer Funktionsraum / Nebenraum WC / Waschraum Innenbereich
Farbe Weiss
Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre
Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

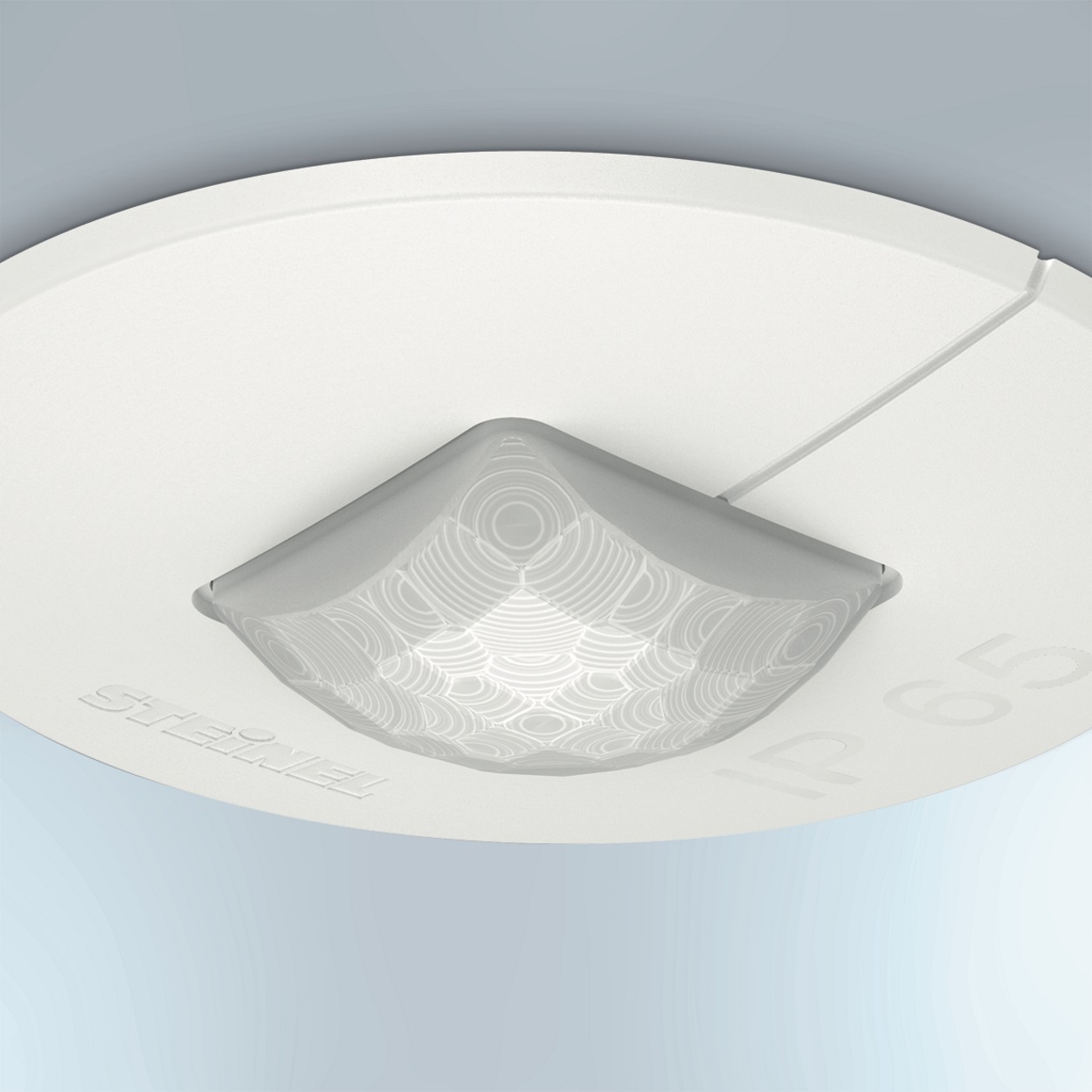

Infrarot-Präzisionslinse im Miniformat

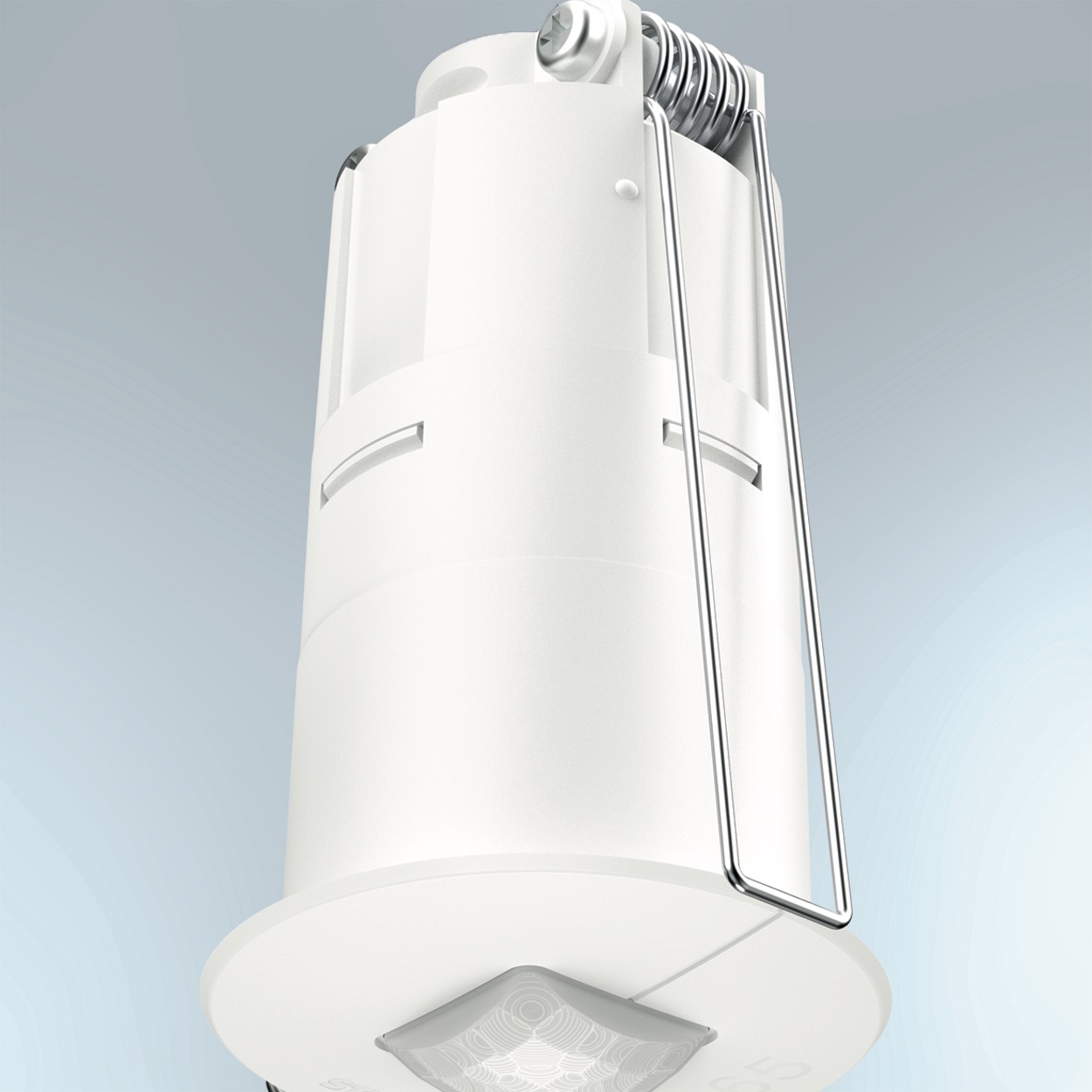

Mit Federklammern

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan
