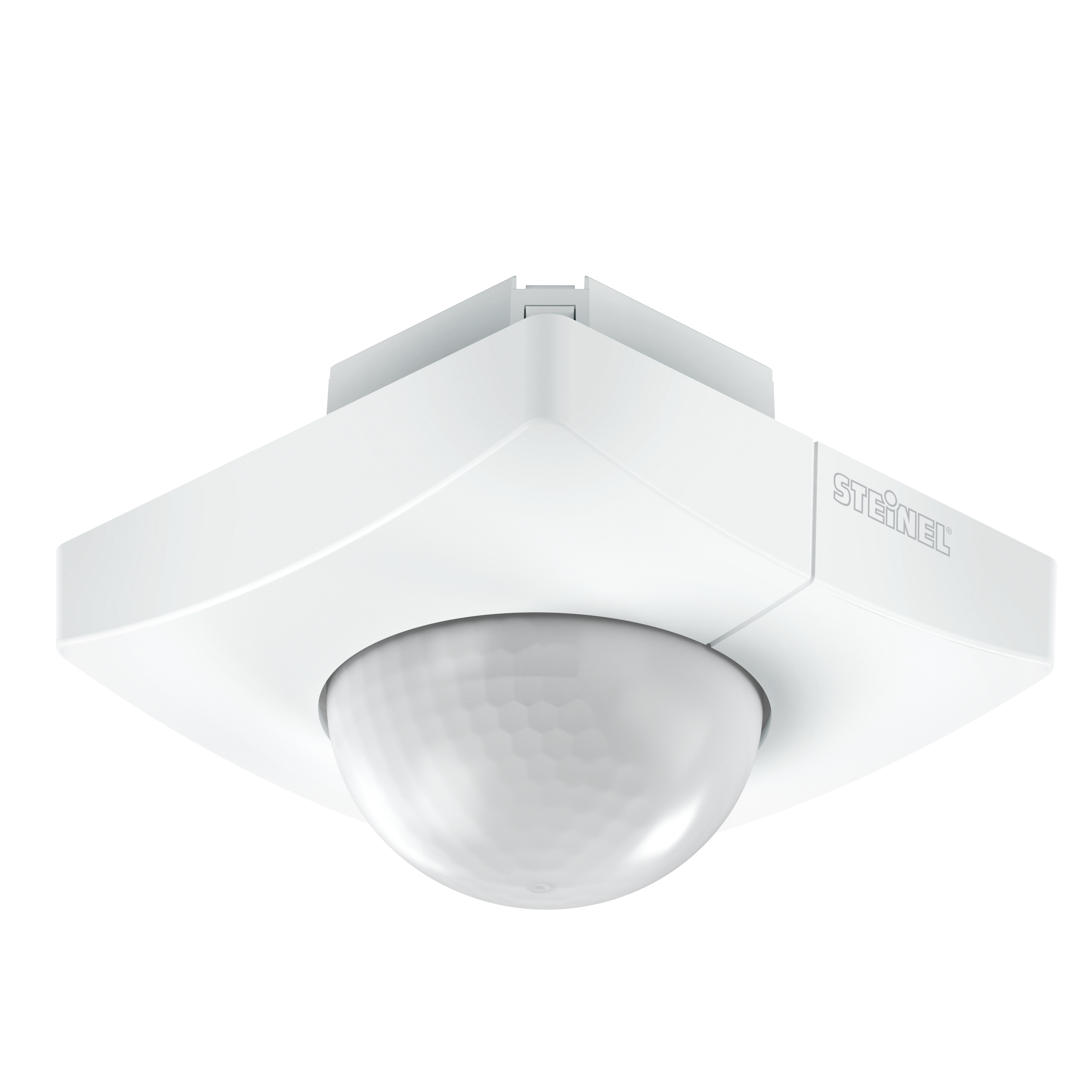

Steinel IS 345 COM1 - Unterputz eckig

EAN-Nr. 4007841033804

ELDAS®-Nr 033804

Preis: Bitte einloggen, um Preise zu sehen

Ausführung

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potential Free)

Montageart

Unterputz Aufputz

Montagehöhe

Montagehöhe 2.5 bis 4 Meter Montagehöhe 4 bis 14 Meter

Form

Eckig Rund

Gänge und lange Flure haben spezielle Anforderungen an die Leistung von Sensoren. Schmal aber lang muss das Erfassungsfeld des Sensors sein. Nur so lassen sich mit möglichst wenigen Sensoren, lange Abschnitte zielgerichtet abdecken. Der IS 345 ist der vielfach bewährte Spezialist für solche Anwendungen in Innenbereichen. Er verfügt über eine spezielle Gang- Erfassung und einen Öffnungswinkel von 45°. Damit überwacht er bis 23 x 6 Meter tangential.

Identifikation

Ausführung Bewegungsmelder

Hersteller Steinel

E-Nummer 535941260

Varianten

Ausfuehrung COM1

Montageart Unterputz

Montagehoehe Montagehöhe 2.5 bis 4 Meter

Form Eckig

Abmessungen

Abmessungen L × B × H 78 x 94 x 94 mm

VPE1 Nettogewicht 0.1510

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz

Leistung 2000 W

Schaltausgang 1 ohmsch 2000 W

Leuchtstofflampen EVG 1500 W

Leuchtstofflampen unkompensiert 1000 VA

Leuchtstofflampen reihenkompensiert 400 VA

Leuchtstofflampen parallelkompensiert 400 VA

Schaltausgang 1 Niedervolt-Halogenlampen 2000 VA

LED-Lampen < 2 W 100 W

LED-Lampen > 2 W < 8 W 300 W

LED-Lampen > 8 W 600 W

Kapazitive Belastung in µF 176 µF

Schaltausgang 1 Anzahl LED/Leuchtstofflampen 8.0000

Einschaltstrom maximal 110 A

Sensorik

Montagehöhe max. 5,00 m

Sensortechnologie Passiv Infrarot

Erfassungswinkel Gang 360 °

Öffnungswinkel 45 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Nein

Reichweite radial 12 x 6 m (72 m²)

Reichweite tangential 23 x 6 m (138 m²)

Schaltzonen 280 Schaltzonen

Montagehöhe 2,50 – 5,00 m

Optimale Montagehöhe 2,8 m

Nevalux Sensortechnologie Ein / Aus

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Master

Vernetzung via Kabel

Vernetzung Anzahl

Lichttechnik

Softlichtstart Nein

Dauerlicht schaltbar, 4 h

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 1000 lx

Zeiteinstellung 5 s – 15 Min.

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Funktionen Normal- / Testbetrieb Manuell ON / ON-OFF

Einstellungen via Fernbedienung Potis Smart Remote

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur von -20 bis 50 °C

Montageort Decke

Anwendung Ort Innenbereich

Montageart Unterputz

Werkstoff Kunststoff

Anwendung Raum Flur / Gang Parkhaus / Tiefgarage Innenbereich

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Medien & Dateien

Schaltplan 3 Text Schaltplan Anschluss über Serienschalter für Hand- und Automatik-Betrieb

Schaltplan 4 Text Schaltplan Anschluss über einen Wechselschalter für Dauerlicht- und Automatik-Betrieb

Cross-/Up-Selling

Zubehörteile 12367,13686,21694

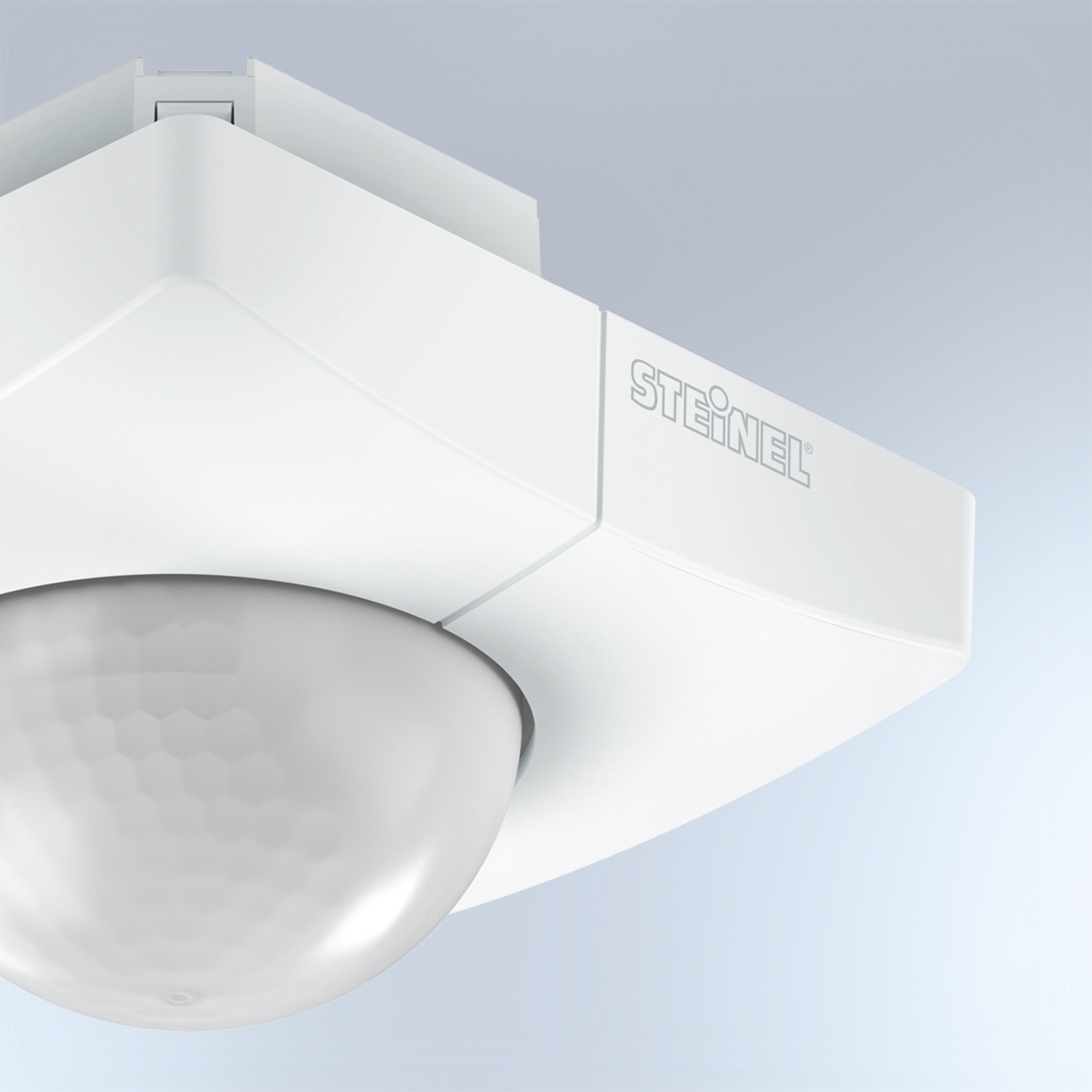

UV-beständiger Kunststoff

Optionale Fernbedienungen

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Vernetzung mehrerer Sensoren

Produktdatenblatt Bedienungsanleitung Konformitätserklärung

Smart Remote

Art.-Nr. 009151

Service Fernbedienung RC8

Art.-Nr. 559410

Schwarze Blende für IR-Sensoren Unterputz eckig

Art.-Nr. 056728
