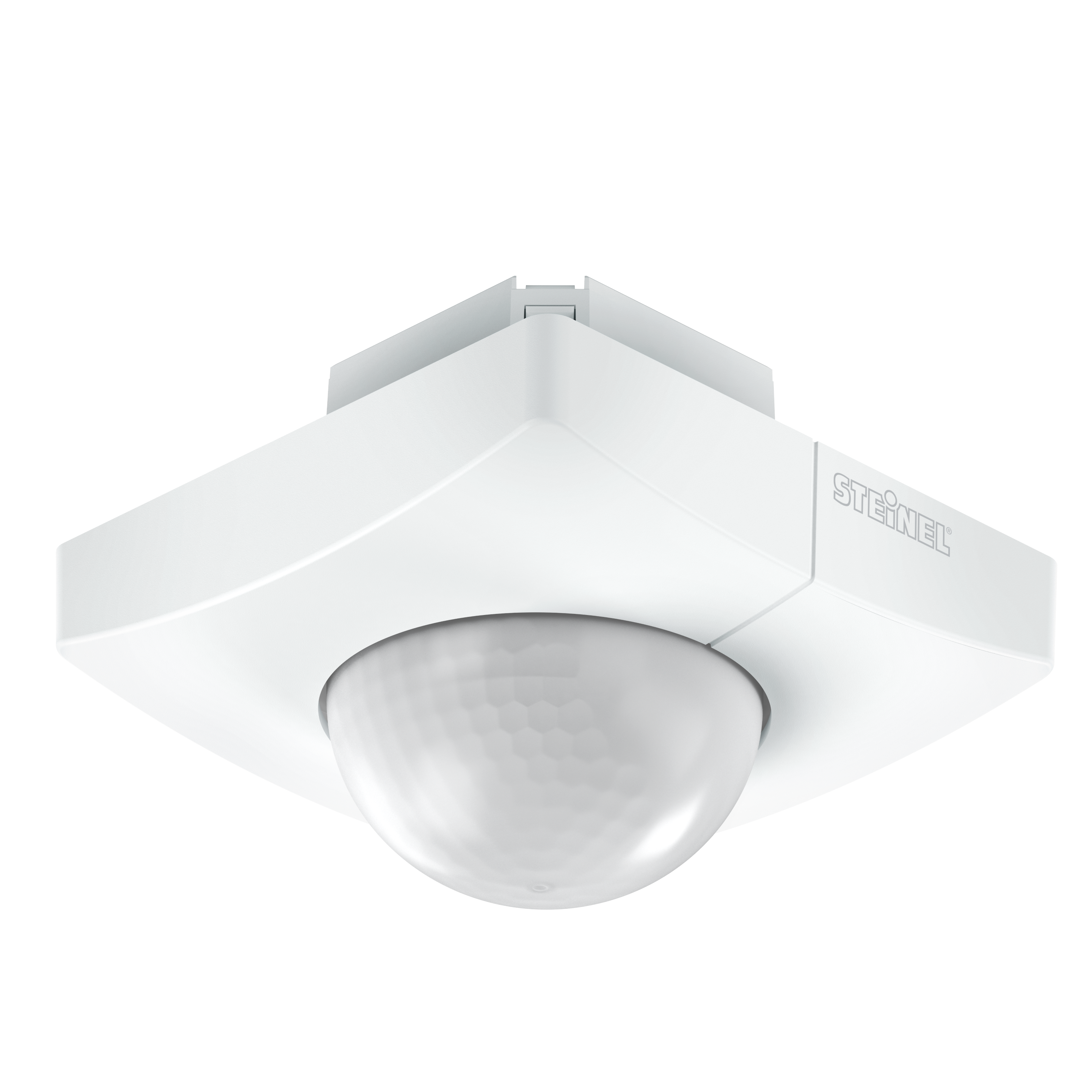

Steinel IS 345 DALI-2 Input Device - UP eckig
EAN-Nr. 4007841057282
ELDAS®-Nr 057282
Preis: Bitte einloggen, um Preise zu sehen
Ausführung
Montageart
Unterputz
Aufputz
Montagehöhe
Montagehöhe 2.5 bis 4 Meter
Montagehöhe 4 bis 14 Meter
Form
Eckig
Rund
Gänge und lange Flure haben spezielle Anforderungen an die Leistung von Sensoren. Schmal aber lang muss das Erfassungsfeld des Sensors sein. Nur so lassen sich mit möglichst wenigen Sensoren, lange Abschnitte zielgerichtet abdecken. Der IS 345 ist der vielfach bewährte Spezialist für solche Anwendungen in Innenbereichen. Er verfügt über eine spezielle Gang- Erfassung und einen Öffnungswinkel von 45°. Damit überwacht er bis 23 x 6 Meter tangential.
Identifikation
Ausführung
Bewegungsmelder
Hersteller
Steinel
E-Nummer
535941105
Varianten
Ausfuehrung
DALI-2 Input-Device
Montageart
Unterputz
Montagehoehe
Montagehöhe 2.5 bis 4 Meter
Form
Eckig
Abmessungen
Abmessungen L × B × H
78 x 94 x 94 mm
VPE1 Nettogewicht
0.1290
Elektrik
Netzanschluss
12 – 22,5 V / 50 – 60 Hz
Versorgungsspannung Detail
Dali-Bus
Steuerausgang DALI
Adressable/Slave
Max. Stromaufnahme gemäss IEC 62386-101
24 mA
Typische Stromaufnahme bei 16 V Eingangsspannung
5 mA
Max. Stromaufnahme bei 10 V Eingangsspannung im regulären Betrieb
7 mA
Sensorik
Montagehöhe max.
5,00 m
Sensortechnologie
Passiv Infrarot
Mit Bewegungsmelder
Ja
Erfassungswinkel
Gang
360 °
Öffnungswinkel
45 °
Unterkriechschutz
Ja
Segmentweise Ausblendung
Ja
Elektronische Skalierbarkeit
Nein
Mechanische Skalierbarkeit
Nein
Reichweite radial
12 x 6 m (72 m²)
Reichweite tangential
23 x 6 m (138 m²)
Schaltzonen
280 Schaltzonen
Montagehöhe
2,5 – 5 m
Optimale Montagehöhe
2,8 m
Nevalux Sensortechnologie
DALI 2
Vernetzung
Vernetzung
Ja
Art der Vernetzung
Master/Slave
Vernetzung via
DALI-Bus
Anzahl DALI-Teilnehmer
3.0000
Mit Busankopplung
Ja
Lichttechnik
Softlichtstart
Nein
Konstantlichtregelung
Nein
Einstellungen
Dämmerungsschalter
Ja
Dämmerungseinstellung
2 – 1000 lx
Grundlichtfunktion
Nein
Grundlichtfunktion Zeit
1-30 Min., ganze Nacht
Hauptlicht einstellbar
Nein
Einstellungen via
Bus
Mit Fernbedienung
Nein
Dämmerungseinstellung Teach
Nein
Gehäuse & Material
Schutzart
IP20
Umgebungstemperatur
von -20 bis 50 °C
Montageort
Decke
Anwendung Ort
Innenbereich
Montageart
Unterputz
Werkstoff
Kunststoff
Anwendung Raum
Flur / Gang
Parkhaus / Tiefgarage
Innenbereich
Farbe
Weiss
Farbe RAL
9003
Lieferumfang & Garantie
Herstellergarantie
5 Jahre
Inkl. Eckwandhalter
Nein
Zertifikate & EPREL
Ausweise/Zertifikate
DALI-2
Cross-/Up-Selling
Zubehörteile
12367,21694

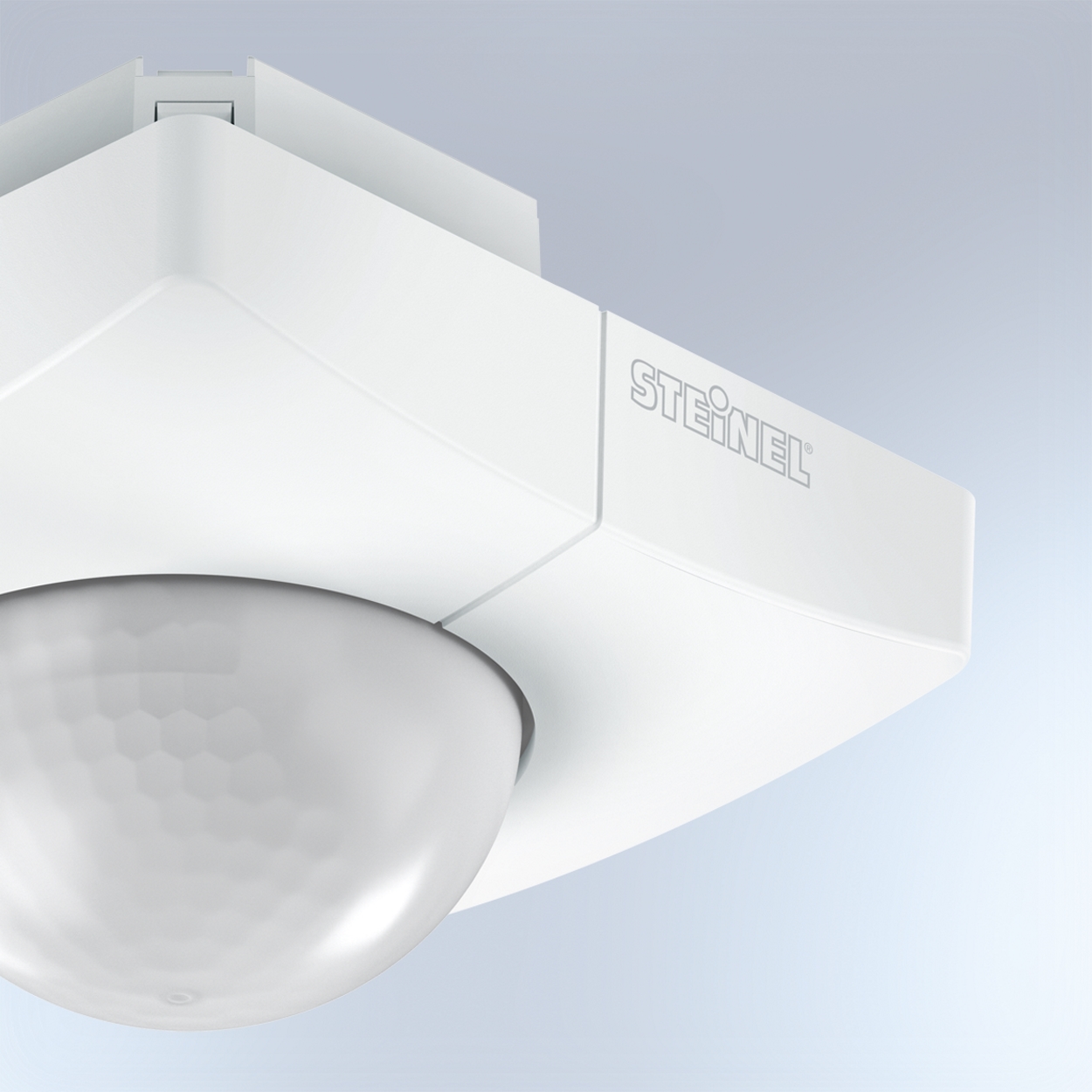

UV-beständiger Kunststoff
Technische Zeichnung
Sensorerfassungsbereich
Schaltplan 1
Schaltplan
