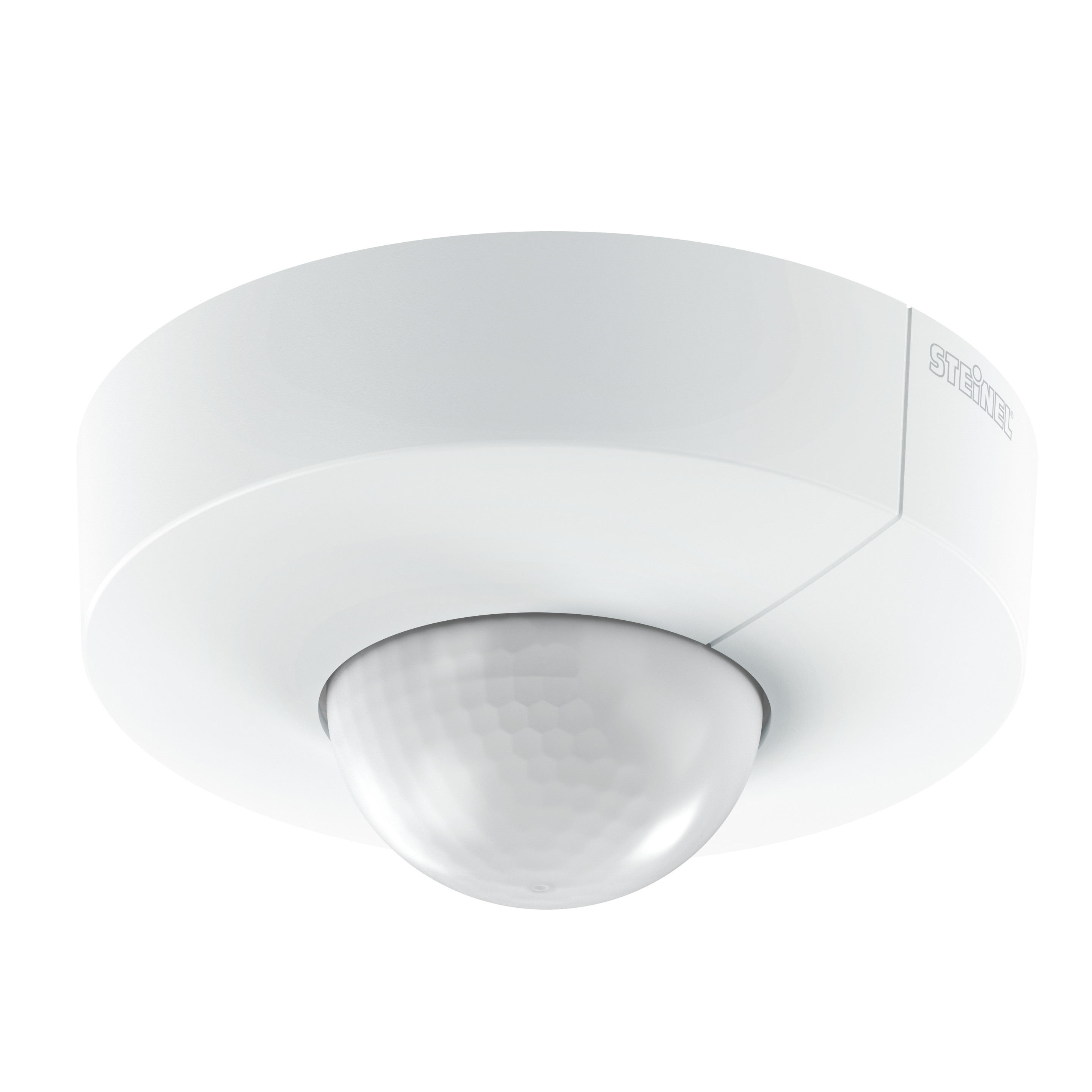

Steinel IS 345 DALI-2 APC - Aufputz rund

EAN-Nr. 4007841033859

ELDAS®-Nr 033859

Preis: Bitte einloggen, um Preise zu sehen

Ausführung

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potential Free)

Montageart

Unterputz Aufputz

Montagehöhe

Montagehöhe 2.5 bis 4 Meter Montagehöhe 4 bis 14 Meter

Form

Eckig Rund

Gänge und lange Flure haben spezielle Anforderungen an die Leistung von Sensoren. Schmal aber lang muss das Erfassungsfeld des Sensors sein. Nur so lassen sich mit möglichst wenigen Sensoren, lange Abschnitte zielgerichtet abdecken. Der IS 345 ist der vielfach bewährte Spezialist für solche Anwendungen in Innenbereichen. Er verfügt über eine spezielle Gang- Erfassung und einen Öffnungswinkel von 45°. Damit überwacht er bis 23 x 6 Meter tangential.

Identifikation

Ausführung Bewegungsmelder

Hersteller Steinel

E-Nummer 535941166

Varianten

Ausfuehrung DALI-2 Application Controller

Montageart Aufputz

Montagehoehe Montagehöhe 2.5 bis 4 Meter

Form Rund

Abmessungen

Abmessungen Ø × H 126 x 65 mm

VPE1 Nettogewicht 0.1700

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz

Steuerausgang DALI Broadcast 1x30 EVG´s

Sensorik

Montagehöhe max. 5,00 m

Sensortechnologie Passiv Infrarot

Erfassungswinkel Gang 360 °

Öffnungswinkel 45 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Nein

Reichweite radial 12 x 6 m (72 m²)

Reichweite tangential 23 x 6 m (138 m²)

Schaltzonen 280 Schaltzonen

Montagehöhe 2,50 – 5,00 m

Optimale Montagehöhe 2,8 m

Nevalux Sensortechnologie DALI 2

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Vernetzung via Kabel

Lichttechnik

Softlichtstart Ja

Dauerlicht schaltbar, 4 h

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 1000 lx

Zeiteinstellung 5 s – 15 Min.

Grundlichtfunktion Ja

Grundlichtfunktion Zeit 1-30 Min. Ganze Nacht

Hauptlicht einstellbar 50 - 100 %

Funktionen Normal- / Testbetrieb Manuell ON / ON-OFF Konstantlichtregelung ON-OFF

Einstellungen via Fernbedienung Potis Smart Remote

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Grundlichtfunktion in Prozent 10 – 50 %

Grundlichtfunktion Prozent von 10.0000

Grundlichtfunktion Prozent bis 50.0000

Gehäuse & Material

Schutzart IP54

Umgebungstemperatur von -20 bis 50 °C

Montageort Decke

Anwendung Ort Aussenbereich Innenbereich

Montageart Aufputz

Werkstoff Kunststoff

Anwendung Raum Flur / Gang Parkhaus / Tiefgarage Aussenbereich Innenbereich

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

Cross-/Up-Selling

Zubehörteile 12367,13685,13686,21695

UV-beständiger Kunststoff

Grosser Anschlussraum

Optionale Fernbedienungen

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Vernetzung DALI-2 APC mit DALI-2 IPD

Produktdatenblatt Bedienungsanleitung
