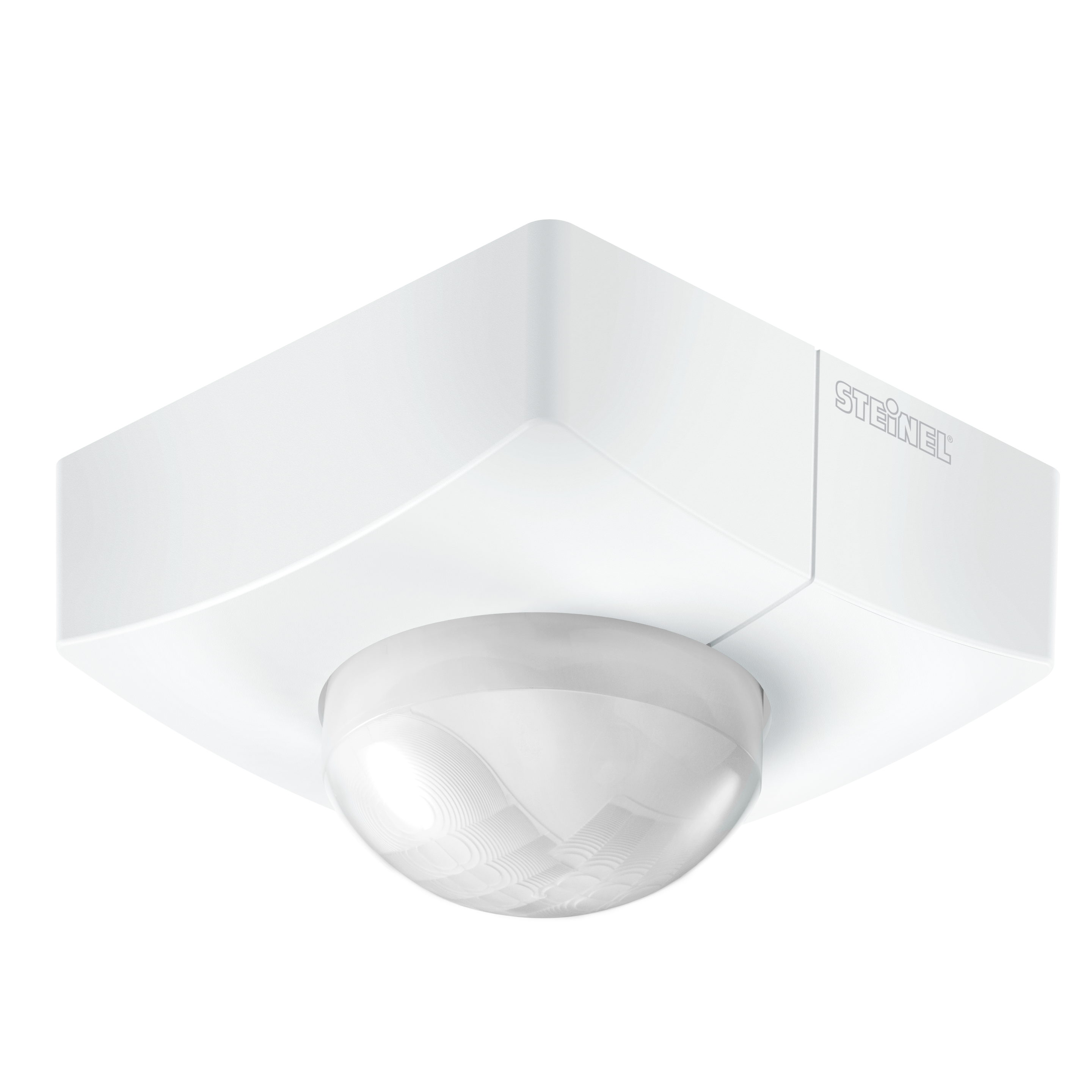

Steinel IS 345 MX Highbay DALI-2 APC - Aufputz eckig

EAN-Nr. 4007841010591

ELDAS®-Nr 010591

Preis: Bitte einloggen, um Preise zu sehen

Ausführung

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potential Free)

Montageart

Unterputz Aufputz

Montagehöhe

Montagehöhe 2.5 bis 4 Meter Montagehöhe 4 bis 14 Meter

Form

Eckig Rund

Hochregallager haben oft schmale Gänge und sehr hohe Decken. Zu hoch für die meisten Sensoren. Wir haben die passende Lösung im Programm: Der Infrarot-Bewegungsmelder IS 345 MX Highbay wurde speziell für Montagehöhen bis 14 Meter und die exakte Erfassung zwischen schmalen Regalgängen entwickelt. Dort oben gewährleistet er buchstäblich Überwachungsqualität auf höchstem Niveau. Künftig können Sie in Sachen Sensorik also getrost in höheren Massstäben denken! Als Auf- oder Unterputzvariante und natürlich kompatibel mit den gängigen Schnittstellen erhältlich.

Identifikation

Ausführung Bewegungsmelder

Hersteller Steinel

E-Nummer 535941466

Varianten

Ausfuehrung DALI-2 Application Controller

Montageart Aufputz

Montagehoehe Montagehöhe 4 bis 14 Meter

Form Eckig

Abmessungen

Abmessungen L × B × H 65 x 95 x 95 mm

VPE1 Nettogewicht 0.1650

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz

Steuerausgang DALI Broadcast 1x30 EVG´s

Sensorik

Montagehöhe max. 16,00 m

Sensortechnologie Passiv Infrarot

Erfassungswinkel Gang 360 °

Öffnungswinkel 90 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Nein

Reichweite radial 30 x 4 m (120 m²)

Reichweite tangential 30 x 4 m (120 m²)

Schaltzonen 280 Schaltzonen

Montagehöhe 4,00 – 16,00 m

Optimale Montagehöhe 12 m

Nevalux Sensortechnologie DALI 2

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Vernetzung via Kabel

Lichttechnik

Softlichtstart Ja

Dauerlicht schaltbar, 4 h

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 1000 lx

Zeiteinstellung 5 s – 15 Min.

Grundlichtfunktion Ja

Grundlichtfunktion Zeit 1-30 Min. Ganze Nacht

Hauptlicht einstellbar 50 - 100 %

Funktionen Normal- / Testbetrieb Manuell ON / ON-OFF Konstantlichtregelung ON-OFF

Einstellungen via Fernbedienung Potis Smart Remote

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Grundlichtfunktion in Prozent 10 – 50 %

Grundlichtfunktion Prozent von 10.0000

Grundlichtfunktion Prozent bis 50.0000

Gehäuse & Material

Schutzart IP54

Umgebungstemperatur von -20 bis 50 °C

Montageort Decke

Anwendung Ort Innenbereich

Montageart Aufputz

Werkstoff Kunststoff

Anwendung Raum Hochregallager Innenbereich

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

Cross-/Up-Selling

Zubehörteile 12367,13686,13685,21693

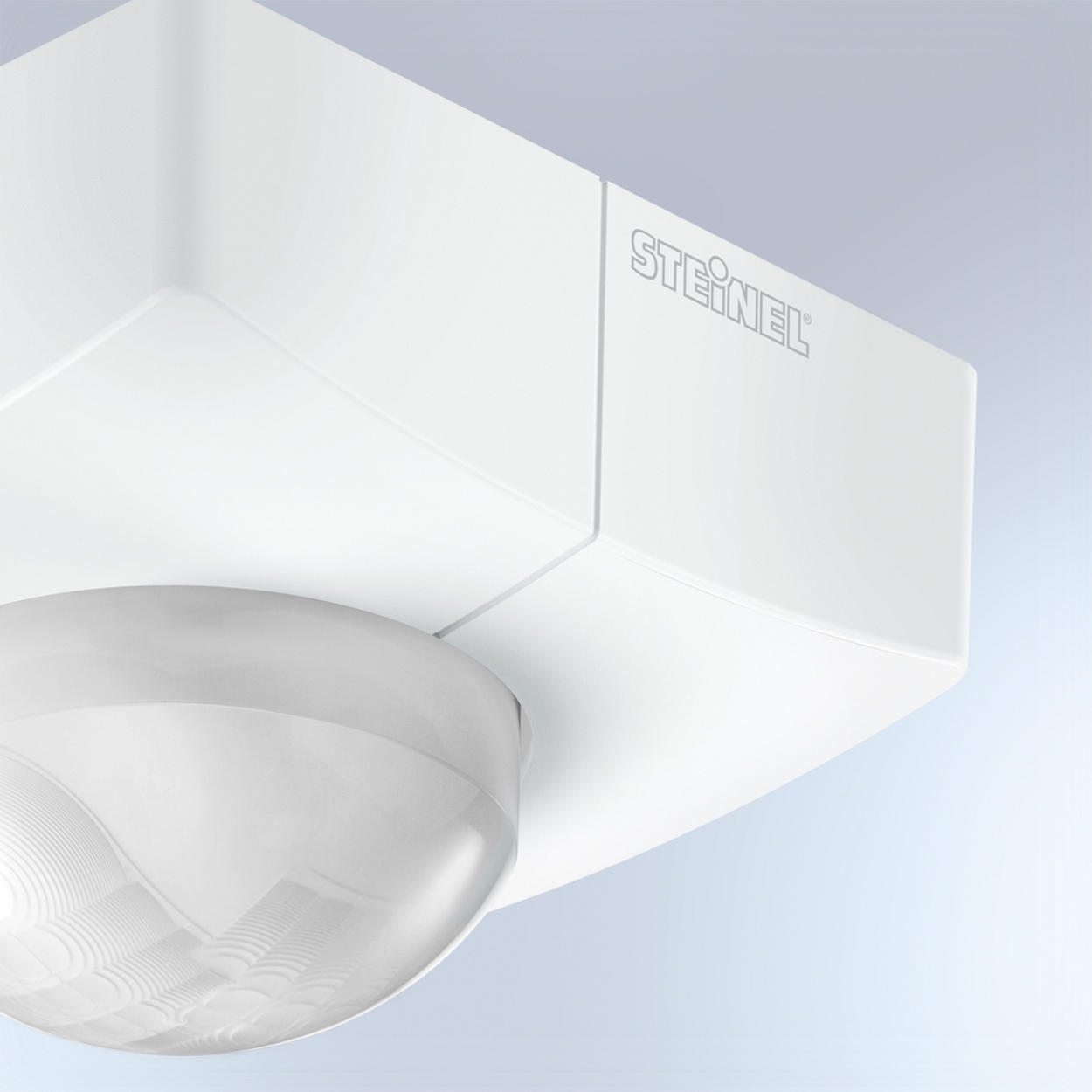

UV-beständiger Kunststoff

Grosser Anschlussraum

Optionale Fernbedienungen

Technische Zeichnung

Sensorerfassungsbereiche

Schaltplan 1

Schaltplan Master

Schaltplan 2

Schaltplan Vernetzung DALI-2 APC mit DALI-2 IPD

Produktdatenblatt Bedienungsanleitung Konformitätserklärung

Smart Remote

Art.-Nr. 009151

Service Fernbedienung RC8

Art.-Nr. 559410

Nutzer Fernbedienung RC5

Art.-Nr. 592806

Schwarze Blende für IR-Sensoren Aufputz eckig

Art.-Nr. 056711
