Steinel IR Quattro HD-2 24m COM1 - en saillie blanc

EAN-N° 4007841064327

N° ELDAS® 064327

Prix : Veuillez vous connecter pour voir les prix

Version

DALI-2 Application Controller 230V COM1 KNX IP (REST API, MQTT, BacNet) 230V COM2 DALI-2 Input-Device Bluetooth Input-Device

Type de montage

Encastré En saillie Encastré au plafond

Le détecteur de présence infrarouge IR Quattro HD-2 garantit une détection de 360° et peut être réglé numériquement et mis en réseau sans fil via Bluetooth. Les quatre pyrodétecteurs intégrés peuvent être activés et désactivés individuellement. Le détecteur de présence de dernière génération est disponible en version encastrable ou en saillie pour les interfaces COM1, COM2, DALI-2 IPD, KNX V3.5, IP et BT IPD ainsi qu’en encastré à pinces pour les interfaces COM1 et KNX V3.5. En plus de la fonction présence et de la luminosité, il permet également de mesurer la température et l’humidité de l’air via IP, KNX et DALI-2 IPD. Avec ses 5200 zones de commutation, le détecteur de présence agréable peut être monté à une hauteur comprise entre 2,50 m et 10 m. Il se distingue par une portée radiale maximale de 81 m2 (9 x 9 m) et une portée tangentielle maximale de 576 m2 (24 x 24 m).

  • Détecteur de présence infrarouge passif avec détection carrée de 360°
  • 5.200 zones de commutation pour une détection très fine
  • Offre la plus grande zone de détection de notre gamme IR
  • 4 pyrodétecteurs activables/désactivables individuellement
  • Sensibilité réglable numériquement
  • Mesure de la présence et de la luminosité
  • Mesure de la température et de l'humidité de l'air pour IP, KNX et DALI-2 IPD
  • Réglage et mise en réseau par Bluetooth
  • Idéal pour les bureaux paysagers et les salles de classe

Identification

Modèle Détecteur de présence
Fabricant Steinel
Numéro E 535939700

Variantes

Version 230V COM1
Type de montage En saillie

Dimensions

Dimensions L × l × H 64 x 123 x 123 mm
UE1 poids net 0.2600

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Sortie de commutation 1 ohmique 2000 W
Lampes fluorescentes ballast électronique 1500 W
Lampes fluorescentes non compensées 1000 VA
Lampes fluorescentes compensées en série 400 VA
Lampes fluorescentes compensées en parallèle 1000 VA
Sortie de commutation 1 lampes halogènes basse tension 2000 VA
Lampes LED < 2 W 100 W
Lampes LED > 2 W < 8 W 300 W
Lampes LED > 8 W 600 W
Charge capacitive en µF 176 µF
Consommation propre 0,3 W
Sortie de commutation 1 nombre de lampes LED/fluorescentes 8.0000
Sortie de commutation 1 sans potentiel Non
Courant d'appel maximal 800 A

Technologie de détection

Hauteur de montage max. 10,00 m
Technologie de capteur infrarouge passif
Angle de détection 360 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Oui
Évolutivité mécanique Oui
Portée radiale 9 x 9 m (81 m²)
Portée tangentielle 24 x 24 m (576 m²)
Zones de commutation 5200 zones de commutation
Hauteur de montage 2,50 – 10,00 m
Portée présence 9 x 9 m (81 m²)
Hauteur de montage optimale 2,8 m
Nevalux technologie de capteur BT SIG Mesh, Marche / Arrêt

Connectivité

Mise en réseau Oui
Mise en réseau via Bluetooth Mesh

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 2000 lx
Réglage du temps 5 s – 60 Min.
Fonction lumière de base Non
Lumière principale réglable Non
Fonctions Paramétrage de groupe Semi-automatique / Automatique Manuel ON / ON-OFF Fonction de groupe voisin Mode normal / mode test Scénario d'éclairage
Réglages via Bluetooth Mesh Application Potentiomètres Smartphone
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP54
Température ambiante de -20 jusqu'à 50 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage En saillie
Matériau Matière plastique
Application pièce salle de cours salle de classe bureau grande surface entrepôt de stockage haut zone de production salle de conférences / salle de réunion salle du personnel soignant salle commune vestiaires réception / hall gymnase parking couvert / garage souterrain réfectoire / cantine Intérieur
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

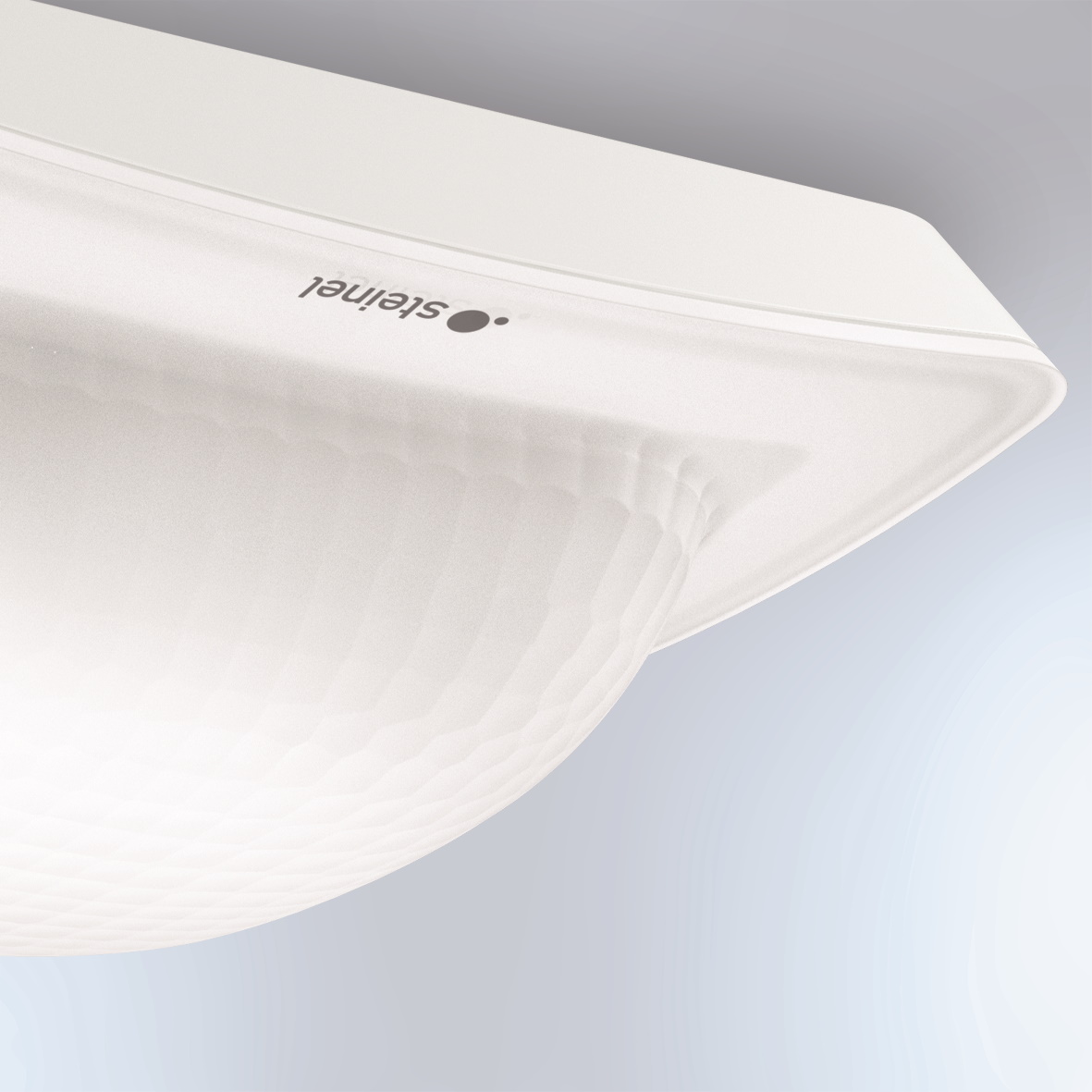

Plastique résistant aux UV

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal
