Steinel LuxMaster IR Quattro HD-2 24m DALI-2 APC - en saillie

Steinel LuxMaster IR Quattro HD-2 24m DALI-2 APC - en saillie

EAN-N° 4007841064365 · N° ELDAS® 064365

Points forts Données techniques Points forts Illustrations Schémas de câblage Téléchargements Accessoires
Steinel Bluetooth Mesh

Steinel LuxMaster IR Quattro HD-2 24m DALI-2 APC - en saillie

EAN-N° 4007841064365

N° ELDAS® 064365

Prix : Veuillez vous connecter pour voir les prix

Version

DALI-2 Application Controller 230V COM1 KNX IP (REST API, MQTT, BacNet) 230V COM2 DALI-2 Input-Device Bluetooth Input-Device

Type de montage

Encastré En saillie Encastré au plafond

Conçu pour une détection optimale dans la plus grande zone de couverture parmi nos détecteurs de présence infrarouges. Idéal pour les bureaux en open space ou les salles de classe. Le LuxMaster IR Quattro HD-2 avec une couverture à 360° et 5 200 zones de commutation. Réglage sans fil et mise en réseau via Bluetooth. Pyrodétecteurs contrôlables individuellement par voie numérique. Hauteur de montage max. 10 m. Portée : 81 m² (radiale), 576 m² (tangentielle). Le LuxMaster peut contrôler jusqu'à 64 participants dans 4 groupes max. Modes de fonctionnement sélectionnables : diffusion, mode entièrement automatique et semi-automatique, mode capteur de lumière ou mode économie nocturne. Une commande basée sur le temps avec des profils d'éclairage dépendant de l'heure et du jour est également possible. Réglages d'usine Plug & Play, scènes en Bluetooth avec sélection du mode de fonctionnement, scènes temporaires via bouton-poussoir DALI, régulation constante de la lumière, éclairage de base et principal ainsi que limitation de la portée réglables. Une interface à bouton-poussoir supplémentaire et des détecteurs DALI-2 IPD ou BT IPD sont disponibles pour étendre la portée.

  • Détecteur de présence infrarouge passif avec détection carrée de 360°
  • 5.200 zones de commutation pour une détection très fine
  • Idéal pour les bureaux en open space et les salles de classe
  • 4 détecteurs pyrosensibles pouvant être activés/désactivés individuellement, sensibilité réglable numériquement
  • Réglage et mise en réseau via Bluetooth
  • Mesure de la présence et de la luminosité
  • Adressage DALI de jusqu'à 64 participants dans 4 groupes max.
  • Modes de fonctionnement : entièrement automatique et semi-automatique, fonctionnement avec capteur de luminosité, mode économie nocturne
  • Commande basée sur le temps avec profils d'éclairage en fonction de l'heure et du jour
  • Extension flexible du système possible avec des composants système

Identification

Modèle Détecteur de présence
Fabricant Steinel
Numéro E 535903072

Variantes

Version DALI-2 Application Controller
Type de montage En saillie

Dimensions

Dimensions L × l × H 64 x 123 x 123 mm
UE1 poids net 0.2590

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Consommation propre 0,3 W
Détail tension d'alimentation 64 participants au max.
Sortie de commande DALI Adressable / Broadcast 64 ballasts électroniques

Technologie de détection

Hauteur de montage max. 10,00 m
Technologie de capteur infrarouge passif
Angle de détection 360 °
Angle d'ouverture 360 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Oui
Évolutivité mécanique Oui
Portée radiale 9 x 9 m (81 m²)
Portée tangentielle 24 x 24 m (576 m²)
Zones de commutation 5200 zones de commutation
Hauteur de montage 2,50 – 10,00 m
Portée présence 9 x 9 m (81 m²)
Hauteur de montage optimale 2,8 m
Nevalux technologie de capteur BT SIG Mesh, DALI 2

Connectivité

Mise en réseau Oui
Mise en réseau via Bluetooth Bus DALI
Nombre de participants DALI 64.0000

Technique d'éclairage

Démarrage progressif Oui
Éclairage permanent commutable
Régulation de l'éclairage constant Oui

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 2000 lx
Réglage du temps 5 s – 30 Min.
Fonction lumière de base Oui
Durée fonction lumière de base 1-60 min, toute la nuit
Lumière principale réglable 10 - 100 %
Fonctions Sélection des scénarios d'éclairage programmés Semi-automatique / Automatique Maintien d'un éclairage constant ON-OFF Scénario d'éclairage Manuel ON / ON-OFF Fonction de groupe voisin Mode normal / mode test Fonction TouchDIM
Réglages via Bluetooth
Avec télécommande Non
Réglage crépusculaire Teach Oui
Fonction lumière de base en pourcentage 3 – 90 %
Fonction lumière de base pourcentage de 3.0000
Fonction lumière de base pourcentage jusqu'à 90.0000

Boîtier et matériau

Indice de protection IP54
Température ambiante de -20 jusqu'à 50 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage En saillie
Matériau Matière plastique
Application pièce salle de cours salle de classe bureau grande surface entrepôt de stockage haut zone de production salle de conférences / salle de réunion salle du personnel soignant salle commune vestiaires réception / hall gymnase parking couvert / garage souterrain réfectoire / cantine Intérieur
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

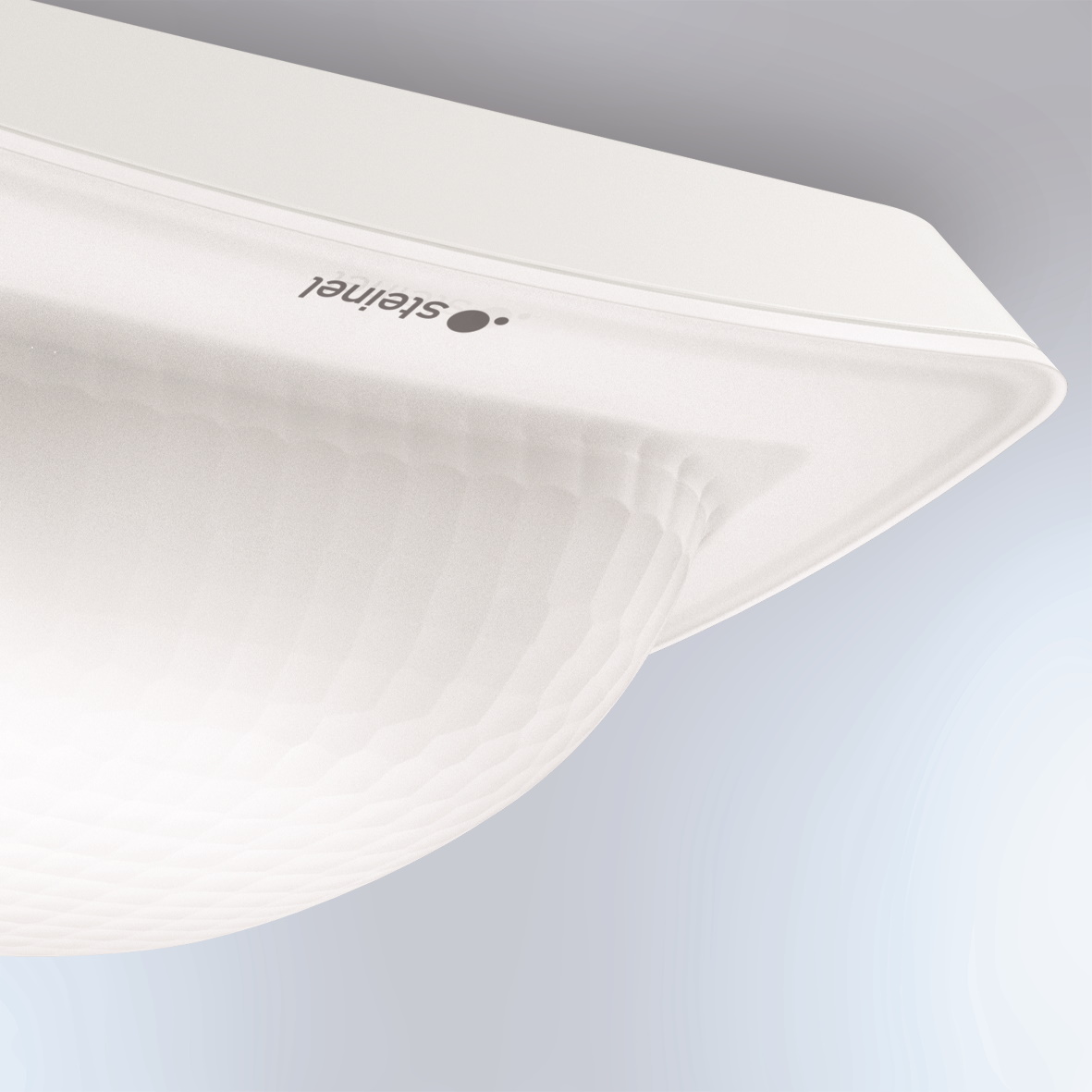

Plastique résistant aux UV

Dessin technique

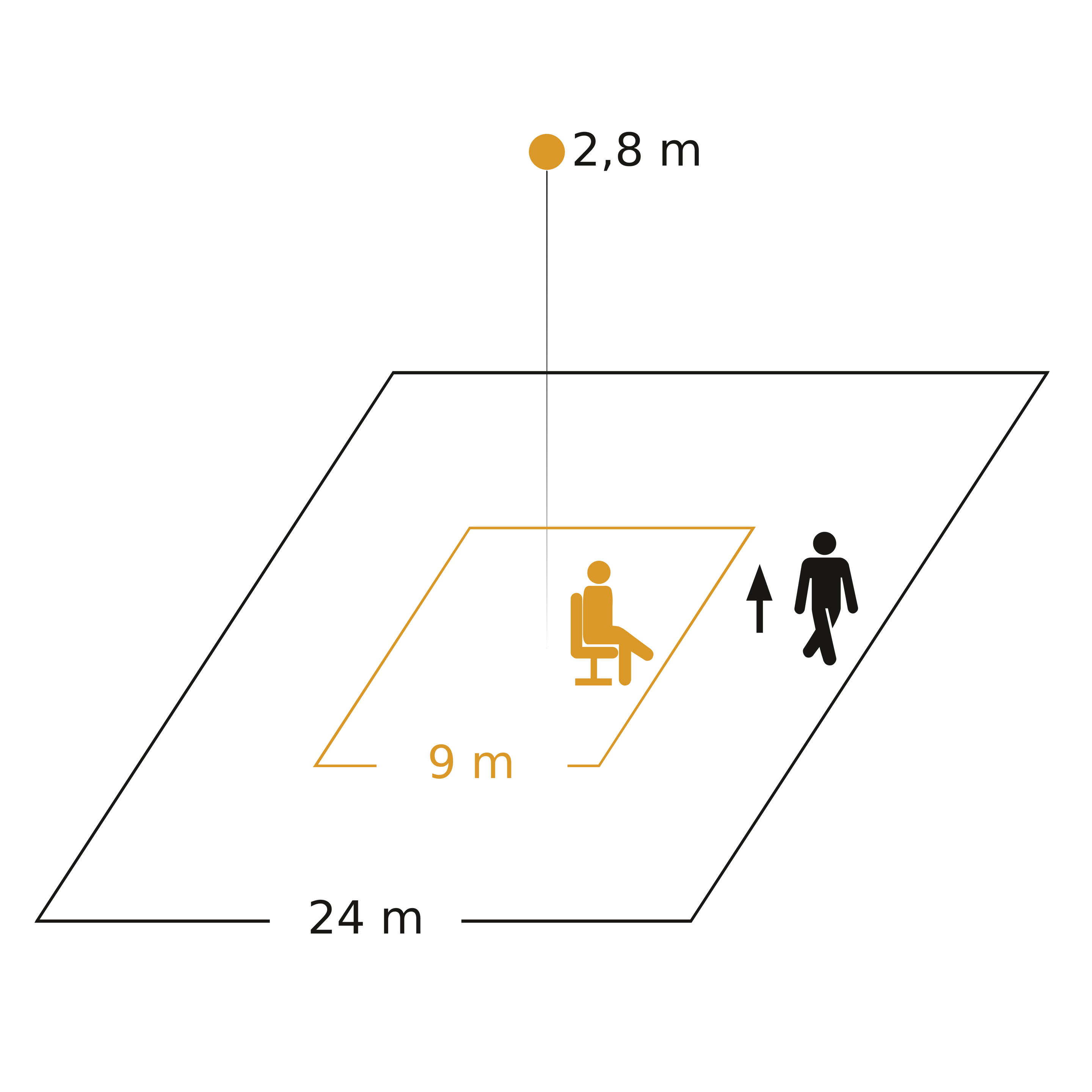

Zone de détection du capteur
