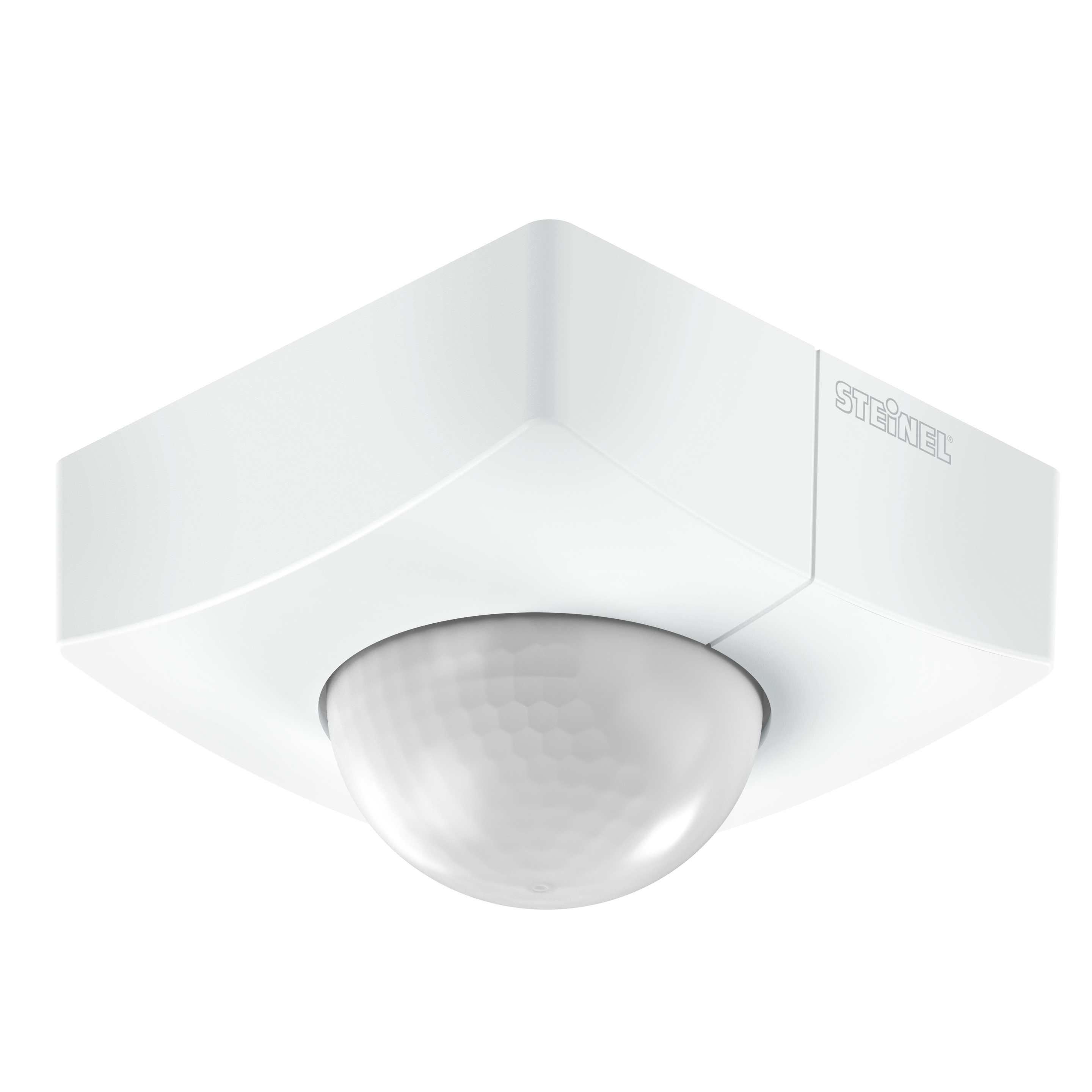

Steinel IS 345 DALI-2 APC - carré - en saillie

EAN-N° 4007841010584

N° ELDAS® 010584

Prix : Veuillez vous connecter pour voir les prix

Version

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potentiel libre)

Type de montage

Encastré En saillie

Hauteur de montage

Hauteur de montage 2,5 à 4 mètres Hauteur de montage 4 à 14 mètres

Forme

Anguleux Rond

Les circulations et les longues entrées requièrent des exigences spéciales en matière de performance des détecteurs. Le champ de saisie du détecteur doit être étroit mais long afin de pouvoir couvrir de manière ciblée des sections les plus longues possibles avec le moins de détecteurs possible. Le modèle IS 345 est le spécialiste maintes fois éprouvé de telles applications à l'intérieur des bâtiments. Il dispose d'une détection spéciale couloir et d'une ouverture angulaire de 45°. Il permet ainsi de surveiller de manière tangentielle une zone de 23 x 6 mètres.

Identification

Modèle Détecteur de mouvement
Fabricant Steinel
Numéro E 535940966

Variantes

Version DALI-2 Application Controller
Type de montage En saillie
Hauteur de montage Hauteur de montage 2,5 à 4 mètres
Forme Anguleux

Dimensions

Dimensions L × l × H 65 x 95 x 95 mm
UE1 poids net 0.1620

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Sortie de commande DALI Broadcast 1x30 ballasts électroniques

Technologie de détection

Hauteur de montage max. 5,00 m
Technologie de capteur infrarouge passif
Angle de détection 360 °
Angle d'ouverture 45 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale 12 x 6 m (72 m²)
Portée tangentielle 23 x 6 m (138 m²)
Zones de commutation 280 zones de commutation
Hauteur de montage 2,50 – 5,00 m
Hauteur de montage optimale 2,8 m
Nevalux technologie de capteur DALI 2

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave
Mise en réseau via Câble

Technique d'éclairage

Démarrage progressif Oui
Éclairage permanent commutable, 4 h
Régulation de l'éclairage constant Oui

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 15 Min.
Fonction lumière de base Oui
Durée fonction lumière de base 1-30 min toute la nuit
Lumière principale réglable 50 - 100 %
Fonctions Mode normal / mode test Manuel ON / ON-OFF Maintien d'un éclairage constant ON-OFF
Réglages via Télécommande Potentiomètres Smart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui
Fonction lumière de base en pourcentage 10 – 50 %
Fonction lumière de base pourcentage de 10.0000
Fonction lumière de base pourcentage jusqu'à 50.0000

Boîtier et matériau

Indice de protection IP54
Température ambiante de -20 jusqu'à 50 °C
Lieu de montage plafond
Lieu d'application Extérieur Intérieur
Type de montage En saillie
Matériau Matière plastique
Application pièce couloir / allée parking couvert / garage souterrain extérieur Intérieur
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

Vente croisée / additionnelle

Accessoires 12367,13686,13685,21693

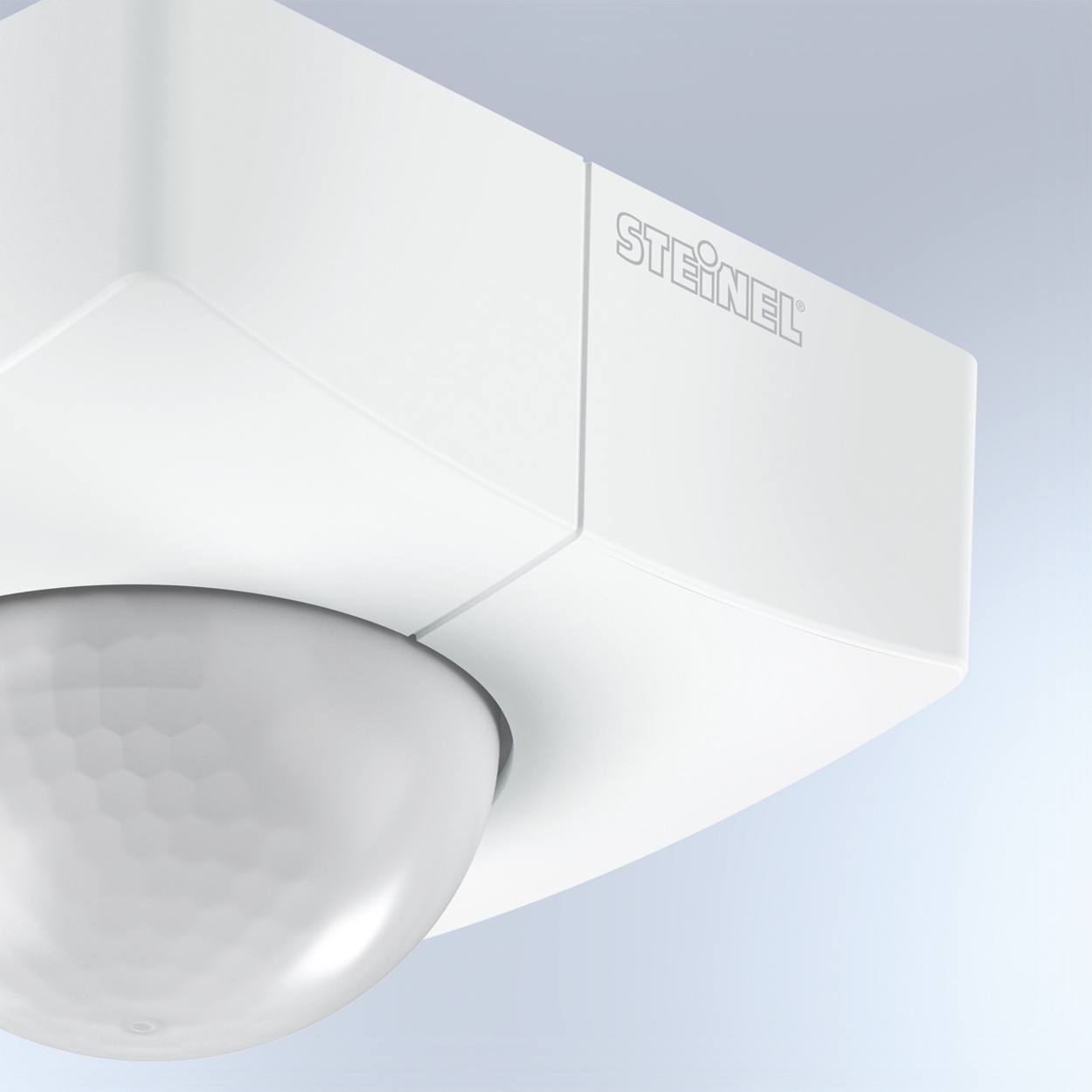

Plastique résistant aux UV

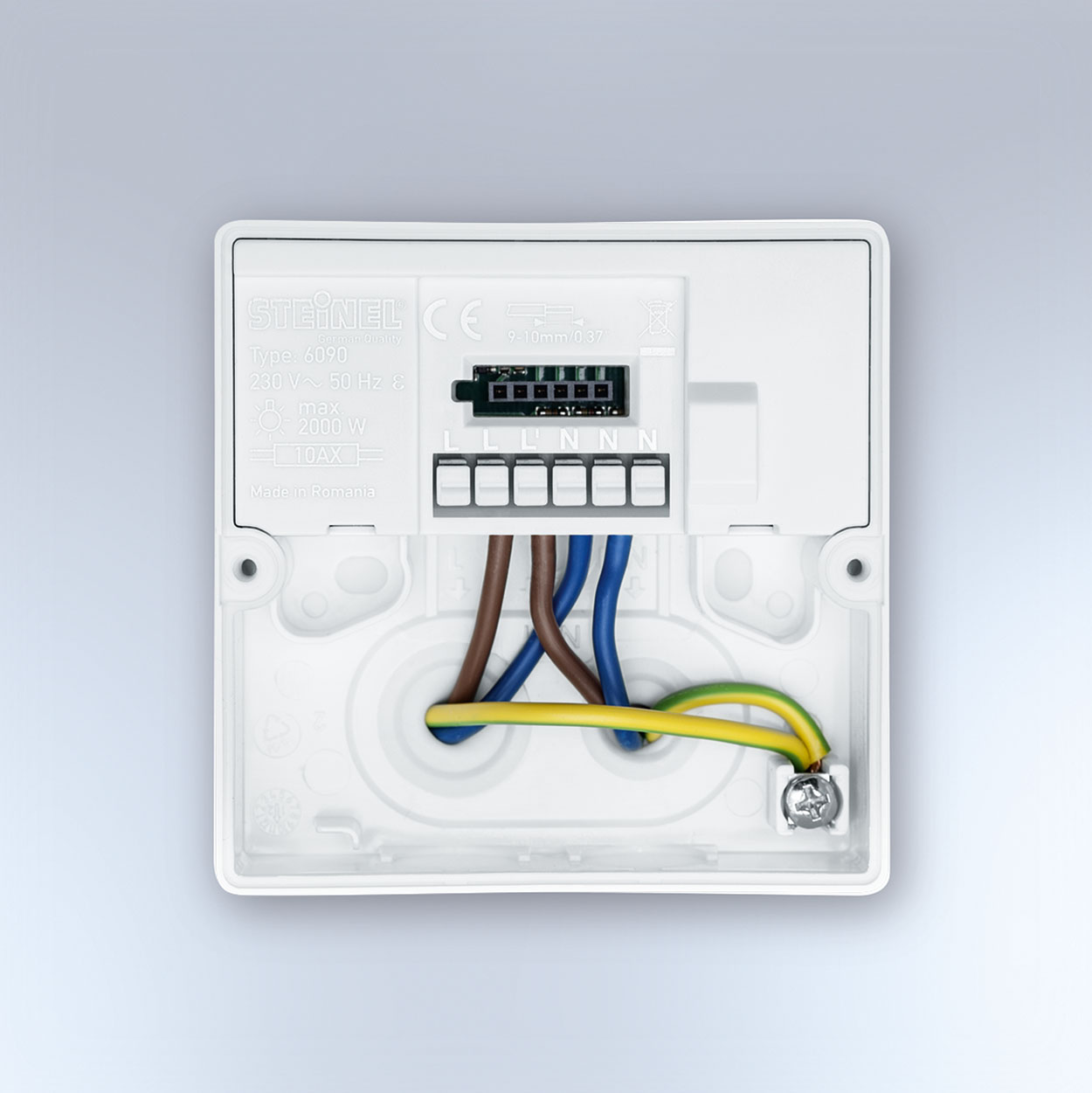

Grand espace de raccordement

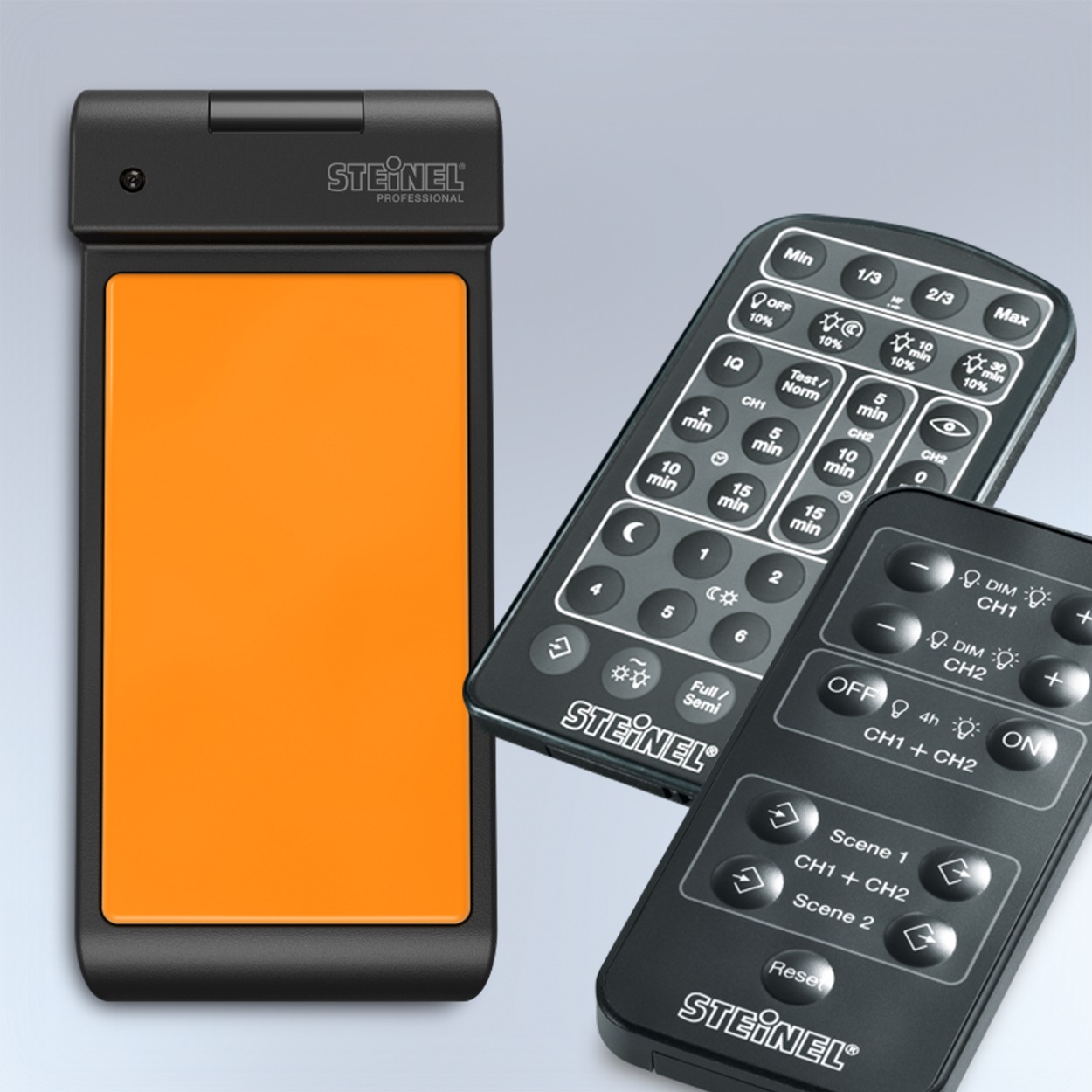

Télécommandes en option

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal

Schéma de câblage 2

Schéma de câblage pour la mise en réseau DALI-2 APC & DALI-2 IPD
