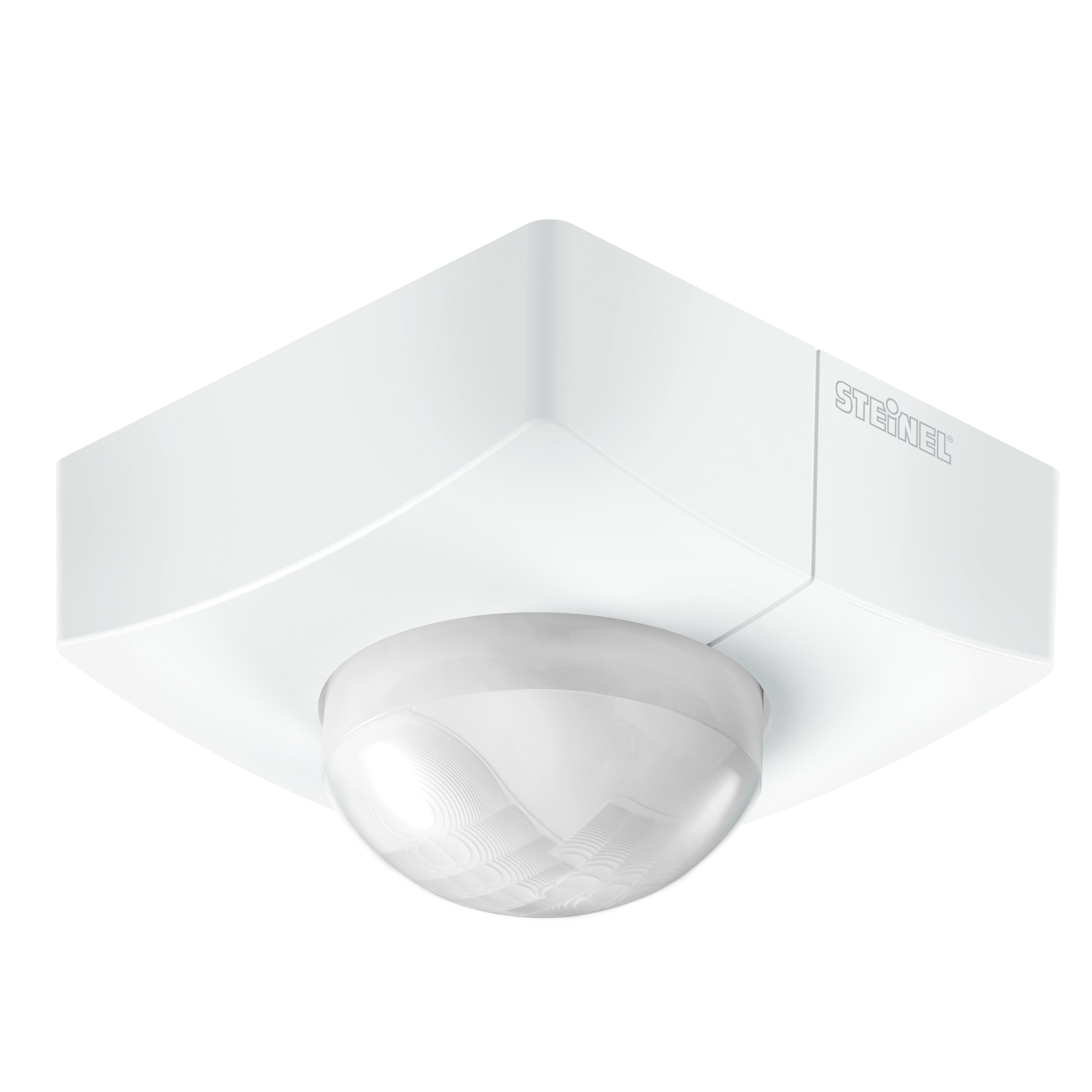

Steinel IS 345 MX Highbay DALI-2 APC - carré - en saillie

Steinel IS 345 MX Highbay DALI-2 APC - carré - en saillie

EAN-N° 4007841010591 · N° ELDAS® 010591

Steinel

Steinel IS 345 MX Highbay DALI-2 APC - carré - en saillie

EAN-N° 4007841010591

N° ELDAS® 010591

Prix : Veuillez vous connecter pour voir les prix

Version

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potentiel libre)

Type de montage

Encastré En saillie

Hauteur de montage

Hauteur de montage 2,5 à 4 mètres Hauteur de montage 4 à 14 mètres

Forme

Anguleux Rond

Les entrepôts de stockage hauts se caractérisent souvent par des allées étroites et des plafonds très hauts. Ces derniers sont souvent trop hauts pour la plupart des détecteurs. Nous avons la solution idéale pour ce type d'utilisation : le détecteur de mouvement infrarouge IS 345 MX Highbay a été spécialement conçu pour être posé à des hauteurs pouvant atteindre 14 mètres et pour la détection précise des mouvements dans les allées étroites séparant les rayonnages. Même à cette hauteur, il vous garantit une surveillance de qualité exceptionnelle au plus haut niveau, au sens strict du terme. Ne redoutez donc plus à l'avenir la hauteur lorsque vous pensez à la technologie de détection ! Il existe en version en saillie ou en version encastrée, évidemment compatible avec les interfaces courantes.

Identification

Modèle Détecteur de mouvement
Fabricant Steinel
Numéro E 535941466

Variantes

Version DALI-2 Application Controller
Type de montage En saillie
Hauteur de montage Hauteur de montage 4 à 14 mètres
Forme Anguleux

Dimensions

Dimensions L × l × H 65 x 95 x 95 mm
UE1 poids net 0.1650

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Sortie de commande DALI Broadcast 1x30 ballasts électroniques

Technologie de détection

Hauteur de montage max. 16,00 m
Technologie de capteur infrarouge passif
Angle de détection 360 °
Angle d'ouverture 90 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale 30 x 4 m (120 m²)
Portée tangentielle 30 x 4 m (120 m²)
Zones de commutation 280 zones de commutation
Hauteur de montage 4,00 – 16,00 m
Hauteur de montage optimale 12 m
Nevalux technologie de capteur DALI 2

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave
Mise en réseau via Câble

Technique d'éclairage

Démarrage progressif Oui
Éclairage permanent commutable, 4 h
Régulation de l'éclairage constant Oui

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 15 Min.
Fonction lumière de base Oui
Durée fonction lumière de base 1-30 min toute la nuit
Lumière principale réglable 50 - 100 %
Fonctions Mode normal / mode test Manuel ON / ON-OFF Maintien d'un éclairage constant ON-OFF
Réglages via Télécommande Potentiomètres Smart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui
Fonction lumière de base en pourcentage 10 – 50 %
Fonction lumière de base pourcentage de 10.0000
Fonction lumière de base pourcentage jusqu'à 50.0000

Boîtier et matériau

Indice de protection IP54
Température ambiante de -20 jusqu'à 50 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage En saillie
Matériau Matière plastique
Application pièce entrepôt de stockage haut Intérieur
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

Vente croisée / additionnelle

Accessoires 12367,13686,13685,21693

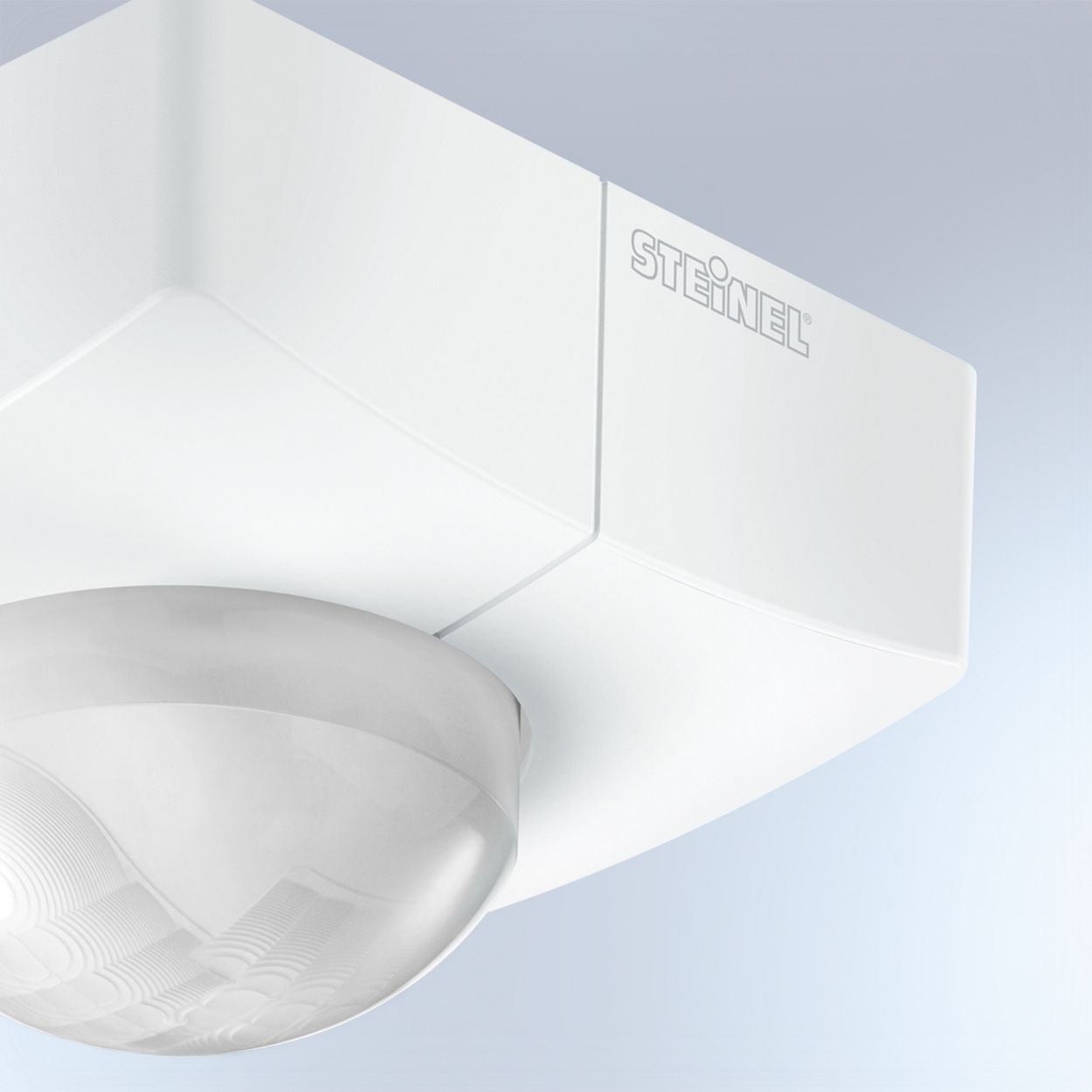

Plastique résistant aux UV

Grand espace de raccordement

Télécommandes en option

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal

Schéma de câblage 2

Schéma de câblage pour la mise en réseau DALI-2 APC & DALI-2 IPD
