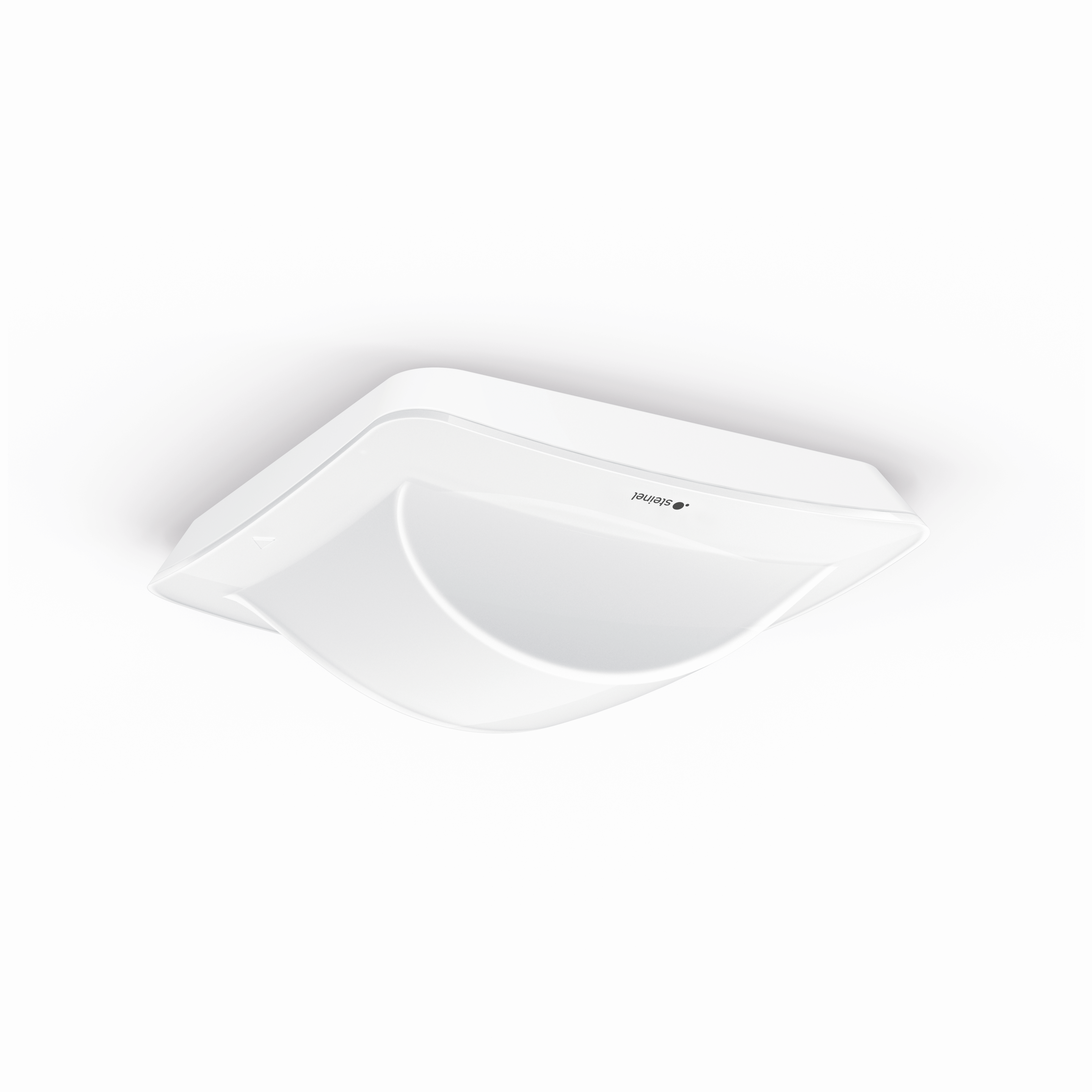

Steinel Hallway DALI-2 APC - incassato

EAN-N. 4007841058029

N. ELDAS® 058029

Produttore

Steinel Nevalux

Versione

DALI-2 Application Controller 230V COM1 KNX IP (REST API, MQTT, BacNet) 230V COM2 DALI-2 Input-Device Bluetooth Input-Device

Colore

Bianco Nero

Tipo di montaggio

Da incasso A sporgere Incasso a soffitto

Adattato nel design della famiglia Control PRO II, l'Hallway lascia un'impressione visibilmente duratura negli edifici moderni. Con un'area di rilevamento di 25 x 3 m, assicura una commutazione veloce. Ideale per l'uso in lunghi corridoi e atri. L'impostazione, la messa in funzione e il collegamento in rete sono semplici e senza fili via Bluetooth.

Identificazione

Versione Rilevatore di presenza

Produttore Steinel

Numero E 535937502

Varianti

Versione DALI-2 Application Controller

Colore Bianco

Tipo di montaggio Da incasso

Dimensioni

Dimensioni L × P × A 67 x 103 x 103 mm

UI1 peso netto 0.1840

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz

Dettaglio tensione di alimentazione max. 64 utenze

Uscita di controllo DALI adressable / broadcast 64 ballast elettronici

Tecnologia dei sensori

Altezza di montaggio max. 4,00 m

Tecnologia del sensore Alta frequenza

Potenza di trasmissione < 1 mW

Tecnologia HF 5,8 GHz

Con sensore di movimento Sì

Rilevamento anche attraverso vetro, legno e pareti in materiale leggero

Angolo di rilevamento 360 °

Angolo di apertura 140 °

Protezione anti-intrusione Sì

Mascheramento per segmenti No

Scalabilità elettronica Sì

Scalabilità meccanica No

Portata radiale 25 x 3 m (75 m²)

Portata tangenziale 25 x 3 m (75 m²)

Altezza di montaggio 2,00 – 4,00 m

Altezza di montaggio ottimale 2,8 m

Nevalux tecnologia del sensore BT Open Mesh, DALI 2

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave

Collegamento in rete tramite Bluetooth bus DALI

Tecnica dell'illuminazione

Avvio luce dolce Sì

Luce permanente commutabile

Regolazione luce costante Sì

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 2000 lx

Impostazione del tempo 10 s – 60 Min.

Funzione luce di base Sì

Durata funzione luce di base 10 min, tutto il giorno Tutta la notte

Luce principale regolabile 50 - 100 %

Funzioni Modo semiautomatico/automatico Regolazione per mantenere luce costante Scenario luminoso Sovracomando Master/Slave Funzione di gruppo vicino Funzione TouchDIM Modalità normale / modalità test Modo pulsante/interruttore Manuale ON / ON-OFF Regolazione della luce constante ON-OFF

Impostazioni tramite Bluetooth

Con telecomando No

Regolazione crepuscolare Teach No

Funzione luce di base in percentuale 10 – 90 %

Funzione luce di base percentuale da 10.0000

Funzione luce di base percentuale fino a 90.0000

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente da -20 fino a 50 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incassato

Materiale Plastica

Applicazione ambiente Interni corridoio / pianerottolo

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

Plastica resistente ai raggi ultravioletti

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master-Slave collegamento in rete

Scheda tecnica Manuale d'uso Dichiarazione di conformità
