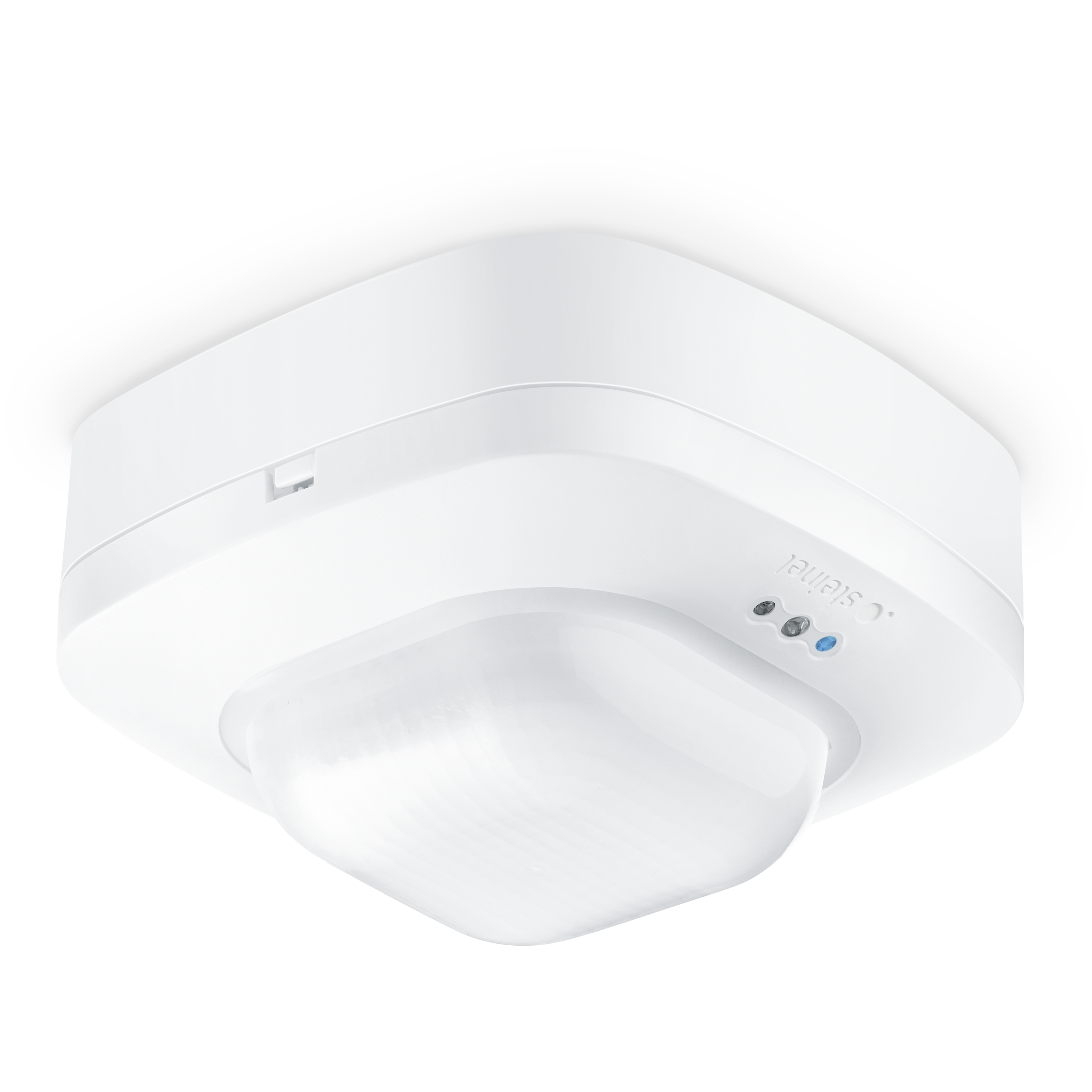

Steinel IR Quattro HD 24m DALI plus Sopra intonaco

Steinel IR Quattro HD 24m DALI plus Sopra intonaco

EAN-N. 4007841035273 · N. ELDAS® 035273

Steinel

Steinel IR Quattro HD 24m DALI plus Sopra intonaco

EAN-N. 4007841035273

N. ELDAS® 035273

Prezzo: Accedi per vedere i prezzi

Tipo di montaggio

A sporgere Incasso a soffitto

Che si tratti di aule, open office o uffici singoli. Il nostro rilevatore di presenza IR Quattro HD DALI plus funziona in modo semplice ed efficace. Il modulo di comando della luce già integrato nella parte contenente i dispositivi tecnici rende l'installazione facile e rapida. Con il comando Smart Remote potete gestire tramite App fino a 64 lampade tramite 3 canali luce (DALI addressable). Inoltre esso possiede un relè supplementare a potenziale zero per ad es. HVAC, minimizzazione Stand by o gruppi di lampade collegati. 4.800 zone di intervento e l'area di rilevamento di forma quadrata, unite a una zona di presenza vera e propria di 64 m², non lasciano spazio ad accensioni errate e angoli morti. Esclusivo: la zona di presenza è scalabile meccanicamente senza la minima perdita di qualità; inoltre con un'altezza di montaggio di 2 - 10 metri è utilizzabile universalmente. Con le sue funzioni comfort avanzate come funzione vicinato, luce di base ed esercizio ECO-ON, è la soluzione ottimale per tutti coloro che desiderano progettare e installare una luce intelligente con pochi componenti.

Identificazione

Versione Rilevatore di presenza
Produttore Steinel
Numero E 535933606

Varianti

Tipo di montaggio A sporgere

Dimensioni

Dimensioni L × P × A 65 x 120 x 120 mm
UI1 peso netto 0.2890

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz
Autoconsumo 0,5 W
Uscita di controllo DALI Broadcast 64 ballast elettronici / Adressable
Corrente d'inserzione massima 10 A

Tecnologia dei sensori

Altezza di montaggio max. 10,00 m
Tecnologia del sensore Infrarossi passivi
Con sensore di movimento
Angolo di rilevamento 360 °
Angolo di apertura 160 °
Protezione anti-intrusione
Mascheramento per segmenti No
Scalabilità elettronica No
Scalabilità meccanica
Portata radiale 8 x 8 m (64 m²)
Portata tangenziale 20 x 20 m (400 m²)
Zone di commutazione 4800 zone di commutazione
Altezza di montaggio 2,50 – 10,00 m
Portata presenza 8 x 8 m (64 m²)
Altezza di montaggio ottimale 2,8 m
Nevalux tecnologia del sensore DALI 2

Connettività

Collegamento in rete
Tipo di collegamento in rete master/master Master/Slave
Collegamento in rete tramite Cavo bus DALI

Tecnica dell'illuminazione

Avvio luce dolce
Luce permanente commutabile
Regolazione luce costante

Impostazioni

Interruttore crepuscolare
Regolazione crepuscolare 10 – 1000 lx
Impostazione del tempo 5 s – 60 Min.
Funzione luce di base
Durata funzione luce di base 1-60 min, tutta la notte
Luce principale regolabile 50 - 100 %
Funzioni 4 ingressi per pulsanti comunemente reperibili in commercio Modo semiautomatico/automatico Regolazione della luce constante ON-OFF Sovracomando Master/Slave Funzione di gruppo vicino Modalità normale / modalità test Funzione TouchDIM
Impostazioni tramite Telecomando Smart Remote
Con telecomando No
Regolazione crepuscolare Teach
Funzione luce di base in percentuale 10 – 50 %
Funzione luce di base percentuale da 10.0000
Funzione luce di base percentuale fino a 50.0000

Alloggiamento e materiale

Grado di protezione IP20
Temperatura ambiente da 0 fino a 40 °C
Luogo di montaggio soffitto
Luogo di applicazione Interni
Tipo di montaggio Superficie
Materiale Plastica
Applicazione ambiente aula auditorium ufficio open space magazzino verticale aree di produzione sala conferenze / sale riunioni camere di servizio aree di soggiorno spogliatoi palestra reception / hall parcheggi coperti / garage sotterranei Interni
Colore bianco
Colore RAL 9010

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni
Supporto angolare incluso No

Media e file

Schema di collegamento 3 testo Schema elettrico Master con lampada commutata
Schema di collegamento 4 testo Schema elettrico Master-Slave e Master-Master collegamento in rete

Certificati ed EPREL

Certificati VDE DALI-2

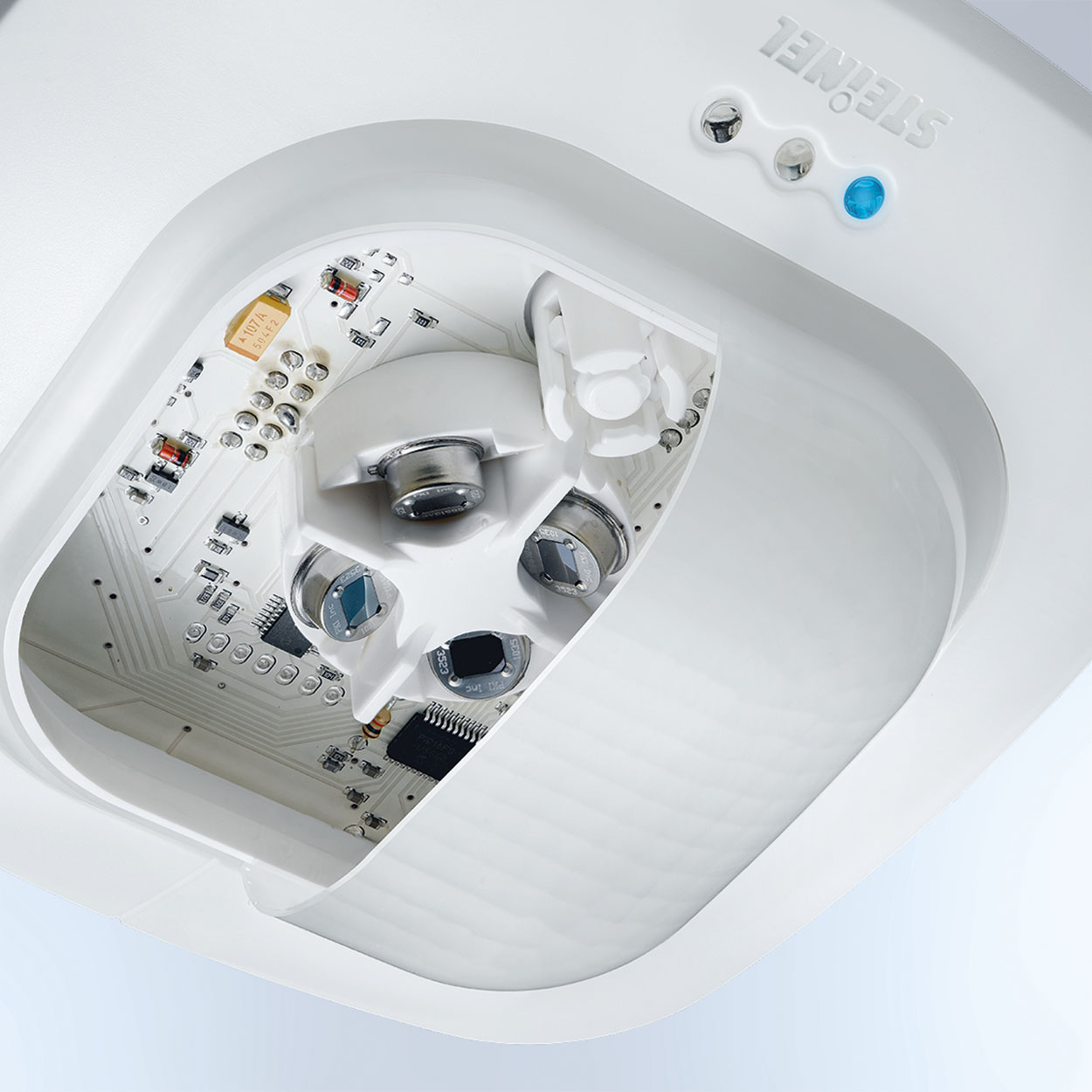

4 pirometri con DSP (Digital Signal Processing)

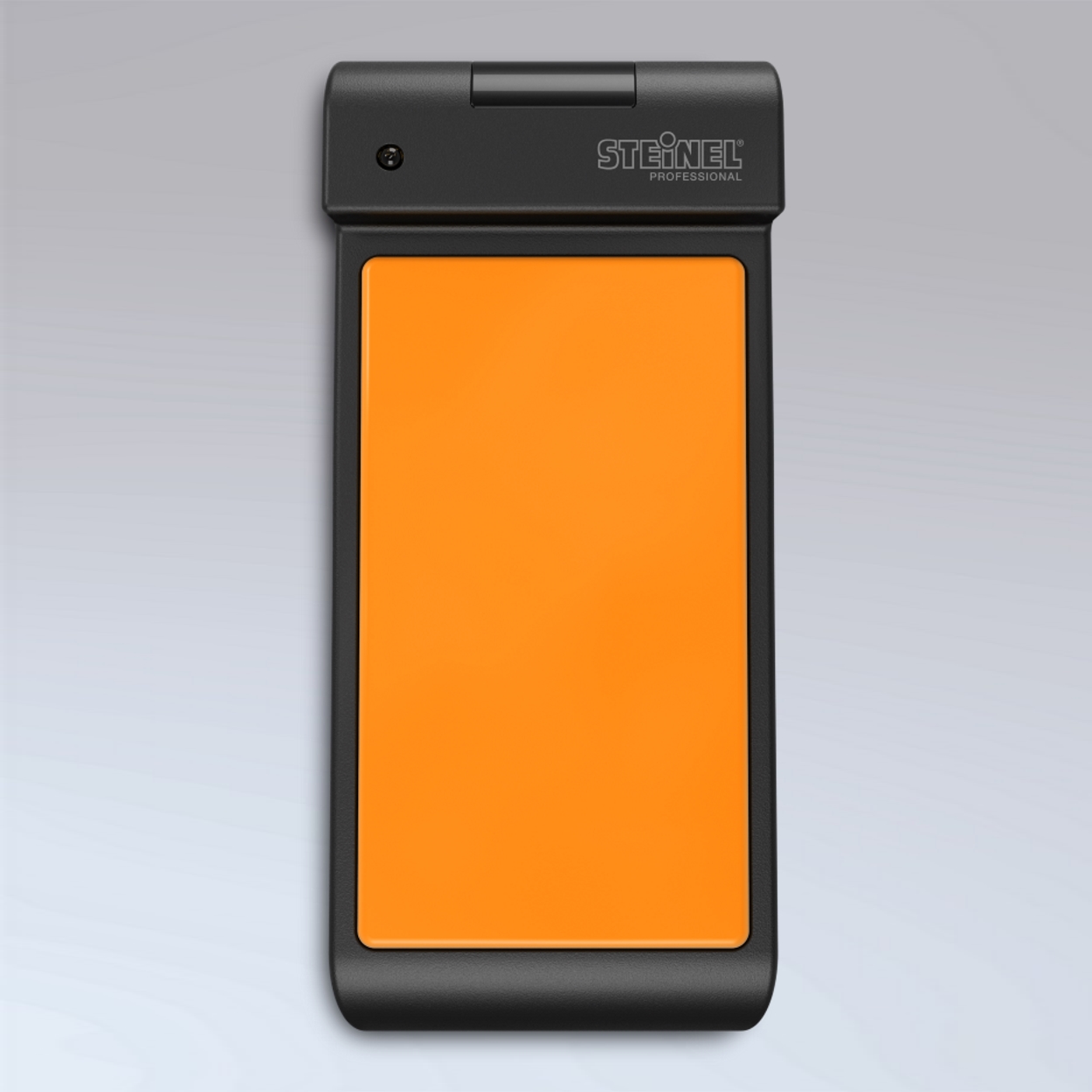

Telecomando Smart Remote optional

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master con ballast elettronico OFF
