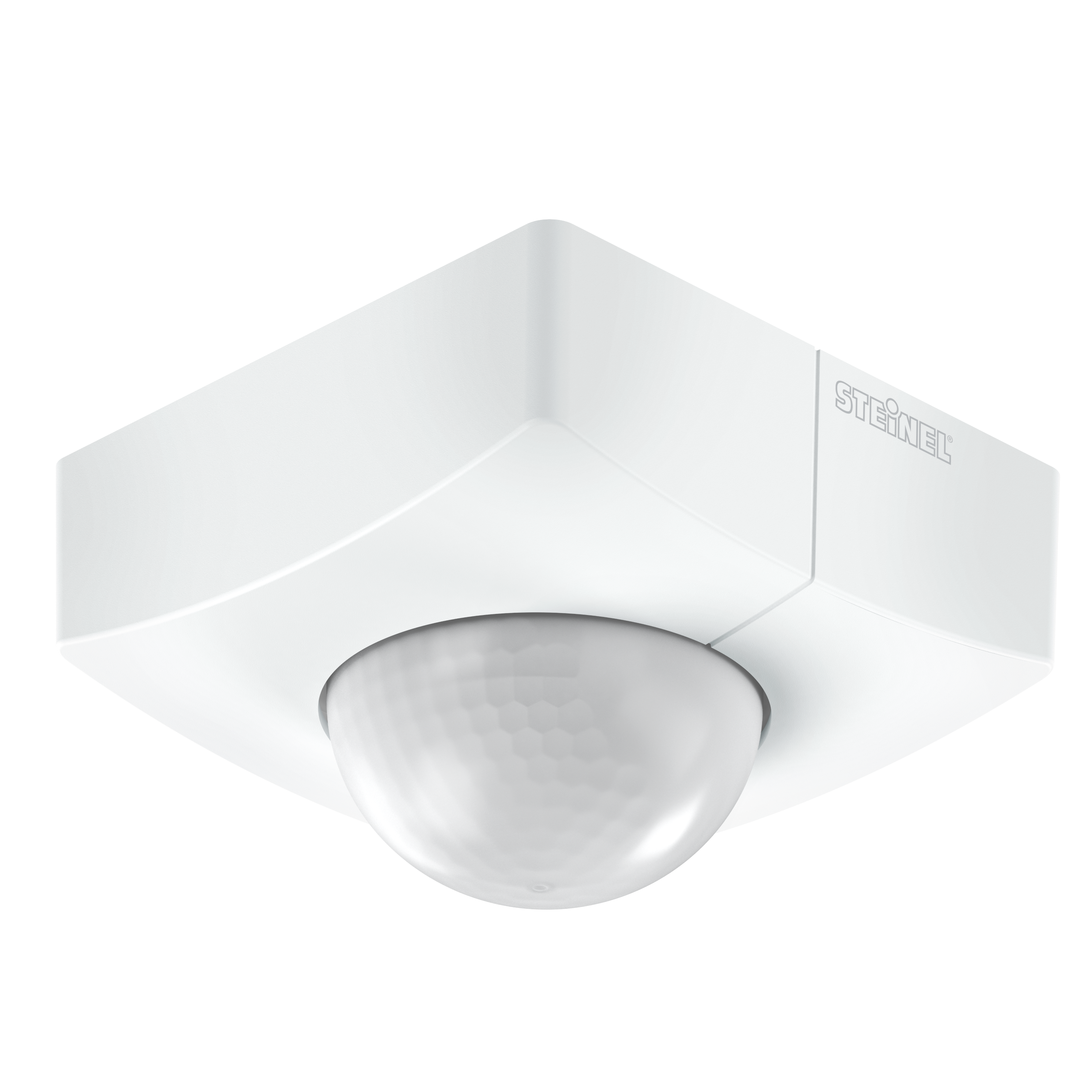

Steinel IS 345 DALI-2 Input Device - quadrato, sup.

EAN-N. 4007841057275

N. ELDAS® 057275

Prezzo: Accedi per vedere i prezzi

Versione

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potenziale libero)

Tipo di montaggio

Da incasso A sporgere

Altezza di montaggio

Altezza di montaggio da 2,5 a 4 metri Altezza di montaggio da 4 a 14 metri

Forma

Angolare Rotondo

Le zone di passaggio e i lunghi corridoi richiedono ai sensori particolari requisiti di potenza. Il campo di rilevamento del sensore deve essere stretto ma lungo. Solo così si possono coprire in modo mirato lunghe sezioni con il minor numero possibile di sensori. L'IS 345 è lo specialista consolidato per tali applicazioni per interni. Presenta uno speciale rilevamento per corridoi e un angolo di apertura di 45°, che gli consentono di sorvegliare tangenzialmente fino a 23 x 6 metri.

Identificazione

Versione Rilevatori di movimento

Produttore Steinel

Numero E 535941107

Varianti

Versione DALI-2 Input-Device

Tipo di montaggio A sporgere

Altezza di montaggio Altezza di montaggio da 2,5 a 4 metri

Forma Angolare

Dimensioni

Dimensioni L × P × A 65 x 95 x 95 mm

UI1 peso netto 0.1510

Elettrico

Allacciamento alla rete 12 – 22,5 V / 50 – 60 Hz

Dettaglio tensione di alimentazione Bus DALI

Uscita di controllo DALI Adressable/Slave

Assorbimento di corrente max. secondo IEC 62386-101 24 mA

Assorbimento di corrente tipico a 16 V di tensione d'ingresso 5 mA

Assorbimento di corrente max. a 10 V di tensione d'ingresso in funzionamento normale 7 mA

Tecnologia dei sensori

Altezza di montaggio max. 5,00 m

Tecnologia del sensore Infrarossi passivi

Con sensore di movimento Sì

Angolo di rilevamento 360 °

Angolo di apertura 45 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica No

Scalabilità meccanica No

Portata radiale 12 x 6 m (72 m²)

Portata tangenziale 23 x 6 m (138 m²)

Zone di commutazione 280 zone di commutazione

Altezza di montaggio 2,5 – 5 m

Altezza di montaggio ottimale 2,8 m

Nevalux tecnologia del sensore DALI 2

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave

Collegamento in rete tramite bus DALI

Numero di partecipanti DALI 3.0000

Con accoppiatore bus Sì

Tecnica dell'illuminazione

Avvio luce dolce No

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 1000 lx

Funzione luce di base No

Durata funzione luce di base 1-30 min, tutta la notte

Luce principale regolabile No

Impostazioni tramite Bus

Con telecomando No

Regolazione crepuscolare Teach No

Alloggiamento e materiale

Grado di protezione IP54

Temperatura ambiente da -20 fino a 50 °C

Luogo di montaggio soffitto

Luogo di applicazione Esterno Interni

Tipo di montaggio Superficie

Materiale Plastica

Applicazione ambiente corridoio / pianerottolo parcheggi coperti / garage sotterranei Esterno Interni

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

Cross-selling / Up-selling

Accessori 12367,21693

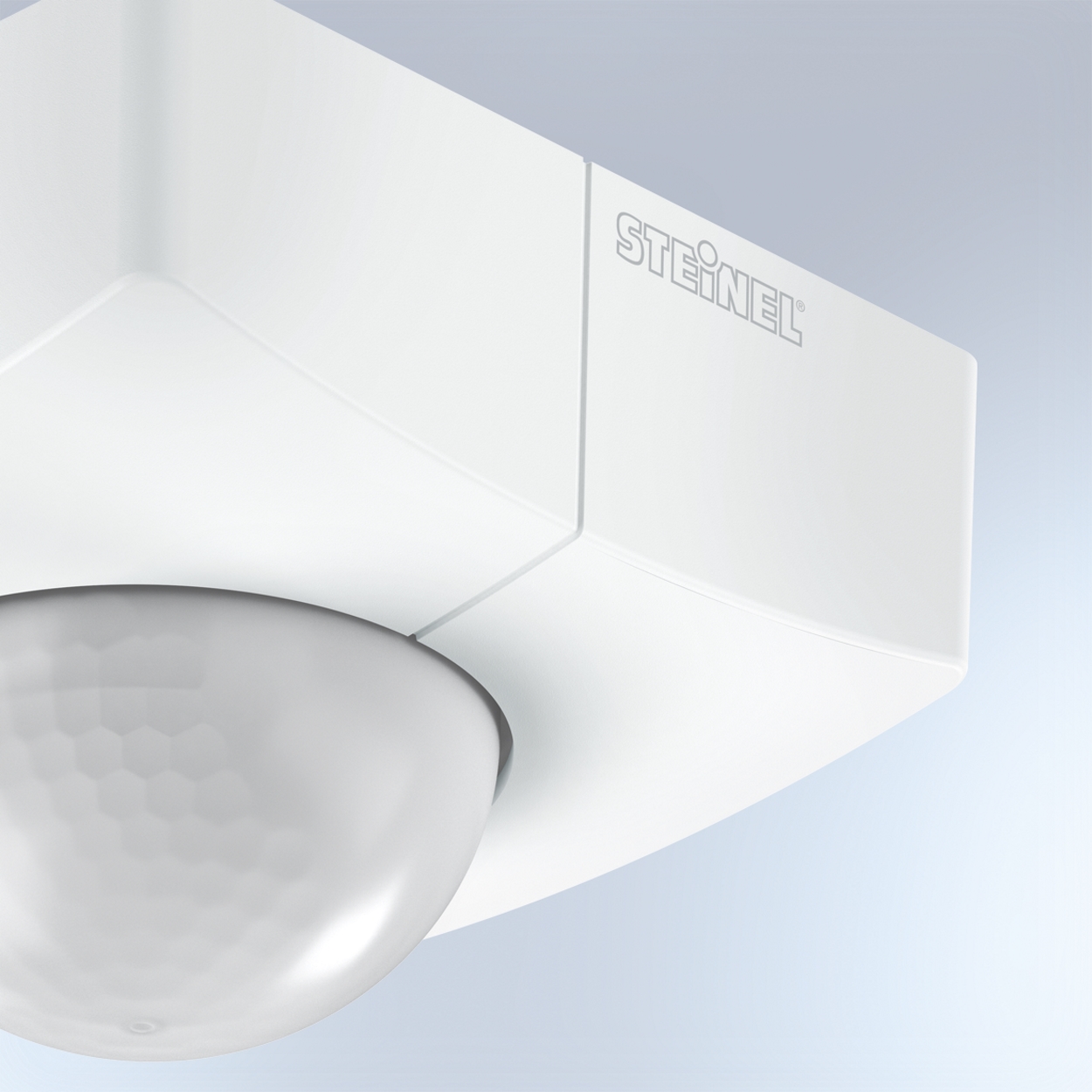

Plastica resistente ai raggi ultravioletti

Grande vano per l'allacciamento elettrico

Disegno tecnico

Aree di rilevamento del sensore

Schema elettrico 1

Schema elettrico

Scheda tecnica Dichiarazione di conformità

Telecomando Smart Remote

N. art. 009151

Pannello nero per il sensori IR Sopra intonaco quadrato

N. art. 056711
