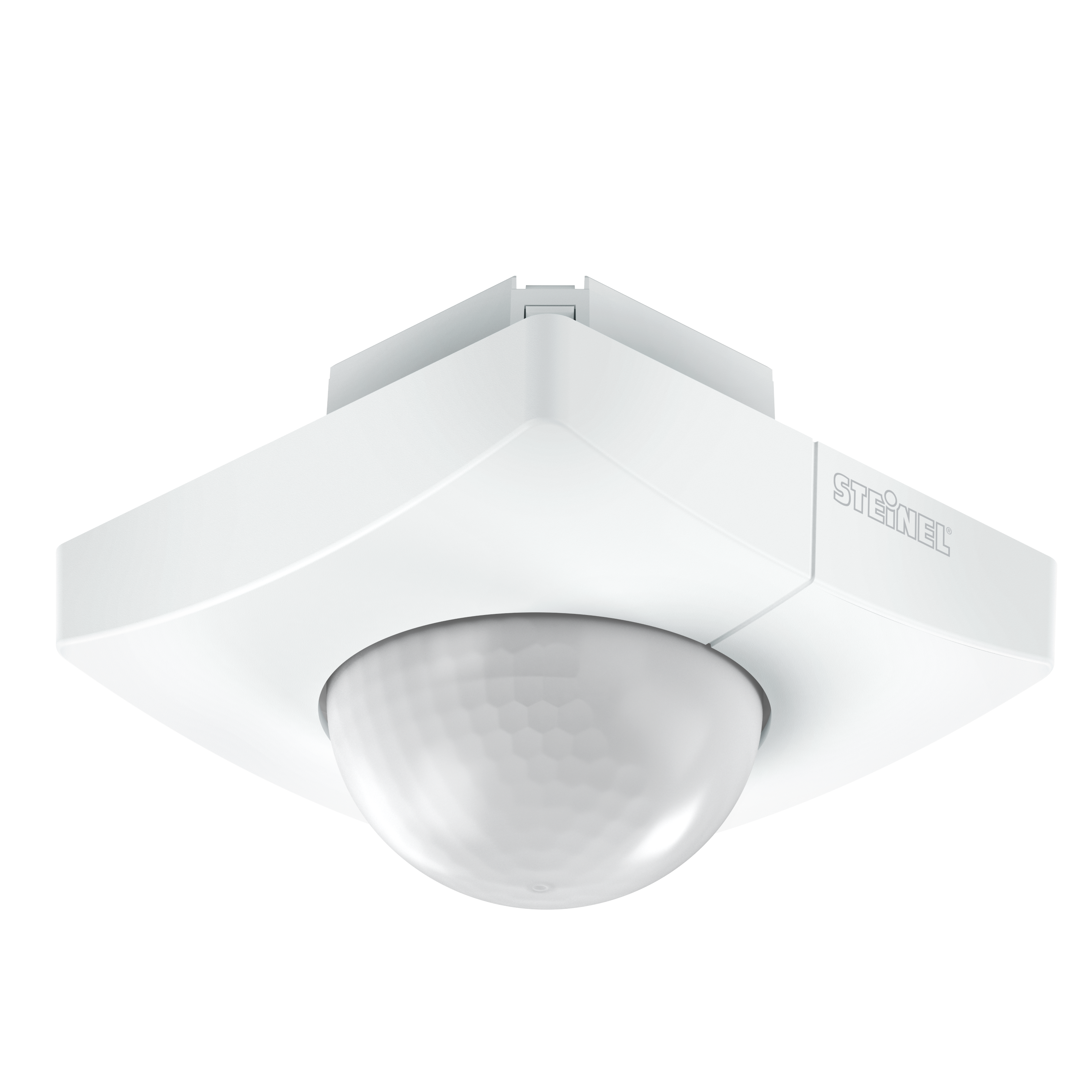

Steinel IS 345 PF - incassato, quadrato

EAN-N. 4007841033835

N. ELDAS® 033835

Prezzo: Accedi per vedere i prezzi

Versione

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potenziale libero)

Tipo di montaggio

Da incasso A sporgere

Altezza di montaggio

Altezza di montaggio da 2,5 a 4 metri Altezza di montaggio da 4 a 14 metri

Forma

Angolare Rotondo

Le zone di passaggio e i lunghi corridoi richiedono ai sensori particolari requisiti di potenza. Il campo di rilevamento del sensore deve essere stretto ma lungo. Solo così si possono coprire in modo mirato lunghe sezioni con il minor numero possibile di sensori. L'IS 345 è lo specialista consolidato per tali applicazioni per interni. Presenta uno speciale rilevamento per corridoi e un angolo di apertura di 45°, che gli consentono di sorvegliare tangenzialmente fino a 23 x 6 metri.

Identificazione

Versione Rilevatori di movimento

Produttore Steinel

Numero E 535941265

Varianti

Versione PF (Potenziale libero)

Tipo di montaggio Da incasso

Altezza di montaggio Altezza di montaggio da 2,5 a 4 metri

Forma Angolare

Dimensioni

Dimensioni L × P × A 78 x 94 x 94 mm

UI1 peso netto 0.1550

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz

Potenza 2000 W

Lampade fluorescenti reattore elettronico 1500 W

Lampade fluorescenti non compensate 1000 VA

Lampade fluorescenti compensate in serie 400 VA

Lampade fluorescenti compensate in parallelo 400 VA

Uscita di commutazione 1 lampade alogene a bassa tensione 2000 VA

Lampade LED < 2 W 100 W

Lampade LED > 2 W < 8 W 300 W

Lampade LED > 8 W 600 W

Carico capacitivo in µF 176 µF

Corrente d'inserzione massima 110 A

Tecnologia dei sensori

Altezza di montaggio max. 5,00 m

Tecnologia del sensore Infrarossi passivi

Angolo di rilevamento 360 °

Angolo di apertura 45 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica No

Scalabilità meccanica No

Portata radiale 12 x 6 m (72 m²)

Portata tangenziale 23 x 6 m (138 m²)

Zone di commutazione 280 zone di commutazione

Altezza di montaggio 2,50 – 5,00 m

Altezza di montaggio ottimale 2,8 m

Nevalux tecnologia del sensore Acceso / Spento

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete master/master

Collegamento in rete tramite Cavo

Tecnica dell'illuminazione

Avvio luce dolce No

Luce permanente commutabile, 4 ore

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 1000 lx

Impostazione del tempo 5 s – 15 Min.

Funzione luce di base No

Luce principale regolabile No

Funzioni Modalità normale / modalità test Manuale ON / ON-OFF

Impostazioni tramite Telecomando Potenziometri Smart Remote

Con telecomando No

Regolazione crepuscolare Teach Sì

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente da -20 fino a 50 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incassato

Materiale Plastica

Applicazione ambiente corridoio / pianerottolo parcheggi coperti / garage sotterranei Interni

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Cross-selling / Up-selling

Accessori 12367,13686,21694

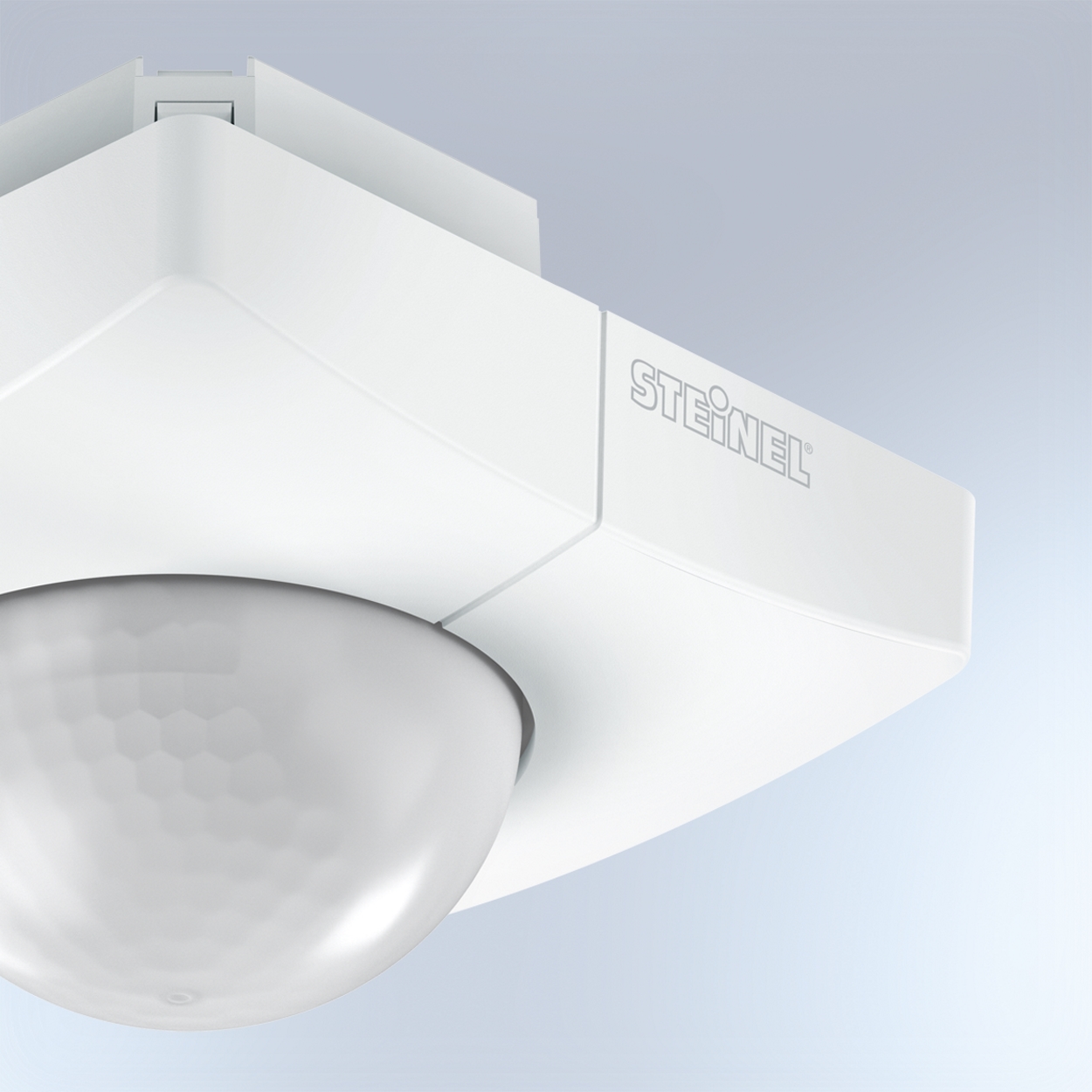

Plastica resistente ai raggi ultravioletti

Telecomandi opzionali

Disegni tecnici

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Scheda tecnica Manuale d'uso Dichiarazione di conformità
