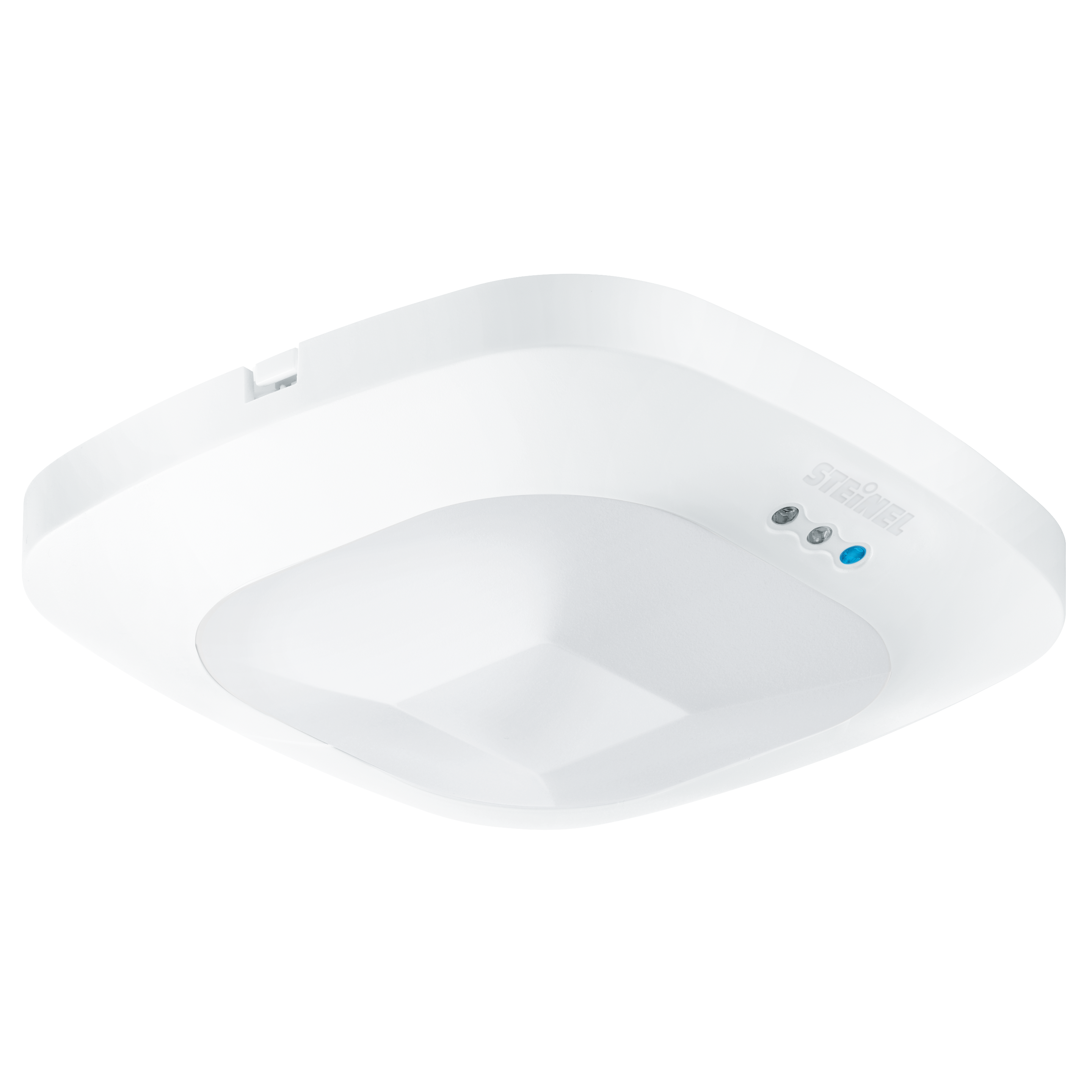

Steinel HF 360 DALI-2 APC - Unterputz

EAN-Nr. 4007841002817

ELDAS®-Nr 002817

Preis: Bitte einloggen, um Preise zu sehen

Ausführung

DALI-2 Application Controller KNX DALI-2 Input-Device 230V 1 Kanal 230V 2 Kanal

Montageart

Unterputz Aufputz

STEINEL ist nicht nur der Pionier der Hochfrequenz-Sensorik, sondern setzt diese auch als erster erfolgreich für Präsenzmelder ein. Mit vielen Vorteilen, speziell bei Anwendungen in öffentlichen Bereichen wie Toilettenkabinen. Da HF ohne Linse arbeitet, ist der Presence Control PRO HF 360 sehr flach und als „Überwacher“ kaum zu erkennen. Er bietet daher kaum Angriffsflächen, zum Beispiel für Vandalismus.

Identifikation

Ausführung Präsenzmelder

Hersteller Steinel

E-Nummer 535934504

Varianten

Ausfuehrung DALI-2 Application Controller

Montageart Unterputz

Abmessungen

Abmessungen L × B × H 56 x 120 x 120 mm

VPE1 Nettogewicht 0.1640

Elektrik

Netzanschluss 230 V / 50 – 60 Hz

Steuerausgang DALI Broadcast 2x12 EVG´s

Einschaltstrom maximal 800 A

Sensorik

Montagehöhe max. 3,50 m

Sensortechnologie Hochfrequenz

Sendeleistung < 1 mW

HF-Technik 5,8 GHz

Erfassung ggf. durch Glas, Holz und Leichtbauwände

Erfassungswinkel 360 °

Öffnungswinkel 140 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Nein

Reichweite Detail Zur Raumanpassung lassen sich 1 oder 2 Erfassungsrichtungen per Aufkleber ausblenden

Reichweite radial Ø 12 m (113 m²)

Reichweite tangential Ø 12 m (113 m²)

Montagehöhe 2,50 – 3,50 m

Optimale Montagehöhe 2,8 m

Nevalux Sensortechnologie DALI 2

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Vernetzung via Kabel

Mit Busankopplung Ja

Lichttechnik

Softlichtstart Ja

Dauerlicht schaltbar

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 10 – 1000 lx

Zeiteinstellung 30 s – 30 Min.

Grundlichtfunktion Ja

Grundlichtfunktion Zeit 1-60 Min., ganze Nacht

Hauptlicht einstellbar 50 - 100 %

Funktionen Normal- / Testbetrieb Halb- / Vollautomatik Taster- / Schalterbetrieb Manuell ON / ON-OFF Konstantlichtregelung ON-OFF

Einstellungen via Fernbedienung DIP-Schalter Potis Smart Remote

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Grundlichtfunktion in Prozent 10 – 60 %

Grundlichtfunktion Prozent von 10.0000

Grundlichtfunktion Prozent bis 60.0000

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur von -25 bis 55 °C

Montageort Decke

Anwendung Ort Innenbereich

Montageart Unterputz

Werkstoff Kunststoff

Anwendung Raum Funktionsraum / Nebenraum Teeküche Treppenhaus WC / Waschraum Innenbereich

Farbe Weiss

Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

Cross-/Up-Selling

Zubehörteile 13664,13674,13685,12367,13669,13677,13686

Optionale Fernbedienung

Optionaler Aufputzadapter

Optionaler Schutzkorb

HF Deckenadapter zur Montage auf abgehängten Decken

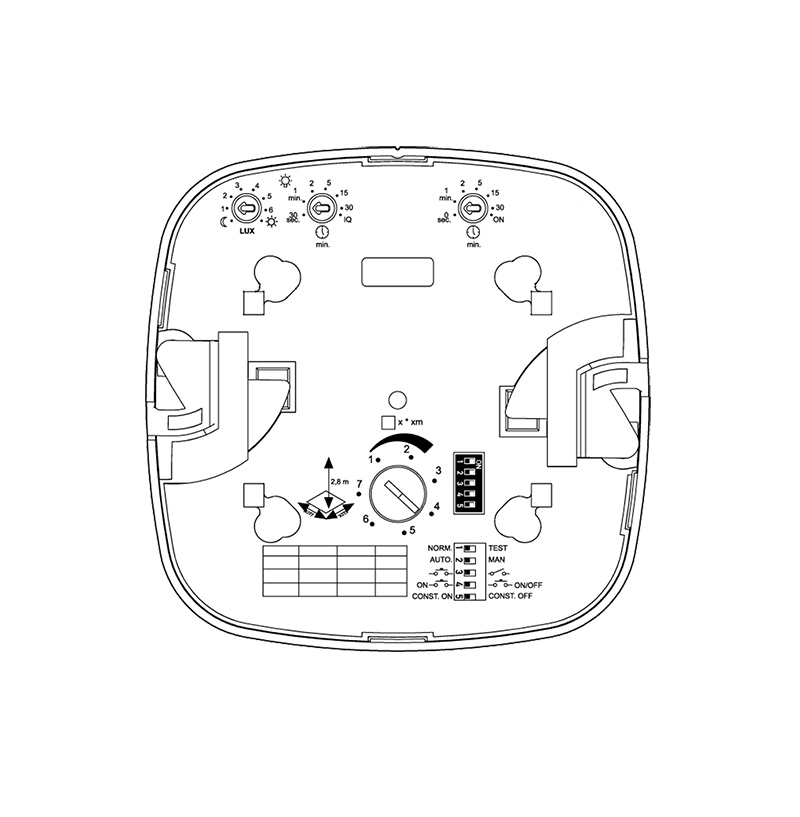

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan Master
