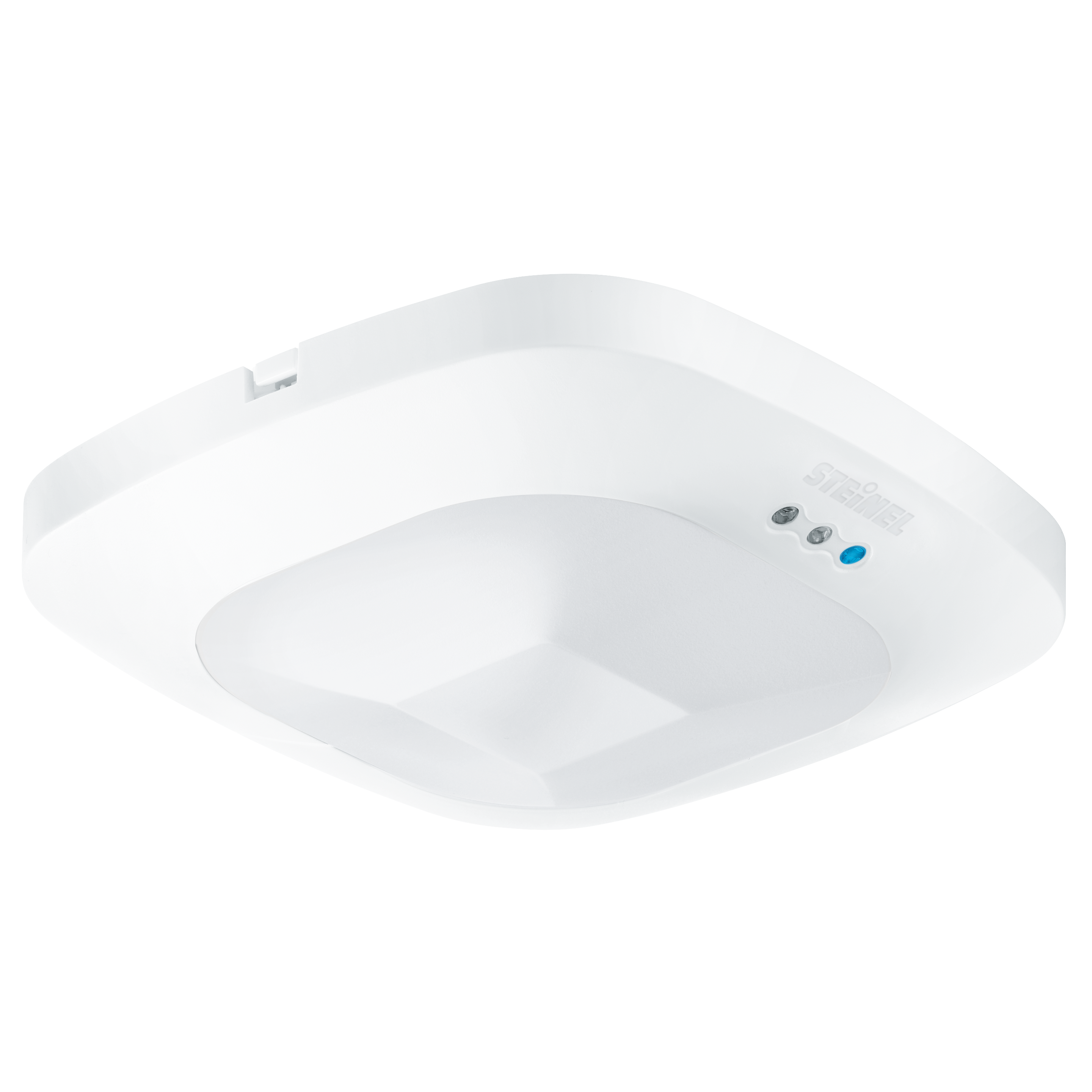

Steinel HF 360 DALI-2 Input Device - Unterputz
EAN-Nr. 4007841057480
ELDAS®-Nr 057480
Preis: Bitte einloggen, um Preise zu sehen
Ausführung
Montageart
Unterputz
Aufputz
STEINEL ist nicht nur der Pionier der Hochfrequenz-Sensorik, sondern setzt diese auch als erster erfolgreich für Präsenzmelder ein. Mit vielen Vorteilen, speziell bei Anwendungen in öffentlichen Bereichen wie Toilettenkabinen. Da HF ohne Linse arbeitet, ist der Presence Control PRO HF 360 sehr flach und als „Überwacher“ kaum zu erkennen. Er bietet daher kaum Angriffsflächen, zum Beispiel für Vandalismus.
Identifikation
Ausführung
Präsenzmelder
Hersteller
Steinel
E-Nummer
535932100
Varianten
Ausfuehrung
DALI-2 Input-Device
Montageart
Unterputz
Abmessungen
Abmessungen L × B × H
56 x 120 x 120 mm
VPE1 Nettogewicht
0.1080
Elektrik
Netzanschluss
12 – 22,5 V
Versorgungsspannung Detail
Dali-Bus
Schaltausgang 1 potenzialfrei
Nein
Schaltausgang 2 potenzialfrei
Nein
Steuerausgang DALI
Adressable/Slave
Max. Stromaufnahme gemäss IEC 62386-101
42 mA
Typische Stromaufnahme bei 16 V Eingangsspannung
8 mA
Max. Stromaufnahme bei 10 V Eingangsspannung im regulären Betrieb
10 mA
Sensorik
Montagehöhe max.
3,50 m
Sensortechnologie
Hochfrequenz
Sendeleistung
< 1 mW
HF-Technik
5,8 GHz
Erfassung
ggf. durch Glas, Holz und Leichtbauwände
Erfassungswinkel
360 °
Öffnungswinkel
140 °
Unterkriechschutz
Ja
Segmentweise Ausblendung
Ja
Elektronische Skalierbarkeit
Ja
Mechanische Skalierbarkeit
Nein
Reichweite Detail
Zur Raumanpassung lassen sich 1 oder 2 Erfassungsrichtungen per Aufkleber ausblenden
Reichweite radial
Ø 12 m (113 m²)
Reichweite tangential
Ø 12 m (113 m²)
Montagehöhe
2,50 – 3,5 m
Optimale Montagehöhe
2,5 m
Nevalux Sensortechnologie
DALI 2
Vernetzung
Vernetzung
Ja
Art der Vernetzung
Master/Slave
Vernetzung via
Kabel
Anzahl DALI-Teilnehmer
5.0000
Mit Busankopplung
Ja
Lichttechnik
Softlichtstart
Nein
Konstantlichtregelung
Nein
Einstellungen
Dämmerungsschalter
Ja
Dämmerungseinstellung
10 – 1000 lx
Grundlichtfunktion
Nein
Hauptlicht einstellbar
Nein
Einstellungen via
Bus
Mit Fernbedienung
Nein
Dämmerungseinstellung Teach
Nein
Gehäuse & Material
Schutzart
IP20
Umgebungstemperatur
von -25 bis 55 °C
Montageort
Decke
Anwendung Ort
Innenbereich
Montageart
Unterputz
Werkstoff
Kunststoff
Anwendung Raum
Funktionsraum / Nebenraum
Teeküche
Treppenhaus
WC / Waschraum
Innenbereich
Farbe
Weiss
Farbe RAL
9010
Lieferumfang & Garantie
Herstellergarantie
5 Jahre
Inkl. Eckwandhalter
Nein
Zertifikate & EPREL
Ausweise/Zertifikate
DALI-2
Cross-/Up-Selling
Zubehörteile
13669,13677
Optionaler Aufputzadapter
Optionaler Schutzkorb
HF Deckenadapter zur Montage auf abgehängten Decken
Technische Zeichnung
Sensorerfassungsbereich
Schaltplan 1
Schaltplan
