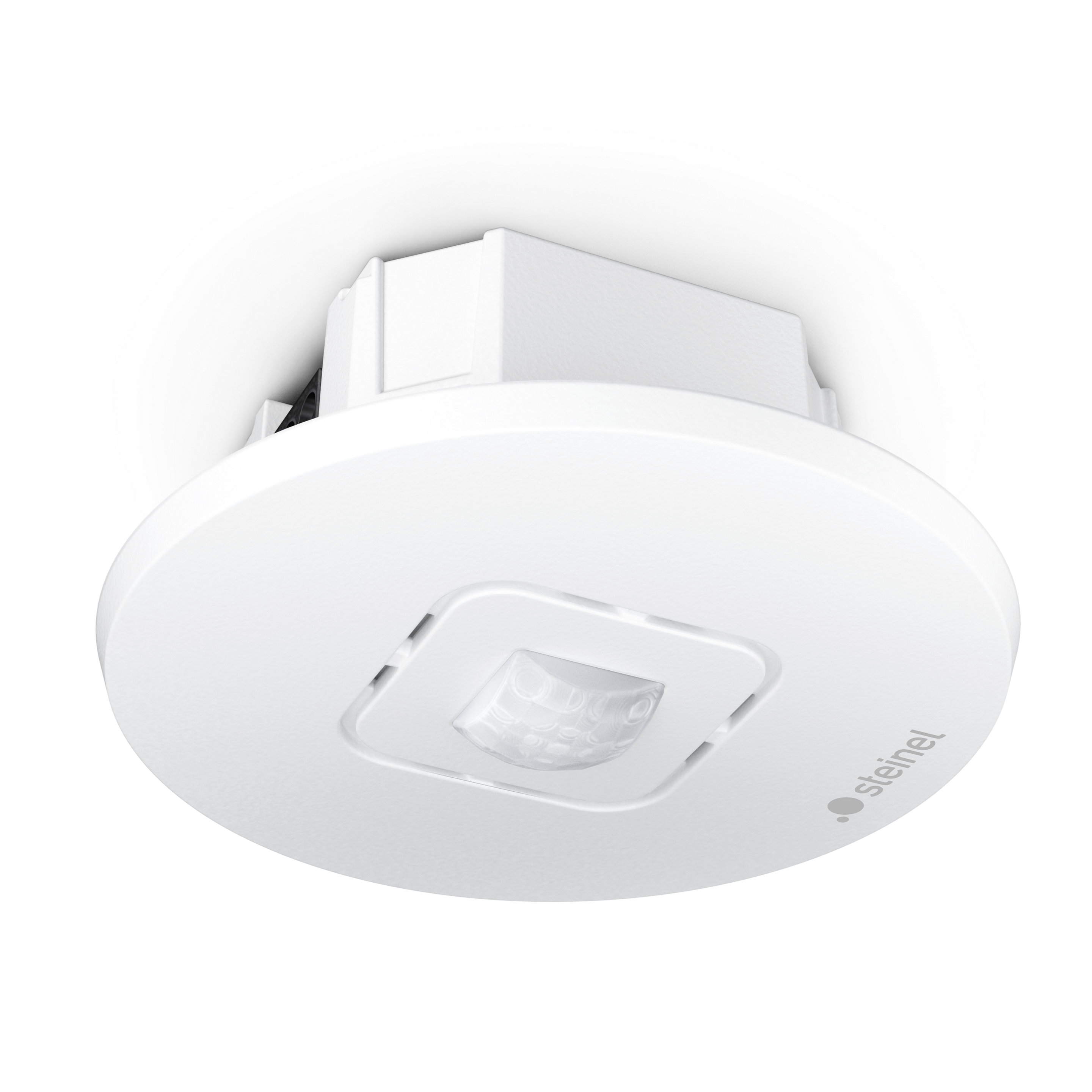

Steinel IR Micro Office 6m DALI-2 APC - Unterputz

EAN-Nr. 4007841067151

ELDAS®-Nr 067151

Preis: Bitte einloggen, um Preise zu sehen

Montageart

Unterputz Aufputz Deckeneinbau

Von Architekten und Planern gefordert, von STEINEL gemacht. Die Mikro-Präzisionslinse misst gerade einmal 15 x 15 mm. Der 360° Infrarot-Präsenzmelder erfasst 36 m². Als DALI-2 Single Master Application Controller steuert er bis zu 20 DALI Teilnehmer im Broadcast Betrieb an. So bietet er ein optimales Lichtmanagement für die Einzelraumlösung inklusive Konstantlichtregelung. Via Bluetooth Mesh werden Einstellungen und Vernetzung spielend leicht realisiert. Das ist unser Sensor im DALI APC für das einfache Lichtmanagement im kleinen Einzelbüro. Wir haben uns auf die Standardfunktionen konzentriert und bieten ein Produkt ohne Schnickschnack. Mit dem IR Micro Office DALI- APC gelingt der Einstieg in das DALI-Lichtmanagement.

Perfekt geeignet für kleine Räume wie z.B. Einzelbüros
Lichtmanagement wie z.B. Konstantlichtregelung, Lichtszenen, Halb-/ Vollautomatik
Broadcast-Ansteuerung von bis zu 20 dimmbaren DALI-Leuchten
Abdeckkappen zur Erfassungseingrenzung einfach zum Einrasten inklusive
Inbetriebnahme und Einstellung via STEINEL Connect App

Identifikation

Ausführung Präsenzmelder

Hersteller Steinel

E-Nummer 535900035

Varianten

Montageart Unterputz

Abmessungen

Abmessungen Ø × H 85 x 37 mm

VPE1 Nettogewicht 0.0790

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz

Steuerausgang DALI Broadcast 1x20 EVG´s

Einschaltstrom maximal 10 A

Sensorik

Montagehöhe max. 5,00 m

Sensortechnologie Passiv Infrarot

Mit Bewegungsmelder Ja

Erfassungswinkel 360 °

Öffnungswinkel 90 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Nein

Mechanische Skalierbarkeit Ja

Reichweite radial 4 x 4 m (16 m²)

Reichweite tangential 6 x 6 m (36 m²)

Schaltzonen 168 Schaltzonen

Montagehöhe 2 – 5 m

Reichweite Präsenz 4 x 4 m (16 m²)

Optimale Montagehöhe 2,8 m

Nevalux Sensortechnologie BT SIG Mesh, DALI 2

Vernetzung

Vernetzung Ja

Vernetzung via Bluetooth Mesh

Anzahl DALI-Teilnehmer 20.0000

Mit Busankopplung Nein

Lichttechnik

Softlichtstart Ja

Dauerlicht schaltbar

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 1000 lx

Zeiteinstellung 5 s – 60 Min.

Grundlichtfunktion Ja

Grundlichtfunktion Zeit 10s-60 Min. Ganze Nacht Helligkeitsgesteuert AUS

Hauptlicht einstellbar 0 - 100 %

Funktionen Halb- / Vollautomatik Lichtszene Manuell ON / ON-OFF Normal- / Testbetrieb Nachbargruppenfunktion TouchDIM-Funktion Bewegungssensor Konstantlichtregelung Lichtsensor Einstellbare Fade Time beim Ein- und Ausschalten Konstantlichtregelung ON-OFF Präsenzfunktion Präsenzmelderlogik

Einstellungen via Bluetooth

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Grundlichtfunktion in Prozent 0 – 100 %

Grundlichtfunktion Prozent von 0.0000

Grundlichtfunktion Prozent bis 100.0000

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur von -25 bis 55 °C

Werkstoff des Gehäuses Kunststoff

Werkstoff der Abdeckung Ohne Abdeckung

Abdeckmaterial Lieferumfang Abdeckschalen

Montageort Decke

Anwendung Ort Innenbereich

Montageart Unterputz

Werkstoff Kunststoff

Anwendung Raum Innenbereich Einzelbüro Funktionsraum / Nebenraum Konferenzraum / Besprechungsraum Dienstzimmer Aufenthaltsraum Teeküche

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

Cross-/Up-Selling

Zubehörteile 27098,27099

Up-Selling 27098,27099

Technische Zeichnungen

Sensorerfassungsbereich

Schaltplan 1

Schaltplan

Produktdatenblatt Konformitätserklärung Produktbroschüre
