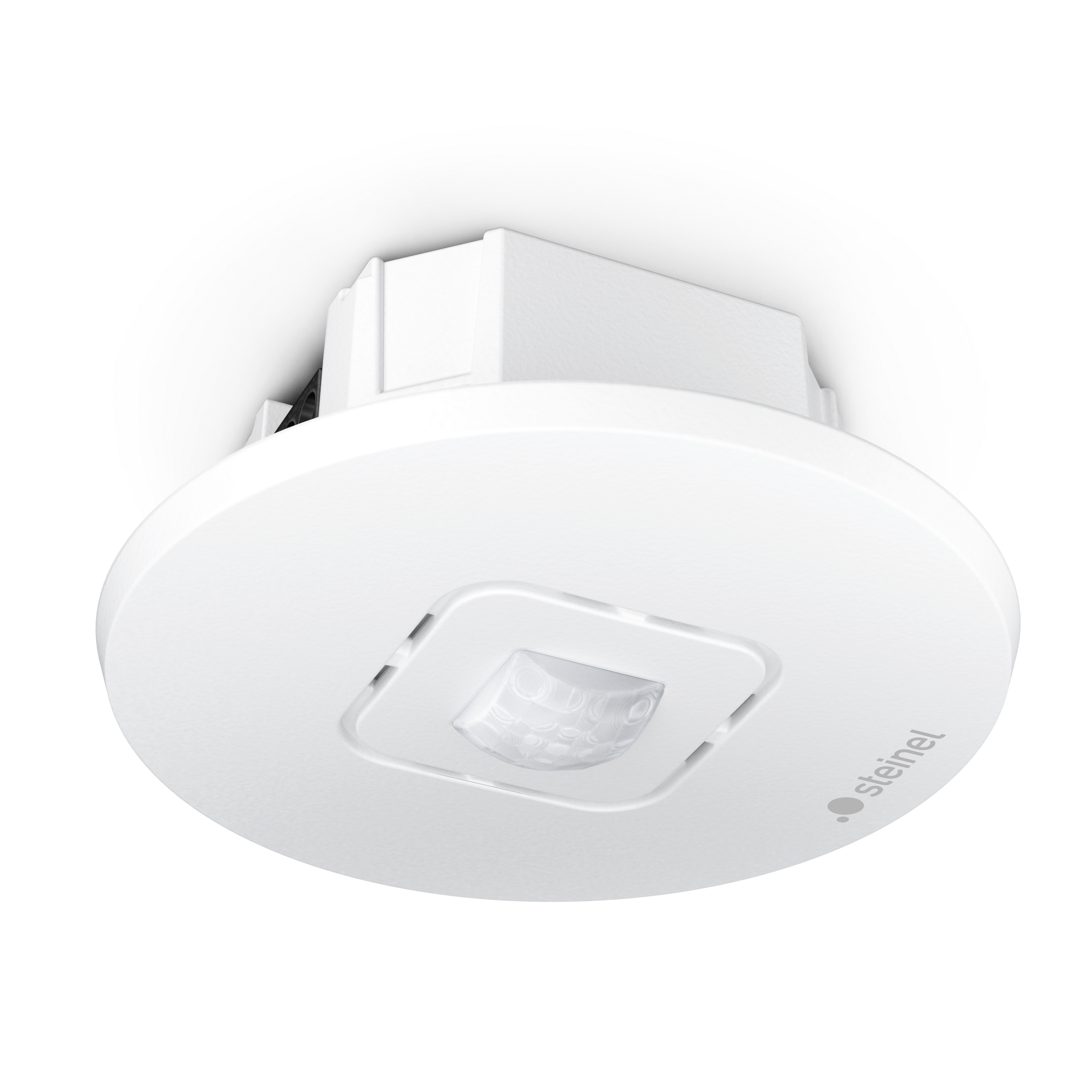

Steinel IR Micro Office 6m DALI-2 APC - encastré

Steinel IR Micro Office 6m DALI-2 APC - encastré

EAN-N° 4007841067151 · N° ELDAS® 067151

Points forts Données techniques Illustrations Schémas de câblage Téléchargements
Steinel Bluetooth Mesh

Steinel IR Micro Office 6m DALI-2 APC - encastré

EAN-N° 4007841067151

N° ELDAS® 067151

Prix : Veuillez vous connecter pour voir les prix

Type de montage

Encastré En saillie Encastré au plafond

Exigée par les architectes et les planificateurs, réalisée par STEINEL. La micro-lentille de précision mesure à peine 15 x 15 mm. Le détecteur de présence infrarouge 360° couvre 36 m². En tant que contrôleur d'application DALI-2 Single Master, il commande jusqu'à 20 participants DALI en mode broadcast. Il offre ainsi une gestion optimale de l'éclairage pour les solutions individuelles, y compris la régulation à lumière constante. Les réglages et la mise en réseau sont réalisés très facilement via Bluetooth Mesh. C'est notre capteur dans le DALI APC pour la gestion simple de l'éclairage dans un petit bureau individuel. Nous nous sommes concentrés sur les fonctions standard et proposons un produit sans fioritures. Avec le IR Micro Office DALI- APC, l'entrée dans la gestion de l'éclairage DALI est une réussite.

  • Parfaitement adapté aux petites pièces comme les bureaux individuels
  • Gestion de l'éclairage comme par ex. régulation constante de la lumière, scènes d'éclairage, semi-automatique/automatique complet
  • Commande Broadcast de jusqu'à 20 luminaires DALI graduables
  • Capuchons pour limiter la détection, à encliqueter simplement, inclus
  • Mise en service et réglage via STEINEL Connect App

Identification

Modèle Détecteur de présence
Fabricant Steinel
Numéro E 535900035

Variantes

Type de montage Encastré

Dimensions

Dimensions Ø × H 85 x 37 mm
UE1 poids net 0.0790

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Sortie de commande DALI Broadcast 1x20 ballasts électroniques
Courant d'appel maximal 10 A

Technologie de détection

Hauteur de montage max. 5,00 m
Technologie de capteur infrarouge passif
Avec détecteur de mouvement Oui
Angle de détection 360 °
Angle d'ouverture 90 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Oui
Portée radiale 4 x 4 m (16 m²)
Portée tangentielle 6 x 6 m (36 m²)
Zones de commutation 168 zones de commutation
Hauteur de montage 2 – 5 m
Portée présence 4 x 4 m (16 m²)
Hauteur de montage optimale 2,8 m
Nevalux technologie de capteur BT SIG Mesh, DALI 2

Connectivité

Mise en réseau Oui
Mise en réseau via Bluetooth Mesh
Nombre de participants DALI 20.0000
Avec coupleur de bus Non

Technique d'éclairage

Démarrage progressif Oui
Éclairage permanent commutable
Régulation de l'éclairage constant Oui

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 60 Min.
Fonction lumière de base Oui
Durée fonction lumière de base 10s-60 min toute la nuit Contrôlé par la luminosité ARRÊT
Lumière principale réglable 0 - 100 %
Fonctions Semi-automatique / Automatique Scénario d'éclairage Manuel ON / ON-OFF Mode normal / mode test Fonction de groupe voisin Fonction TouchDIM Détecteur de mouvement Réglage de l'éclairage permanent Détecteur de lumière Temps de fondu réglable à l'allumage et à l'extinction Maintien d'un éclairage constant ON-OFF Fonction présence Logique du détecteur de présence
Réglages via Bluetooth
Avec télécommande Non
Réglage crépusculaire Teach Oui
Fonction lumière de base en pourcentage 0 – 100 %
Fonction lumière de base pourcentage de 0.0000
Fonction lumière de base pourcentage jusqu'à 100.0000

Boîtier et matériau

Indice de protection IP20
Température ambiante de -25 jusqu'à 55 °C
Matériau du boîtier Matière plastique
Matériau du cache sans diffuseur
Matériau de couverture (étendue de la livraison) caches enfichables
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce Intérieur bureau individuel espace fonctionnel / local annexe salle de conférences / salle de réunion salle du personnel soignant salle commune kitchenette
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

Vente croisée / additionnelle

Accessoires 27098,27099
Vente incitative 27098,27099

Dessin technique

Zones de détection du capteur

Schéma de câblage 1

Schéma du circuit
