Steinel IR Quattro HD-2 24m BT IPD - Aufputz

EAN-Nr. 4007841064402

ELDAS®-Nr 064402

Preis: Bitte einloggen, um Preise zu sehen

Ausführung

DALI-2 Application Controller 230V COM1 KNX IP (REST API, MQTT, BacNet) 230V COM2 DALI-2 Input-Device Bluetooth Input-Device

Montageart

Unterputz Aufputz Deckeneinbau

Der Infrarot-Präsenzmelder IR Quattro HD-2 bietet eine 360°-Erfassung und kann über Bluetooth kabellos digital eingestellt und vernetzt werden. Die vier verbauten Pyro-Sensoren sind einzeln an- und abwählbar. Erhältlich ist der Präsenzmelder der neuesten Generation als Unterputz- und Aufputz-Variante für die Schnittstellen COM1, COM2, DALI-2 IPD, KNX V3.5, IP und BT IPD sowie als Deckeneinbau-Version für die Schnittstellen COM1 und KNX V3.5. Neben Präsenzfunktion und Helligkeit lassen sich auf Basis von IP, KNX und DALI-2 IPD zusätzlich die Temperatur sowie die Luftfeuchte messen. Der Präsenzmelder eignet sich für Montagehöhen von 2,50 m bis 10 m und bietet 5.200 Schaltzonen. Die maximale radiale Reichweite liegt bei 81 m2 (9 x 9 m), die maximale tangentiale Reichweite beträgt 576 m2 (24 x 24 m).

Passivinfrarot-Präsenzmelder mit quadratischer 360° Erfassung
5.200 Schaltzonen für feinste Erkennung
Bietet den grössten Erfassungsbereich in unserem IR-Sortiment
4 Pyrosensoren einzeln de-/ aktivierbar
Sensitivität digital einstellbar
Messung von Präsenz und Helligkeit
Temperatur- und Luftfeuchtemessung bei IP, KNX und DALI-2 IPD
Einstellung und Vernetzung per Bluetooth

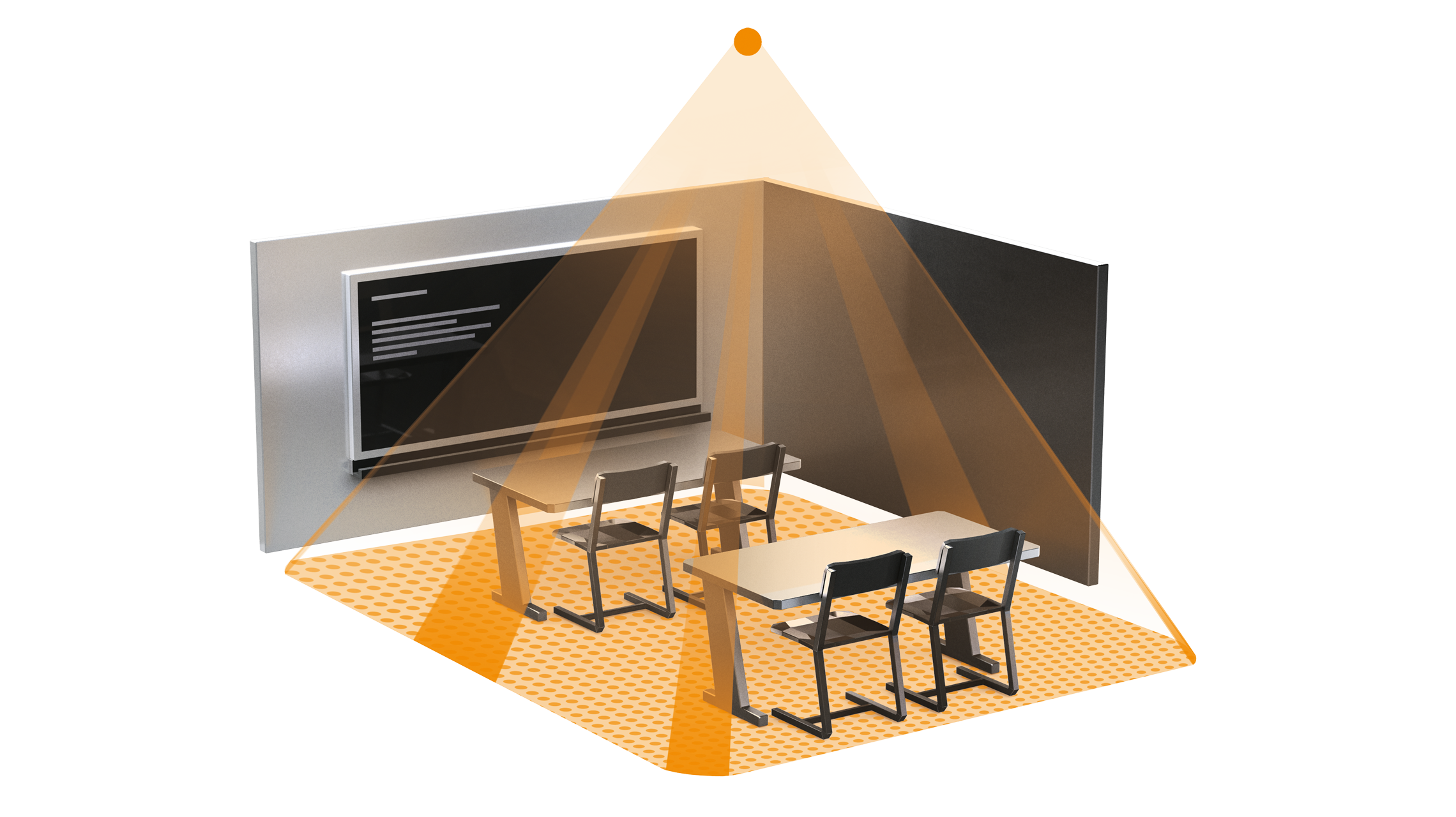

Ideal für Grossraumbüros und Klassenzimmer

Identifikation

Ausführung Präsenzmelder

Hersteller Steinel

E-Nummer 535900012

Varianten

Ausfuehrung Bluetooth Input-Device

Montageart Aufputz

Abmessungen

Abmessungen L × B × H 64 x 123 x 123 mm

VPE1 Nettogewicht 0.2580

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz

Eigenverbrauch 0,3 W

Sensorik

Montagehöhe max. 10,00 m

Sensortechnologie Passiv Infrarot

Erfassungswinkel 360 °

Öffnungswinkel 160 °

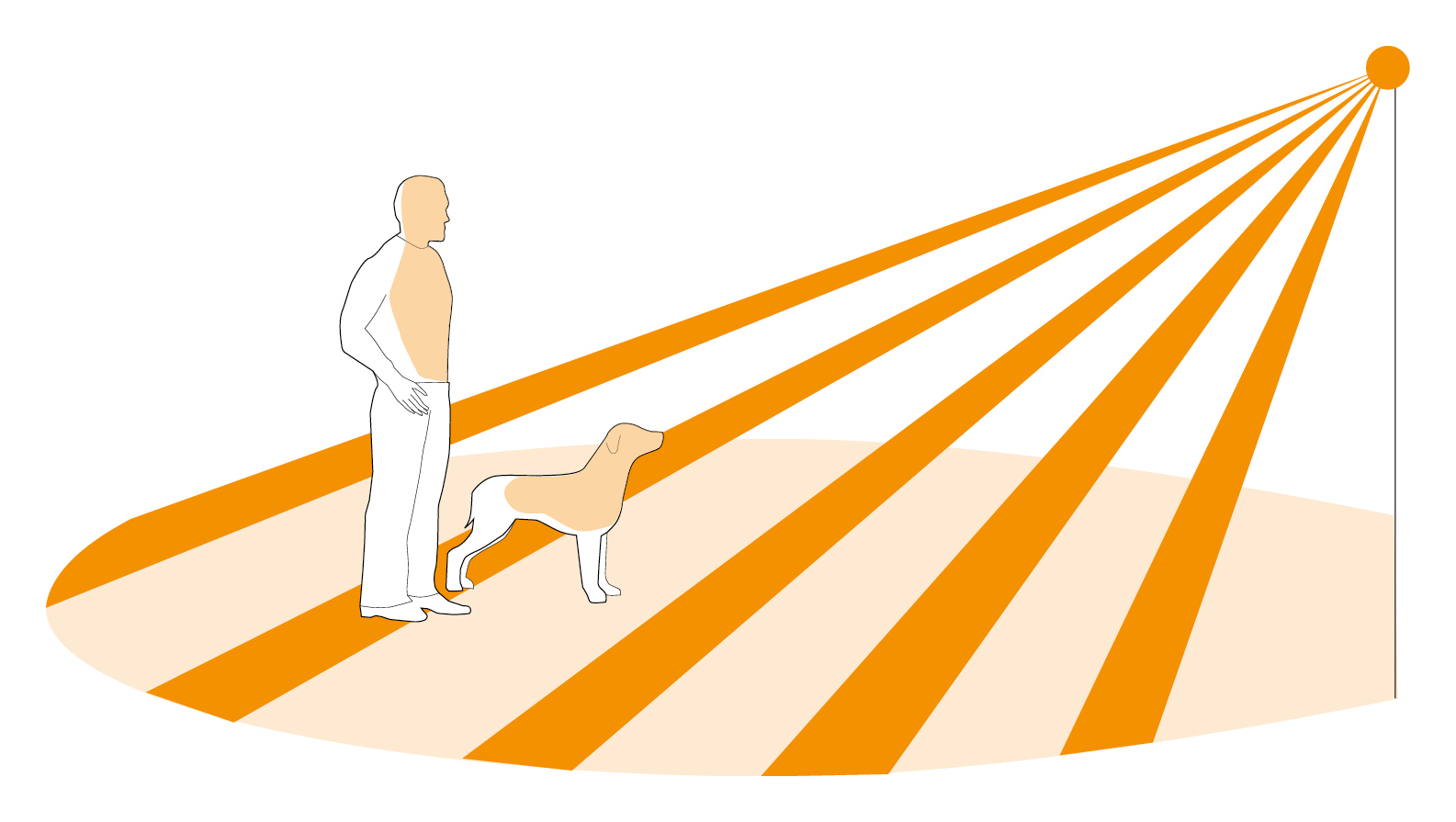

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Ja

Reichweite radial 9 x 9 m (81 m²)

Reichweite tangential 24 x 24 m (576 m²)

Schaltzonen 5200 Schaltzonen

Montagehöhe 2,50 – 10,00 m

Reichweite Präsenz 9 x 9 m (81 m²)

Optimale Montagehöhe 2,8 m

Nevalux Sensortechnologie BT SIG Mesh

Vernetzung

Vernetzung Ja

Vernetzung via Bluetooth Mesh

Lichttechnik

Softlichtstart Nein

Dauerlicht schaltbar

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 2000 lx

Zeiteinstellung 5 s – 60 Min.

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Einstellungen via Bluetooth

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Nein

Gehäuse & Material

Schutzart IP54

Umgebungstemperatur von -20 bis 50 °C

Montageort Decke

Anwendung Ort Innenbereich

Montageart Aufputz

Werkstoff Kunststoff

Anwendung Raum Hörsaal Klassenzimmer Grossraumbüro Hochregallager Produktionsbereich Konferenzraum / Besprechungsraum Dienstzimmer Aufenthaltsraum Umkleide Rezeption / Lobby Sporthalle Parkhaus / Tiefgarage Speisesaal / Kantine Innenbereich

Farbe Weiss

Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

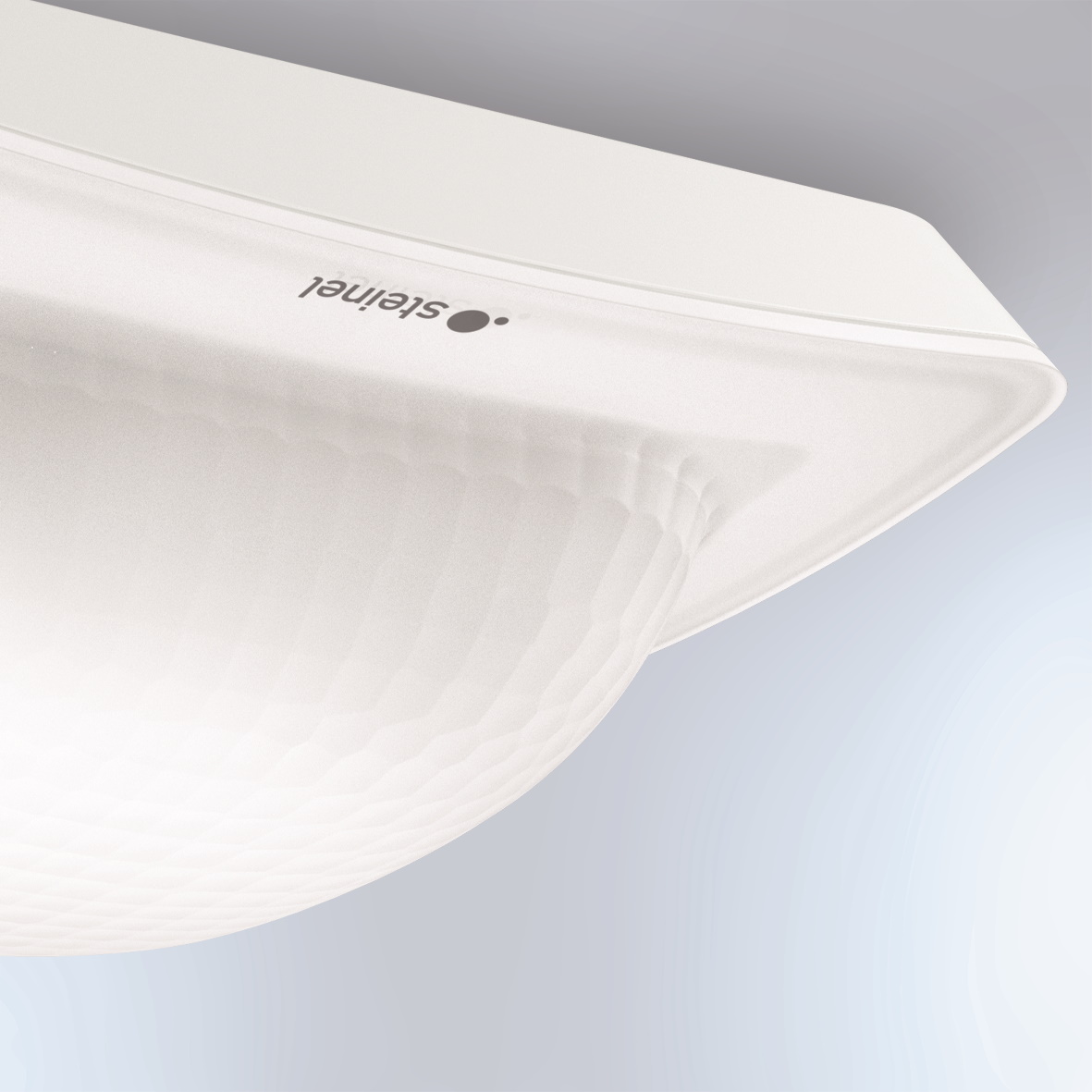

UV-beständiger Kunststoff

Technische Zeichnung

Sensorerfassungsbereiche

Schaltplan 1

Schaltplan
