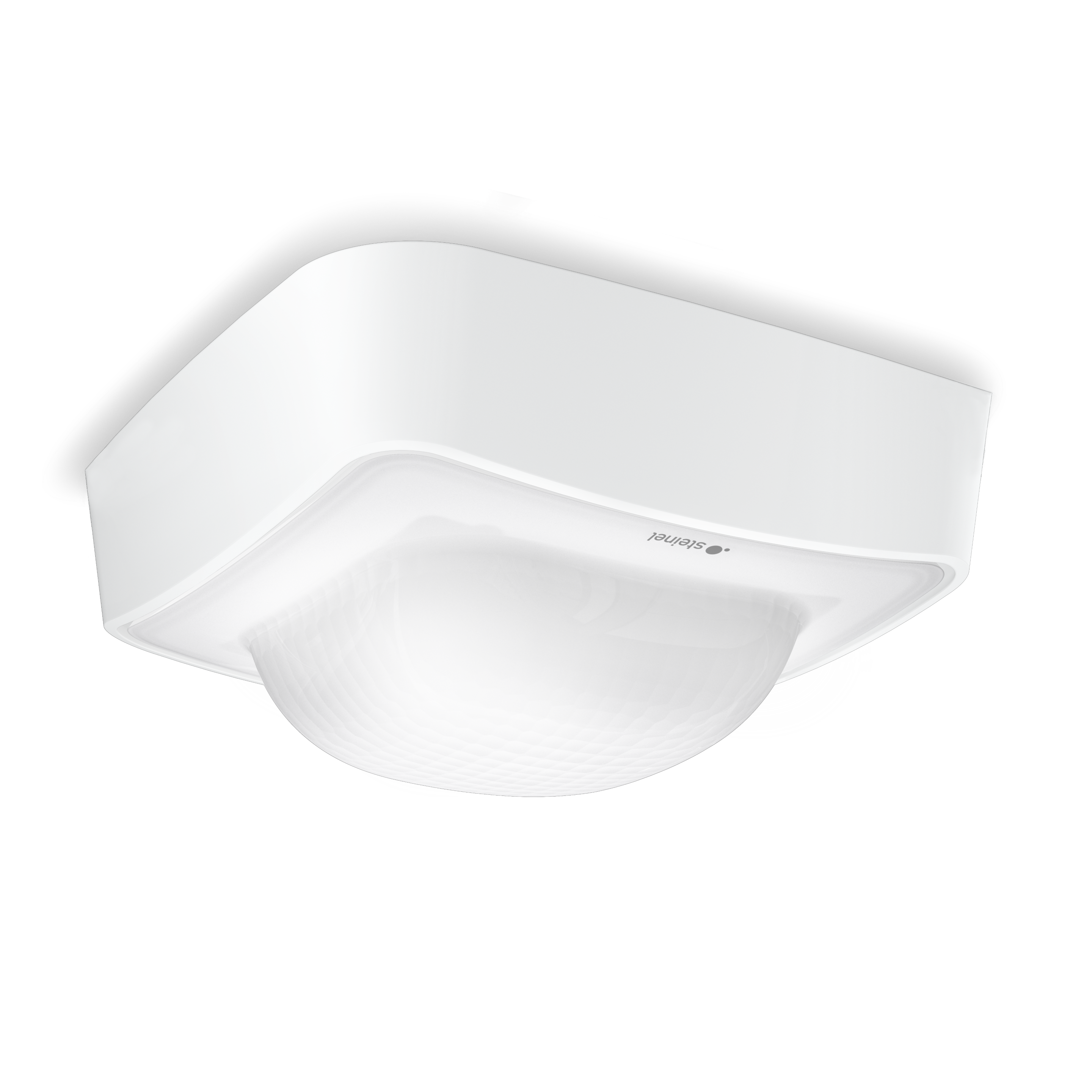

Steinel LuxMaster IR Quattro HD-2 24m DALI-2 APC - Aufputz

EAN-Nr. 4007841064365

ELDAS®-Nr 064365

Preis: Bitte einloggen, um Preise zu sehen

Ausführung

DALI-2 Application Controller 230V COM1 KNX IP (REST API, MQTT, BacNet) 230V COM2 DALI-2 Input-Device Bluetooth Input-Device

Montageart

Unterputz Aufputz Deckeneinbau

Designt für feinste Erkennung im grössten Erfassungsbereich unter unseren Infrarot-Präsenzmeldern. Ideal für Grossraumbüros oder Klassenzimmer. Der LuxMaster IR Quattro HD-2 mit 360°-Erfassung und 5.200 Schaltzonen. Kabellose Einstellung und Vernetzung per Bluetooth. Pyro-Sensoren einzeln steuerbar. Montagehöhe max. 10 m. Reichweite: 81 m2 (radial), 576 m2 (tangential). Der LuxMaster kann bis zu 64 Teilnehmer in max. 4 Gruppen steuern. Auswählbare Betriebsmodi von Broadcast, Voll- und Halbautomatik, Lichtsensorbetrieb oder Nachtsparmodus. Zeitbasierte Steuerung mit uhrzeit- und tagesabhängigen Lichtprofilen ist ebenfalls möglich. Plug & Play Werkseinstellungen, Szenen in Bluetooth mit Auswahl des Betriebsmodus, temporäre Szenen via DALI Taster, Konstantlichtregelung, Grund- und Hauptlicht sowie Reichweitenbegrenzung einstellbar. Eine zusätzliche Tasterschnittstelle und DALI-2 IPD oder BT IPD Sensoren zur Bereichserweiterung verfügbar.

Passivinfrarot-Präsenzmelder mit quadratischer 360° Erfassung
5.200 Schaltzonen für feinste Erkennung
Ideal für Grossraumbüros und Klassenzimmer
4 Pyrosensoren einzeln de-/ aktivierbar, Sensitivität digital einstellbar
Einstellung und Vernetzung per Bluetooth
Messung von Präsenz und Helligkeit
DALI-Adressierung von bis zu 64 Teilnehmern in max. 4 Gruppen
Betriebsmodi: Voll- und Halbautomatik, Lichtsensorbetrieb, Nachtsparmodus
Zeitbasierte Steuerung mit uhrzeit- und tagesabhängigen Lichtprofilen
Flexible Systemerweiterung mit Systemkomponenten möglich

Identifikation

Ausführung Präsenzmelder

Hersteller Steinel

E-Nummer 535903072

Varianten

Ausfuehrung DALI-2 Application Controller

Montageart Aufputz

Abmessungen

Abmessungen L × B × H 64 x 123 x 123 mm

VPE1 Nettogewicht 0.2590

Elektrik

Netzanschluss 220 – 240 V / 50 – 60 Hz

Eigenverbrauch 0,3 W

Versorgungsspannung Detail max. 64 Teilnehmer

Steuerausgang DALI Adressable/Broadcast 64 EVG´s

Sensorik

Montagehöhe max. 10,00 m

Sensortechnologie Passiv Infrarot

Erfassungswinkel 360 °

Öffnungswinkel 360 °

Unterkriechschutz Ja

Segmentweise Ausblendung Ja

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Ja

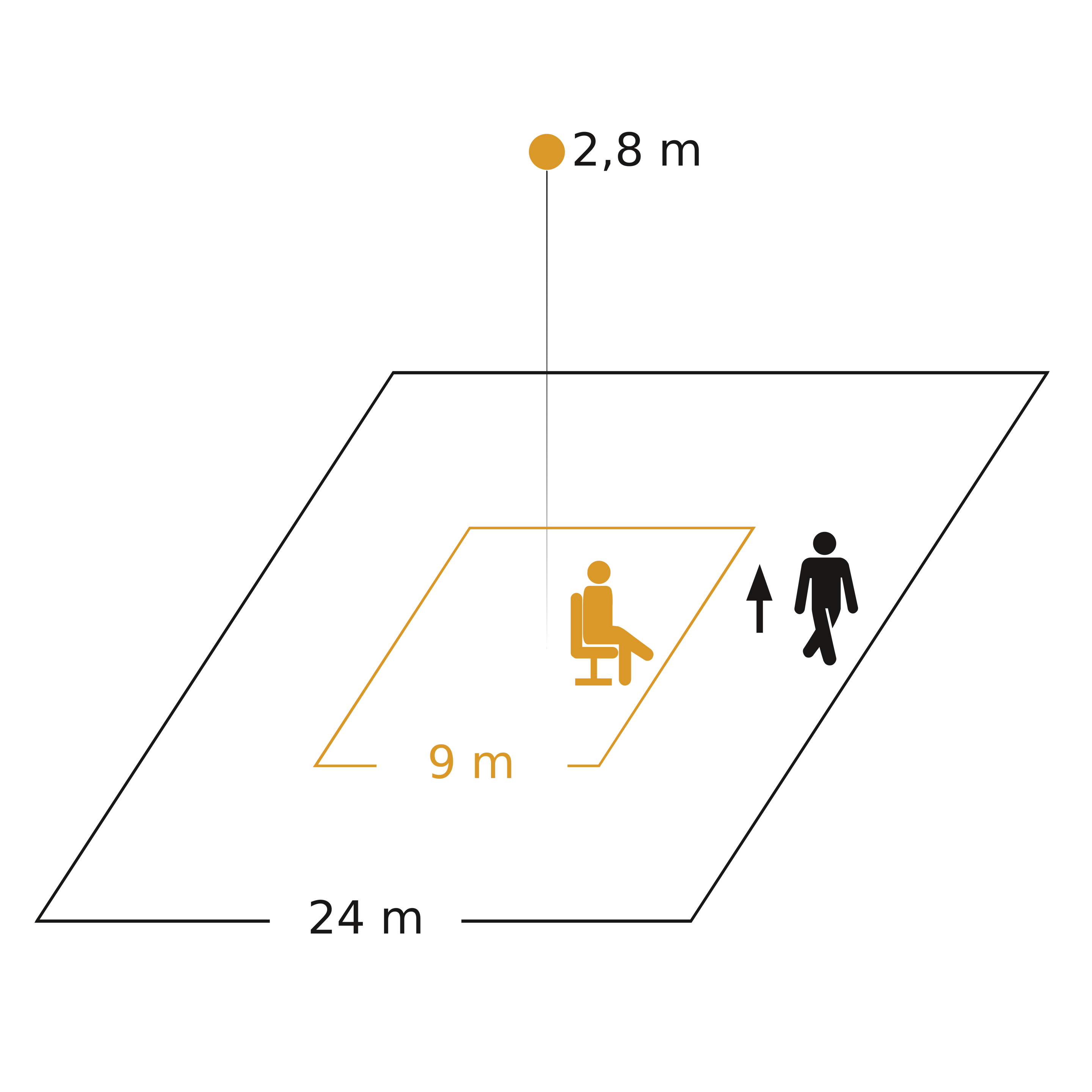

Reichweite radial 9 x 9 m (81 m²)

Reichweite tangential 24 x 24 m (576 m²)

Schaltzonen 5200 Schaltzonen

Montagehöhe 2,50 – 10,00 m

Reichweite Präsenz 9 x 9 m (81 m²)

Optimale Montagehöhe 2,8 m

Nevalux Sensortechnologie BT SIG Mesh, DALI 2

Vernetzung

Vernetzung Ja

Vernetzung via Bluetooth DALI-Bus

Anzahl DALI-Teilnehmer 64.0000

Lichttechnik

Softlichtstart Ja

Dauerlicht schaltbar

Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 2 – 2000 lx

Zeiteinstellung 5 s – 30 Min.

Grundlichtfunktion Ja

Grundlichtfunktion Zeit 1-60 Min., ganze Nacht

Hauptlicht einstellbar 10 - 100 %

Funktionen Aufruf von programmierten Lichtszenen Halb- / Vollautomatik Konstantlichtregelung ON-OFF Lichtszene Manuell ON / ON-OFF Nachbargruppenfunktion Normal- / Testbetrieb TouchDIM-Funktion

Einstellungen via Bluetooth

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Ja

Grundlichtfunktion in Prozent 3 – 90 %

Grundlichtfunktion Prozent von 3.0000

Grundlichtfunktion Prozent bis 90.0000

Gehäuse & Material

Schutzart IP54

Umgebungstemperatur von -20 bis 50 °C

Montageort Decke

Anwendung Ort Innenbereich

Montageart Aufputz

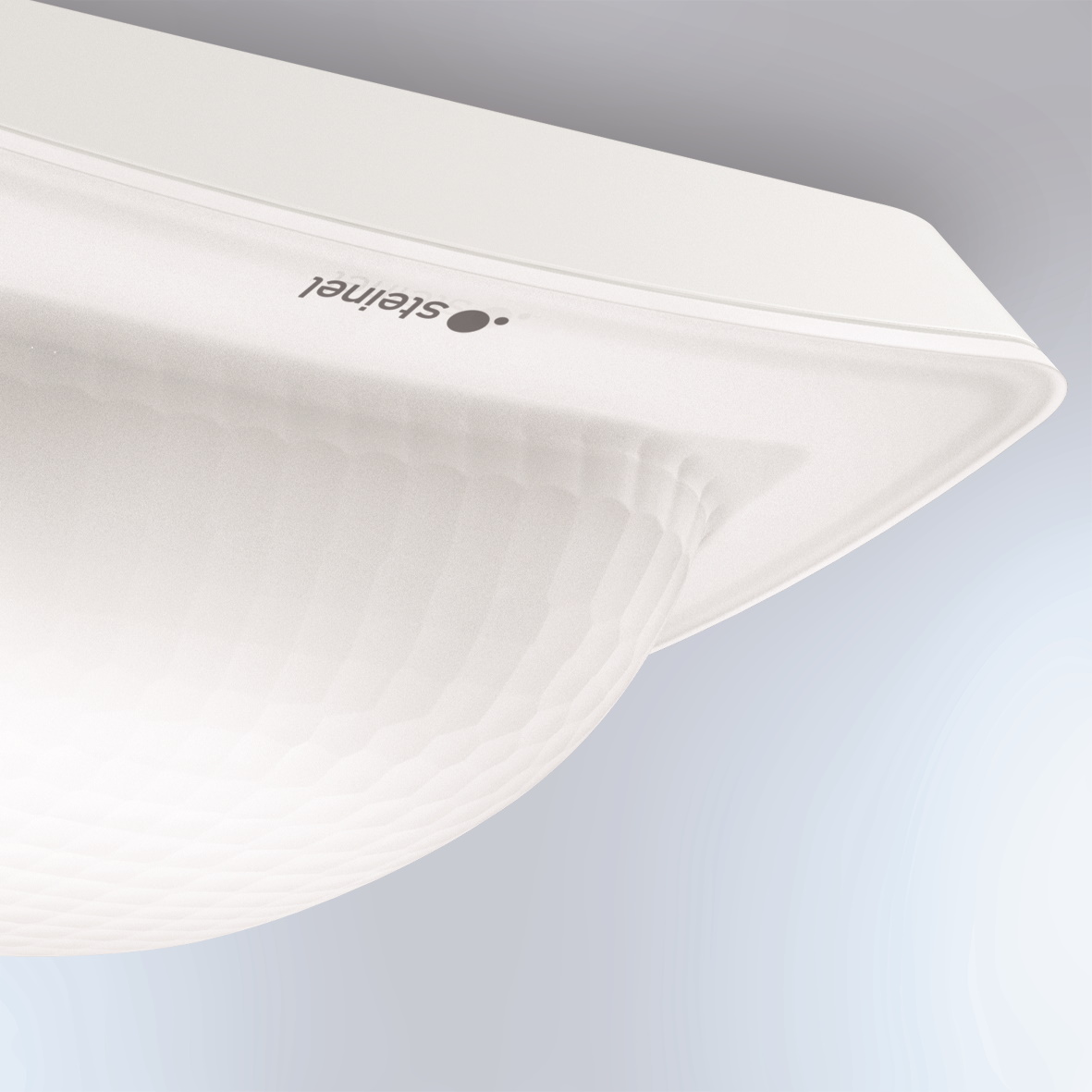

Werkstoff Kunststoff

Anwendung Raum Hörsaal Klassenzimmer Grossraumbüro Hochregallager Produktionsbereich Konferenzraum / Besprechungsraum Dienstzimmer Aufenthaltsraum Umkleide Rezeption / Lobby Sporthalle Parkhaus / Tiefgarage Speisesaal / Kantine Innenbereich

Farbe Weiss

Farbe RAL 9003
