Steinel IR Quattro SLIM XS 4m DALI-2 Input Device - eckig

Steinel IR Quattro SLIM XS 4m DALI-2 Input Device - eckig

EAN-Nr. 4007841057510 · ELDAS®-Nr 057510

Highlights Technische Daten Highlights Illustrationen Schaltbilder Downloads Zubehör
Steinel

Steinel IR Quattro SLIM XS 4m DALI-2 Input Device - eckig

EAN-Nr. 4007841057510

ELDAS®-Nr 057510

Preis: Bitte einloggen, um Preise zu sehen

Ausführung

KNX 230V 1 Kanal DALI-2

Farbe

Weiss schwarz

Auf vielfachen Wunsch. Der extra flache Präsenzmelder IR Quattro SLIM XS verschwindet geradezu in Wand oder Decke. Dank dem neuen und praktischen Unterputzdosen-Format bildet er eine auffallend unauffällige Symbiose mit dem Büroumfeld und lässt sich nun in jeder handelsüblichen Unterputzdose verbauen. Kurzum: Unser flachster Präsenzmelder tut gerade so, als wäre er überhaupt nicht da – und ist doch absolut präsent, wenn es darauf ankommt. Um für alle Fälle gerüstet zu sein, gibt es den SLIM XS auch in runder Bauform.

Identifikation

Ausführung Präsenzmelder
Hersteller Steinel
E-Nummer 535932400

Varianten

Ausfuehrung DALI-2
Farbe Weiss

Abmessungen

Abmessungen L × B × H 50 x 80 x 80 mm
VPE1 Nettogewicht 0.0430

Elektrik

Netzanschluss 16 V
Versorgungsspannung Detail Dali-Bus
Schaltausgang 2 potenzialfrei Nein
Steuerausgang DALI Adressable/Slave

Sensorik

Montagehöhe max. 4,00 m
Sensortechnologie Passiv Infrarot
Mit Bewegungsmelder Ja
Erfassungswinkel 360 °
Öffnungswinkel 71 °
Unterkriechschutz Ja
Segmentweise Ausblendung Nein
Elektronische Skalierbarkeit Nein
Mechanische Skalierbarkeit Nein
Reichweite Detail Retina-Linse und hexagonaler Fresnel-Struktur
Reichweite radial 4 x 4 m (16 m²)
Reichweite tangential 4 x 4 m (16 m²)
Schaltzonen 408 Schaltzonen
Montagehöhe 2,50 – 4,00 m
Reichweite Präsenz 4 x 4 m (16 m²)
Optimale Montagehöhe 2,8 m
Nevalux Sensortechnologie DALI 2

Vernetzung

Vernetzung Ja
Art der Vernetzung Master/Slave
Vernetzung via DALI-Bus
Anzahl DALI-Teilnehmer 2.0000
Mit Busankopplung Ja

Lichttechnik

Softlichtstart Nein
Konstantlichtregelung Ja

Einstellungen

Dämmerungsschalter Ja
Dämmerungseinstellung 10 – 1000 lx
Zeiteinstellung 30 s – 30 Min.
Grundlichtfunktion Nein
Hauptlicht einstellbar Nein
Einstellungen via Bus
Mit Fernbedienung Nein
Dämmerungseinstellung Teach Ja

Gehäuse & Material

Schutzart IP20
Umgebungstemperatur von 0 bis 40 °C
Montageort Decke
Anwendung Ort Innenbereich
Montageart Unterputz
Werkstoff Kunststoff
Anwendung Raum Einzelbüro Hotelzimmer Pflegezimmer Funktionsraum / Nebenraum WC / Waschraum Innenbereich
Farbe Weiss
Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre
Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

Cross-/Up-Selling

Zubehörteile 12367

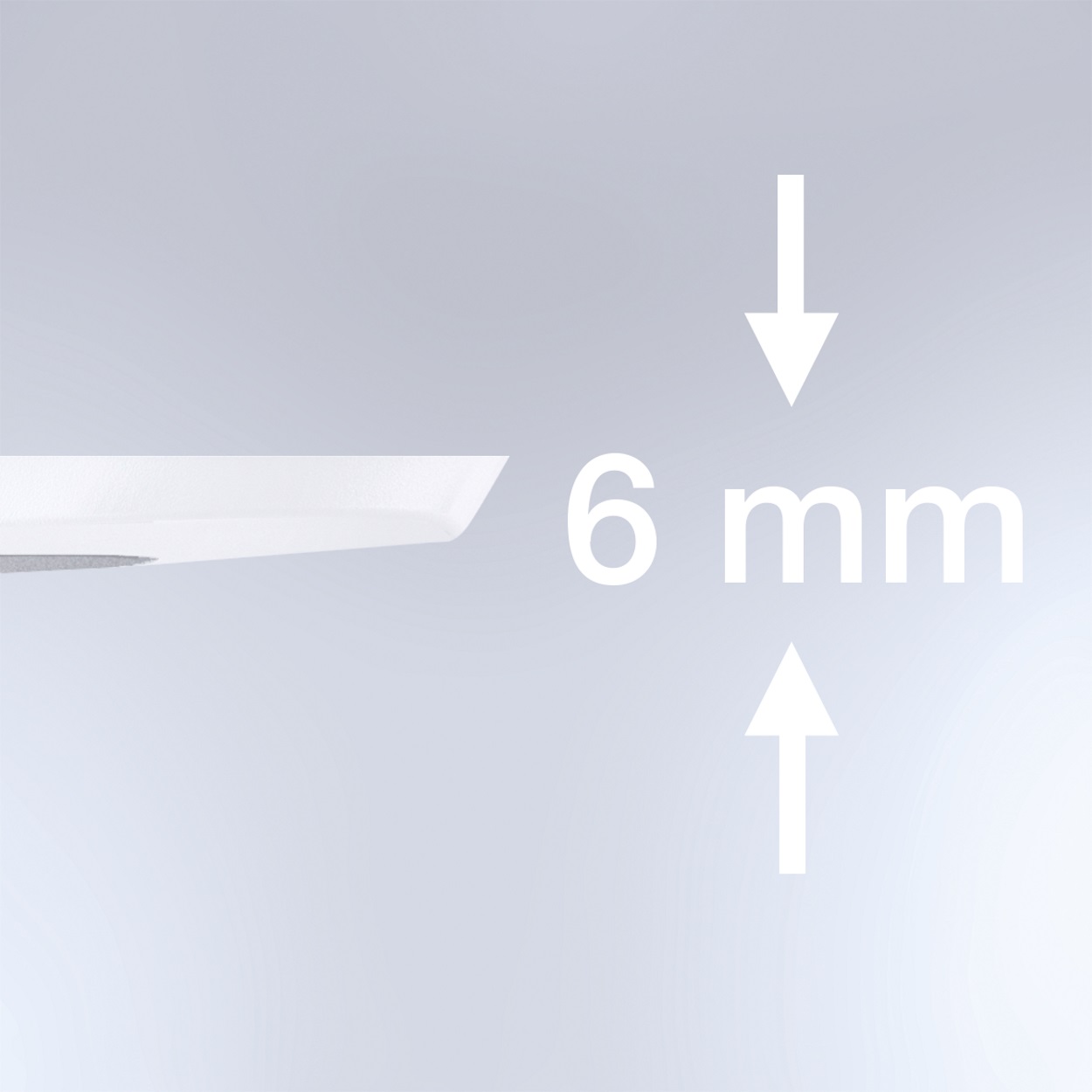

Extrem flache Aufbauhöhe

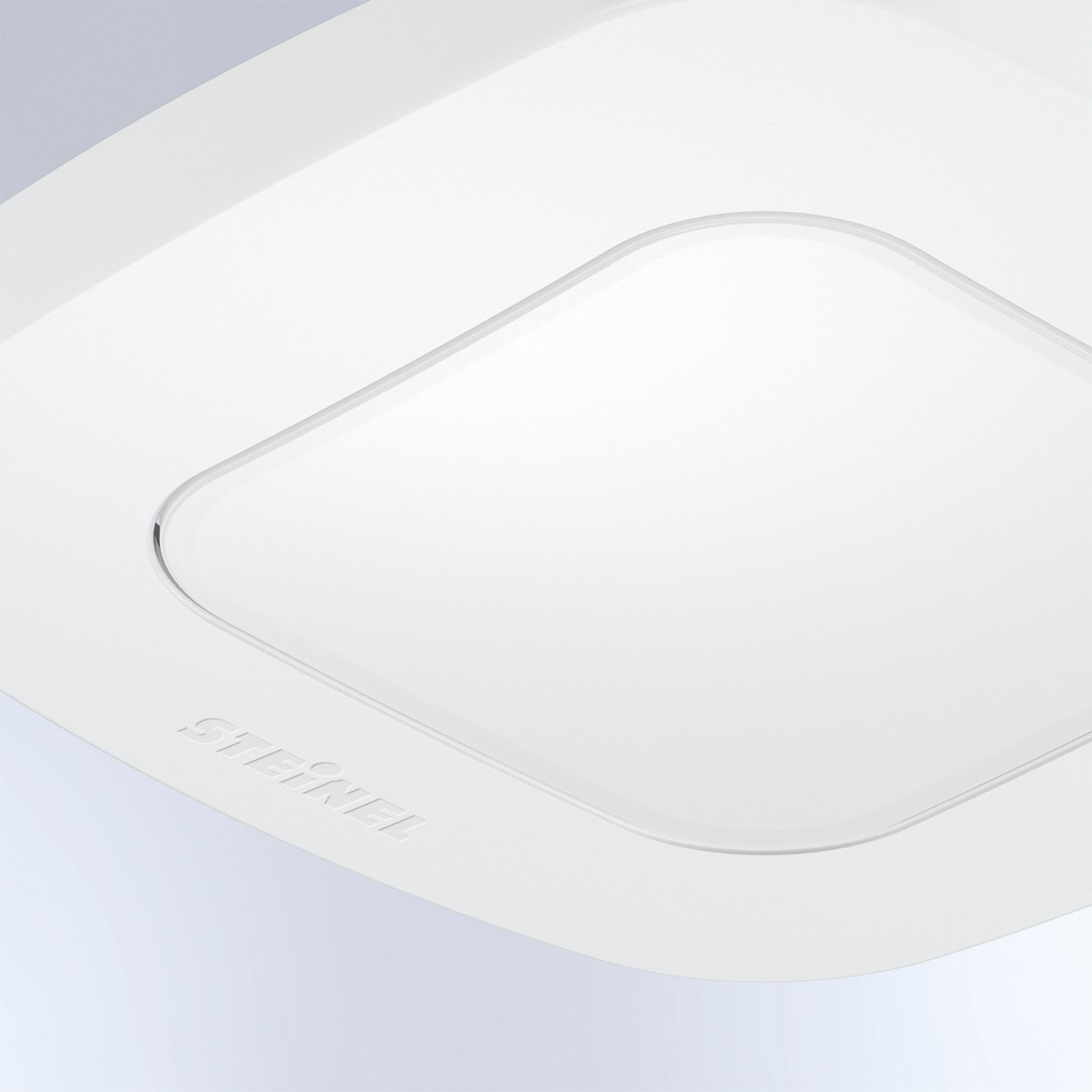

Hochwertige Retina-Linse

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan

Smart Remote

Smart Remote

Art.-Nr. 009151
