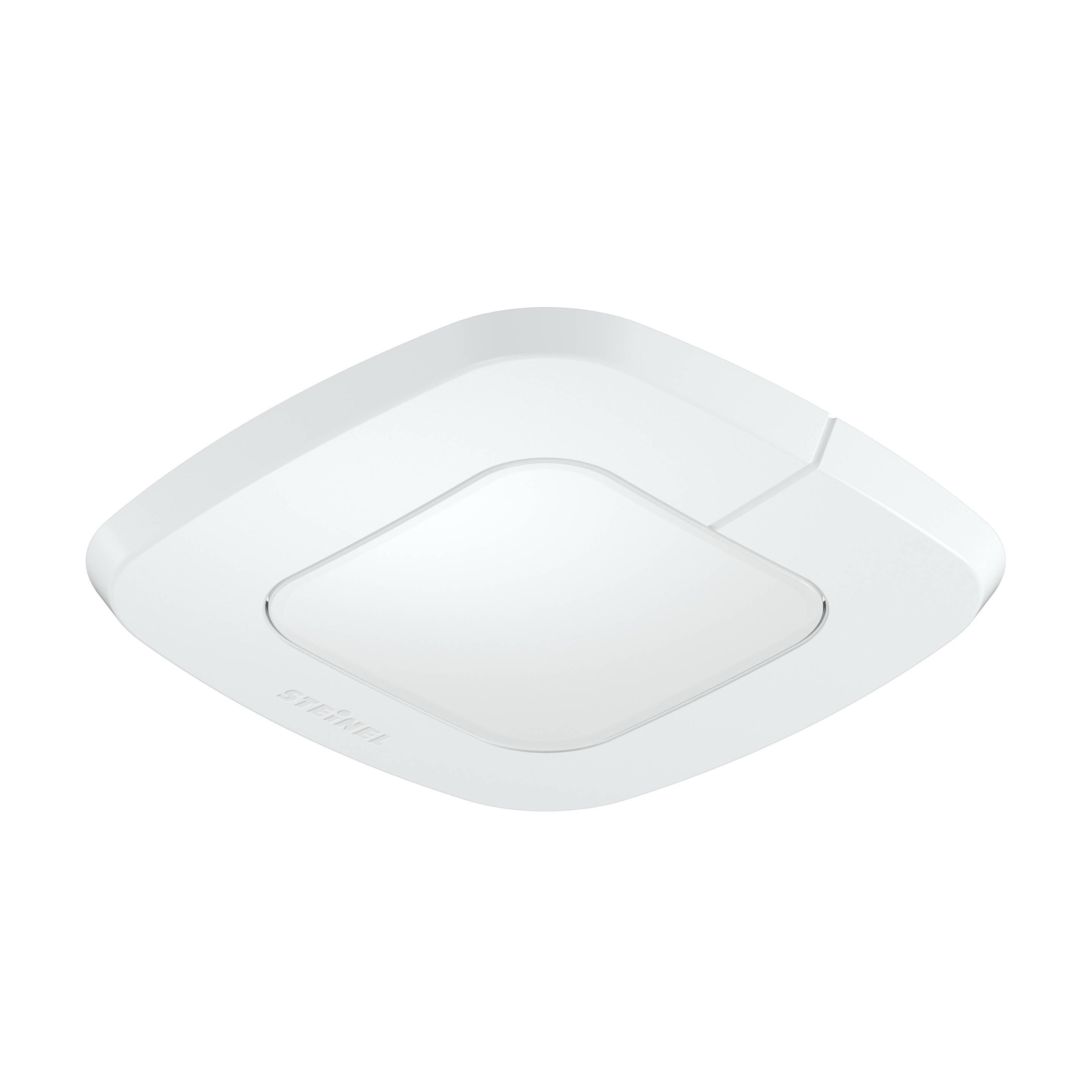

Steinel IR Quattro SLIM XS 4m DALI-2 IPD - carré

EAN-N° 4007841057510

N° ELDAS® 057510

Prix : Veuillez vous connecter pour voir les prix

Version

KNX 230V 1 canal DALI-2

Couleur

Blanc Noir

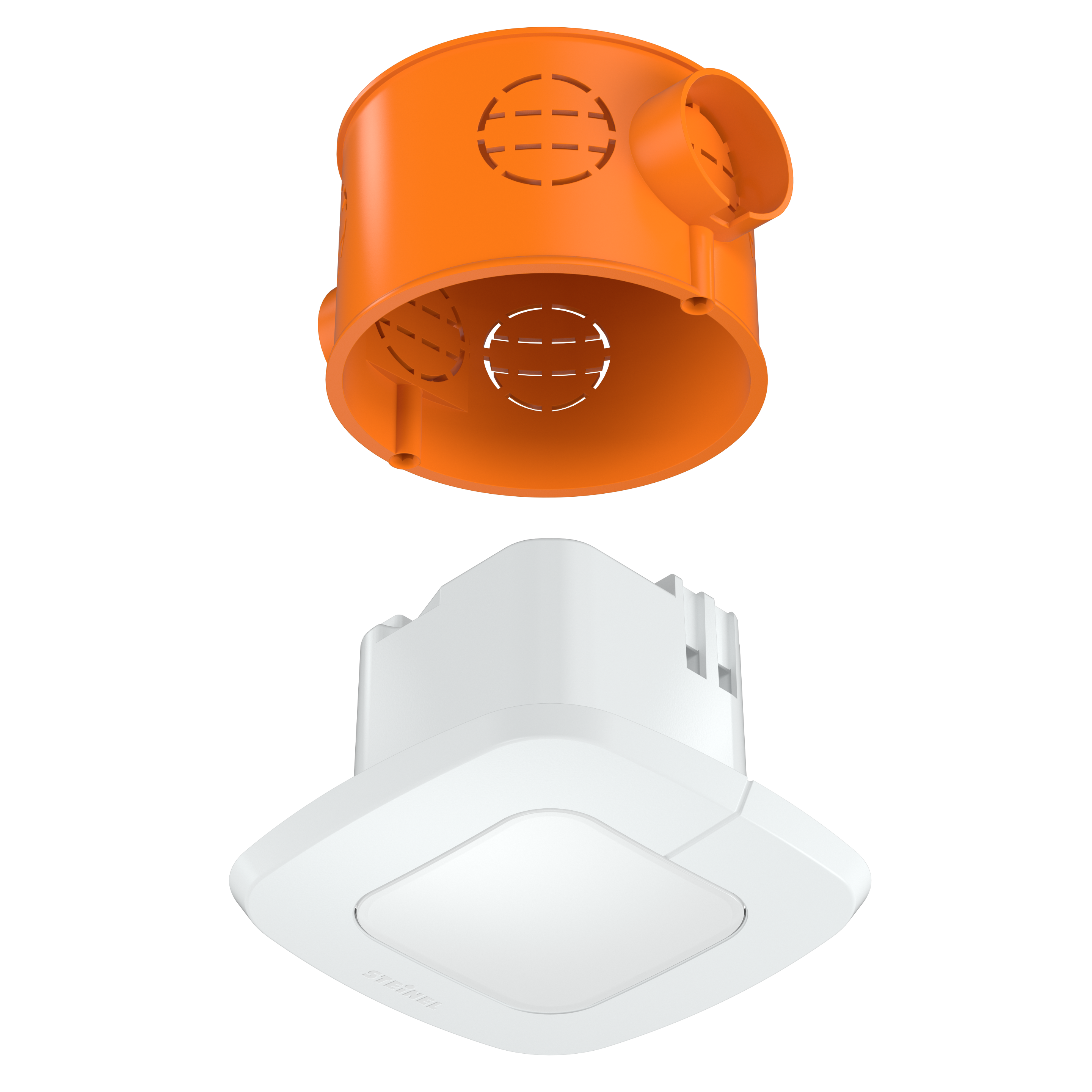

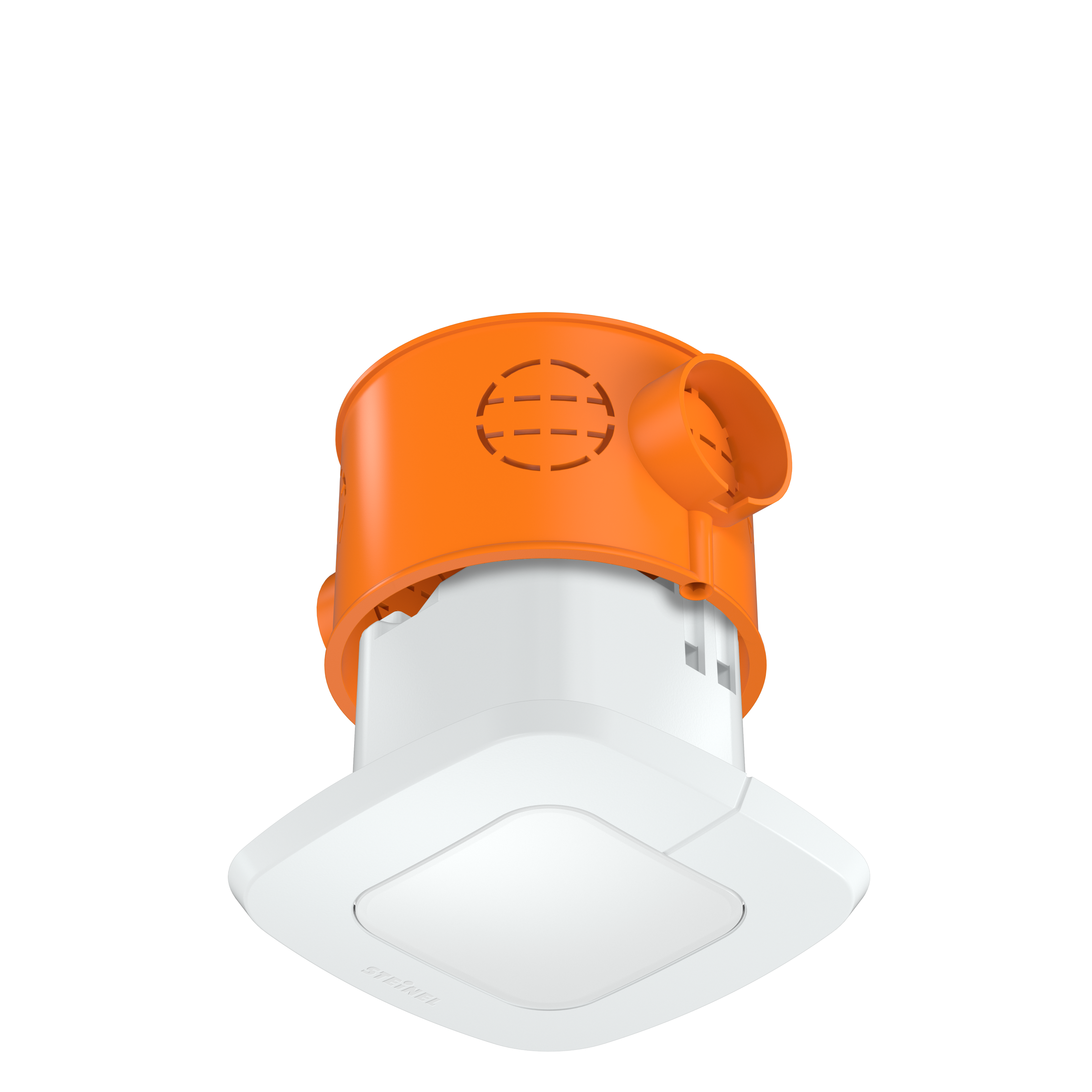

En réponse à de multiples demandes. Le détecteur de présence ultraplat IR Quattro SLIM XS invisible est encastré dans le mur ou le plafond. Le nouveau format pratique de la taille d'une boîte de branchement encastrée permet de réaliser une symbiose étonnamment discrète avec l'environnement et il peut être monté dans toutes les boîtes de branchement encastrées courantes. En bref, notre détecteur de présence le plus plat de tous nos détecteurs de présence passe inaperçu , mais est pourtant là lorsqu'il s'agit de détecter le moindre mouvement. Et, pour répondre à toutes les éventualités, le modèle SLIM XS est disponible avec un boîtier rond.

Identification

Modèle Détecteur de présence
Fabricant Steinel
Numéro E 535932400

Variantes

Version DALI-2
Couleur Blanc

Dimensions

Dimensions L × l × H 50 x 80 x 80 mm
UE1 poids net 0.0430

Électricité

Raccordement secteur 16 V
Détail tension d'alimentation Bus DALI
Sortie de commutation 2 sans potentiel Non
Sortie de commande DALI Adressable/Esclave

Technologie de détection

Hauteur de montage max. 4,00 m
Technologie de capteur infrarouge passif
Avec détecteur de mouvement Oui
Angle de détection 360 °
Angle d'ouverture 71 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Non
Évolutivité mécanique Non
Détail de la portée Lentille rétinienne et une structure de Fresnel hexagonale
Portée radiale 4 x 4 m (16 m²)
Portée tangentielle 4 x 4 m (16 m²)
Zones de commutation 408 zones de commutation
Hauteur de montage 2,50 – 4,00 m
Portée présence 4 x 4 m (16 m²)
Hauteur de montage optimale 2,8 m
Nevalux technologie de capteur DALI 2

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave
Mise en réseau via Bus DALI
Nombre de participants DALI 2.0000
Avec coupleur de bus Oui

Technique d'éclairage

Démarrage progressif Non
Régulation de l'éclairage constant Oui

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 10 – 1000 lx
Réglage du temps 30 s – 30 Min.
Fonction lumière de base Non
Lumière principale réglable Non
Réglages via Bus
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP20
Température ambiante de 0 jusqu'à 40 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce bureau individuel chambre d’hôtel chambre médicalisée espace fonctionnel / local annexe WC / salle d'eau Intérieur
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

Vente croisée / additionnelle

Accessoires 12367

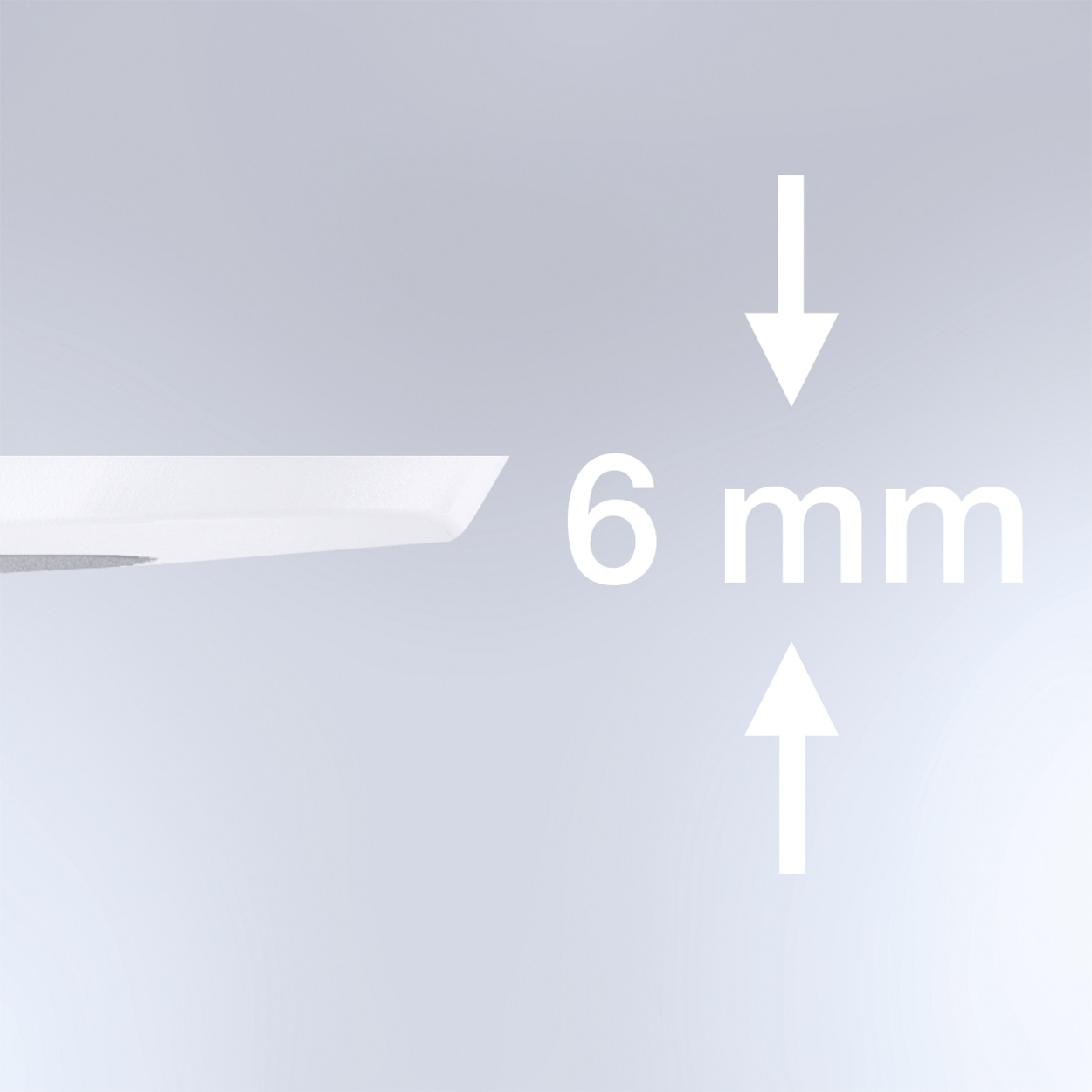

Partie visible après montage extrêmement petite

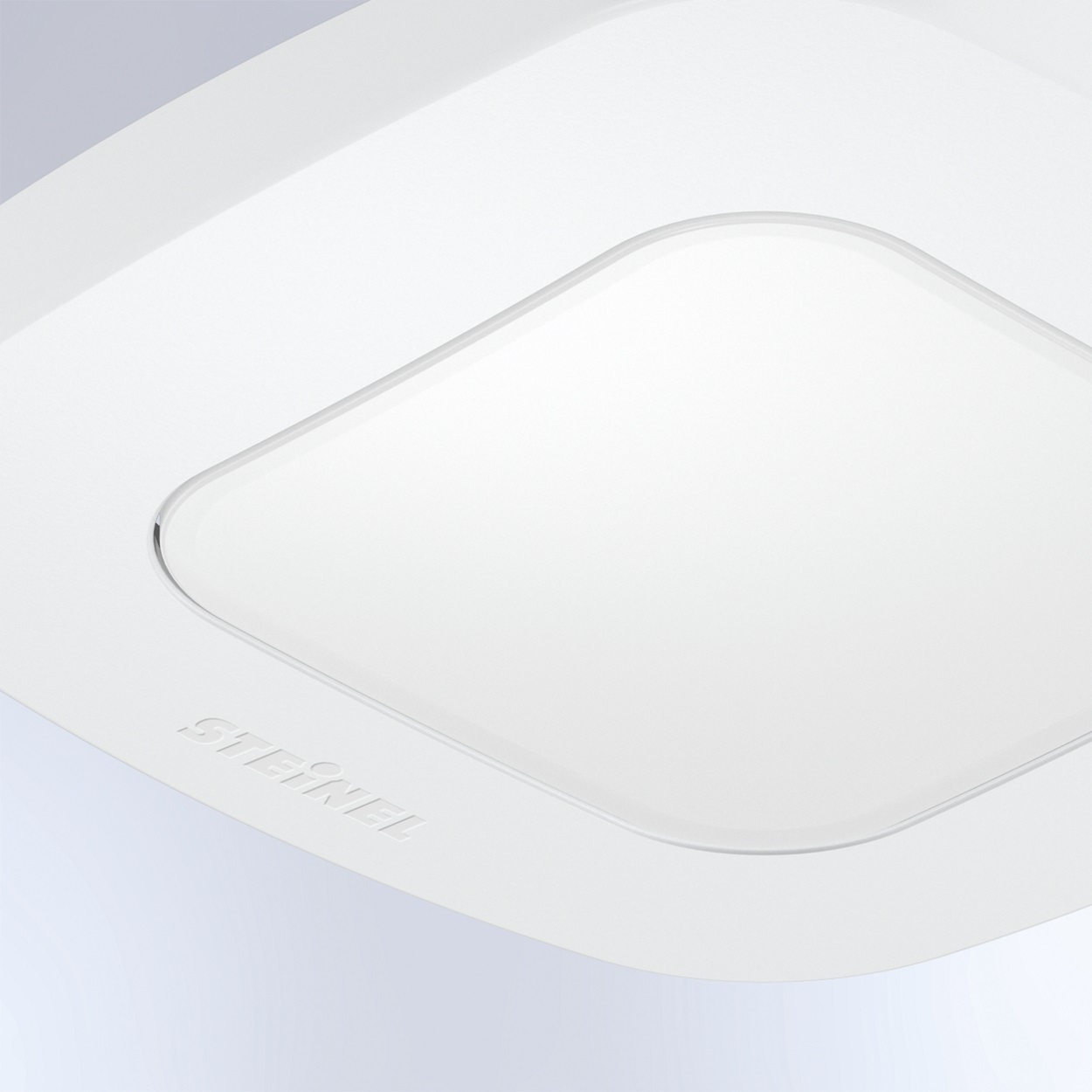

Lentille rétinienne de qualité supérieure
