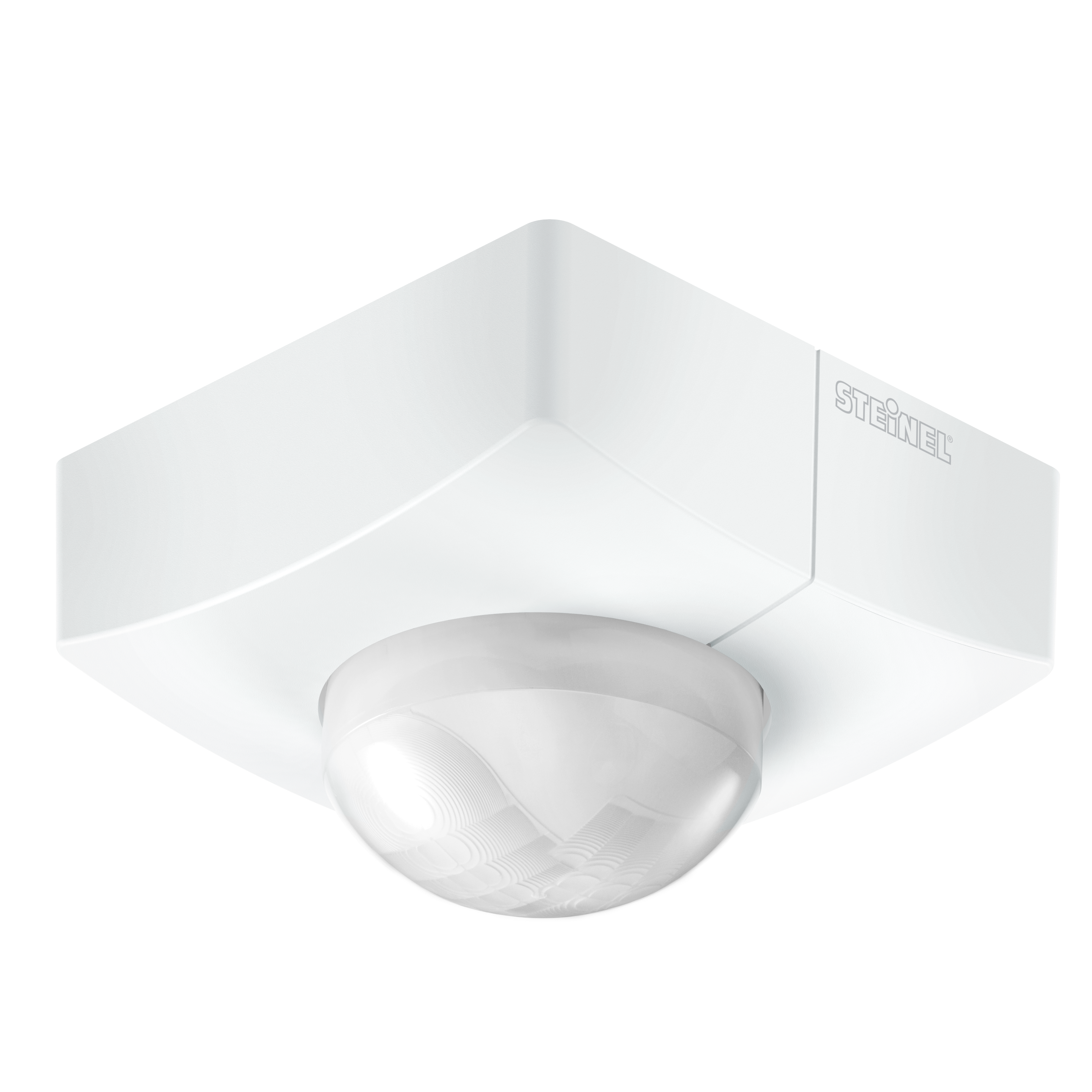

Steinel IS 345 MX Highbay DALI-2 Input Device - AP eckig

Steinel IS 345 MX Highbay DALI-2 Input Device - AP eckig

EAN-Nr. 4007841057398 · ELDAS®-Nr 057398

Highlights Technische Daten Highlights Illustrationen Schaltbilder Downloads Videos Zubehör
Steinel

Steinel IS 345 MX Highbay DALI-2 Input Device - AP eckig

EAN-Nr. 4007841057398

ELDAS®-Nr 057398

Preis: Bitte einloggen, um Preise zu sehen

Ausführung

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potential Free)

Montageart

Unterputz Aufputz

Montagehöhe

Montagehöhe 2.5 bis 4 Meter Montagehöhe 4 bis 14 Meter

Form

Eckig Rund

Hochregallager haben oft schmale Gänge und sehr hohe Decken. Zu hoch für die meisten Sensoren. Wir haben die passende Lösung im Programm: Der Infrarot-Bewegungsmelder IS 345 MX Highbay wurde speziell für Montagehöhen bis 14 Meter und die exakte Erfassung zwischen schmalen Regalgängen entwickelt. Dort oben gewährleistet er buchstäblich Überwachungsqualität auf höchstem Niveau. Künftig können Sie in Sachen Sensorik also getrost in höheren Massstäben denken! Als Auf- oder Unterputzvariante und natürlich kompatibel mit den gängigen Schnittstellen erhältlich.

Identifikation

Ausführung Bewegungsmelder
Hersteller Steinel
E-Nummer 535942007

Varianten

Ausfuehrung DALI-2 Input-Device
Montageart Aufputz
Montagehoehe Montagehöhe 4 bis 14 Meter
Form Eckig

Abmessungen

Abmessungen L × B × H 65 x 95 x 95 mm
VPE1 Nettogewicht 0.1520

Elektrik

Netzanschluss 12 – 22,5 V / 50 – 60 Hz
Versorgungsspannung Detail Dali-Bus
Steuerausgang DALI Adressable/Slave
Max. Stromaufnahme gemäss IEC 62386-101 24 mA
Typische Stromaufnahme bei 16 V Eingangsspannung 5 mA
Max. Stromaufnahme bei 10 V Eingangsspannung im regulären Betrieb 7 mA

Sensorik

Montagehöhe max. 16,00 m
Sensortechnologie Passiv Infrarot
Mit Bewegungsmelder Ja
Erfassungswinkel Gang 360 °
Öffnungswinkel 90 °
Unterkriechschutz Ja
Segmentweise Ausblendung Ja
Elektronische Skalierbarkeit Nein
Mechanische Skalierbarkeit Nein
Reichweite radial 30 x 4 m (120 m²)
Reichweite tangential 30 x 4 m (120 m²)
Schaltzonen 280 Schaltzonen
Montagehöhe 4 – 16,00 m
Optimale Montagehöhe 12 m
Nevalux Sensortechnologie DALI 2

Vernetzung

Vernetzung Ja
Art der Vernetzung Master/Slave
Vernetzung via DALI-Bus
Anzahl DALI-Teilnehmer 3.0000
Mit Busankopplung Ja

Lichttechnik

Softlichtstart Nein
Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja
Dämmerungseinstellung 2 – 1000 lx
Zeiteinstellung 5 s – 15 Min.
Grundlichtfunktion Nein
Grundlichtfunktion Zeit 1-30 Min., ganze Nacht
Hauptlicht einstellbar Nein
Einstellungen via Bus
Mit Fernbedienung Nein
Dämmerungseinstellung Teach Nein

Gehäuse & Material

Schutzart IP54
Umgebungstemperatur von -20 bis 50 °C
Montageort Decke
Anwendung Ort Innenbereich
Montageart Aufputz
Werkstoff Kunststoff
Anwendung Raum Hochregallager Innenbereich
Farbe Weiss
Farbe RAL 9003

Lieferumfang & Garantie

Herstellergarantie 5 Jahre
Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

Cross-/Up-Selling

Zubehörteile 12367,21693

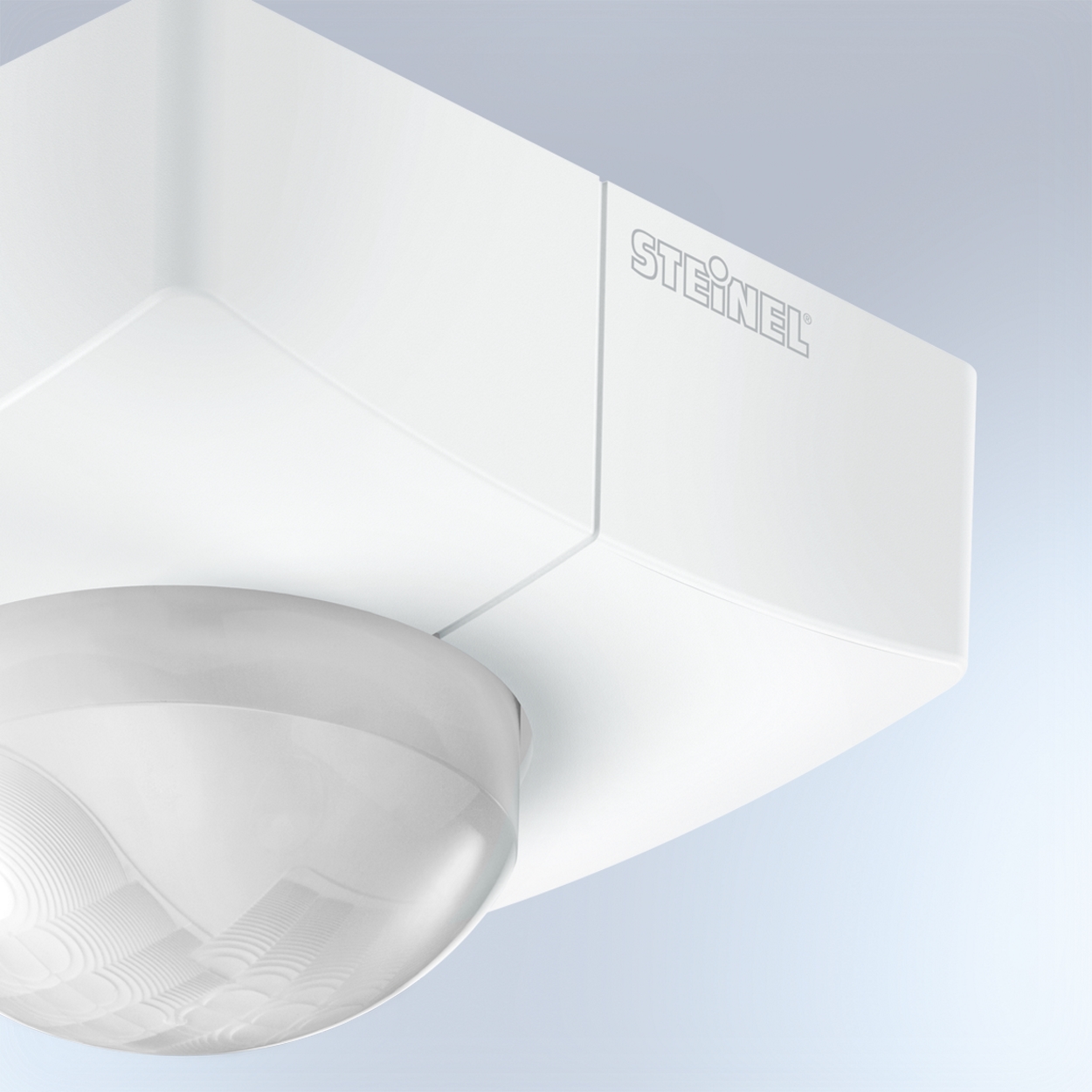

UV-beständiger Kunststoff

Grosser Anschlussraum

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan
