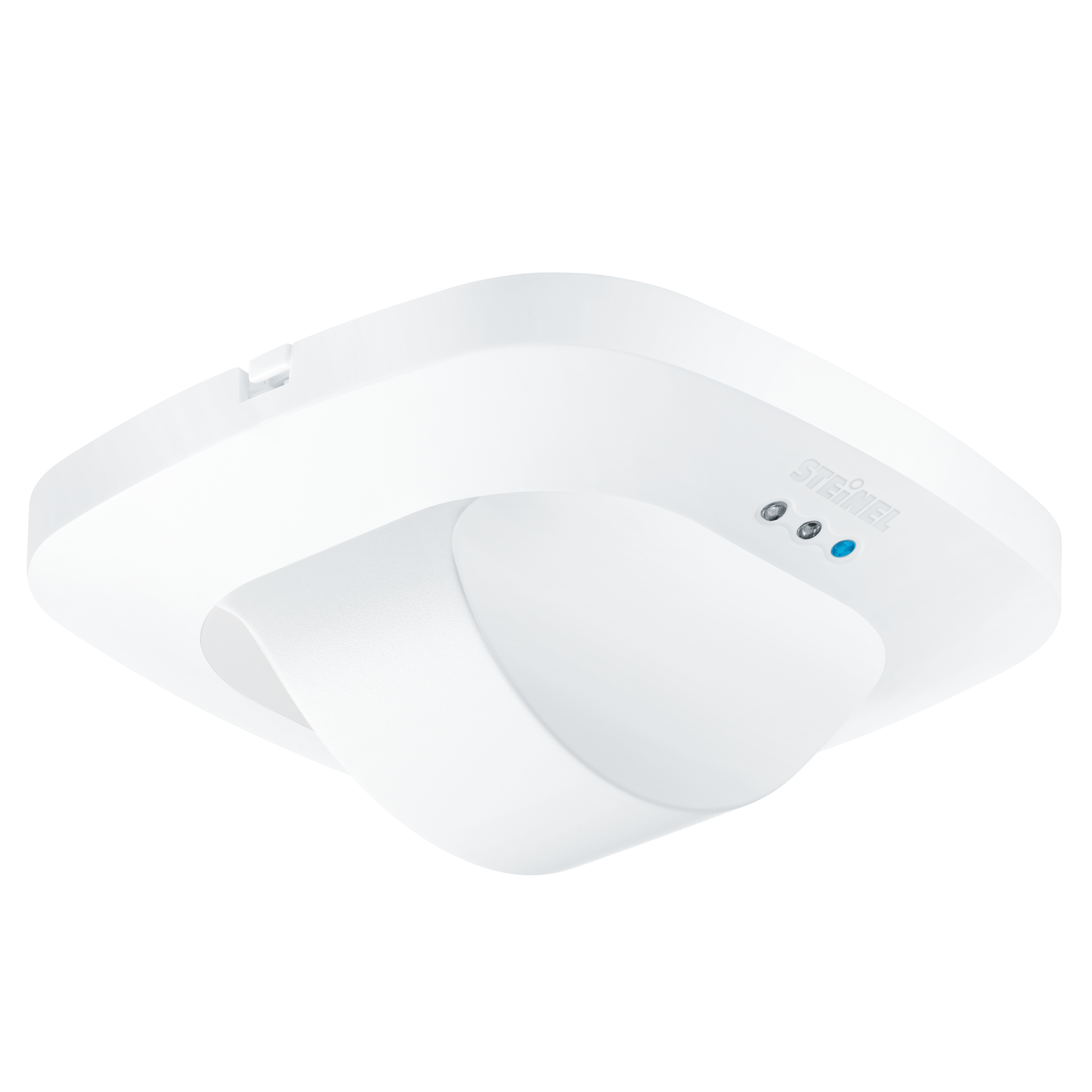

Steinel Dual HF COM1 - faux-plafonds

EAN-N° 4007841079482

N° ELDAS® 079482

Prix : Veuillez vous connecter pour voir les prix

Fabricant

Steinel Nevalux

Version

KNX DALI-2 Input-Device 230V 1 canal DALI

Type de montage

Encastré En saillie

Le détecteur de couloir Dual HF fonctionne avec une variante particulièrement visionnaire de la technologie hyperfréquence. Ce système est équipé de 2 détecteurs qui surveillent respectivement une direction du couloir. Combinés, rien ne leur échappe dans un rayon de 20 mètres dans le sens de passage. Ils garantissent ainsi une surveillance sans faille, précise et sûre. La portée tangentielle est délibérément limitée à la largeur du couloir si bien que, par exemple, les mouvements derrière les portes ne sont pas détectés.

Identification

Modèle Détecteur de présence
Fabricant Steinel
Numéro E 535930810

Dimensions

Dimensions L × l × H 122 x 120 x 120 mm
UE1 poids net 0.2360

Électricité

Raccordement secteur 230 V / 50 – 60 Hz
Courant d'appel maximal 800 A

Technologie de détection

Hauteur de montage max. 3,50 m
Technologie de capteur Hyper fréquence
Puissance d'émission < 1 mW
Technologie HF 5,8 GHz
Détection le cas échéant à travers le verre, le bois et les cloisons fines
Angle de détection 360 °
Angle d'ouverture 140 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale 20 x 3 m (60 m²)
Portée tangentielle 20 x 3 m (60 m²)
Hauteur de montage 2,50 – 3,50 m
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/maître Maître/esclave
Mise en réseau via Câble
Nombre d'unités en réseau

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 10 – 1000 lx
Réglage du temps 30 s – 30 Min.
Fonction lumière de base Non
Lumière principale réglable Non
Fonctions Mode normal / mode test Semi-automatique / Automatique Mode bouton-poussoir / interrupteur Manuel ON / ON-OFF
Réglages via Télécommande Interrupteur DIP Potentiomètres Smart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP20
Température ambiante de -25 jusqu'à 55 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Encastrement au plafond
Matériau Matière plastique
Application pièce couloir / allée Intérieur
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Médias et fichiers

Schéma de raccordement 3 texte Schéma du circuit d´interconnexion maître/esclave

Vente croisée / additionnelle

Accessoires 13664,13677,12367,13684,13686

Télécommandes en option

Adaptateur en saillie en option

Corbeille de protection en option

Adaptateur de plafond HF pour le montage sur les faux plafonds

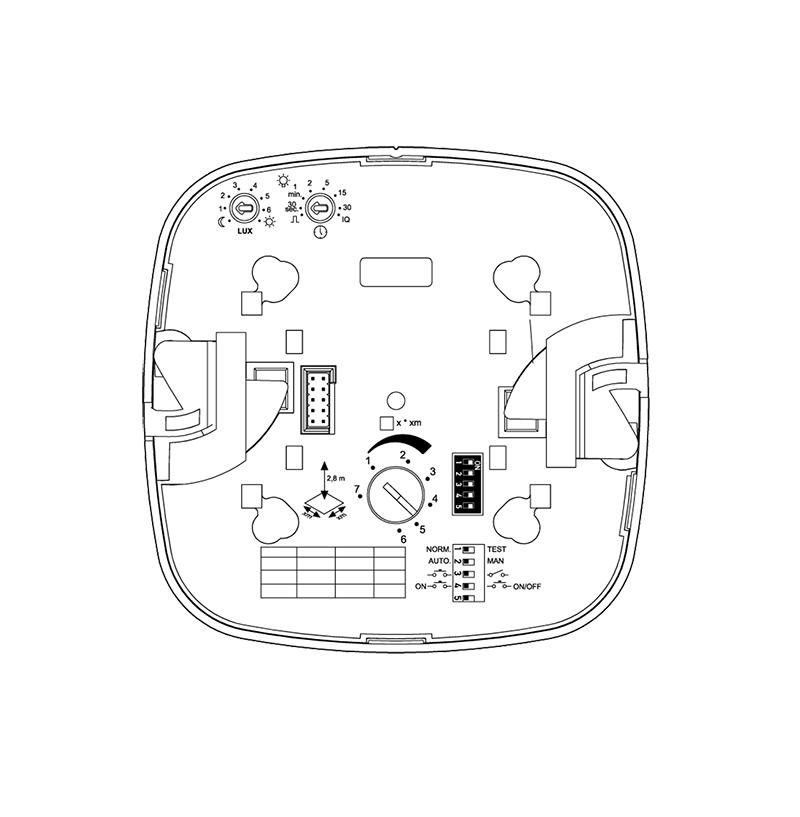

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal

Schéma de câblage 2

Schéma du circuit d´interconnexion maître/maître
