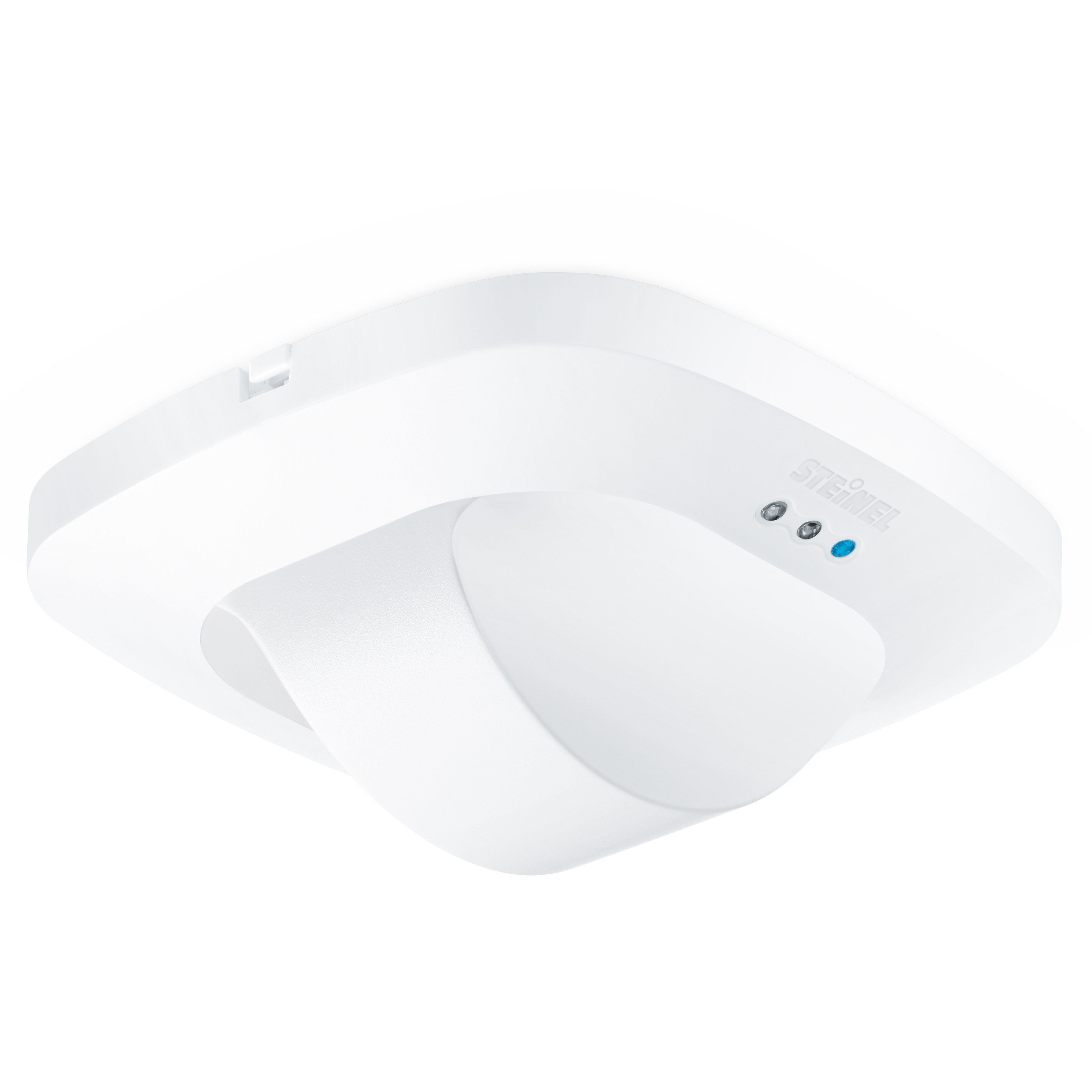

Steinel Dual HF DALI-2 Input Device - encastré

Steinel Dual HF DALI-2 Input Device - encastré

EAN-N° 4007841057459 · N° ELDAS® 057459

Points forts Données techniques Points forts Illustrations Schémas de câblage Téléchargements Vidéos Accessoires
Steinel

Steinel Dual HF DALI-2 Input Device - encastré

EAN-N° 4007841057459

N° ELDAS® 057459

Prix : Veuillez vous connecter pour voir les prix

Fabricant

Steinel Nevalux

Version

KNX DALI-2 Input-Device 230V 1 canal DALI

Type de montage

Encastré En saillie

Le détecteur de couloir Dual HF fonctionne avec une variante particulièrement visionnaire de la technologie hyperfréquence. Ce système est équipé de 2 détecteurs qui surveillent respectivement une direction du couloir. Combinés, rien ne leur échappe dans un rayon de 20 mètres dans le sens de passage. Ils garantissent ainsi une surveillance sans faille, précise et sûre. La portée tangentielle est délibérément limitée à la largeur du couloir si bien que, par exemple, les mouvements derrière les portes ne sont pas détectés.

Identification

Modèle Détecteur de présence
Fabricant Steinel
Numéro E 535932000

Variantes

Version DALI-2 Input-Device
Type de montage Encastré

Dimensions

Dimensions L × l × H 74 x 120 x 120 mm
UE1 poids net 0.1780

Électricité

Raccordement secteur 12 – 22,5 V / 50 – 60 Hz
Détail tension d'alimentation Bus DALI
Sortie de commutation 2 sans potentiel Non
Sortie de commande DALI Adressable/Esclave
Courant d'appel maximal 800 A
Consommation de courant max. selon IEC 62386-101 42 mA
Consommation de courant typique à 16 V de tension d'entrée 10 mA
Consommation de courant max. à 10 V de tension d'entrée en fonctionnement normal 14 mA

Technologie de détection

Hauteur de montage max. 3,50 m
Technologie de capteur Hyper fréquence
Puissance d'émission < 1 mW
Technologie HF 5,8 GHz
Avec détecteur de mouvement Oui
Détection le cas échéant à travers le verre, le bois et les cloisons fines
Angle de détection 360 °
Angle d'ouverture 140 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Oui
Évolutivité mécanique Non
Portée radiale 20 x 3 m (60 m²)
Portée tangentielle 20 x 3 m (60 m²)
Hauteur de montage 2,50 – 3,5 m
Hauteur de montage optimale 2,8 m
Nevalux technologie de capteur DALI 2

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave
Mise en réseau via Bus DALI
Nombre de participants DALI 7.0000
Avec coupleur de bus Oui

Technique d'éclairage

Démarrage progressif Non
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 10 – 1000 lx
Fonction lumière de base Non
Lumière principale réglable Non
Réglages via Bus
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Indice de protection IP20
Température ambiante de -25 jusqu'à 55 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce couloir / allée Intérieur
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

Vente croisée / additionnelle

Accessoires 13669,13677,13674,12367

Adaptateur en saillie en option

Corbeille de protection en option

Adaptateur de plafond HF pour le montage sur les faux plafonds

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit
