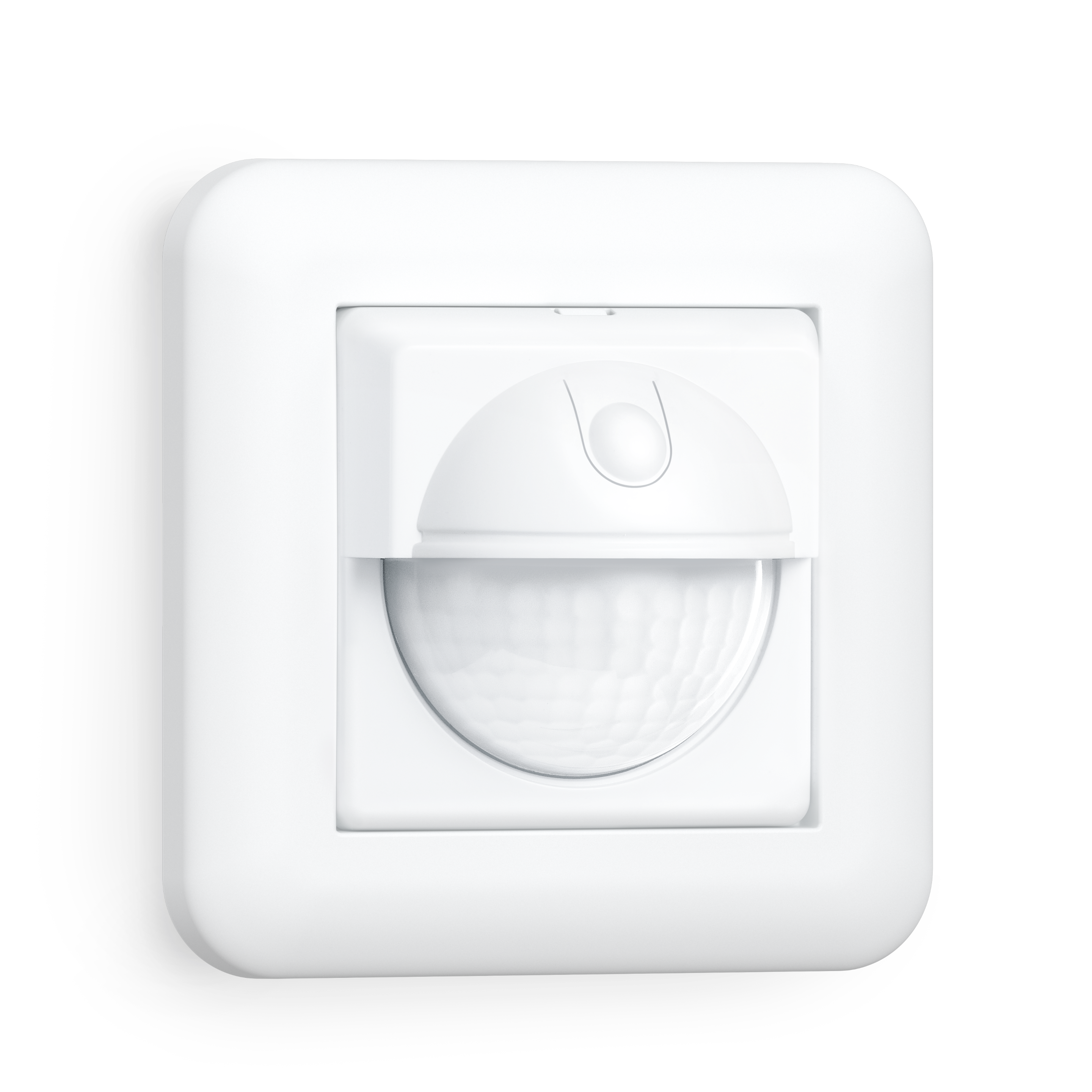

Steinel IR 2180 UP ECO

Steinel IR 2180 UP ECO

EAN-N° 4007841065003 · N° ELDAS® 065003

Points forts Données techniques Points forts Illustrations Schémas de câblage Téléchargements
Steinel

Steinel IR 2180 UP ECO

EAN-N° 4007841065003

N° ELDAS® 065003

Prix : Veuillez vous connecter pour voir les prix

Rien de plus agréable lorsque quelque chose fonctionne facilement. C'est le cas du détecteur de mouvement IR 2180 UP ECO qui permet d'allumer et d'éteindre automatiquement et en un tournemain la lumière dans les circulations, la cage d'escalier ou les WC. Il suffit de remplacer tout simplement l'ancien interrupteur encastré. Il fonctionne toujours peu importe s'il s'agit d'installations bifilaires ou trifilaires. Allume toutes les sources lumineuses. Le détecteur infrarouge de 180° intégré convainc par une portée de jusqu'à 8 m. Un pilotage manuel de l'éclairage est toujours possible grâce au bouton-poussoir intégré.

Identification

Modèle Détecteur de mouvement
Fabricant Steinel
Numéro E 535944060

Variantes

Couleur Blanc

Dimensions

Dimensions L × l × H 57 x 81 x 81 mm
UE1 poids net 0.1130

Électricité

Raccordement secteur 220 – 240 V / 50 – 60 Hz
Lampes fluorescentes ballast électronique 150 W
Lampes fluorescentes non compensées 150 VA
Lampes fluorescentes compensées en série 150 VA
Sortie de commutation 1 lampes halogènes basse tension 200 VA
Lampes LED < 2 W 40 W
Lampes LED > 2 W < 8 W 100 W
Lampes LED > 8 W 160 W
Charge capacitive en µF 132 µF

Technologie de détection

Hauteur de montage max. 2,20 m
Technologie de capteur infrarouge passif
Avec détecteur de mouvement Oui
Angle de détection 180 °
Angle d'ouverture 90 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale r = 2 m (6 m²)
Portée tangentielle r = 8 m (101 m²)
Zones de commutation 96 zones de commutation
Hauteur de montage 1,10 – 2,2 m
Hauteur de montage optimale 1,1 m
Nevalux technologie de capteur Marche / Arrêt

Connectivité

Mise en réseau Non

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 30 Min.
Fonction lumière de base Non
Lumière principale réglable Non
Réglages via Potentiomètres
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Indice de protection IP20
Température ambiante de 0 jusqu'à 40 °C
Matériau du boîtier Matière plastique
Matériau du cache Matière plastique structurée
Lieu de montage mur
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce couloir / allée espace fonctionnel / local annexe kitchenette cage d'escalier WC / salle d'eau Intérieur
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Médias et fichiers

Schéma de raccordement 3 texte Schéma de câblage pour la mise en réseau de plusieurs détecteurs

Certificats et EPREL

Certificats VDE

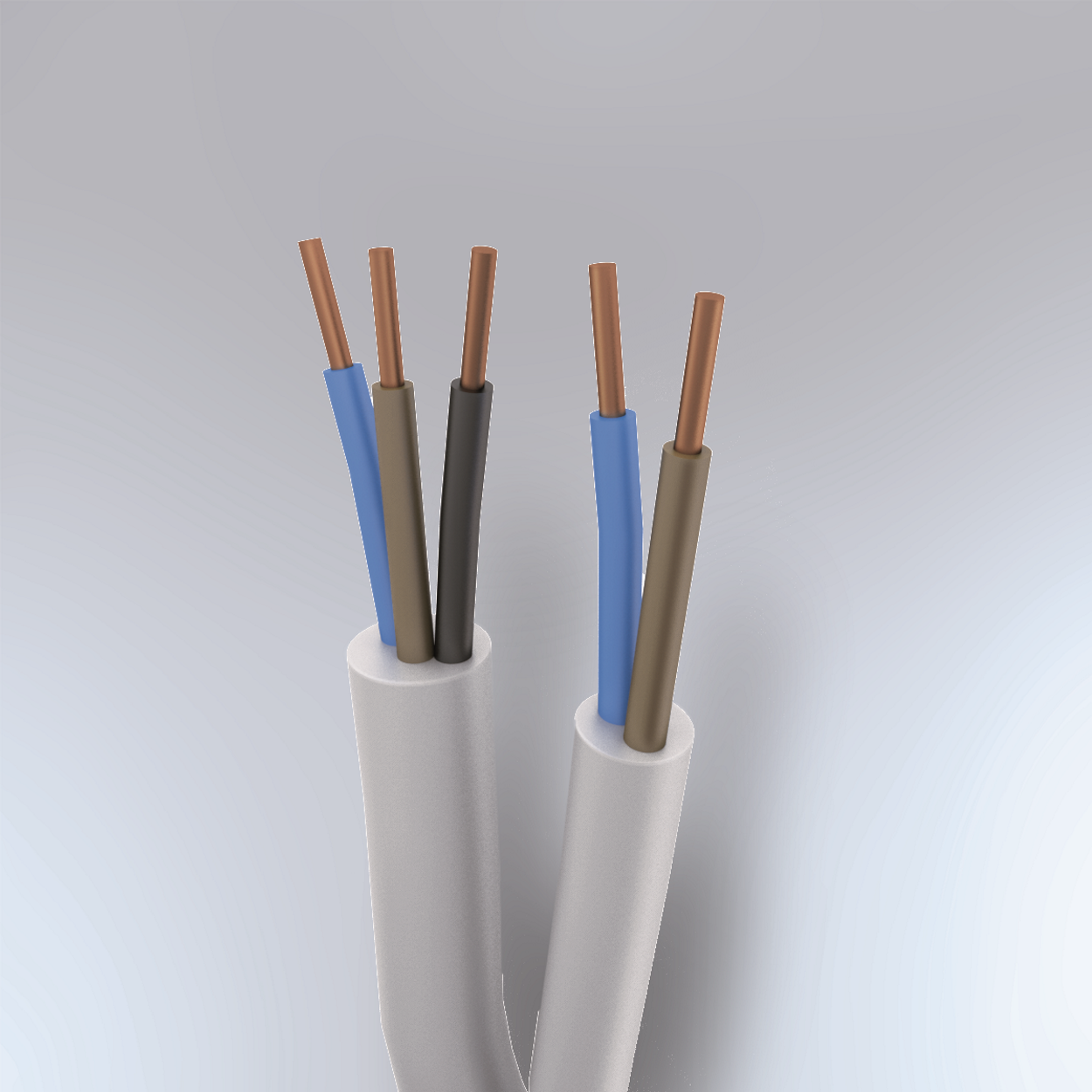

Installation bifilaire ou trifilaire

Dessin technique

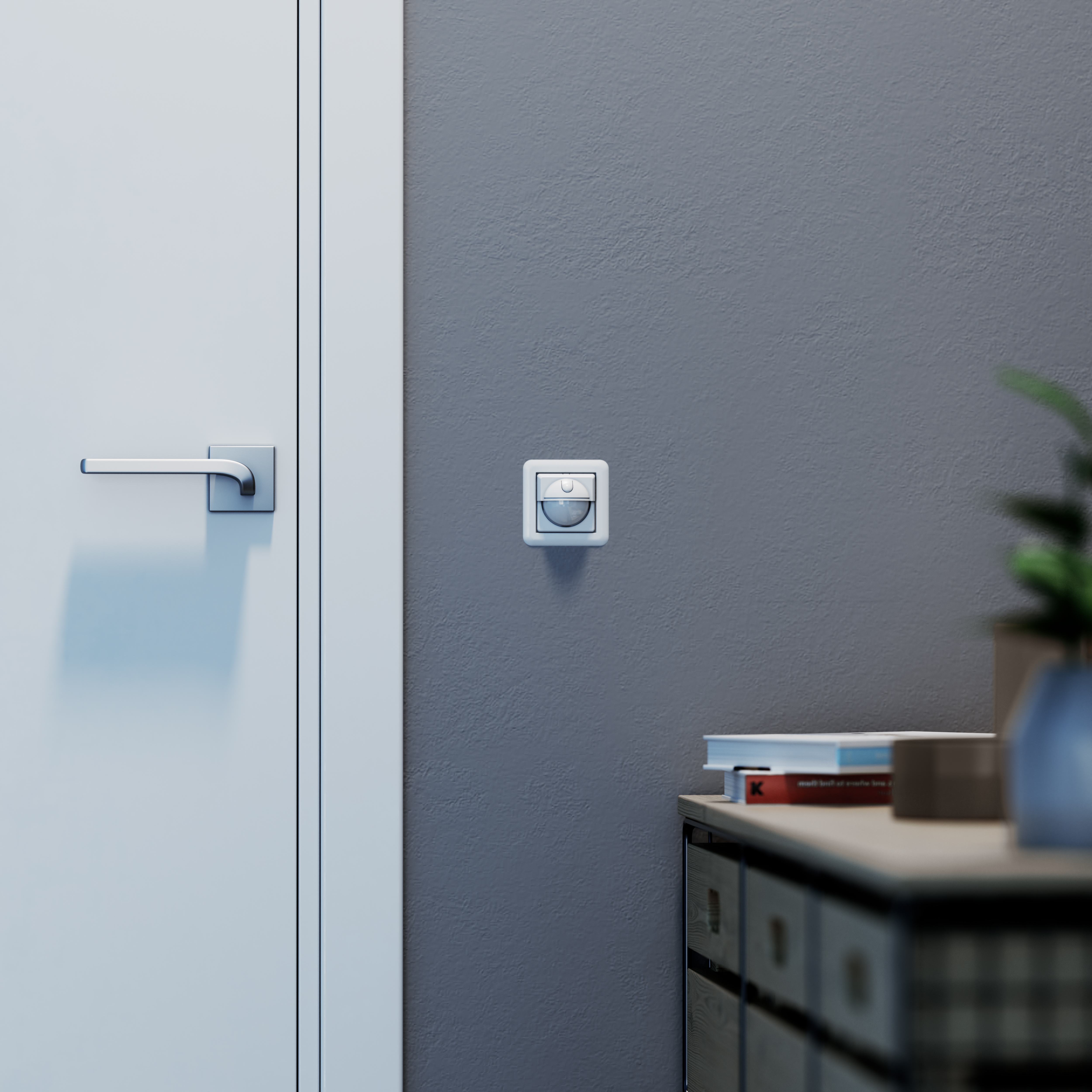

Zone de détection du capteur

Schéma de câblage 1

Schéma de raccordement pour câblage bifilaire
