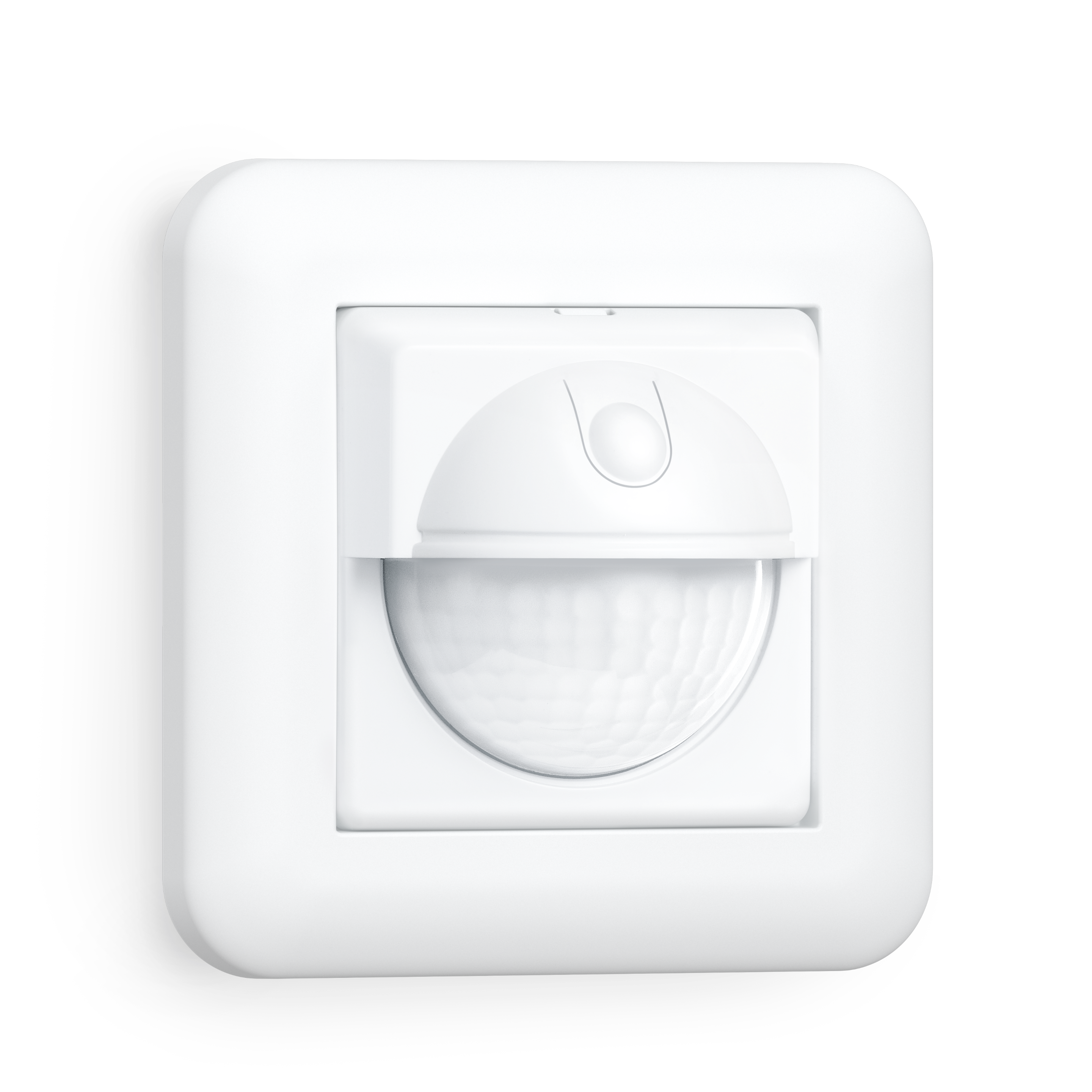

È bello quando le cose funzionano semplicemente senza dare troppo lavoro. Come l'IR 2180 UP ECO, con il quale è possibile automatizzare in un batter d'occhio la luce nel corridoio, nel vano scala o nel WC. Basta sostituire il vecchio interruttore incassato. Funziona sempre – indipendentemente se si tratta di installazioni a 2 o 3 fili. Accende qualsiasi lampadina. Il sensore a infrarossi da 180° incorporato convince con un raggio d'azione fino a 8 m. E grazie al tasto integrato è anche possibile in ogni momento un'accensione manuale.
Identificazione
Versione
Rilevatori di movimento
Produttore
Steinel
Numero E
535944060
Varianti
Colore
Bianco
Dimensioni
Dimensioni L × P × A
57 x 81 x 81 mm
UI1 peso netto
0.1130
Elettrico
Allacciamento alla rete
220 – 240 V / 50 – 60 Hz
Lampade fluorescenti reattore elettronico
150 W
Lampade fluorescenti non compensate
150 VA
Lampade fluorescenti compensate in serie
150 VA
Uscita di commutazione 1 lampade alogene a bassa tensione
200 VA
Lampade LED < 2 W
40 W
Lampade LED > 2 W < 8 W
100 W
Lampade LED > 8 W
160 W
Carico capacitivo in µF
132 µF
Tecnologia dei sensori
Altezza di montaggio max.
2,20 m
Tecnologia del sensore
Infrarossi passivi
Con sensore di movimento
Sì
Angolo di rilevamento
180 °
Angolo di apertura
90 °
Protezione anti-intrusione
Sì
Mascheramento per segmenti
No
Scalabilità elettronica
No
Scalabilità meccanica
No
Portata radiale
r = 2 m (6 m²)
Portata tangenziale
r = 8 m (101 m²)
Zone di commutazione
96 zone di commutazione
Altezza di montaggio
1,10 – 2,2 m
Altezza di montaggio ottimale
1,1 m
Nevalux tecnologia del sensore
Acceso / Spento
Connettività
Collegamento in rete
No
Tecnica dell'illuminazione
Avvio luce dolce
No
Luce permanente
commutabile
Regolazione luce costante
No
Impostazioni
Interruttore crepuscolare
Sì
Regolazione crepuscolare
2 – 1000 lx
Impostazione del tempo
5 s – 30 Min.
Funzione luce di base
No
Luce principale regolabile
No
Impostazioni tramite
Potenziometri
Con telecomando
No
Regolazione crepuscolare Teach
No
Alloggiamento e materiale
Grado di protezione
IP20
Temperatura ambiente
da 0 fino a 40 °C
Materiale dell'alloggiamento
Plastica
Materiale della copertura
Plastica strutturata
Luogo di montaggio
Parete
Luogo di applicazione
Interni
Tipo di montaggio
Incassato
Materiale
Plastica
Applicazione ambiente
corridoio / pianerottolo
locale multiuso / di servizio
cucinette
vano scala
WC / docce
Interni
Colore
bianco
Colore RAL
9010
Contenuto della fornitura e garanzia
Garanzia del produttore
5 anni
Supporto angolare incluso
No
Media e file
Schema di collegamento 3 testo
Schema elettrico collegamento in rete di più sensori
Certificati ed EPREL
Certificati
VDE

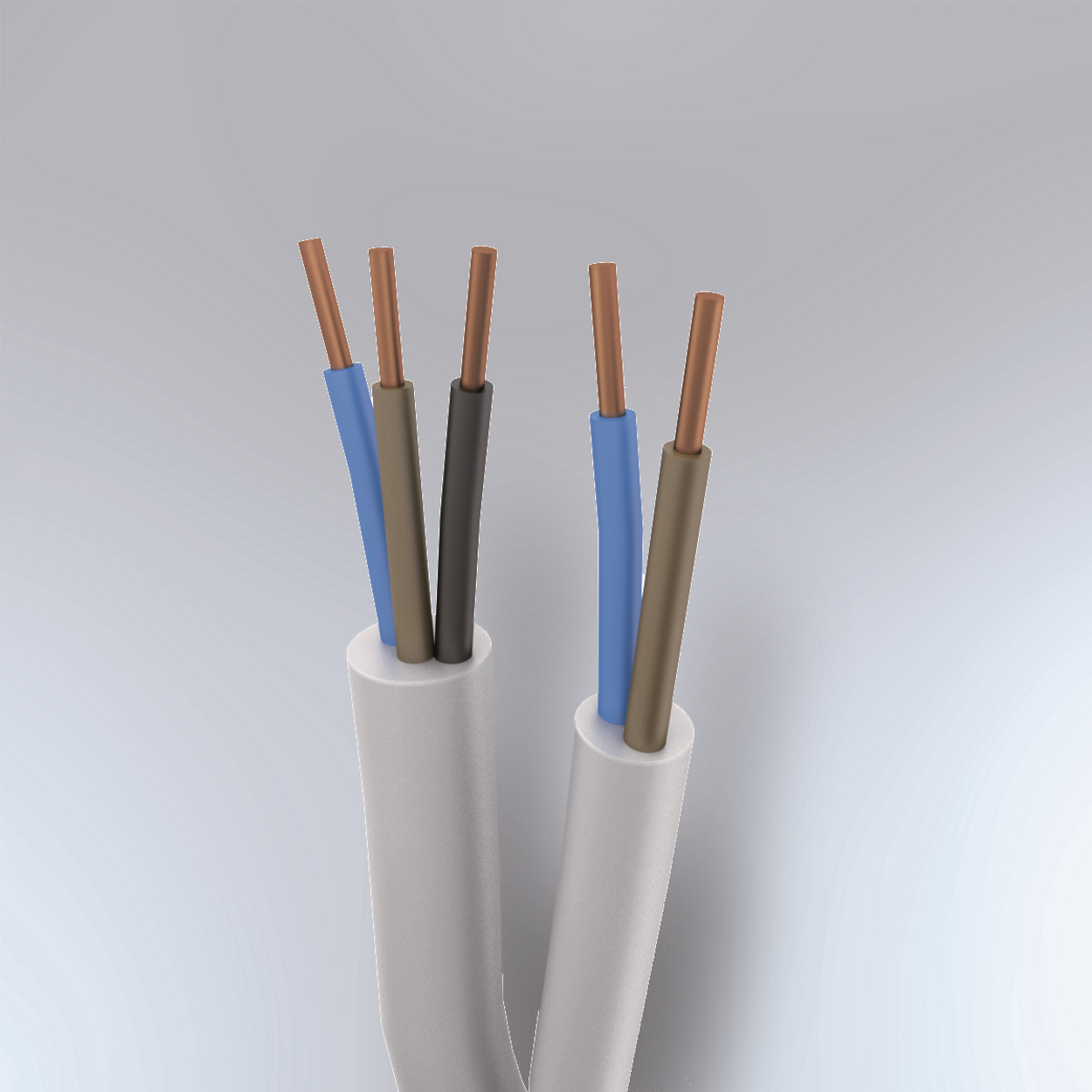

Installazione a 2 o 3 fili
Disegno tecnico

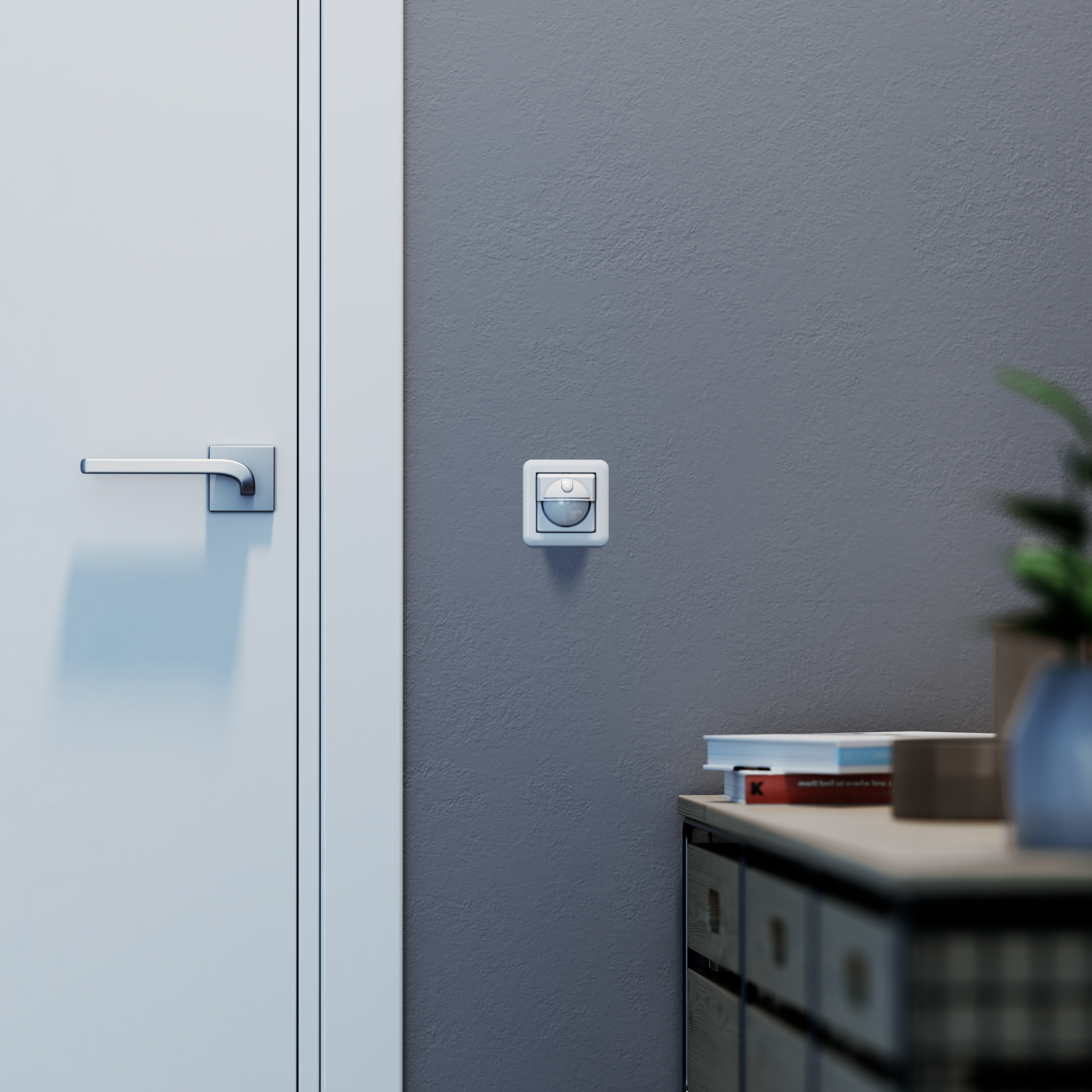

Area di rilevamento del sensore
Schema elettrico 1
Schema elettrico cablaggio a 2 fili
Schema elettrico 2
Schema elettrico cablaggio a 3 fili
