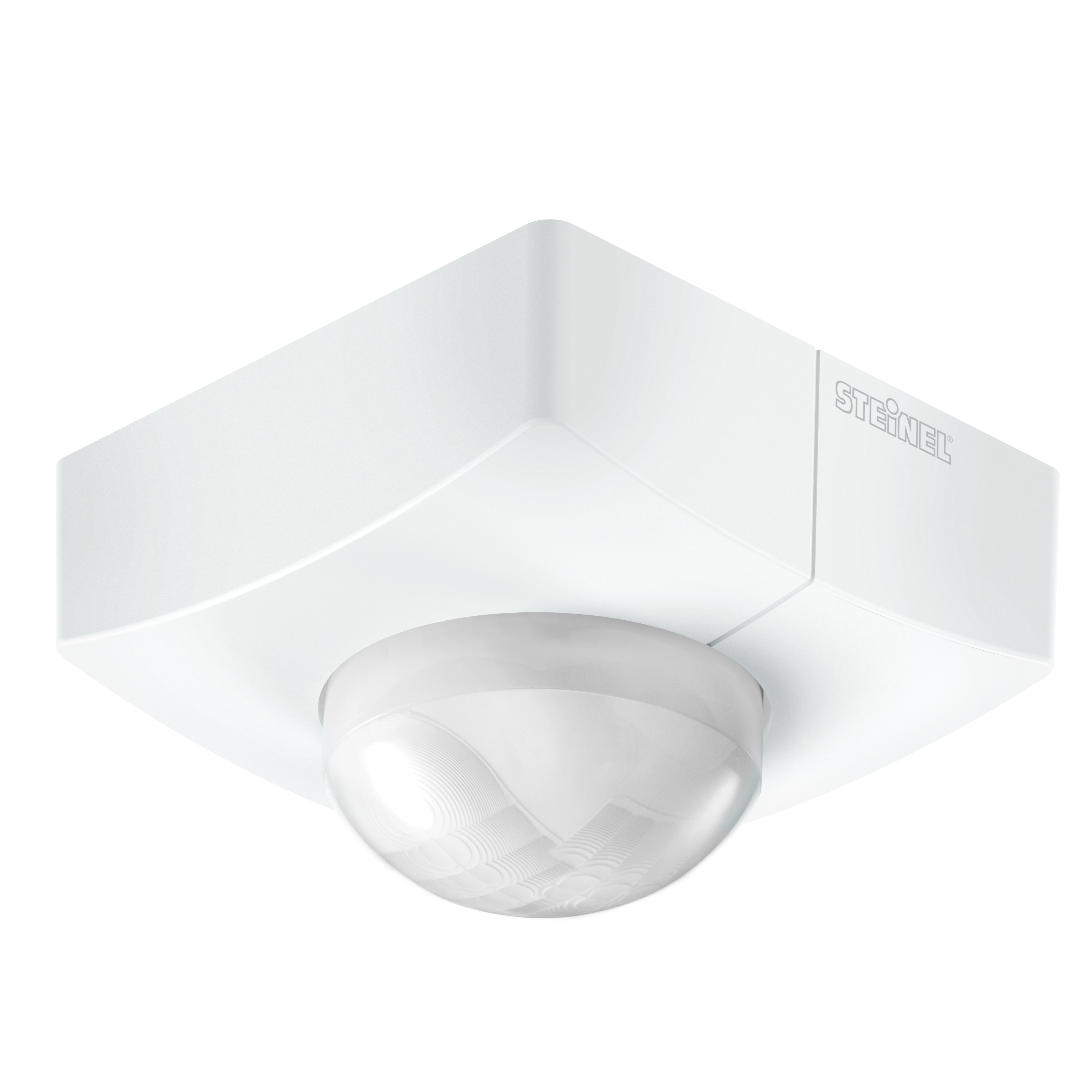

Steinel IS 345 MX Highbay DALI-2 Input Device - carré - en saillie

Steinel IS 345 MX Highbay DALI-2 Input Device - carré - en saillie

EAN-N° 4007841057398 · N° ELDAS® 057398

Steinel

Steinel IS 345 MX Highbay DALI-2 Input Device - carré - en saillie

EAN-N° 4007841057398

N° ELDAS® 057398

Prix : Veuillez vous connecter pour voir les prix

Type de montage

Encastré En saillie

Hauteur de montage

Hauteur de montage 2,5 à 4 mètres Hauteur de montage 4 à 14 mètres

Forme

Anguleux Rond

Les entrepôts de stockage hauts se caractérisent souvent par des allées étroites et des plafonds très hauts. Ces derniers sont souvent trop hauts pour la plupart des détecteurs. Nous avons la solution idéale pour ce type d'utilisation : le détecteur de mouvement infrarouge IS 345 MX Highbay a été spécialement conçu pour être posé à des hauteurs pouvant atteindre 14 mètres et pour la détection précise des mouvements dans les allées étroites séparant les rayonnages. Même à cette hauteur, il vous garantit une surveillance de qualité exceptionnelle au plus haut niveau, au sens strict du terme. Ne redoutez donc plus à l'avenir la hauteur lorsque vous pensez à la technologie de détection ! Il existe en version en saillie ou en version encastrée, évidemment compatible avec les interfaces courantes.

Identification

Modèle Détecteur de mouvement
Fabricant Steinel
Numéro E 535942007

Variantes

Version DALI-2 Input-Device
Type de montage En saillie
Hauteur de montage Hauteur de montage 4 à 14 mètres
Forme Anguleux

Dimensions

Dimensions L × l × H 65 x 95 x 95 mm
UE1 poids net 0.1520

Électricité

Raccordement secteur 12 – 22,5 V / 50 – 60 Hz
Détail tension d'alimentation Bus DALI
Sortie de commande DALI Adressable/Esclave
Consommation de courant max. selon IEC 62386-101 24 mA
Consommation de courant typique à 16 V de tension d'entrée 5 mA
Consommation de courant max. à 10 V de tension d'entrée en fonctionnement normal 7 mA

Technologie de détection

Hauteur de montage max. 16,00 m
Technologie de capteur infrarouge passif
Avec détecteur de mouvement Oui
Angle de détection 360 °
Angle d'ouverture 90 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale 30 x 4 m (120 m²)
Portée tangentielle 30 x 4 m (120 m²)
Zones de commutation 280 zones de commutation
Hauteur de montage 4 – 16,00 m
Hauteur de montage optimale 12 m
Nevalux technologie de capteur DALI 2

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave
Mise en réseau via Bus DALI
Nombre de participants DALI 3.0000
Avec coupleur de bus Oui

Technique d'éclairage

Démarrage progressif Non
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Réglage du temps 5 s – 15 Min.
Fonction lumière de base Non
Durée fonction lumière de base 1-30 min, toute la nuit
Lumière principale réglable Non
Réglages via Bus
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Indice de protection IP54
Température ambiante de -20 jusqu'à 50 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage En saillie
Matériau Matière plastique
Application pièce entrepôt de stockage haut Intérieur
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

Vente croisée / additionnelle

Accessoires 12367,21693

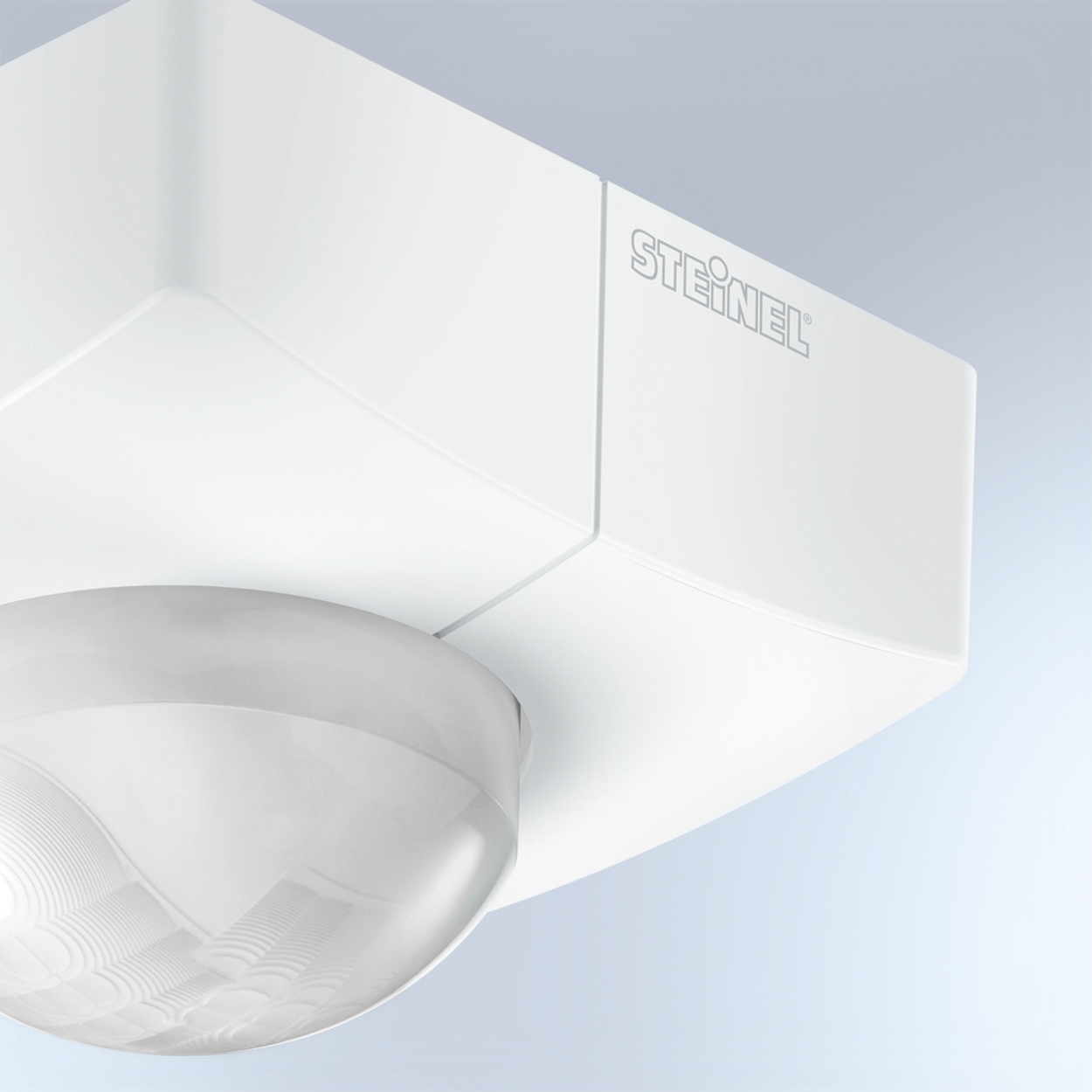

Plastique résistant aux UV

Grand espace de raccordement

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit

Télécommande Smart Remote

Télécommande Smart Remote

N° art. 009151

Panneau noir pour détecteur IR carré - en saillie

Panneau noir pour détecteur IR carré - en saillie

N° art. 056711
