Steinel LuxMaster IR Quattro HD-2 24m DALI-2 APC - in superficie

EAN-N. 4007841064365

N. ELDAS® 064365

Versione

DALI-2 Application Controller 230V COM1 KNX IP (REST API, MQTT, BacNet) 230V COM2 DALI-2 Input-Device Bluetooth Input-Device

Tipo di montaggio

Da incasso A sporgere Incasso a soffitto

Progettato per garantire la massima precisione di rilevamento nell'area di copertura più ampia tra i nostri rilevatori di presenza a infrarossi. Ideale per uffici open space o aule scolastiche. LuxMaster IR Quattro HD-2 con copertura a 360° e 5.200 zone di commutazione. Impostazione wireless e collegamento in rete tramite Bluetooth. Sensori piroelettrici controllabili singolarmente. Altezza di montaggio max. 10 m. Portata: 81 m2 (radiale), 576 m2 (tangenziale). Il LuxMaster può controllare fino a 64 partecipanti in max. 4 gruppi. Modalità operative selezionabili tra trasmissione, automatico e semiautomatico, funzionamento con sensore di luce o modalità risparmio notturno. È possibile anche il controllo basato sul tempo con profili di illuminazione dipendenti dall'ora e dal giorno. Impostazioni di fabbrica Plug & Play, scene in Bluetooth con selezione della modalità operativa, scene temporanee tramite pulsante DALI, regolazione della luce costante, luce di base e principale e limitazione della portata regolabili. Sono disponibili un'interfaccia pulsante aggiuntiva e sensori DALI-2 IPD o BT IPD per l'estensione dell'area.

Rilevatore passivo di presenza a infrarossi con rilevamento quadrato a 360°
5.200 zone di commutazione per un rilevamento ottimale
Ideale per uffici open space e aule scolastiche
4 sensori piroelettrici attivabili/disattivabili singolarmente, sensibilità regolabile digitalmente
Impostazione e collegamento in rete tramite Bluetooth
Misurazione della presenza e della luminosità
Indirizzamento DALI fino a 64 partecipanti in max. 4 gruppi
Modalità operative: completamente automatica e semiautomatica, funzionamento con sensore di luce, modalità risparmio notturno
Controllo basato sul tempo con profili di illuminazione dipendenti dall'ora e dal giorno
Possibilità di espansione flessibile del sistema con componenti di sistema

Identificazione

Versione Rilevatore di presenza

Produttore Steinel

Numero E 535903072

Varianti

Versione DALI-2 Application Controller

Tipo di montaggio A sporgere

Dimensioni

Dimensioni L × P × A 64 x 123 x 123 mm

UI1 peso netto 0.2590

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz

Autoconsumo 0,3 W

Dettaglio tensione di alimentazione max. 64 utenze

Uscita di controllo DALI adressable / broadcast 64 ballast elettronici

Tecnologia dei sensori

Altezza di montaggio max. 10,00 m

Tecnologia del sensore Infrarossi passivi

Angolo di rilevamento 360 °

Angolo di apertura 360 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica Sì

Scalabilità meccanica Sì

Portata radiale 9 x 9 m (81 m²)

Portata tangenziale 24 x 24 m (576 m²)

Zone di commutazione 5200 zone di commutazione

Altezza di montaggio 2,50 – 10,00 m

Portata presenza 9 x 9 m (81 m²)

Altezza di montaggio ottimale 2,8 m

Nevalux tecnologia del sensore BT SIG Mesh, DALI 2

Connettività

Collegamento in rete Sì

Collegamento in rete tramite Bluetooth bus DALI

Numero di partecipanti DALI 64.0000

Tecnica dell'illuminazione

Avvio luce dolce Sì

Luce permanente commutabile

Regolazione luce costante Sì

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 2000 lx

Impostazione del tempo 5 s – 30 Min.

Funzione luce di base Sì

Durata funzione luce di base 1-60 min, tutta la notte

Luce principale regolabile 10 - 100 %

Funzioni Richiamo di scenari luminosi programmati Modo semiautomatico/automatico Regolazione della luce constante ON-OFF Scenario luminoso Manuale ON / ON-OFF Funzione di gruppo vicino Modalità normale / modalità test Funzione TouchDIM

Impostazioni tramite Bluetooth

Con telecomando No

Regolazione crepuscolare Teach Sì

Funzione luce di base in percentuale 3 – 90 %

Funzione luce di base percentuale da 3.0000

Funzione luce di base percentuale fino a 90.0000

Alloggiamento e materiale

Grado di protezione IP54

Temperatura ambiente da -20 fino a 50 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Superficie

Materiale Plastica

Applicazione ambiente auditorium aula ufficio open space magazzino verticale aree di produzione sala conferenze / sale riunioni camere di servizio aree di soggiorno spogliatoi reception / hall palestra parcheggi coperti / garage sotterranei sale pranzo / mense Interni

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

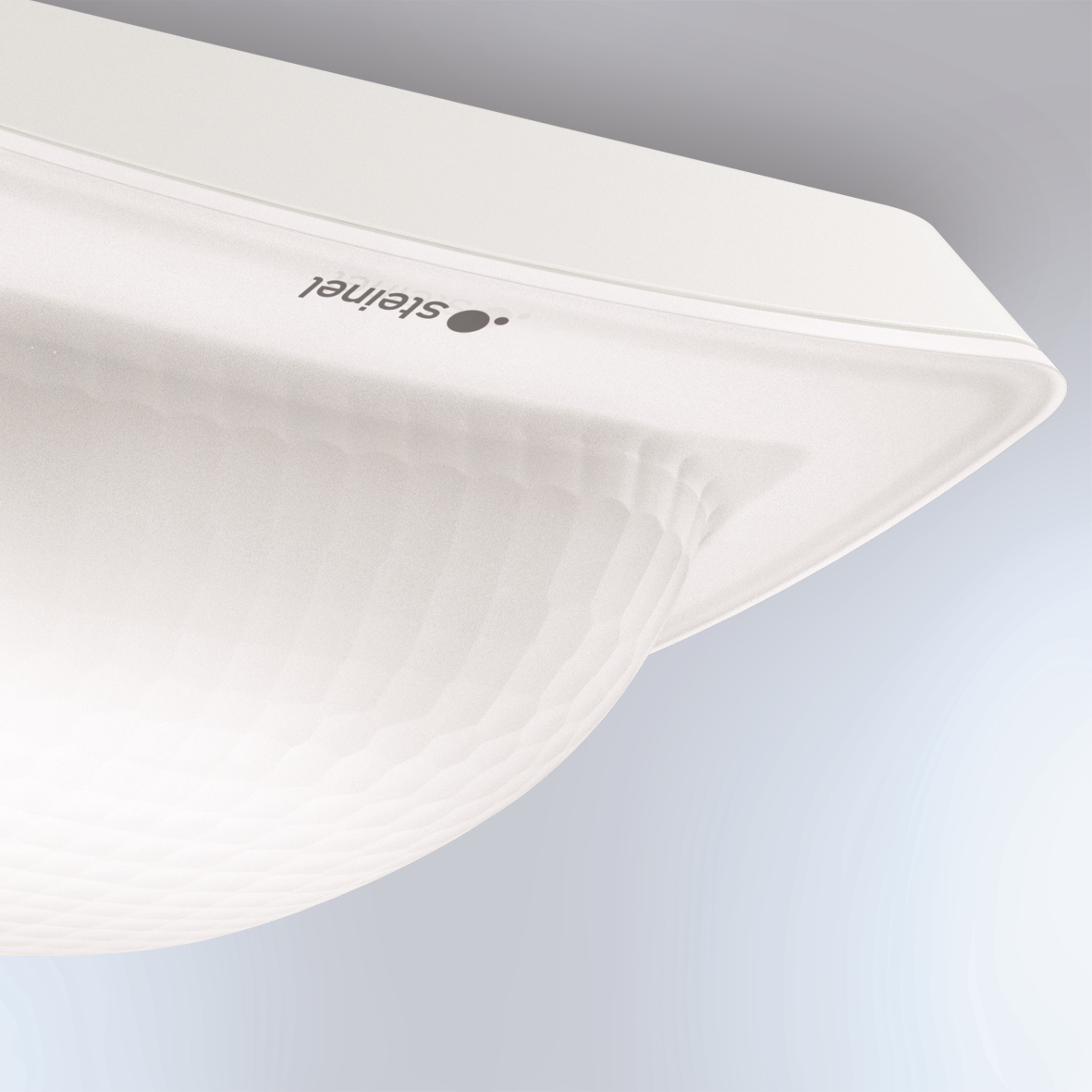

Plastica resistente ai raggi ultravioletti

Disegno tecnico

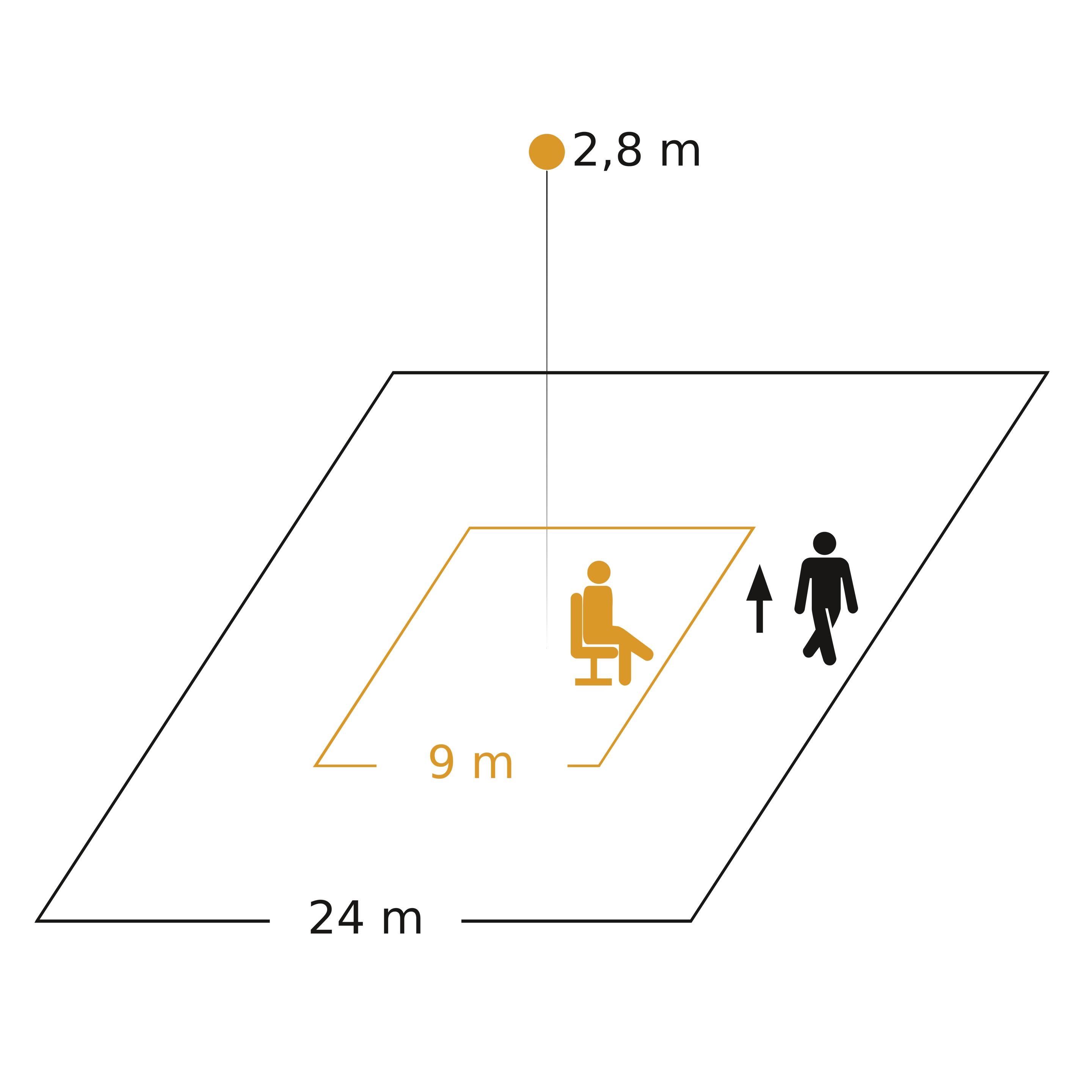

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico Master-Slave collegamento in rete
