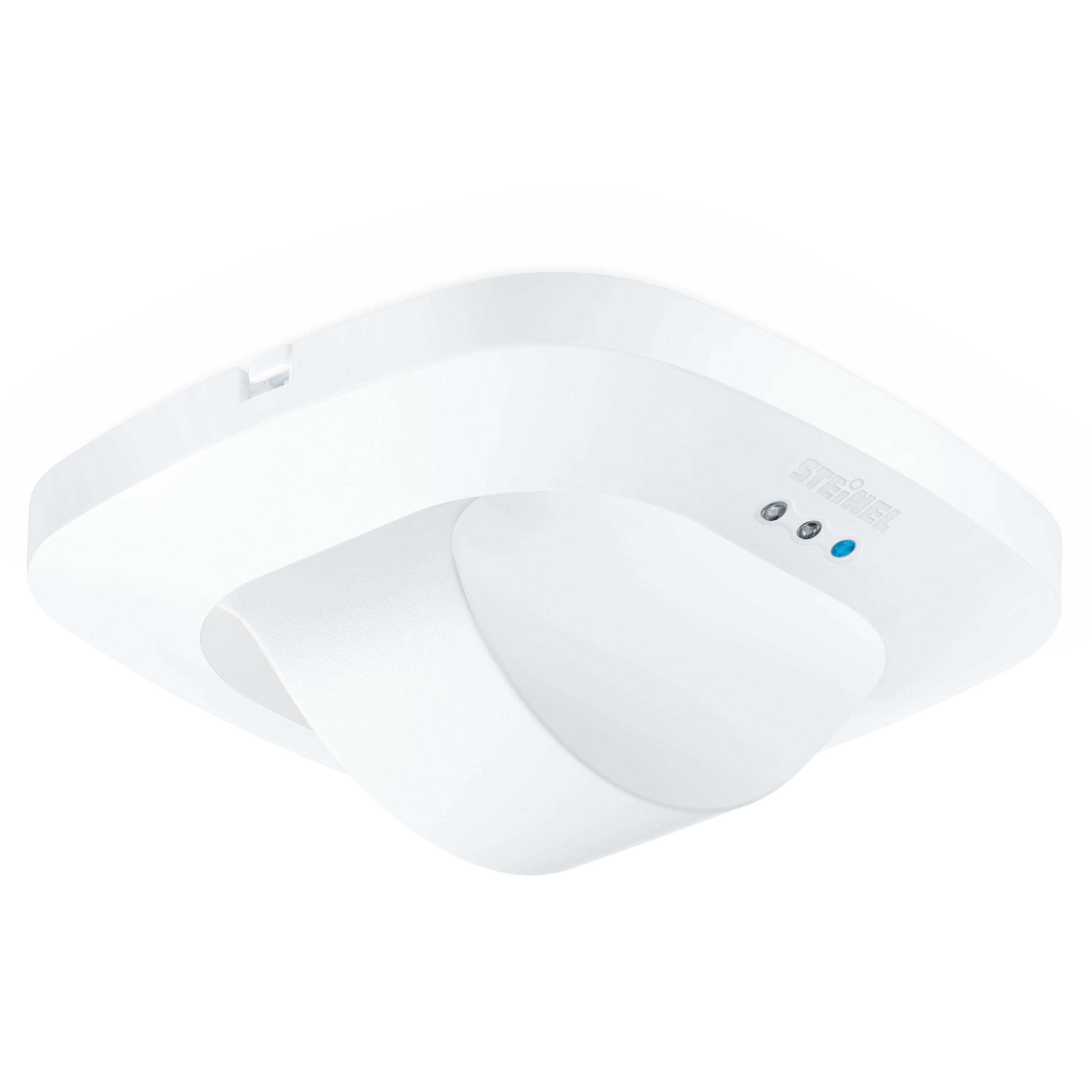

Steinel Dual HF DALI-2 Input Device - Unterputz

EAN-Nr. 4007841057459

ELDAS®-Nr 057459

Preis: Bitte einloggen, um Preise zu sehen

Hersteller

Steinel Nevalux

Ausführung

KNX DALI-2 Input-Device 230V 1 Kanal DALI

Montageart

Unterputz Aufputz

Der Gangsensor Dual HF arbeitet mit einer ganz besonders richtungweisenden Variante der Hochfrequenz-Technologie. Das System ist mit 2 Sensoren ausgestattet, von denen jeder eine Richtung des Ganges überwacht. Beide zusammen erfassen gut 20 Meter in Gehrichtung – lückenlos, präzise, sicher. Die tangentiale Reichweite ist bewusst auf Gangbreite beschränkt, so dass Bewegungen, beispielsweise hinter geschlossenen Türen nicht erfasst werden.

Identifikation

Ausführung Präsenzmelder

Hersteller Steinel

E-Nummer 535932000

Varianten

Ausfuehrung DALI-2 Input-Device

Montageart Unterputz

Abmessungen

Abmessungen L × B × H 74 x 120 x 120 mm

VPE1 Nettogewicht 0.1780

Elektrik

Netzanschluss 12 – 22,5 V / 50 – 60 Hz

Versorgungsspannung Detail Dali-Bus

Schaltausgang 2 potenzialfrei Nein

Steuerausgang DALI Adressable/Slave

Einschaltstrom maximal 800 A

Max. Stromaufnahme gemäss IEC 62386-101 42 mA

Typische Stromaufnahme bei 16 V Eingangsspannung 10 mA

Max. Stromaufnahme bei 10 V Eingangsspannung im regulären Betrieb 14 mA

Sensorik

Montagehöhe max. 3,50 m

Sensortechnologie Hochfrequenz

Sendeleistung < 1 mW

HF-Technik 5,8 GHz

Mit Bewegungsmelder Ja

Erfassung ggf. durch Glas, Holz und Leichtbauwände

Erfassungswinkel Gang 360 °

Öffnungswinkel 140 °

Unterkriechschutz Ja

Segmentweise Ausblendung Nein

Elektronische Skalierbarkeit Ja

Mechanische Skalierbarkeit Nein

Reichweite radial 20 x 3 m (60 m²)

Reichweite tangential 20 x 3 m (60 m²)

Montagehöhe 2,50 – 3,5 m

Optimale Montagehöhe 2,8 m

Nevalux Sensortechnologie DALI 2

Vernetzung

Vernetzung Ja

Art der Vernetzung Master/Slave

Vernetzung via DALI-Bus

Anzahl DALI-Teilnehmer 7.0000

Mit Busankopplung Ja

Lichttechnik

Softlichtstart Nein

Konstantlichtregelung Nein

Einstellungen

Dämmerungsschalter Ja

Dämmerungseinstellung 10 – 1000 lx

Grundlichtfunktion Nein

Hauptlicht einstellbar Nein

Einstellungen via Bus

Mit Fernbedienung Nein

Dämmerungseinstellung Teach Nein

Gehäuse & Material

Schutzart IP20

Umgebungstemperatur von -25 bis 55 °C

Montageort Decke

Anwendung Ort Innenbereich

Montageart Unterputz

Werkstoff Kunststoff

Anwendung Raum Flur / Gang Innenbereich

Farbe Weiss

Farbe RAL 9010

Lieferumfang & Garantie

Herstellergarantie 5 Jahre

Inkl. Eckwandhalter Nein

Zertifikate & EPREL

Ausweise/Zertifikate DALI-2

Cross-/Up-Selling

Zubehörteile 13669,13677,13674,12367

Optionaler Aufputzadapter

Optionaler Schutzkorb

HF Deckenadapter zur Montage auf abgehängten Decken

Technische Zeichnung

Sensorerfassungsbereich

Schaltplan 1

Schaltplan
