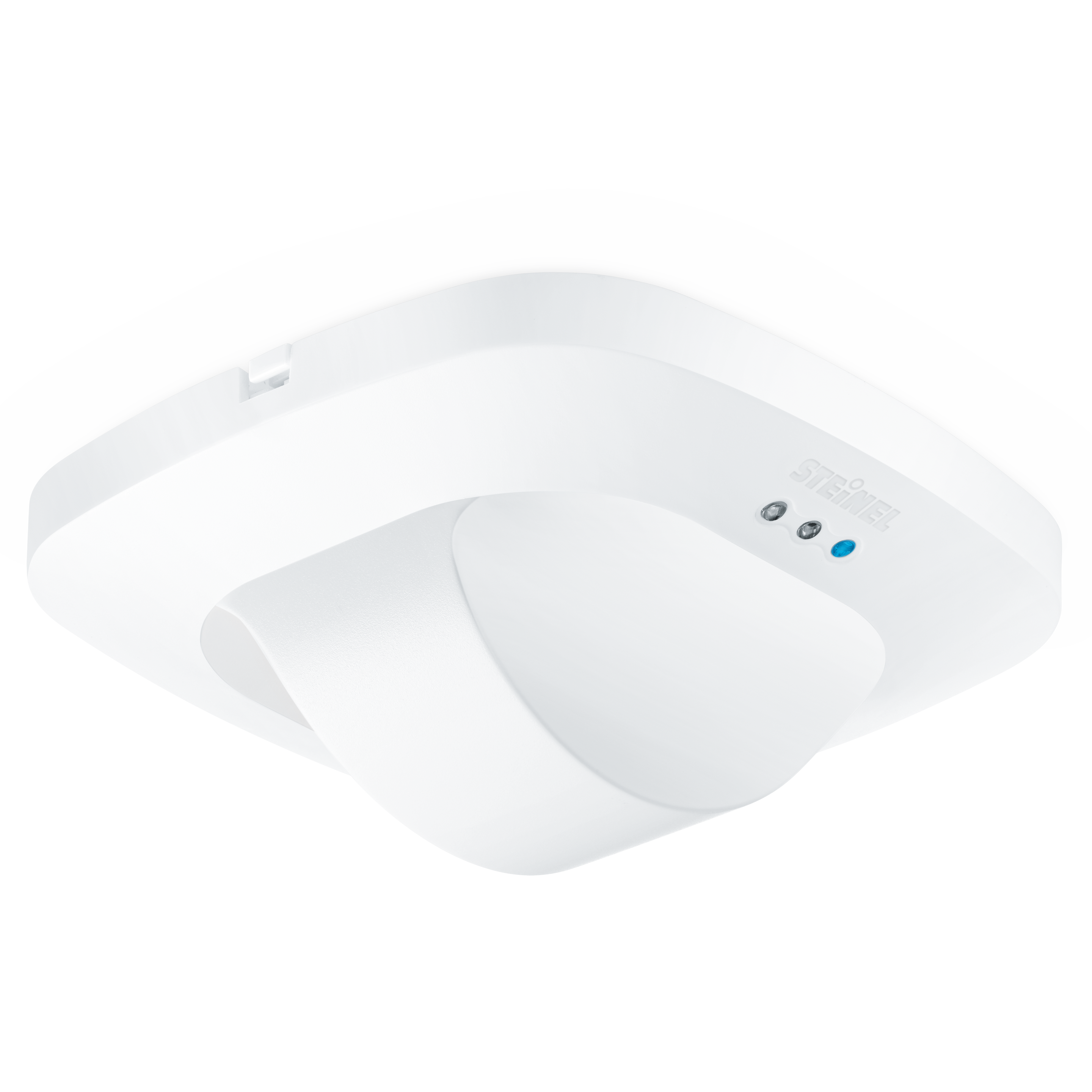

Steinel Dual HF DALI-2 Input Device - incassato

EAN-N. 4007841057459

N. ELDAS® 057459

Prezzo: Accedi per vedere i prezzi

Produttore

Steinel Nevalux

Versione

KNX DALI-2 Input-Device 230V 1 canale DALI

Tipo di montaggio

Da incasso A sporgere

Il sensore per corridoi Dual HF funziona con una variante assolutamente all'avanguardia della tecnologia ad alta frequenza. Il sistema è dotato di 2 sensori che sorvegliano, ciascuno, una direzione del corridoio. Entrambi rilevano assieme ben 20 metri in direzione di movimento – senza interruzioni e in modo preciso e sicuro. Il raggio d'azione tangenziale è volutamente limitato alla larghezza del corridoio, in modo da non rilevare ad esempio i movimenti dietro le porte chiuse.

Identificazione

Versione Rilevatore di presenza

Produttore Steinel

Numero E 535932000

Varianti

Versione DALI-2 Input-Device

Tipo di montaggio Da incasso

Dimensioni

Dimensioni L × P × A 74 x 120 x 120 mm

UI1 peso netto 0.1780

Elettrico

Allacciamento alla rete 12 – 22,5 V / 50 – 60 Hz

Dettaglio tensione di alimentazione Bus DALI

Uscita di commutazione 2 a potenziale zero No

Uscita di controllo DALI Adressable/Slave

Corrente d'inserzione massima 800 A

Assorbimento di corrente max. secondo IEC 62386-101 42 mA

Assorbimento di corrente tipico a 16 V di tensione d'ingresso 10 mA

Assorbimento di corrente max. a 10 V di tensione d'ingresso in funzionamento normale 14 mA

Tecnologia dei sensori

Altezza di montaggio max. 3,50 m

Tecnologia del sensore Alta frequenza

Potenza di trasmissione < 1 mW

Tecnologia HF 5,8 GHz

Con sensore di movimento Sì

Rilevamento anche attraverso vetro, legno e pareti in materiale leggero

Angolo di rilevamento 360 °

Angolo di apertura 140 °

Protezione anti-intrusione Sì

Mascheramento per segmenti No

Scalabilità elettronica Sì

Scalabilità meccanica No

Portata radiale 20 x 3 m (60 m²)

Portata tangenziale 20 x 3 m (60 m²)

Altezza di montaggio 2,50 – 3,5 m

Altezza di montaggio ottimale 2,8 m

Nevalux tecnologia del sensore DALI 2

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave

Collegamento in rete tramite bus DALI

Numero di partecipanti DALI 7.0000

Con accoppiatore bus Sì

Tecnica dell'illuminazione

Avvio luce dolce No

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 10 – 1000 lx

Funzione luce di base No

Luce principale regolabile No

Impostazioni tramite Bus

Con telecomando No

Regolazione crepuscolare Teach No

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente da -25 fino a 55 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incassato

Materiale Plastica

Applicazione ambiente corridoio / pianerottolo Interni

Colore bianco

Colore RAL 9010

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

Cross-selling / Up-selling

Accessori 13669,13677,13674,12367

Adattatore per montaggio in superficie optional

Gabbia di protezione opzionale

Adattatore HF per montaggio su controsoffitti

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico
