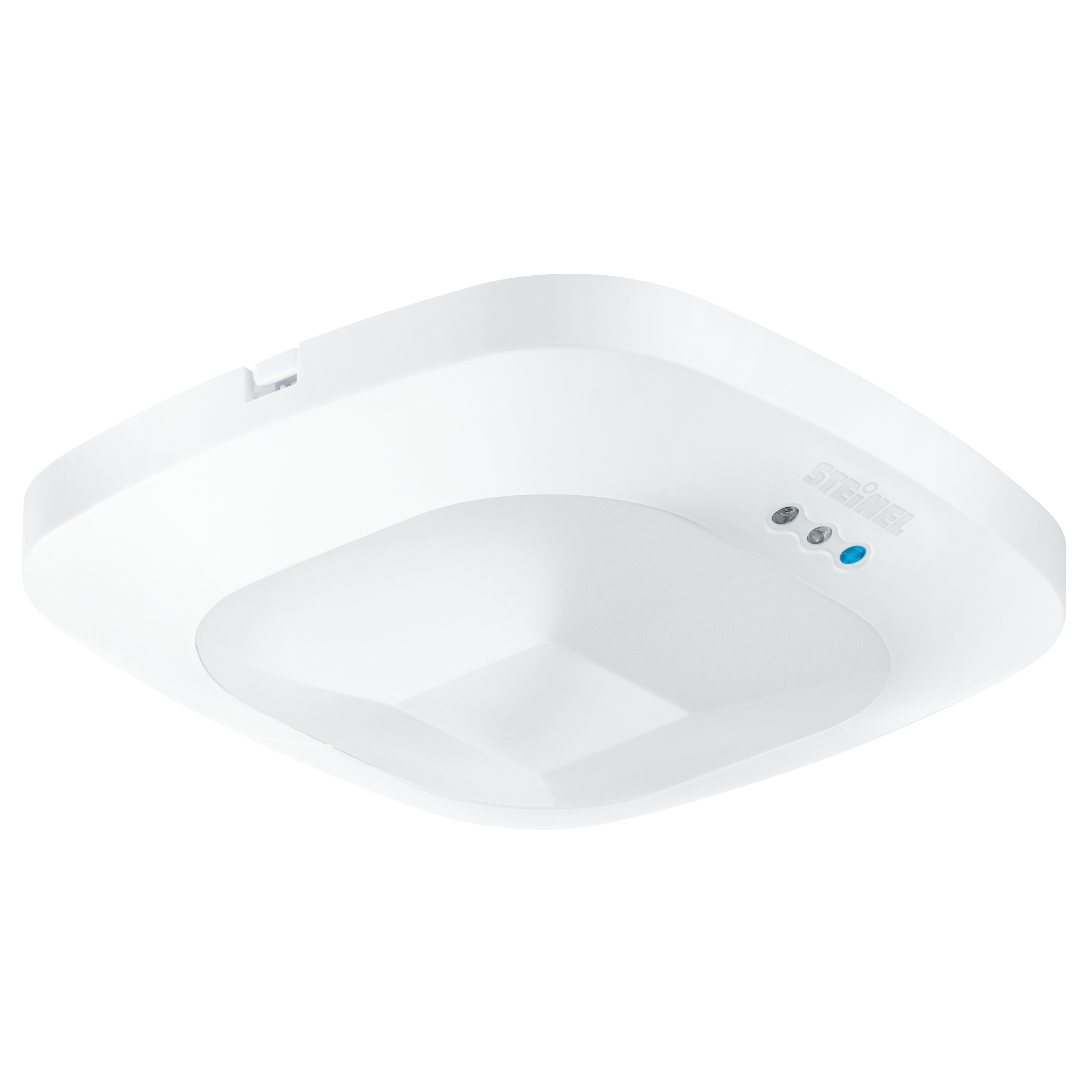

Steinel HF 360 DALI-2 Input Device - encastré

Steinel HF 360 DALI-2 Input Device - encastré

EAN-N° 4007841057480 · N° ELDAS® 057480

Points forts Données techniques Points forts Illustrations Schémas de câblage Téléchargements Vidéos Accessoires
Steinel

Steinel HF 360 DALI-2 Input Device - encastré

EAN-N° 4007841057480

N° ELDAS® 057480

Prix : Veuillez vous connecter pour voir les prix

Version

DALI-2 Application Controller KNX DALI-2 Input-Device 230V 1 canal 230V 2 canaux

Type de montage

Encastré En saillie

STEINEL n'est pas seulement le pionnier de la détection hyperfréquence, mais c'est également le premier à l'intégrer avec succès dans les détecteurs de présence. Cette technologie présente de nombreux avantages surtout au niveau des applications dans les lieux publics tels que les toilettes. L'hyperfréquence fonctionnant sans lentille, le Presence Control PRO HF 360 est très plat et ce « détecteur » passe souvent inaperçu. Les vandales n'ont donc presque pas de prise.

Identification

Modèle Détecteur de présence
Fabricant Steinel
Numéro E 535932100

Variantes

Version DALI-2 Input-Device
Type de montage Encastré

Dimensions

Dimensions L × l × H 56 x 120 x 120 mm
UE1 poids net 0.1080

Électricité

Raccordement secteur 12 – 22,5 V
Détail tension d'alimentation Bus DALI
Sortie de commutation 1 sans potentiel Non
Sortie de commutation 2 sans potentiel Non
Sortie de commande DALI Adressable/Esclave
Consommation de courant max. selon IEC 62386-101 42 mA
Consommation de courant typique à 16 V de tension d'entrée 8 mA
Consommation de courant max. à 10 V de tension d'entrée en fonctionnement normal 10 mA

Technologie de détection

Hauteur de montage max. 3,50 m
Technologie de capteur Hyper fréquence
Puissance d'émission < 1 mW
Technologie HF 5,8 GHz
Détection le cas échéant à travers le verre, le bois et les cloisons fines
Angle de détection 360 °
Angle d'ouverture 140 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Oui
Évolutivité mécanique Non
Détail de la portée Pour l'adaptation à la pièce, il est possible de masquer 1 ou 2 directions de détection par autocollant
Portée radiale Ø 12 m (113 m²)
Portée tangentielle Ø 12 m (113 m²)
Hauteur de montage 2,50 – 3,5 m
Hauteur de montage optimale 2,5 m
Nevalux technologie de capteur DALI 2

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave
Mise en réseau via Câble
Nombre de participants DALI 5.0000
Avec coupleur de bus Oui

Technique d'éclairage

Démarrage progressif Non
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 10 – 1000 lx
Fonction lumière de base Non
Lumière principale réglable Non
Réglages via Bus
Avec télécommande Non
Réglage crépusculaire Teach Non

Boîtier et matériau

Indice de protection IP20
Température ambiante de -25 jusqu'à 55 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Montage encastré
Matériau Matière plastique
Application pièce espace fonctionnel / local annexe kitchenette cage d'escalier WC / salle d'eau Intérieur
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

Vente croisée / additionnelle

Accessoires 13669,13677

Adaptateur en saillie en option

Corbeille de protection en option

Adaptateur de plafond HF pour le montage sur les faux plafonds

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit

Adaptateur pour montage en saillie Control Pro IP54 blanc

Adaptateur pour montage en saillie Control Pro IP54 blanc

N° art. 000363

Corbeille de protection Control PRO

Corbeille de protection Control PRO

N° art. 003036
