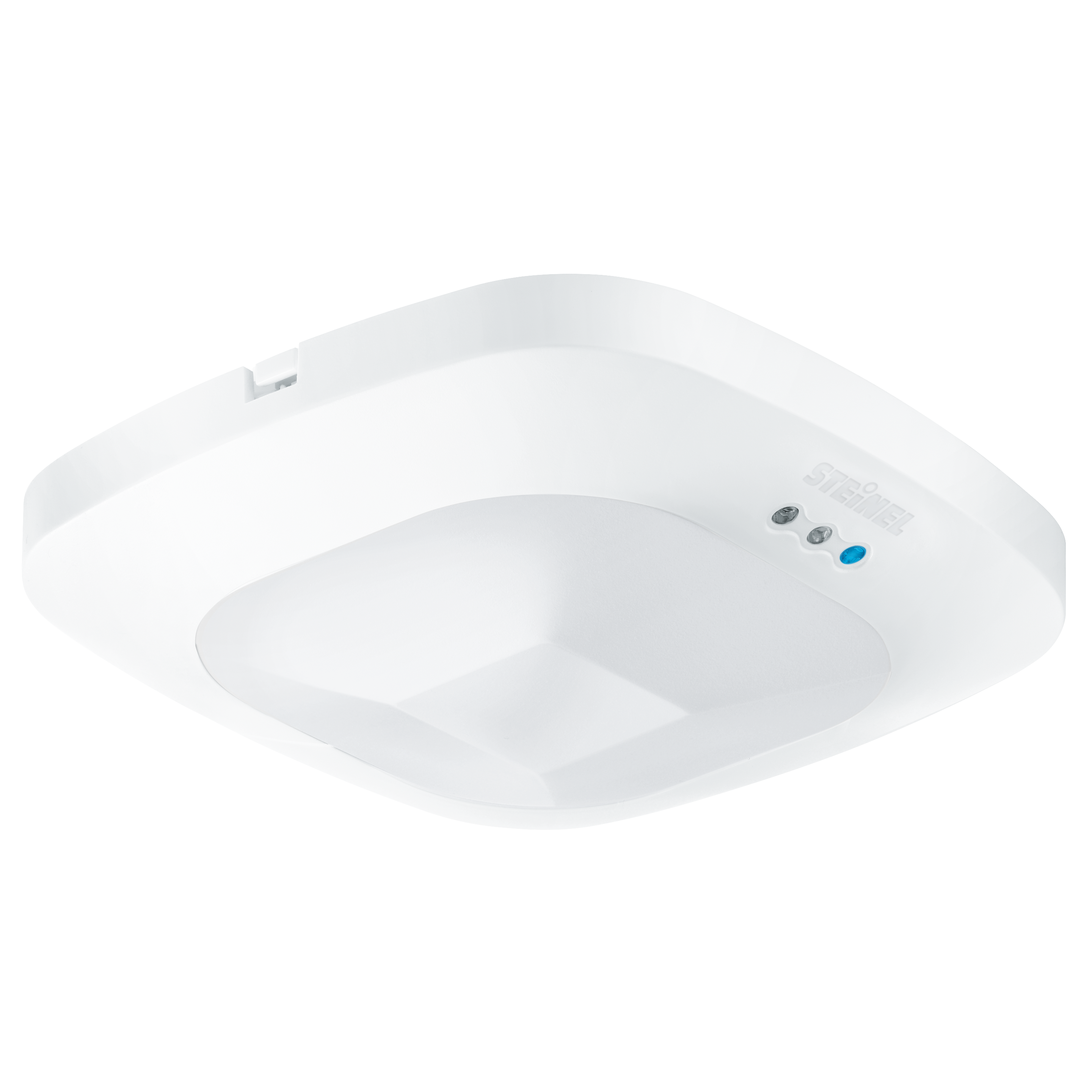

Steinel HF 360 DALI-2 Input Device - incassato

EAN-N. 4007841057480

N. ELDAS® 057480

Versione

DALI-2 Application Controller KNX DALI-2 Input-Device 230V 1 canale 230V 2 canali

Tipo di montaggio

Da incasso A sporgere

STEINEL non è soltanto il pioniere dei sensori ad alta frequenza, ma è anche il primo a utilizzarli con successo per i rilevatori di presenza. Con svariati vantaggi, in particolare in caso di applicazioni in zone pubbliche, ad esempio le cabine toilette. Poiché l'alta frequenza funziona senza lente, il Presence Control PRO HF 360 è estremamente piatto ed è un "sorvegliante" praticamente invisibile. Pertanto, non offre il fianco praticamente a nessun attacco, ad esempio ad atti di vandalismo.

Identificazione

Versione Rilevatore di presenza

Produttore Steinel

Numero E 535932100

Varianti

Versione DALI-2 Input-Device

Tipo di montaggio Da incasso

Dimensioni

Dimensioni L × P × A 56 x 120 x 120 mm

UI1 peso netto 0.1080

Elettrico

Allacciamento alla rete 12 – 22,5 V

Dettaglio tensione di alimentazione Bus DALI

Uscita di commutazione 1 a potenziale zero No

Uscita di commutazione 2 a potenziale zero No

Uscita di controllo DALI Adressable/Slave

Assorbimento di corrente max. secondo IEC 62386-101 42 mA

Assorbimento di corrente tipico a 16 V di tensione d'ingresso 8 mA

Assorbimento di corrente max. a 10 V di tensione d'ingresso in funzionamento normale 10 mA

Tecnologia dei sensori

Altezza di montaggio max. 3,50 m

Tecnologia del sensore Alta frequenza

Potenza di trasmissione < 1 mW

Tecnologia HF 5,8 GHz

Rilevamento anche attraverso vetro, legno e pareti in materiale leggero

Angolo di rilevamento 360 °

Angolo di apertura 140 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica Sì

Scalabilità meccanica No

Dettaglio della portata Per adattarlo alla situazione dell'ambiente, si possono mascherare 1 o 2 direzioni di rilevamento tramite adesivo

Portata radiale Ø 12 m (113 m²)

Portata tangenziale Ø 12 m (113 m²)

Altezza di montaggio 2,50 – 3,5 m

Altezza di montaggio ottimale 2,5 m

Nevalux tecnologia del sensore DALI 2

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave

Collegamento in rete tramite Cavo

Numero di partecipanti DALI 5.0000

Con accoppiatore bus Sì

Tecnica dell'illuminazione

Avvio luce dolce No

Regolazione luce costante No

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 10 – 1000 lx

Funzione luce di base No

Luce principale regolabile No

Impostazioni tramite Bus

Con telecomando No

Regolazione crepuscolare Teach No

Alloggiamento e materiale

Grado di protezione IP20

Temperatura ambiente da -25 fino a 55 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Incassato

Materiale Plastica

Applicazione ambiente locale multiuso / di servizio cucinette vano scala WC / docce Interni

Colore bianco

Colore RAL 9010

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

Cross-selling / Up-selling

Accessori 13669,13677

Adattatore per montaggio in superficie optional

Gabbia di protezione opzionale

Adattatore HF per montaggio su controsoffitti

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico

Scheda tecnica Manuale d'uso Dichiarazione di conformità
