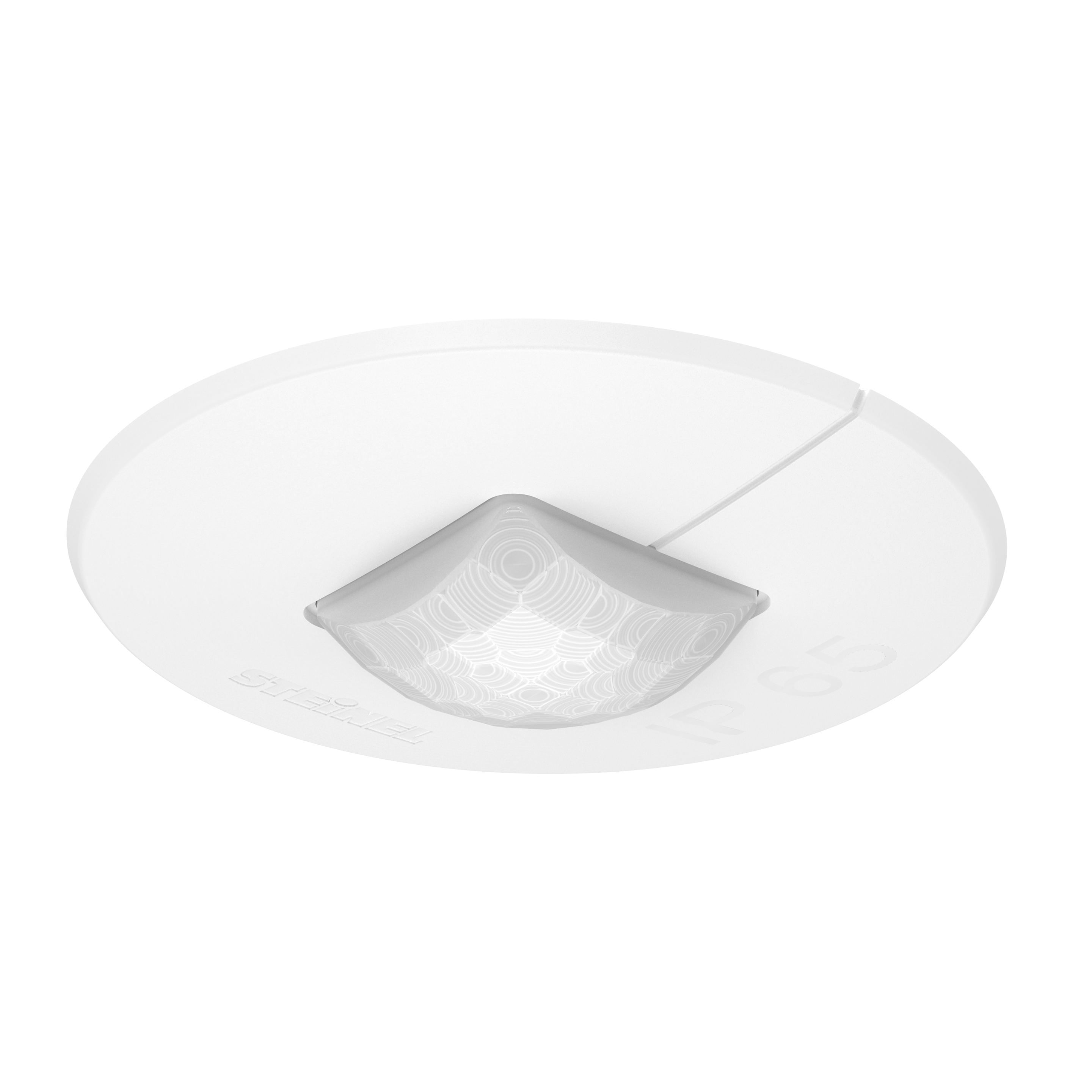

Steinel IR Quattro MICRO 6m DALI-2 IPD - blanc

Steinel IR Quattro MICRO 6m DALI-2 IPD - blanc

EAN-N° 4007841053871 · N° ELDAS® 053871

Points forts Données techniques Points forts Illustrations Schémas de câblage Téléchargements
Steinel

Steinel IR Quattro MICRO 6m DALI-2 IPD - blanc

EAN-N° 4007841053871

N° ELDAS® 053871

Prix : Veuillez vous connecter pour voir les prix

Version

KNX 230V 1 canal DALI-2

Couleur

Blanc Noir

Exigée par les architectes et les bureaux d'études, réalisée par STEINEL. Le modèle IR Quattro MICRO exauce tous les souhaits. Sa petite taille et sa partie visible minimale en font le modèle parfait pour les applications excluant toute installation gênante au plafond. La microlentille de précision ne mesure que 15 x 15 mm. Ses performances sont toutefois remarquables malgré sa petite taille. Le détecteur de présence infrarouge de 360° surveille 36 m². Étant certifié IP65, il peut être également installé dans des locaux humides. Le modèle IR Quattro MICRO est notre plus petit détecteur avec un grand potentiel d'applications.

Identification

Modèle Détecteur de présence
Fabricant Steinel
Numéro E 535933806

Variantes

Version DALI-2
Couleur Blanc

Dimensions

Dimensions L × l × H 75 x 43 x 43 mm
Dimensions Ø × H 43 x 75 mm
UE1 poids net 0.1320

Électricité

Raccordement secteur 12 – 22,5 V
Détail tension d'alimentation Bus DALI
Sortie de commande DALI Adressable/Esclave
Courant d'appel maximal 10 A
Consommation de courant max. selon IEC 62386-101 12 mA
Consommation de courant typique à 16 V de tension d'entrée 4 mA
Consommation de courant max. à 10 V de tension d'entrée en fonctionnement normal 5 mA

Technologie de détection

Hauteur de montage max. 5,00 m
Technologie de capteur infrarouge passif
Avec détecteur de mouvement Oui
Angle de détection 360 °
Angle d'ouverture 90 °
Protection anti-contournement Oui
Occultation par segments Non
Évolutivité électronique Non
Évolutivité mécanique Non
Portée radiale 4 x 4 m (16 m²)
Portée tangentielle 6 x 6 m (36 m²)
Zones de commutation 168 zones de commutation
Hauteur de montage 2,00 – 5,00 m
Portée présence 4 x 4 m (16 m²)
Hauteur de montage optimale 2,8 m
Nevalux technologie de capteur DALI 2

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/esclave
Mise en réseau via Bus DALI
Nombre de participants DALI 2.0000
Avec coupleur de bus Oui

Technique d'éclairage

Démarrage progressif Non
Régulation de l'éclairage constant Oui

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 2 – 1000 lx
Fonction lumière de base Non
Lumière principale réglable Non
Réglages via Bus
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP65
Température ambiante de -25 jusqu'à 55 °C
Matériau du boîtier Matière plastique
Matériau du cache sans diffuseur
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Encastrement au plafond
Matériau Matière plastique
Application pièce bureau individuel chambre d’hôtel chambre médicalisée espace fonctionnel / local annexe WC / salle d'eau Intérieur
Couleur blanc
Couleur RAL 9003

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Certificats et EPREL

Certificats DALI-2

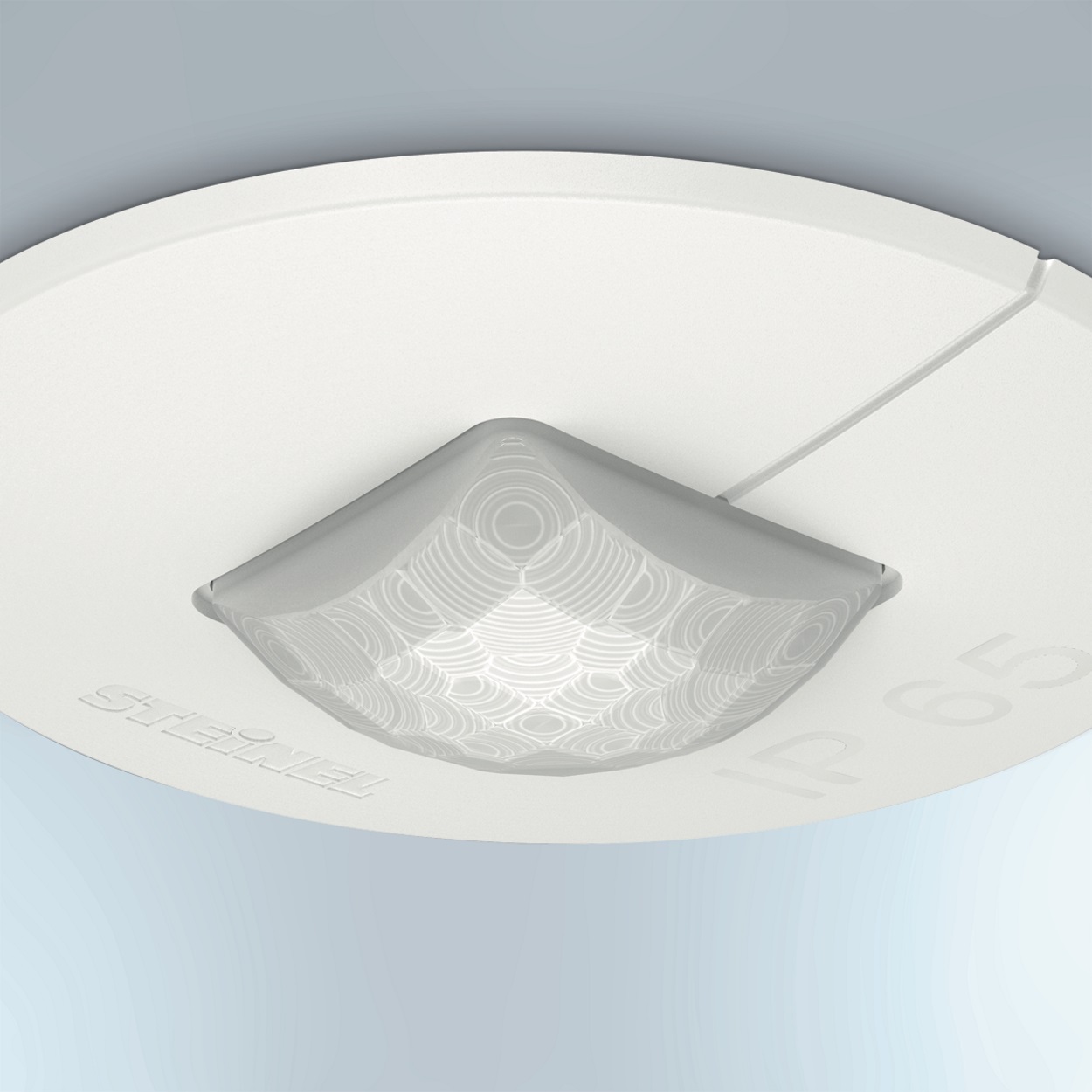

Lentille de précision infrarouge au format mini

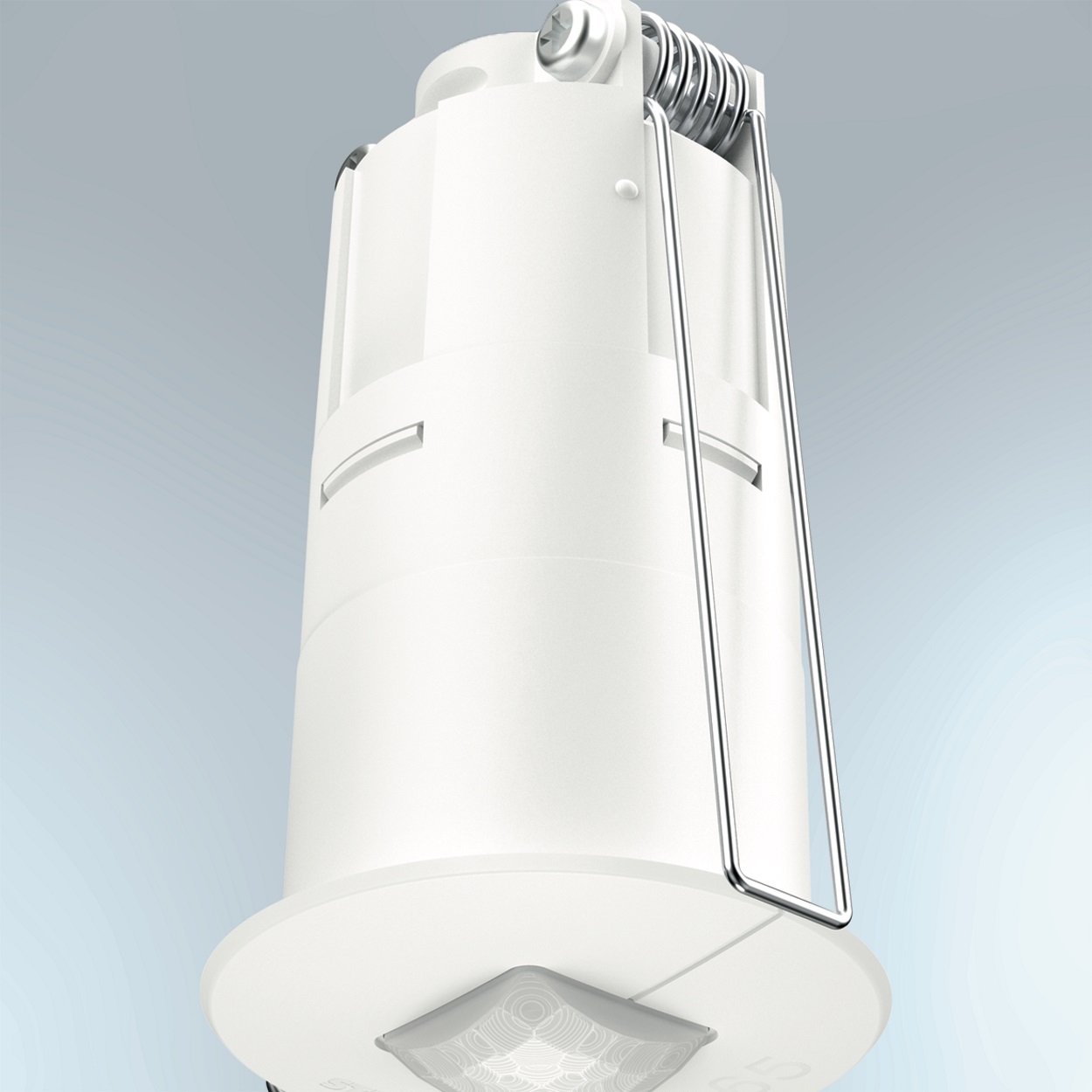

Avec pinces à ressort

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit
