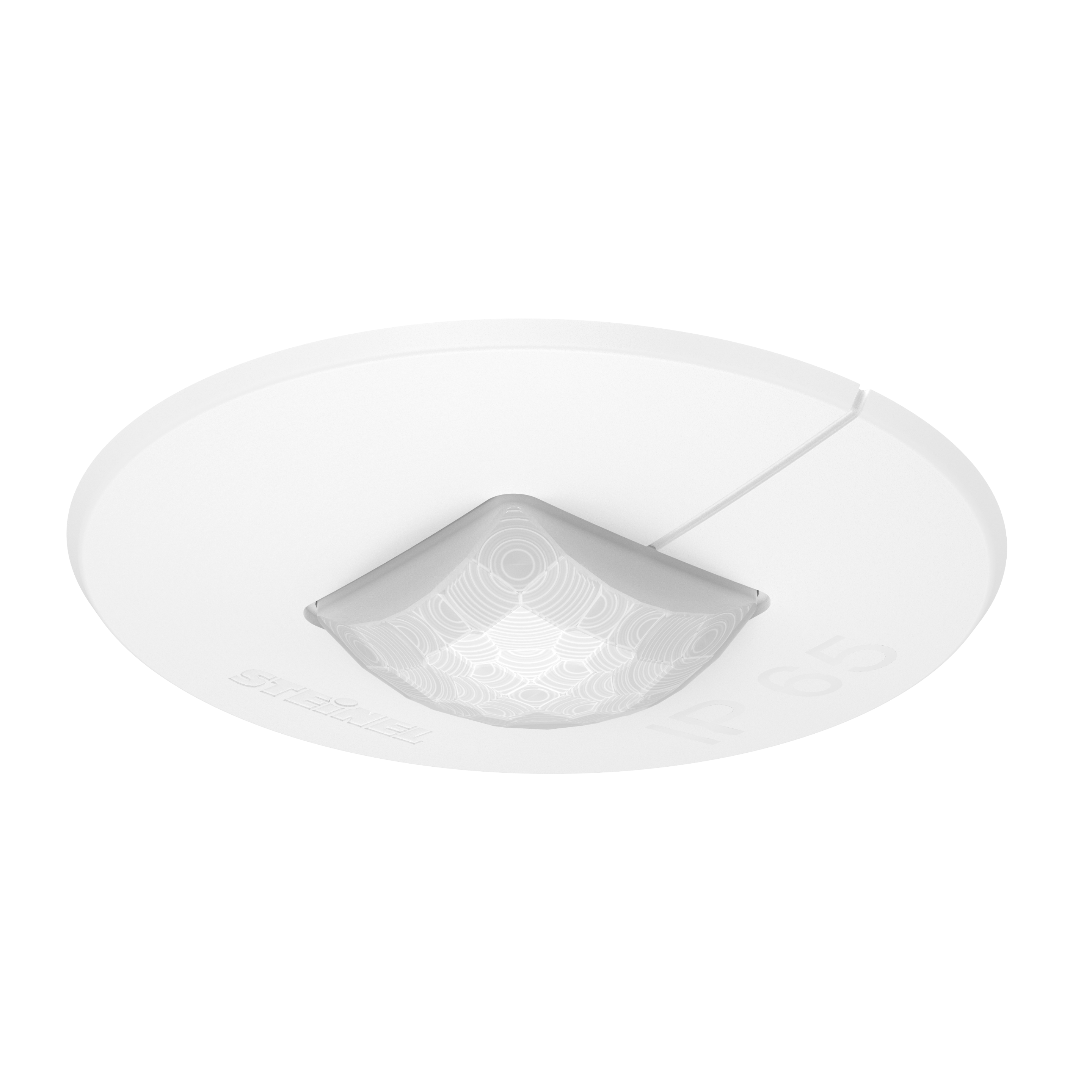

Steinel IR Quattro MICRO 6m DALI-2 IPD - bianco

Steinel IR Quattro MICRO 6m DALI-2 IPD - bianco

EAN-N. 4007841053871 · N. ELDAS® 053871

Punti salienti Dati tecnici Punti salienti Illustrazioni Schemi elettrici Download
Steinel

Steinel IR Quattro MICRO 6m DALI-2 IPD - bianco

EAN-N. 4007841053871

N. ELDAS® 053871

Prezzo: Accedi per vedere i prezzi

Versione

KNX 230V 1 canale DALI-2

Colore

Bianco Nero

Richiesto da architetti e progettisti, realizzato da STEINEL. L'IR Quattro MICRO soddisfa diversi desideri. Le sue piccolissime dimensioni d'incasso e la ridotta altezza di montaggio lo rendono ideale per applicazioni in cui non si desiderano installazioni sul soffitto che disturbano il quadro d'insieme. La microlente ad alta precisione è piccolissima: 15 x 15 mm. Malgrado tali ridotte dimensioni la sua prestazione è impressionante. Il rilevatore di presenza a infrarosso da 360° vanta un campo di rilevamento di 36 m². Grazie alla certificazione IP65 può essere impiegato anche in ambienti umidi. L'IR Quattro MICRO - il nostro piccoletto con grande potenziale.

Identificazione

Versione Rilevatore di presenza
Produttore Steinel
Numero E 535933806

Varianti

Versione DALI-2
Colore Bianco

Dimensioni

Dimensioni L × P × A 75 x 43 x 43 mm
Dimensioni Ø × A 43 x 75 mm
UI1 peso netto 0.1320

Elettrico

Allacciamento alla rete 12 – 22,5 V
Dettaglio tensione di alimentazione Bus DALI
Uscita di controllo DALI Adressable/Slave
Corrente d'inserzione massima 10 A
Assorbimento di corrente max. secondo IEC 62386-101 12 mA
Assorbimento di corrente tipico a 16 V di tensione d'ingresso 4 mA
Assorbimento di corrente max. a 10 V di tensione d'ingresso in funzionamento normale 5 mA

Tecnologia dei sensori

Altezza di montaggio max. 5,00 m
Tecnologia del sensore Infrarossi passivi
Con sensore di movimento Sì
Angolo di rilevamento 360 °
Angolo di apertura 90 °
Protezione anti-intrusione Sì
Mascheramento per segmenti No
Scalabilità elettronica No
Scalabilità meccanica No
Portata radiale 4 x 4 m (16 m²)
Portata tangenziale 6 x 6 m (36 m²)
Zone di commutazione 168 zone di commutazione
Altezza di montaggio 2,00 – 5,00 m
Portata presenza 4 x 4 m (16 m²)
Altezza di montaggio ottimale 2,8 m
Nevalux tecnologia del sensore DALI 2

Connettività

Collegamento in rete Sì
Tipo di collegamento in rete Master/Slave
Collegamento in rete tramite bus DALI
Numero di partecipanti DALI 2.0000
Con accoppiatore bus Sì

Tecnica dell'illuminazione

Avvio luce dolce No
Regolazione luce costante Sì

Impostazioni

Interruttore crepuscolare Sì
Regolazione crepuscolare 2 – 1000 lx
Funzione luce di base No
Luce principale regolabile No
Impostazioni tramite Bus
Con telecomando No
Regolazione crepuscolare Teach Sì

Alloggiamento e materiale

Grado di protezione IP65
Temperatura ambiente da -25 fino a 55 °C
Materiale dell'alloggiamento Plastica
Materiale della copertura senza copertura
Luogo di montaggio soffitto
Luogo di applicazione Interni
Tipo di montaggio Incasso a soffitto
Materiale Plastica
Applicazione ambiente ufficio singolo camere di hotel camere assistite locale multiuso / di servizio WC / docce Interni
Colore bianco
Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni
Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

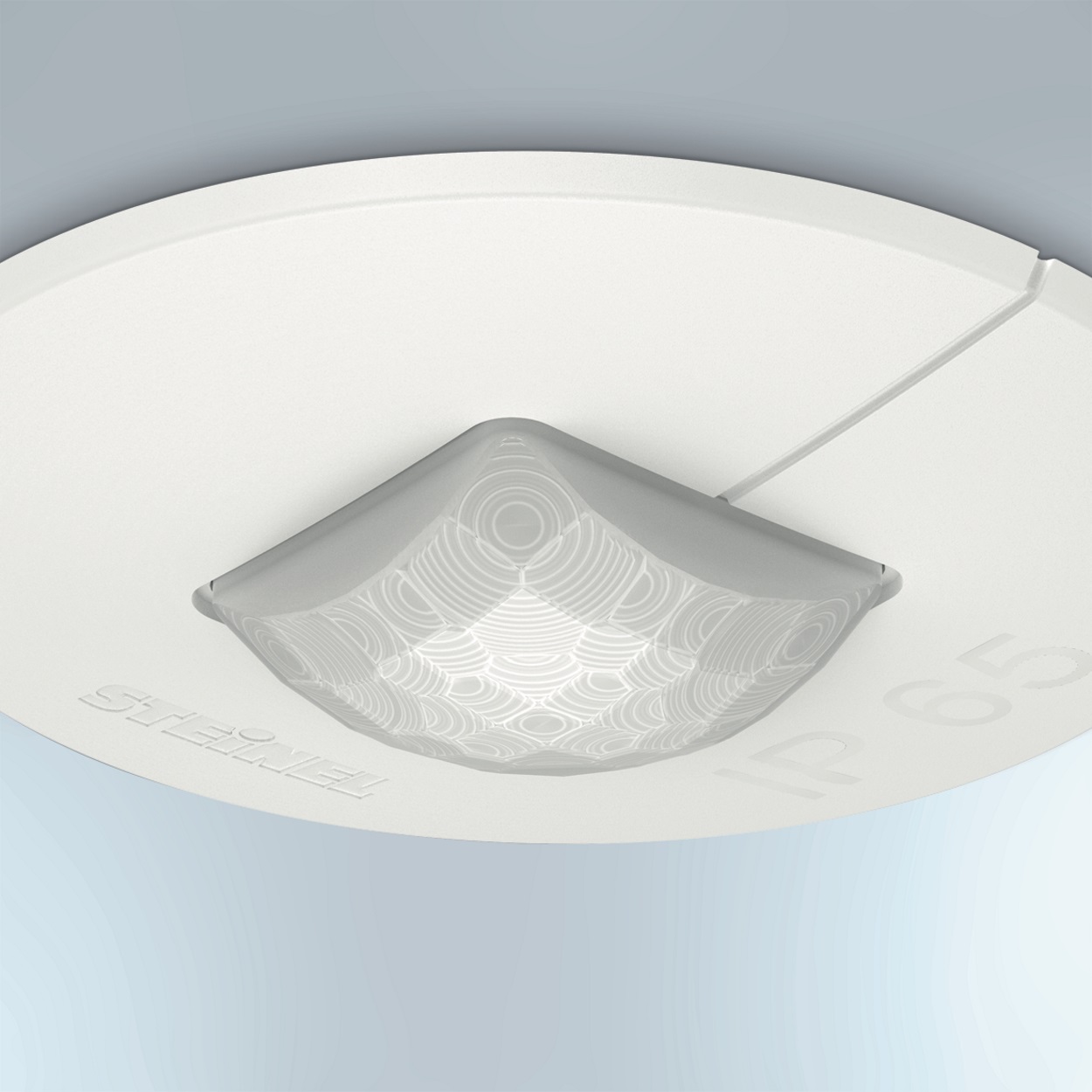

Lente di precisione a infrarossi in miniformato

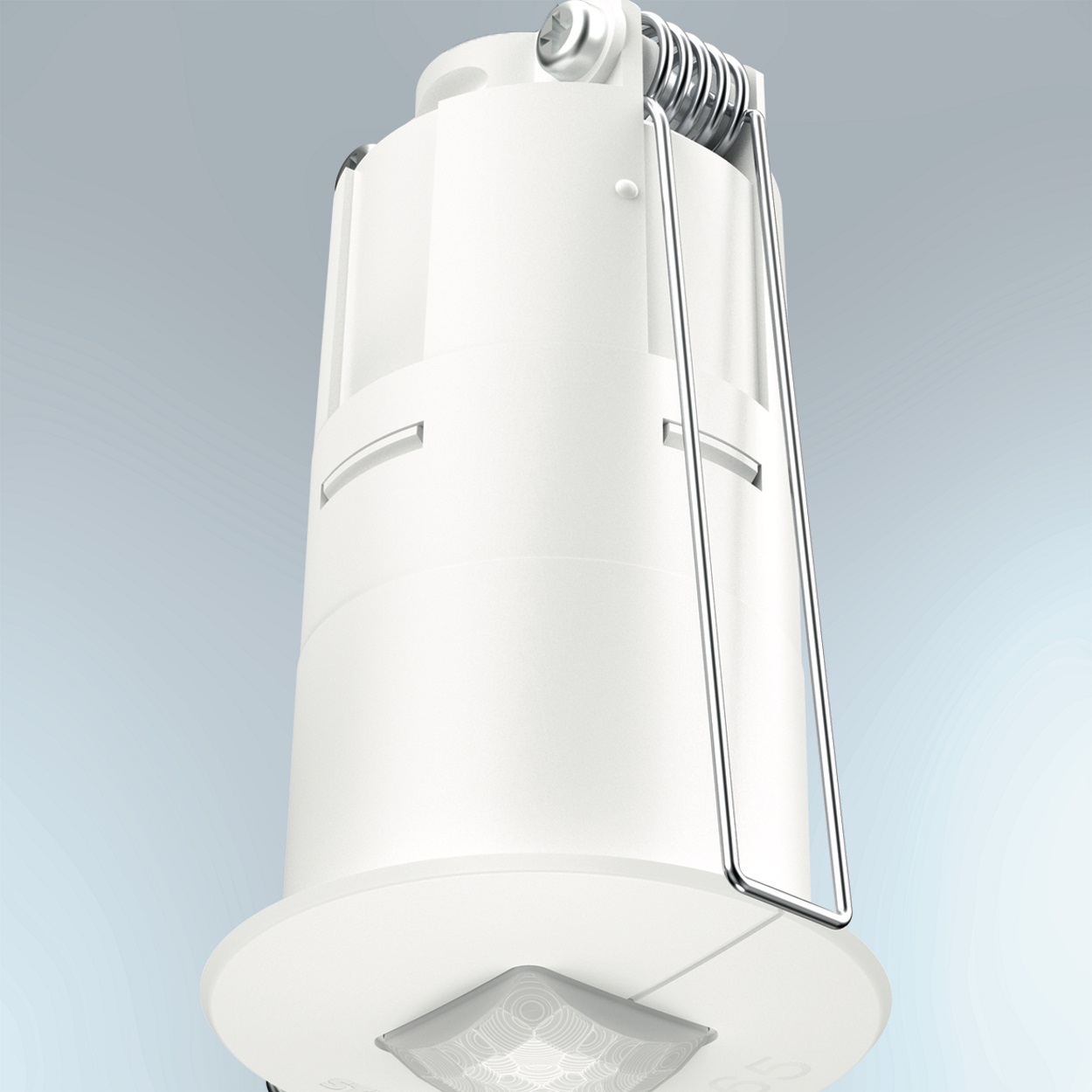

Con pinze a molla

Disegno tecnico

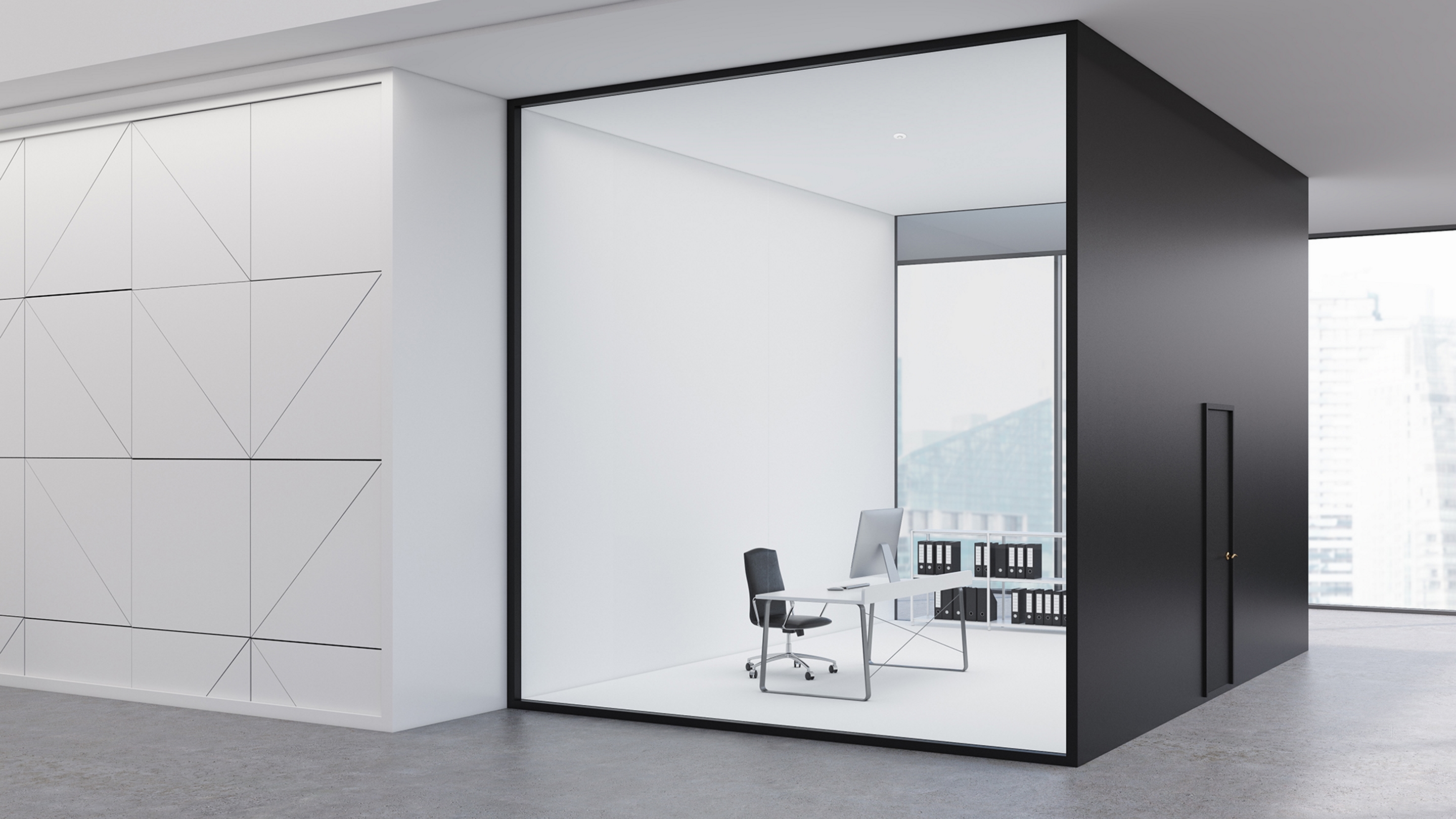

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico
