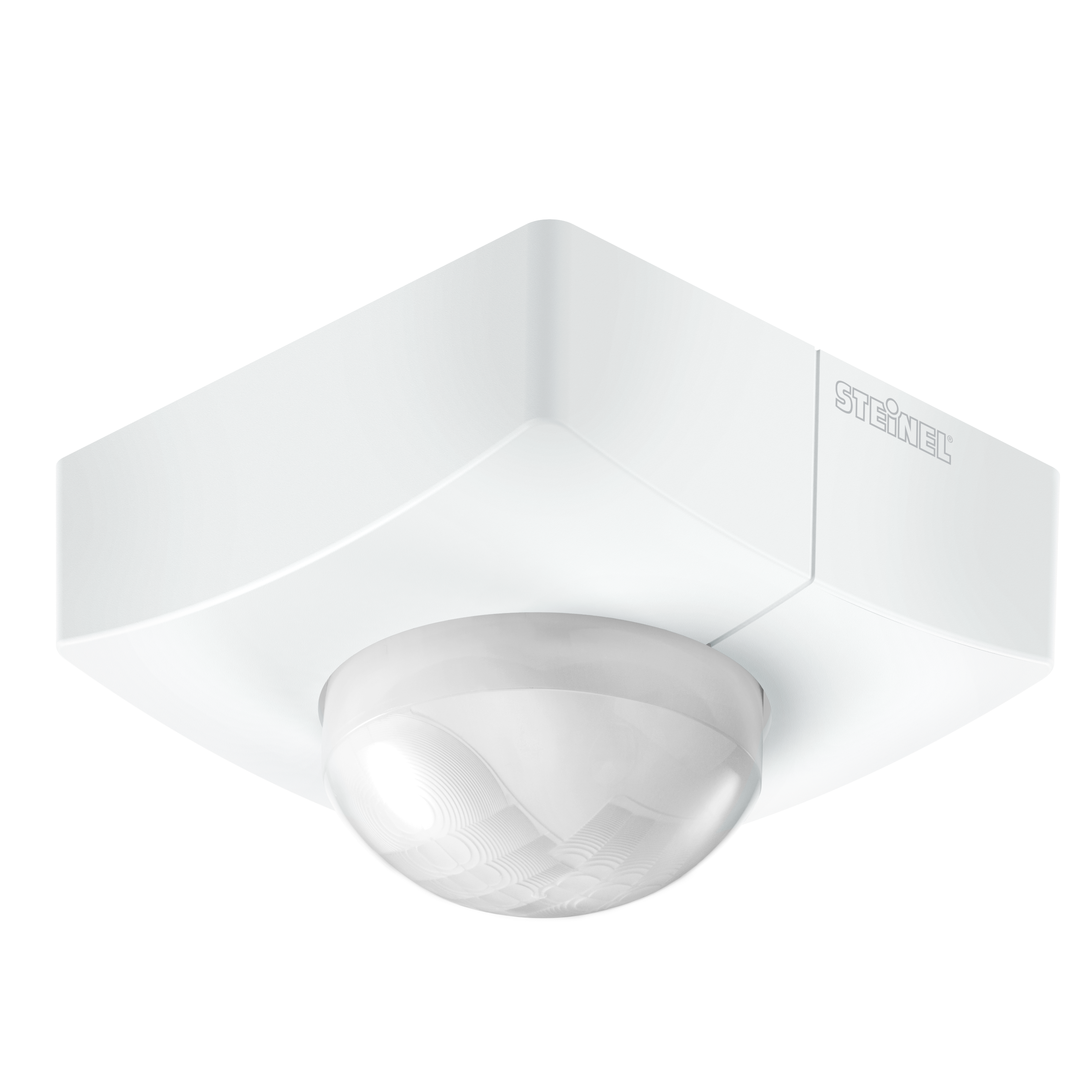

Steinel IS 345 MX Highbay DALI-2 APC - quadrato, sup.

EAN-N. 4007841010591

N. ELDAS® 010591

Prezzo: Accedi per vedere i prezzi

Versione

DALI-2 Application Controller KNX DALI-2 Input-Device COM1 PF (Potenziale libero)

Tipo di montaggio

Da incasso A sporgere

Altezza di montaggio

Altezza di montaggio da 2,5 a 4 metri Altezza di montaggio da 4 a 14 metri

Forma

Angolare Rotondo

I magazzini verticali hanno spesso corridoi stretti e soffitti molto alti. Troppo alti per la maggior parte dei sensori. Noi abbiamo la soluzione giusta: il rilevatore di movimento a infrarosso IS 345 MX Highbay è stato appositamente sviluppato per altezze di montaggio fino a 14 metri e per il rilevamento preciso tra stretti corridoi. Da questa altezza garantisce una qualità di controllo al livello più elevato, nel senso letterale del termine. In futuro potrete quindi pensare tranquillamente ai sensori in standard più elevati! Disponibile nella versione incassata o a vista e naturalmente compatibile con le comuni interfacce.

Identificazione

Versione Rilevatori di movimento

Produttore Steinel

Numero E 535941466

Varianti

Versione DALI-2 Application Controller

Tipo di montaggio A sporgere

Altezza di montaggio Altezza di montaggio da 4 a 14 metri

Forma Angolare

Dimensioni

Dimensioni L × P × A 65 x 95 x 95 mm

UI1 peso netto 0.1650

Elettrico

Allacciamento alla rete 220 – 240 V / 50 – 60 Hz

Uscita di controllo DALI broadcast 1x30 ballast elettronici

Tecnologia dei sensori

Altezza di montaggio max. 16,00 m

Tecnologia del sensore Infrarossi passivi

Angolo di rilevamento 360 °

Angolo di apertura 90 °

Protezione anti-intrusione Sì

Mascheramento per segmenti Sì

Scalabilità elettronica No

Scalabilità meccanica No

Portata radiale 30 x 4 m (120 m²)

Portata tangenziale 30 x 4 m (120 m²)

Zone di commutazione 280 zone di commutazione

Altezza di montaggio 4,00 – 16,00 m

Altezza di montaggio ottimale 12 m

Nevalux tecnologia del sensore DALI 2

Connettività

Collegamento in rete Sì

Tipo di collegamento in rete Master/Slave

Collegamento in rete tramite Cavo

Tecnica dell'illuminazione

Avvio luce dolce Sì

Luce permanente commutabile, 4 ore

Regolazione luce costante Sì

Impostazioni

Interruttore crepuscolare Sì

Regolazione crepuscolare 2 – 1000 lx

Impostazione del tempo 5 s – 15 Min.

Funzione luce di base Sì

Durata funzione luce di base 1-30 min Tutta la notte

Luce principale regolabile 50 - 100 %

Funzioni Modalità normale / modalità test Manuale ON / ON-OFF Regolazione della luce constante ON-OFF

Impostazioni tramite Telecomando Potenziometri Smart Remote

Con telecomando No

Regolazione crepuscolare Teach Sì

Funzione luce di base in percentuale 10 – 50 %

Funzione luce di base percentuale da 10.0000

Funzione luce di base percentuale fino a 50.0000

Alloggiamento e materiale

Grado di protezione IP54

Temperatura ambiente da -20 fino a 50 °C

Luogo di montaggio soffitto

Luogo di applicazione Interni

Tipo di montaggio Superficie

Materiale Plastica

Applicazione ambiente magazzino verticale Interni

Colore bianco

Colore RAL 9003

Contenuto della fornitura e garanzia

Garanzia del produttore 5 anni

Supporto angolare incluso No

Certificati ed EPREL

Certificati DALI-2

Cross-selling / Up-selling

Accessori 12367,13686,13685,21693

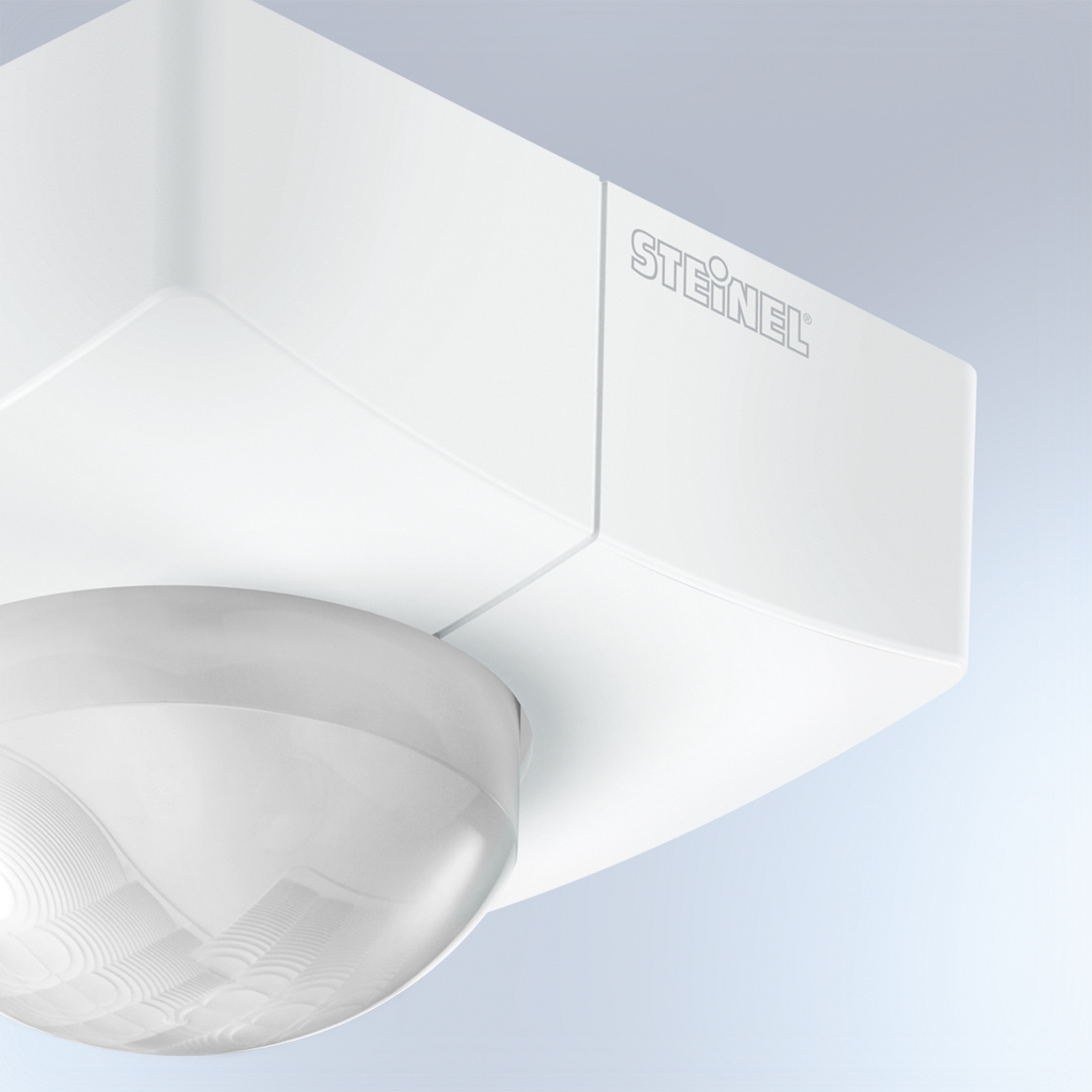

Plastica resistente ai raggi ultravioletti

Grande vano per l'allacciamento elettrico

Telecomandi opzionali

Disegno tecnico

Area di rilevamento del sensore

Schema elettrico 1

Schema elettrico Master

Schema elettrico 2

Schema elettrico collegamento in rete di DALI-2 APC & DALI-2 IPD

Scheda tecnica Manuale d'uso

Telecomando Smart Remote

N. art. 009151

Telecomando di servizio RC8

N. art. 559410

Telecomando utente RC5

N. art. 592806

Pannello nero per il sensori IR Sopra intonaco quadrato

N. art. 056711
