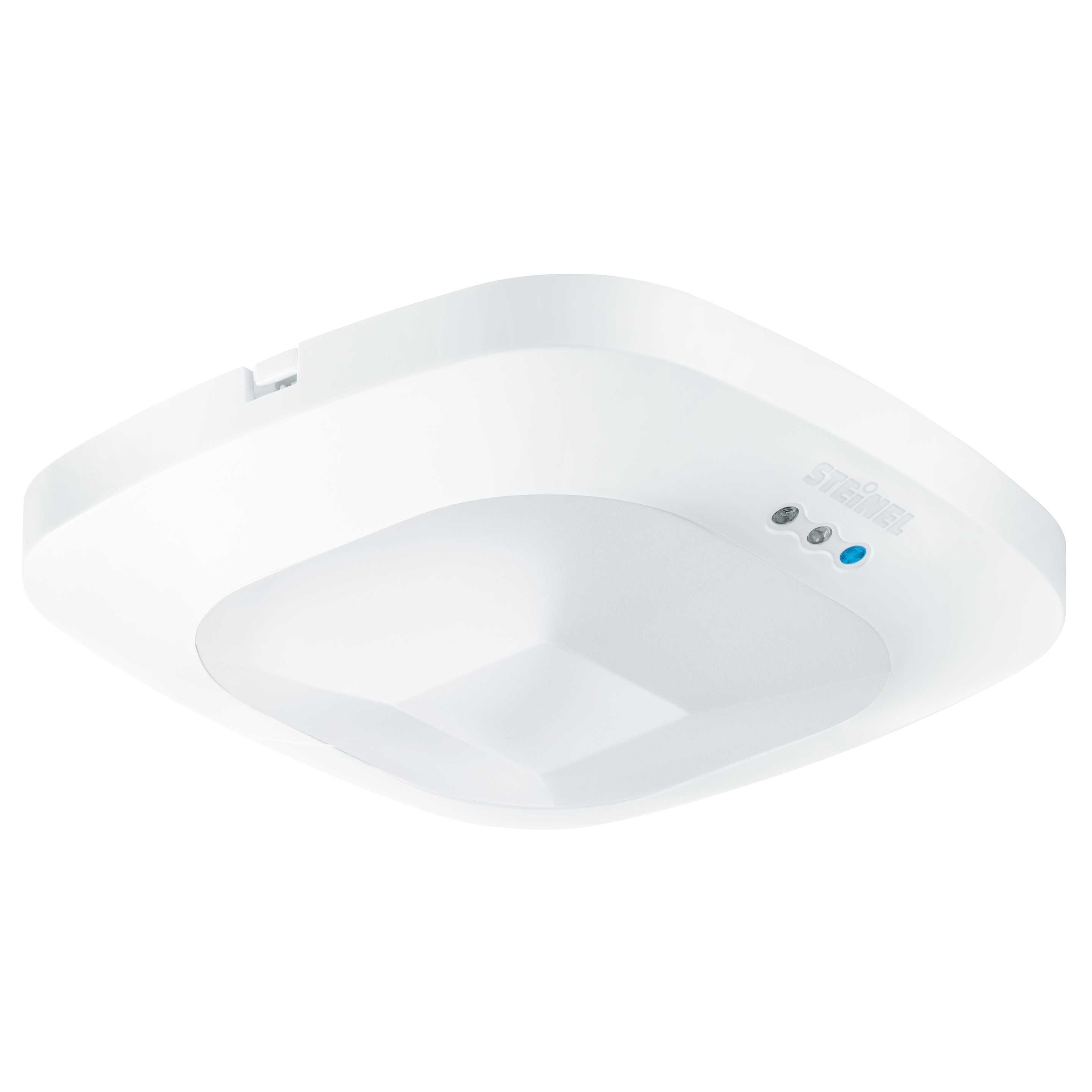

Steinel HF 360 COM1 - faux-plafonds

EAN-N° 4007841079512

N° ELDAS® 079512

Prix : Veuillez vous connecter pour voir les prix

Version

DALI-2 Application Controller KNX DALI-2 Input-Device 230V 1 canal 230V 2 canaux

Type de montage

Encastré En saillie

STEINEL n'est pas seulement le pionnier de la détection hyperfréquence, mais c'est également le premier à l'intégrer avec succès dans les détecteurs de présence. Cette technologie présente de nombreux avantages surtout au niveau des applications dans les lieux publics tels que les toilettes. L'hyperfréquence fonctionnant sans lentille, le Presence Control PRO HF 360 est très plat et ce « détecteur » passe souvent inaperçu. Les vandales n'ont donc presque pas de prise.

Identification

Modèle Détecteur de présence
Fabricant Steinel
Numéro E 535930710

Dimensions

Dimensions L × l × H 94 x 120 x 120 mm
UE1 poids net 0.1850

Électricité

Raccordement secteur 230 V / 50 – 60 Hz
Courant d'appel maximal 800 A

Technologie de détection

Hauteur de montage max. 3,50 m
Technologie de capteur Hyper fréquence
Puissance d'émission < 1 mW
Technologie HF 5,8 GHz
Détection le cas échéant à travers le verre, le bois et les cloisons fines
Angle de détection 360 °
Angle d'ouverture 140 °
Protection anti-contournement Oui
Occultation par segments Oui
Évolutivité électronique Oui
Évolutivité mécanique Non
Détail de la portée Pour l'adaptation à la pièce, il est possible de masquer 1 ou 2 directions de détection par autocollant
Portée radiale Ø 12 m (113 m²)
Portée tangentielle Ø 12 m (113 m²)
Hauteur de montage 2,50 – 3,50 m
Hauteur de montage optimale 2,8 m

Connectivité

Mise en réseau Oui
Type de mise en réseau Maître/maître Maître/esclave
Mise en réseau via Câble

Technique d'éclairage

Démarrage progressif Non
Éclairage permanent commutable
Régulation de l'éclairage constant Non

Réglages

Interrupteur crépusculaire Oui
Réglage crépusculaire 10 – 1000 lx
Réglage du temps 30 s – 30 Min.
Fonction lumière de base Non
Lumière principale réglable Non
Fonctions Mode normal / mode test Semi-automatique / Automatique Mode bouton-poussoir / interrupteur Manuel ON / ON-OFF
Réglages via Télécommande Interrupteur DIP Potentiomètres Smart Remote
Avec télécommande Non
Réglage crépusculaire Teach Oui

Boîtier et matériau

Indice de protection IP20
Température ambiante de -25 jusqu'à 55 °C
Lieu de montage plafond
Lieu d'application Intérieur
Type de montage Encastrement au plafond
Matériau Matière plastique
Application pièce espace fonctionnel / local annexe kitchenette cage d'escalier WC / salle d'eau Intérieur
Couleur blanc
Couleur RAL 9010

Contenu de la livraison et garantie

Garantie fabricant 5 ans
Support mural d'angle inclus Non

Médias et fichiers

Schéma de raccordement 3 texte Schéma du circuit d´interconnexion maître/esclave

Vente croisée / additionnelle

Accessoires 13664,13677,12367,13684,13686

Télécommandes en option

Adaptateur en saillie en option

Corbeille de protection en option

Adaptateur de plafond HF pour le montage sur les faux plafonds

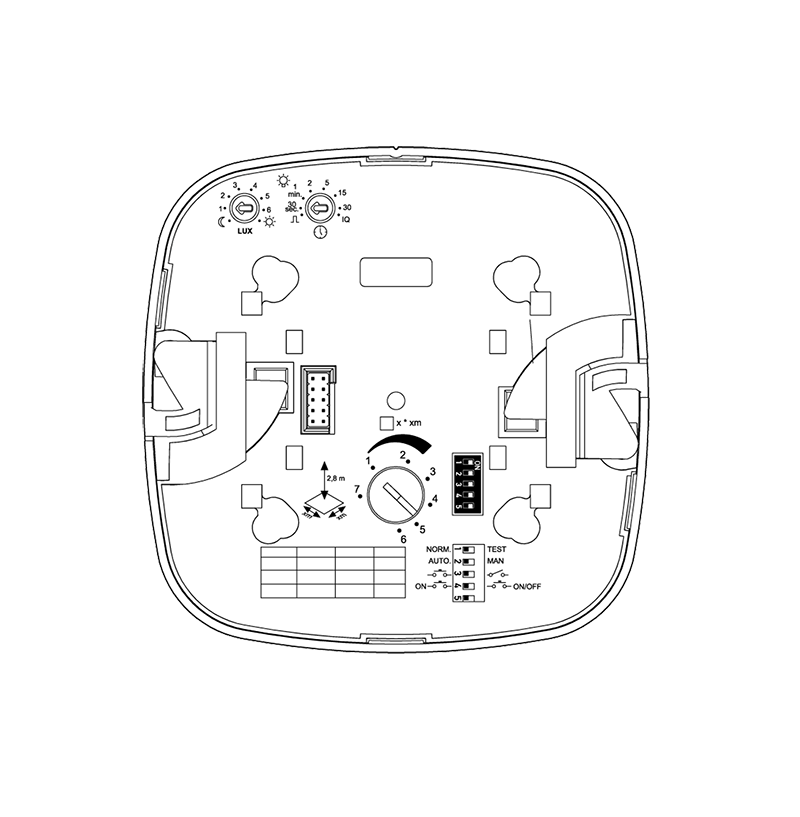

Dessin technique

Zone de détection du capteur

Schéma de câblage 1

Schéma du circuit principal
